Kable Grzejne na Rurociągach Hydrantowych: Kompleksowy Przewodnik po Ochronie i Utrzymywaniu Temperatury

Kable grzejne stanowią sprawdzone i efektywne rozwiązanie w ochronie rur oraz rurociągów przed zamarzaniem, a także w utrzymywaniu żądanej temperatury w instalacjach. Ich zastosowanie jest kluczowe w wielu branżach, od domowych instalacji wodno-kanalizacyjnych po złożone systemy przemysłowe, w tym rurociągi hydrantowe i inne sieci przeciwpożarowe.

Zastosowanie Kabli Grzejnych w Ochronie Rurociągów

Ogrzewanie rur i rurociągów z zastosowaniem kabli grzewczych to sposób na ochronę przed zamarzaniem. Zjawisko zamarzania rur jest problematyczne nie tylko ze względu na brak przepływu wody, ale także dlatego, że zamarznięta woda znacznie zwiększa swą objętość, powodując pęknięcie rur oraz straty związane z awarią i przerwą w dostępie do wody. Elektryczne kable grzewcze mogą również utrzymywać żądaną temperaturę w rurociągach technologicznych.

Ochrona przed Zamarzaniem

Systemy przeciwoblodzeniowe przeznaczone są do ochrony rur wodociągowych i kanalizacyjnych przed zamarznięciem, którego skutkiem może być przerwa w dostawie wody i pęknięcie rur. Kable grzejne to popularny sposób zapobiegania zamarzaniu rur. Kable tego typu mogą być stosowane zarówno wewnątrz, jak i na zewnątrz domków jednorodzinnych, jak i w budynkach użyteczności publicznej. Kable grzejne stosuje się również do owijania hydrantów z wodą, które stanowią źródło wody w czasie wystąpienia pożaru.

Warto stosować kable grzejne szczególnie w miejscach, w których potrzebny jest stały dostęp do wody oraz w nieogrzewanych miejscach, na przykład w piwnicach, garażach czy pomieszczeniach gospodarczych. Kable grzewcze dają gwarancję, że woda płynąca w rurach nie zamarznie nawet w trakcie największych mrozów.

Utrzymywanie Temperatury Procesowej i Ciepłej Wody

Elektryczne kable grzewcze znajdują zastosowanie również w przemyśle, szczególnie w zapobieganiu zamarzaniu rur oraz podtrzymywaniu temperatur procesowych w różnych branżach, takich jak przemysł rafineryjny, chemiczny czy farmaceutyczny. Kable grzejne mogą być stosowane w zakładach produkcyjnych transportujących lepkie substancje oraz tłuszcze. Rury transportujące wymagają odpowiedniej temperatury płynących w nich płynów, a kable grzejne ułatwiają jej utrzymanie.

Systemy dogrzewające uzupełniają straty ciepła w rurociągach wody gorącej i rurociągach przemysłowych transportujących płyny o dużej lepkości i niskiej temperaturze krzepnięcia. Systemy grzewcze dla rur mogą być także stosowane w mniej wymagających sytuacjach, na przykład do utrzymywania stałej temperatury w instalacjach ciepłej wody w obrębie budynku. Ciepła woda o żądanej temperaturze popłynie natychmiast po odkręceniu kranu.

Ogrzewanie rur i rurociągów technologicznych instalujemy w systemach grzejnych naziemnych, jak i podziemnych, na zewnątrz i wewnątrz rur. Ogrzewanie rur pozwala prowadzić rurociągi podziemne na mniejszych głębokościach oraz stosować mniejszą grubość izolacji termicznej.

Rodzaje Kabli Grzejnych i Ich Właściwości

Wyróżnia się różne typy przewodów grzejnych, które można podzielić według kilku kluczowych kryteriów, takich jak obecność termostatu, zasada działania czy konstrukcja. Dobór właściwej mocy kabli jest kluczem do sprawnego działania instalacji.

Kable Stałomocowe

Przy prostych odcinkach można z powodzeniem zastosować kable stałomocowe, które są dużo tańsze. Należy jednak pamiętać, że nie można ich przycinać.

Kable Samoograniczające (Samoregulujące)

Przewody samoograniczające, tzw. samoregulujące, są cenione na rynku z uwagi na liczne zalety. Wszystkie instalacje grzejne do rurociągów zbudowane w oparciu o kable samoograniczające powinny być wyposażone w termostaty w celu optymalizacji zużycia energii. Warto pamiętać, że przewody samoograniczające grzeją nawet w wysokich temperaturach, zużywając niepotrzebnie energię elektryczną. Dzięki implementacji dodatkowego sterownika można ograniczyć czas ich działania do określonych temperatur, co przekłada się na dalsze zmniejszenie zużycia energii.

Kable Grzejne z Wbudowanym Termostatem

Coraz więcej producentów oferuje kable grzejne z termostatem, co podnosi ich komfort użytkowania, działa korzystnie na efektywność i minimalizuje koszty stosowania. Termostat umożliwia ustawienie temperatury czy funkcji automatycznego włączenia i wyłączenia kabla. Ułatwia to zarówno obsługę, jak i obniża zużycie energii podczas stosowania kabla.

Kable grzejne FreezeTec o mocy 12W/m mają wbudowany termostat działający w zakresie temperatur od +3 do +10 st. C. Przewody FreezeTec nie muszą mieć sterowania w postaci termostatu. Przewody zakończone są fabryczną mufą i odcinkiem kabla zimnego z wtyczką. Można je montować samodzielnie.

Podział ze względu na konstrukcję: Równoległe vs. Szeregowe

Przewody grzejne dzieli się przede wszystkim na równoległe i szeregowe.

• Kable równoległe: Można je w razie potrzeby ciąć, skracać i przedłużać - bez zmiany w mocy na metr przewodu.
• Kable szeregowe: W przypadku przewodów szeregowych w izolacji polimerowej każda zmiana długości wiąże się ze zmianą mocy. Trzeba to w związku z tym uzgodnić z projektantem, co może wymagać zmian w projekcie. Przewody grzewcze szeregowe są rozwiązaniem bardziej ekonomicznym w stosunku do przewodów równoległych.

Kable z Izolacją Mineralną

Kable z izolacją mineralną pracują w temperaturze nawet do 700 stopni Celsjusza, co świadczy o ich wysokiej wytrzymałości termicznej.

Technologia High Power Retention (HPR)

Oddziaływanie wysokich temperatur i częste zmiany warunków wpływają negatywnie na wszystkie materiały, także te tworzące przewody grzewcze. Sprzyja to znacznemu spadkowi mocy jednostkowej i częstym awariom. Wychodząc naprzeciw tym problemom producent oferowanych przez nas kabli grzewczych nVent opracował technologię High Power Retention (HPR). Kable wykonywane w technologii HPR wraz z upływem czasu nie notują tak wysokich spadków mocy jak standardowe przewody grzewcze. Po 10 latach używania przy maksymalnej dopuszczalnej temperaturze spadek mocy nie przekracza 5%, a przez pierwsze 18 miesięcy producent zapewnia całkowity brak spadków mocy. W praktyce kable te pracować mogą nawet ponad 30 lat bez przerwy.

Kryteria Wyboru i Doboru Kabli Grzejnych

Prawidłowy dobór kabli grzejnych jest kluczowy dla efektywności i bezpieczeństwa systemu. Proces ten obejmuje kilka kroków.

1. Obliczanie wymaganej mocy: Oblicz, jaka moc wyrażona w watach będzie potrzebna na każdy metr rury lub rurociągu. Moc w W/mb to minimalna wymagana moc kabla grzewczego na 1 metr bieżący rurociągu.
2. Wybór odpowiedniego typu kabla: Do wyniku dobieramy właściwy przewód grzejny. Jeśli otrzymamy np. wynik 10,3W/m, dobieramy kable grzejne o mocy 10W/m i o pożądanej przez nas długości.
3. Dobór długości kabla:
   • Przy kablach samoograniczających dobieramy odpowiednią długość z bębna.
   • Dla kabli stałomocowych wybieramy odcinek najbardziej zbliżony długością, ale zawsze ten dłuższy.
   Długość kabla grzewczego musi być minimum równa długości ogrzewanej rury, a jego moc całkowita to wyznaczona moc za pomocą powyższego kalkulatora x długość rurociągu. Jeżeli dobrany kabel ma większą długość - nawiń go równomiernie spiralnie na rurę.
4. Wybór sterowania: Najbardziej popularnym i najlepiej sprawdzającym się termostatem jest DEVIreg 330. W ofercie sklepów budowlanych znajdziemy kable grzewcze o różnych długościach, od 2 metrów (idealne do instalacji wodomierza) po znacznie dłuższe, sprawdzające się przy ogrzewaniu rur wodociągowych.

Montaż Systemów Kabli Grzejnych

Sposób montażu kabli grzejnych zależy od typu instalacji i dostępu do rurociągu.

Montaż Kabli Grzejnych FreezTec

Dla rur wodociągowych i kanalizacyjnych o długości do kilkunastu metrów, gdy możliwe jest zamontowanie kabla na zewnątrz rur, zastosuj kabel grzewczy FreezTec (posiada wbudowany termostat i wtyczkę).

Montaż Kabli Grzejnych Elektra SelfTecDW

Dla rur wodociągowych, które są zamurowane w ścianach lub nie ma do nich dostępu, zastosuj kable grzewczy Elektra SelfTecDW, który wpuścisz do rury za pomocą dławika hydraulicznego (przepustu).

Montaż Kabli Grzejnych Samoregulujących SelfTec PRO w Instalacjach Przeciwpożarowych

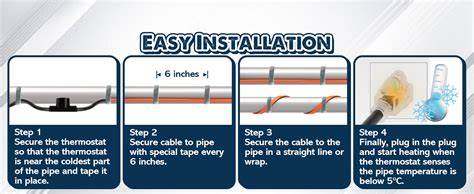

Dla hydrantów, zaworów i rur instalacji przeciwpożarowej, wybierz kabel grzewczy samoregulujący SelfTec w odcinkach lub z rolki oraz elektroniczny termostat, np. UTR. Poniżej przedstawiamy przykład montażu przewodu SelfTec PRO 10:

1. Przewód SelfTec PRO 10 układamy pojedynczą nitką na całej długości rurociągu.
2. Układany przewód grzejny mocujemy do rurociągu samoklejącą taśmą montażową w odstępach co 30 cm.
3. Na ułożony przewód naklejamy na całej długości taśmę aluminiową.
4. Zasilanie przewodu grzejnego prowadzimy z puszki KF5045-PRO. Odejścia robimy przy pomocy puszki KF5045-PRO (wcinając ją w przewód ułożony na rurociągu CS-DN 2”). Puszkę należy zamocować na wsporniku montażowym BKF-PRO.
5. Na każdym rurociągu umieszczamy regulator UTR-60-PRO + czujnik (montaż regulatora na rurociągu przy użyciu wspornika montażowego BT-PRO).
6. Na izolacji naklejamy samoprzylepną etykietę informacyjną CL-PRO co 3 m.

Zalety Stosowania Kabli Grzejnych

Kable grzewcze to rozwiązanie coraz częściej wykorzystywane w wielu gałęziach przemysłu i budownictwie, oferujące szereg korzyści.

• Niezawodna ochrona przed zamarzaniem: Kable grzewcze dają gwarancję, że woda płynąca w rurach nie zamarznie nawet w trakcie największych mrozów. Ogrzewanie rurociągów pozwala na optymalną ochronę instalacji przed zamarzaniem, które może skutkować przerwą w dostawie wody lub pęknięciem rur. W konsekwencji okres zimowy i działanie ujemnych temperatur nie powoduje żadnych zakłóceń w przesyle, a także wspomaga bezawaryjną pracę rurociągów.
• Efektywność energetyczna: Samoregulujące przewody grzejne dostosowują swoją moc do warunków otoczenia, co optymalizuje zużycie energii. Dzięki implementacji dodatkowego sterownika można ograniczyć czas ich działania do określonych temperatur, co przekłada się na dalsze zmniejszenie zużycia energii.
• Wysoka wytrzymałość termiczna: Wybrane przewody samoregulujące mogą wytrzymać temperaturę do 260 stopni Celsjusza.
• Wysoka żywotność: Kable grzewcze zostały zaprojektowane do pracy przez okres minimum 30 lat. Trwałość i bezpieczeństwo - wysoka jakość wykonania, spełnianie norm (np. IEC) oraz długa żywotność gwarantują niezawodność systemu przez wiele lat.
• Bezpieczeństwo: Stosowanie kabli samoregulujących i samolimitujących zwiększa bezpieczeństwo instalacji.
• Uniwersalność: Przewody grzewcze mogą być z powodzeniem wykorzystywane w różnych branżach. Wymienić tutaj warto m.in. przemysł rafineryjny, gdzie kabel grzewczy pełni niejednokrotnie ważną funkcję w zapewnieniu ciągłości transportu surowców oraz ich stabilnej obróbki; przewody tego typu powszechnie wykorzystywane są np. do podtrzymywania płynności smoły, olejów, asfaltu itd.

Dostępność i Wsparcie

W naszej ofercie dostępne jest wiele odmian przewodu grzewczego, który może posłużyć do zabezpieczenia instalacji przeciwpożarowej, wodociągowej i jej elementów. Wszystkie kable grzejne można kupić w naszej firmie. Inwestycja w profesjonalne kable przeciwoblodzeniowe Thermoval to gwarancja bezpieczeństwa i bezawaryjności Twojej infrastruktury przez wiele lat. Nasze niezawodne przewody grzejne przeciwoblodzeniowe zostały zaprojektowane tak, aby przy minimalnym zużyciu energii skutecznie eliminować zagrożenia wynikające z zalegającego śniegu i lodu.

Kable przeciwoblodzeniowe Thermoval to kilkadziesiąt nowoczesnych, objętych gwarancją produktów o różnej długości i mocy. Dlatego, jeśli masz wątpliwości, który przewód sprawdzi się najlepiej w Twoim przypadku, zawsze możesz liczyć na fachową pomoc doradców. Pytając o kable przeciwoblodzeniowe bezpośrednio w naszej firmie lub u wybranego dystrybutora, z łatwością uzyskasz informacje, które produkty warto kupić i w jakiej ilości, jak zabezpieczyć rury, hydranty, chodniki i podjazdy przed oblodzeniem oraz jak serwisować urządzenia Thermoval. Polecamy także inne urządzenia ogrzewające, między innymi konwektory, podgrzewacze wody, maty do ogrzewania podłogowego. Kompleksowo zaopatrzymy Cię lub Twoją firmę w ogrzewanie wnętrz i nie tylko, proponując ekonomiczne i ekologiczne produkty korzystające z energii elektrycznej.
