Bezpieczeństwo pożarowe w budynkach jest priorytetem, a kluczową rolę w jego zapewnieniu odgrywają zaawansowane systemy oddymiania i wentylacji. Ich głównym zadaniem jest skuteczne usuwanie dymu, ciepła i toksycznych gazów, które stanowią największe zagrożenie dla życia i zdrowia ludzi podczas pożaru. Artykuł ten kompleksowo omawia klapy oddymiające, wentylatory oddymiające oraz klapy zwrotne, przedstawiając ich funkcje, zastosowania, a także różnice i podobieństwa w kontekście wentylacji ogólnej i przeciwpożarowej.
Klapy Oddymiające - Fundament Systemów Oddymiania Grawitacyjnego
Klapy oddymiające to istotne elementy systemu oddymiania, montowane zazwyczaj na dachu obiektu. Ich podstawowym zadaniem jest odprowadzenie ciepła, dymu i toksycznych gazów powstałych wskutek pożaru. Pełnią one taką samą funkcję jak okna oddymiające i są wyposażone w certyfikowane siłowniki.
Rodzaje i Zastosowanie Klap Oddymiających
W zależności od wymaganej dla danego obiektu czynnej powierzchni oddymiania, stosuje się klapy jednoskrzydłowe lub dwuskrzydłowe. W ofercie rynkowej dostępne są na przykład dwuskrzydłowe klapy oddymiające z napędami zębatkowymi serii ZA lub DXD na 24 V DC, oferowane w wariantach z owiewkami i dyszami kierującymi. Analogicznie, jednoskrzydłowe klapy dymowe są również dostępne z napędami zębatkowymi serii ZA lub DXD na 24 V DC w wariantach z owiewkami i dyszami kierującymi.
Klapy oddymiające mogą być zastosowane zarówno na dachach dużych hal przemysłowych czy magazynów, jak i do zabezpieczenia mniejszych stref, np. w grawitacyjnym systemie oddymiania klatki schodowej. W zależności od wymagań i specyfiki obiektu, klapy oddymiające oferowane są w wariantach bez owiewek (deflektorów wiatru), z owiewkami oraz z owiewkami i dyszą kierującą.
Funkcje Codzienne i Awaryjne
Na co dzień klapy dymowe służą do doświetlania i wentylacji stref, w których się znajdują. Mogą być otwierane do przewietrzania za pomocą przycisku. W sytuacji zagrożenia pożarowego klapa otwiera się w oparciu o sygnał z centrali oddymiania. Zgodnie z przepisami, klapy dymowe muszą posiadać certyfikat stałości właściwości użytkowych, a ich napędy świadectwo dopuszczenia wydane przez CNBOP.
Wentylatory Oddymiające - Mechaniczne Wsparcie w Systemach Pożarowych

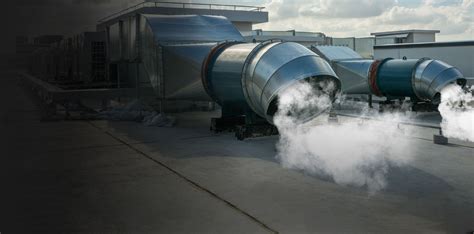

Wentylatory oddymiające przeznaczone są do wymuszonego usuwania dymu i ciepła powstałego w czasie pożaru, a także do normalnej wentylacji. W zależności od potrzeb, wentylatory oddymiające instaluje się pod dachem, w ścianie lub w kanałach wentylacyjnych. Każdy wentylator oddymiający jest w stanie odprowadzać z budynku do 6 m³/s dymu i produktów spalania.
Ścienne wentylatory oddymiające z wirnikiem promieniowym przeznaczone są do mechanicznego usuwania dymu podczas pożaru oraz wentylacji w normalnych warunkach. Mogą być instalowane wewnątrz strefy pożarowej, z wlotem skierowanym w górę lub dół, a także poza strefą pożarową, przy czym silnik musi znajdować się na dole wentylatora.

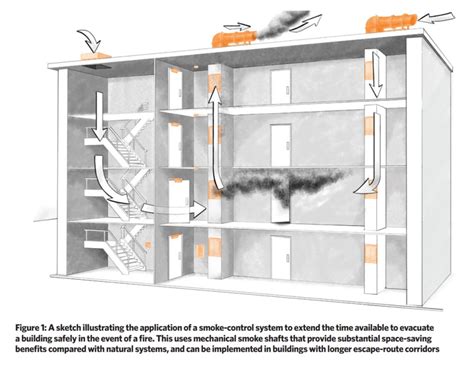

Kompleksowe Systemy Oddymiania Klatek Schodowych
Każda wielokondygnacyjna klatka schodowa przeznaczona do ewakuacji musi być zabezpieczona urządzeniami oddymiającymi lub systemem różnicy ciśnień, zgodnie z wymogami Warunków Technicznych (WT 2021) oraz rozporządzenia MSWiA. System oddymiania klatki schodowej to zestaw podzespołów dobranych do wspólnego działania, służących usuwaniu dymu z pionowej drogi ewakuacyjnej.
Kluczowe Elementy i Regulacje
Typowy system oddymiania klatki schodowej składa się z klap dymowych, czujników dymu, siłowników, centrali sterującej, zasilania oraz okablowania. System musi uruchamiać się automatycznie po wykryciu dymu, co zapewnia bezpieczeństwo ewakuowanym oraz ratownikom. Istotne jest spełnienie wymagań technicznych (WT, PN-EN) i rekomendacji CNBOP-PIB (wytyczne W-0003:2016), które określają parametry urządzeń, takie jak minimalna powierzchnia klapy dymowej, czas otwarcia czy prędkość przepływu.
Rodzaje Systemów Oddymiania: Grawitacyjny vs. Mechaniczny
Systemy oddymiania można podzielić na dwa główne typy: grawitacyjny i z nawiewem mechanicznym.
Oddymianie Grawitacyjne
Oddymianie grawitacyjne wykorzystuje naturalny ciąg termiczny. Otwarcie klapy dymowej na dachu klatki powoduje wypływ gorących gazów do góry, a jednocześnie powietrze do wnętrza jest wciągane przez dolne otwory napływowe. To rozwiązanie jest proste i nie wymaga zasilania elektrycznego podczas właściwej akcji pożarowej (po otwarciu klap i otworów czerpnych system działa na zasadzie grawitacji).
Jednak oddymianie grawitacyjne ma swoje ograniczenia. Grawitacja może być niewystarczająca przy niskiej temperaturze powietrza (słaby ciąg termiczny), przy silnym wietrze czy w bardzo wysokich budynkach. Wytyczne projektowe CNBOP-PIB zalecają stosowanie systemów grawitacyjnych przede wszystkim w relatywnie niskich obiektach (do około 5 kondygnacji). W przypadku pożaru ciepłe powietrze unosi się do góry, co powoduje zwiększenie ciśnienia wylotowego, a tym samym przyspieszenie naturalnego procesu wentylacji. Klapy dymowe otwierają się pod wpływem różnicy ciśnień między wnętrzem budynku a otoczeniem, co pozwala na szybkie i skuteczne usuwanie dymu i gazów spalinowych.
Oddymianie Mechaniczne (Nawiew Mechaniczny)
Nawiew mechaniczny to rozwiązanie aktywne, w którym wentylator podaje zewnętrzne powietrze na najniższy poziom klatki, utrzymując tam stały, regulowany przepływ. W wytycznych CNBOP-PIB nawiew mechaniczny definiuje się jako układ o zmiennym wydatku, zapewniający stały przepływ objętości mieszaniny powietrza i dymu przez urządzenie oddymiające, niezależnie od warunków rozwoju pożaru.
Wentylator automatycznie dopasowuje obroty, aby zachować określoną prędkość wypływu przez klapę dymową, niezależnie od nieszczelności (np. otwieranie drzwi) czy zmian gęstości gazów. Dzięki temu system wspomagany mechanicznie jest bardziej odporny na zakłócenia i niesprzyjające warunki atmosferyczne (wietrzne czy temperaturowe). Mechaniczny nawiew pozwala na skuteczne oczyszczenie klatki schodowej z dymu z dolnych kondygnacji aż do poziomu pożaru, nawet gdy grawitacja sama by nie wystarczyła. Jest to niezbędne zwłaszcza w nowoczesnych budynkach złożonych architektonicznie lub w strefach o dużym parciu wiatru.
Wentylacja w domu - 3 systemy, które musisz poznać przed budową!
Rekomendacje CNBOP-PIB dla Różnych Typów Budynków
| Typ budynku | Zalecany system | Warunki stosowania |
|---|---|---|
| Niski (< 5 kondygnacji) | Oddymianie grawitacyjne | Prosty układ instalacyjny, skuteczna wentylacja naturalna przy sprzyjających warunkach atmosferycznych |
| Średniowysoki (5-9 kondygnacji) | Oddymianie mechaniczne | Potrzeba kontroli przepływu dymu w zmiennych warunkach i przy większej wysokości szybu |
| Wysoki / wysokościowiec | Różnicowanie ciśnienia | Najwyższa niezawodność, wymagana odporność na nieszczelności oraz wiatry; ochrona stref chronionych |
Porównanie Systemu Oddymiania Grawitacyjnego i z Nawiewem Mechanicznym
| Parametr | Oddymianie grawitacyjne | Oddymianie z nawiewem mechanicznym |
|---|---|---|
| Zasada działania | Wykorzystuje naturalny ciąg termiczny - gorące powietrze wypychane przez otwartą klapę dachową, zimne wchodzi od dołu | Wentylator wtłacza zewnętrzne powietrze na parter, wypychając dym przez klapę dymową |
| Zasilanie | Nie wymaga zasilania podczas działania (po otwarciu klap) | Wymaga ciągłego zasilania wentylatora i systemu sterowania |
| Odporność na warunki atmosferyczne | Niska - efektywność zależy od temperatury, ciśnienia i wiatru | Wysoka - wentylator zapewnia stabilny przepływ niezależnie od warunków zewnętrznych |
| Zakres zastosowania | Budynki niskie (do ok. 5 kondygnacji) | Budynki średniej i dużej wysokości, złożone architektonicznie, narażone na wiatr |
| Wydajność w sytuacjach krytycznych | Może być niewystarczająca przy niskim ciągu, bezpośrednim wyjściu lub wysokim zadymieniu | Utrzymuje przepływ dymu nawet przy otwieraniu drzwi i zmiennej gęstości gazów pożarowych |
| Złożoność techniczna | Prosty system, mniej elementów sterujących | Bardziej złożony - wymaga wentylatora, automatyki i precyzyjnego sterowania |
| Rekomendacje CNBOP-PIB | Preferowany w budynkach niskich o nieskomplikowanej ewakuacji | Zalecany przy podwyższonych wymaganiach niezawodności systemu oddymiania |
Kluczowe Elementy Wykonawcze i Konfiguracja Systemu Oddymiania
Typowa instalacja oddymiania składa się z kilku kluczowych elementów: klap dymowych (lub wentylatorów odciągowych), centrali sterującej (CSP), dolnych otworów nawiewnych (lub zespołów nawietrzających), czujek dymu/ręcznych przycisków oraz zasilacza rezerwowego.
Otwory Napływu Powietrza Kompensacyjnego
Otwory napływu powietrza kompensacyjnego to element pasywny systemu oddymiania. Na najniższej kondygnacji klatki schodowej (parter) muszą się znajdować przynajmniej jeden otwór doprowadzający powietrze z zewnątrz. Zwykle jest to: drzwi na parterze (z wyjściem na zewnątrz), specjalny wlot powietrza w ścianie klatki (czerpnia) lub okno wyposażone w automatyczne żaluzje. Otwory te na stałe umożliwiają dopływ powietrza, który kompensuje odsysanie dymu z klatki. Włączenie systemu oddymiania (otwarcie klap dymowych) powinno jednocześnie wymusić otwarcie tych otworów (np. siłowniki otwierają żaluzje, a drzwi z klatki mogą być automatycznie rozwierane). Automatyka sterowania zapewnia, że podczas akcji oddymiania dolne otwory zostaną otwarte w ciągu 60 sekund od alarmu, co jest wymagane przez przepisy. Dzięki otworom kompensacyjnym utrzymywane jest zrównoważone ciśnienie - powietrze napływa w miarę usuwania dymu, co przyspiesza wypychanie gorących gazów na zewnątrz.
Alternatywą dla pasywnych otworów jest właśnie nawiew mechaniczny: zamiast statycznego otworu można zastosować wentylator nadmuchowy na parterze klatki, podający powietrze do wnętrza szybu. Wówczas wentylator staje się źródłem napływu powietrza kompensacyjnego z regulowaną wydajnością. W każdym przypadku należy tak dobrać i umiejscowić dolne czerpnie, aby były zabezpieczone przed zadymieniem (np. umieszczone w miejsca niezależnie od strefy pożarowej) i zapewniały łatwy dopływ zewnętrznego powietrza.
Tabela: Kluczowe Elementy Wykonawcze Systemu Oddymiania
| Element | Opis funkcjonalny | Uwagi techniczne / zalecenia |
|---|---|---|
| Klapy dymowe | Urządzenia do odprowadzania dymu - montowane w najwyższym punkcie klatki schodowej | Nie zaleca się wariantów ściennych ze względu na parcie wiatru; preferowane dachowe |
| Centrala sterująca oddymianiem | Urządzenie zarządzające pracą systemu - odbiera sygnały z czujek i uruchamia elementy wykonawcze | W grawitacyjnym montowana na górze, w mechanicznym - najlepiej w chronionej strefie technicznej |
| Zasilacz rezerwowy | Automatycznie przełącza zasilanie w przypadku zaniku napięcia podstawowego | Musi być zgodny z PN-EN 12101-10; zapewnia ciągłość zasilania przez zadany czas (min. 30 min) |
| Otwór nawiewu kompensacyjnego | Punkt napływu świeżego powietrza do klatki (np. drzwi, okno, żaluzja) | Umieszczony możliwie najniżej, otwierany automatycznie równocześnie z uruchomieniem systemu |
| Nawiew mechaniczny | Wentylator wtłaczający powietrze, regulujący ciśnienie i przepływ mieszaniny powietrze-dym | Zalecany w budynkach wysokich i przy dużej ekspozycji na warunki atmosferyczne |
Klapy Zwrotne (Zawory Zwrotne) w Wentylacji Ogólnej
Klapa zwrotna, zwana również zaworem zwrotnym, to niewielki, ale niezwykle istotny element wentylacji, który zapobiega cofaniu się powietrza do wnętrza pomieszczenia. Jest to jeden z elementów wentylacji grawitacyjnej, który stosuje się w celu zapobieżenia cofaniu się powietrza w przeciwnym kierunku do jego naturalnego przepływu. Działa na zasadzie klapki lub membrany, która otwiera się pod wpływem powietrza wydmuchiwanego na zewnątrz, a zamyka, gdy przepływ ustaje.
Budowa i Zasada Działania
Klapa zwrotna składa się z dwóch części - obudowy i klapy. Obudowa zakrywa i chroni klapę oraz utrzymuje jej odpowiednie mocowanie. Sama klapa odpowiada za umożliwienie wylotu powietrza przy jednoczesnym blokowaniu możliwości jego powrotu. Otwierana jest jednostronnie - na zewnątrz kanału wylotowego - pod wpływem ciśnienia usuwanego powietrza. Gdy ciśnienie spada, klapa zwrotna samoczynnie zamyka się, uniemożliwiając powrót powietrza zanieczyszczonego. Klasyczne klapkowe zawory posiadają lekką klapkę, która uchyla się pod wpływem przepływu powietrza.
Zastosowanie i Korzyści
Klapy zwrotne są kluczowym elementem systemu, który zapewnia prawidłowe funkcjonowanie wentylacji, szczególnie w domach z okapem kuchennym. Ich głównym zadaniem jest zapobieganie cofaniu się powietrza zanieczyszczonego do pomieszczenia, co jest szczególnie ważne w przypadku kuchni, gdzie powstają opary i zapachy podczas gotowania. Zawory zwrotne do wentylatorów łazienkowych to niedrogie, ale bardzo skuteczne rozwiązanie poprawiające komfort użytkowania łazienki. Ich montaż eliminuje problem cofającego się powietrza, zapachów oraz przeciągów. Klapy zwrotne zalecane są we wszystkich miejscach, w których możliwe jest powstanie ciągu zwrotnego, który będzie powodował nie tylko dyskomfort użytkowników obiektu, ale również zagrożenie dla ich zdrowia i życia, np. w rurach kominowych pieców i kominków, gdzie może dochodzić do zmiany kierunku przepływu powietrza wylotowego z gorącymi produktami spalania na skutek niewydolności układu dolotowego. Wentylacyjne klapy zwrotne występują we wszystkich rozmiarach, kształtach i średnicach, aby można było idealnie dopasować je do każdego kanału wentylacyjnego.
Powszechne Błędy w Realizacji Systemów Oddymiania Klatek Schodowych
Mimo jasnych wytycznych, w instalacjach oddymiania klatek schodowych nadal występują poważne błędy, które mogą obniżyć skuteczność systemu w krytycznych sytuacjach.
Brak Automatycznego Otwierania Otworów Napływu Powietrza Kompensacyjnego
Jednym z najczęściej występujących błędów w instalacjach oddymiania grawitacyjnego jest brak automatycznego otwierania otworów napływu powietrza kompensacyjnego. Problem ten dotyczy przede wszystkim starszych systemów, zaprojektowanych na podstawie nieaktualnych wytycznych, gdzie często zakładano, że użytkownicy samodzielnie otworzą drzwi lub okna pełniące funkcję dolnych czerpni. Taki sposób działania nie spełnia obecnych wymagań technicznych i normatywnych, ponieważ system oparty wyłącznie na obsłudze manualnej nie zapewnia wymaganej skuteczności i jest niezgodny z aktualnymi przepisami.
Niewłaściwe Rozmieszczenie Czujek Dymu
Zgodnie z obowiązującymi przepisami, system oddymiania musi aktywować się automatycznie po wykryciu dymu przez system detekcji. Dlatego instalacje powinny być wyposażone w czujki dymu rozmieszczone na każdej kondygnacji, w odpowiednich miejscach. Niestety, w praktyce często spotyka się sytuacje, gdzie zamontowana jest tylko jedna czujka - przy klapie dymowej. Taki układ znacząco ogranicza funkcjonalność systemu i może skutkować niewykryciem dymu pojawiającego się na niższych piętrach, prowadząc do tzw. „zawieszenia dymu” w obrębie klatki.
Niewłaściwe Zamki w Drzwiach Napowietrzających
Dodatkowo, błędem krytycznym jest stosowanie niewłaściwych zamków w drzwiach napowietrzających - często spotyka się mechaniczne zamki z ryglem ręcznym, które nie są zintegrowane z automatyką systemu oddymiania. W momencie aktywacji siłowników próbujących otworzyć drzwi, takie zamki mogą uniemożliwić otwarcie skrzydła. W najlepszym przypadku dochodzi do uszkodzenia drzwi lub mechanizmu, natomiast w rzeczywistej sytuacji pożarowej może to całkowicie zablokować drogę ewakuacyjną, stanowiąc bezpośrednie zagrożenie życia ludzi znajdujących się w obiekcie.
Wymagane Rozwiązania i Nadzór
Dlatego projektując system oddymiania, należy bezwzględnie stosować: siłowniki otwierające drzwi lub okna kompensacyjne zintegrowane z centralą, zamki elektromagnetyczne lub elektrozaczepy, które automatycznie się zwalniają po otrzymaniu sygnału z systemu, oraz przeprowadzać testy dynamiczne drzwi z siłownikiem, by upewnić się, że nie występują mechaniczne przeszkody. Zaniedbania w tym zakresie mogą skutkować poważnymi konsekwencjami, zarówno w zakresie odpowiedzialności projektowej, jak i realnego zagrożenia dla życia użytkowników budynku. Każda instalacja oddymiania musi przed przekazaniem do użytkowania przejść serię prób i testów funkcjonalnych potwierdzających prawidłowe działanie wszystkich elementów - zarówno mechanicznych, jak i elektrycznych.
