Wyzwalacze przeciwpożarowe Legrand: podłączenie i kompatybilność

Prawidłowe podłączenie wyzwalacza do wyłącznika przeciwpożarowego jest kluczowe dla bezpieczeństwa instalacji elektrycznej. Użytkownik poszukuje pomocy w podłączeniu wyzwalacza Legrand 406278 do wyłącznika przeciwpożarowego. Problemy z funkcjonowaniem, takie jak niemożność opuszczenia elementu "d x" przez wyzwalacz, nawet po prawidłowym naciągnięciu i zadziałaniu cewki, mogą wskazywać na niepoprawne podłączenie lub niekompatybilność elementów.

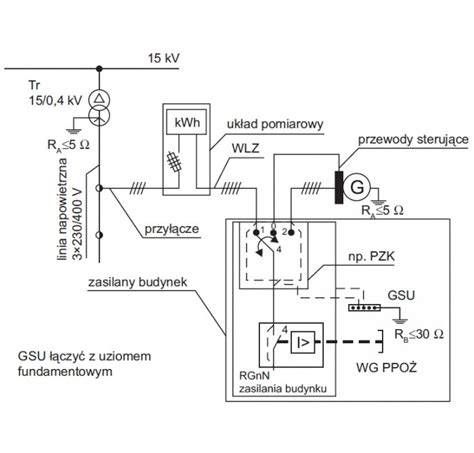

Podstawowe zasady podłączania wyzwalaczy

W przypadku problemów z podłączeniem, mimo deklarowanego zastosowania się do schematu, konieczne jest dokładne zweryfikowanie konfiguracji. Często to, co zostało opisane, może znacząco różnić się od rzeczywistego podłączenia. W takich sytuacjach zaleca się przedstawienie zdjęcia podłączenia lub narysowanie pełnego schematu, obejmującego zarówno układ zabezpieczający, jak i załączający.

Kluczowe jest prawidłowe wyzwalanie cewki. Jeśli cewka ma być wyzwalana wyłącznikiem przeciwpożarowym, a wyzwalacz jest podłączony do aparatu typu DX 100 A, przy czym cewka jest dodatkowo zabezpieczona bezpiecznikiem B6, należy upewnić się, że wszystkie połączenia są zgodne ze schematem producenta.

Kompatybilność wyłączników i wyzwalaczy

Niezwykle ważnym aspektem jest kompatybilność urządzeń. W odpowiedziach na pytania dotyczące podłączenia, pojawia się kluczowa informacja: rozłączniki serii FR304 (4064 89) NIE SĄ PRZYSTOSOWANE do pracy z wyzwalaczem wzrostowym. To oznacza, że nawet idealne podłączenie nie zapewni prawidłowego działania, jeśli rozłącznik jest niekompatybilny. W takiej sytuacji może być wymagana wymiana na rozłączniki z serii FRX, które są dostosowane do współpracy z wyzwalaczami wzrostowymi.

Aparatura modułowa Legrand: serie TX³ i DX³

Legrand Polska wprowadza na rynek kolejne generacje aparatury zabezpieczającej S 300 i P 300, zaprojektowane z myślą o nowoczesnych instalacjach. Aparaty te spełniają wymagania instalacji mieszkaniowych, komercyjnych, biurowych oraz w budynkach użyteczności publicznej.

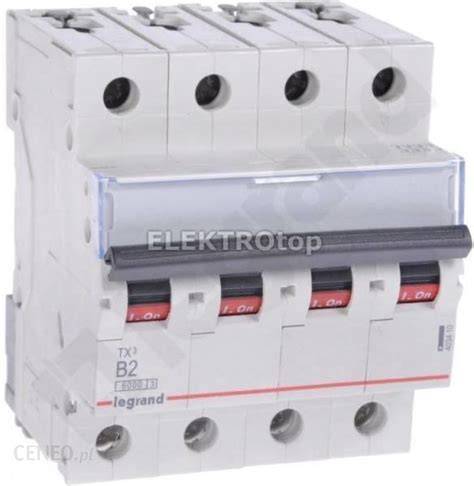

Seria TX³

• Wyłączniki nadprądowe i różnicowoprądowe: Kompleksowa oferta zapewniająca bezpieczeństwo, wytrzymałość i wysoką jakość instalacji elektrycznej.
• Nowoczesna konstrukcja: Aparaty serii TX³ charakteryzują się łatwym montażem, oprzewodowaniem i obsługą, co przekłada się na oszczędność czasu.
• Łatwy montaż: Nowa konstrukcja dolnego zaczepu montażowego umożliwia niezależne wypięcie aparatu bez demontażu sąsiednich urządzeń połączonych szyną łączeniową w jednym rzędzie.
• Szerokość modułu: Wszystkie wyłączniki nadprądowe, jak i różnicowoprądowe serii TX³ to aparaty o szerokości 1 modułu na biegun, czyli około 17,5 mm.
• Pojemność zacisków: W stosunku do poprzedniej wersji wyłączników nadprądowych S 300, w nowej serii TX³ zwiększono pojemność zacisków aż do 35 mm².
• Współpraca z wyposażeniem pomocniczym: Dodatkową zaletą aparatury serii TX³ jest możliwość współpracy z urządzeniami wyposażenia pomocniczego, takimi jak styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, a także napędy zdalne.
• Wyłączniki różnicowoprądowe P 300 serii TX³: Przeznaczone do ochrony użytkowników instalacji elektrycznej i mienia (zabezpieczenie przeciwporażeniowe i przeciwpożarowe). Wyposażone w przycisk obwodu testowego do sprawdzania poprawności działania.

Seria DX³

Seria DX³ jest idealnym rozwiązaniem dla budownictwa mieszkaniowego oraz dedykowana dla instalacji wymagających większej niż standardowa zdolności zwarciowej oraz zapewnienia ciągłości zasilania, np. w dużych obiektach przemysłowych, serwerowniach czy szpitalach.

• Wyłączniki nadprądowe S 300 i S 310 serii DX³: Zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń. Współpracują z Systemem Optymalnego Rozdziału Energii HX³ do 125 A, który umożliwia ich bezprzewodowe przyłączanie do instalacji elektrycznej.
• Zdolność zwarciowa:
  • S 300 DX³: 6000 A wg IEC/EN 60898-1 / 10kA wg IEC/EN 60947-2. Dostępne są również wykonania 1P+N, zawierające tor fazowy i neutralny w jednym module.
  • S 310 DX³: 10 000 A wg IEC/EN 60898-1 / 16kA wg IEC/EN 60947-2.
  • S 320 DX³: 25 kA lub 50 kA.
• Wyłączniki różnicowoprądowe P 300 serii DX³: Chronią użytkowników instalacji elektrycznej i mienie. Wyposażone w przycisk obwodu testowego. Dostępne na prądy znamionowe od 16 do 100 A i prądy różnicowe od 10 do 500 mA. Oprócz typów AC i A, znajdziemy wykonania specjalne: Hpi (odporne na niepożądane wyłączenia w zakłócanych środowiskach), S (selektywne) oraz nowość - typ B (wykrywający prądy różnicowe wyprostowane stałe).
• Wyłączniki różnicowonadprądowe P 310 DX³: Łączą funkcje wyłącznika różnicowoprądowego z nadprądowym, zapewniając ochronę przeciwporażeniową oraz ochronę przed skutkami zwarć i przeciążeń. Integracja dwóch funkcji pozwala na oszczędność miejsca w rozdzielnicy. Dostępne jako aparaty 2P i 4P na prąd znamionowy od 6 do 40 A, o charakterystyce B lub C, znamionowych prądach różnicowych 10, 30 i 300 mA, typ AC i A.
• Bloki różnicowoprądowe PR 300 DX³: Przeznaczone do montażu z wyłącznikami nadprądowymi serii DX³. Oferta obejmuje wykonania 2P, 3P i 4P, na prądy znamionowe od 40 do 125 A, znamionowe prądy różnicowe od 30 do 3000 mA oraz typy AC, A lub Hpi. Nowością są innowacyjne bloki zintegrowane z licznikiem energii elektrycznej lub z analizatorem sieci.
• Współpraca z wyposażeniem pomocniczym: Aparatura zabezpieczająca serii DX³ współpracuje ze wszystkimi urządzeniami wyposażenia pomocniczego, w tym ze stykami pomocniczymi i sygnalizacyjnymi, wyzwalaczami podnapięciowymi i wzrostowymi, oraz napędami zdalnymi.
• System Optymalnego Rozdziału Energii HX³: Składa się ze specjalnych bloków rozdzielczych (do montażu w rozdzielnicach od XL³ 160 do XL³ 4000), modułu zasilającego (prądy znamionowe do 125 A) oraz modułów przyłączeniowych instalowanych do tylnych zacisków aparatów serii DX³ (jeden na każdy biegun wyłącznika). Moduły przyłączeniowe są dostępne w 4 wykonaniach i kolorach, w zależności od toru prądowego. Aparaty serii DX³ mogą być również instalowane przy użyciu tradycyjnego oprzewodowania lub szyn przyłączeniowych.

Pozostałe aparaty Legrand

• Detektory zwarć łukowych (AFDD): Modułowe urządzenia zapobiegające zagrożeniom pożarowym w instalacjach elektrycznych poprzez wykrywanie niebezpiecznego łuku elektrycznego (iskrzenia) i wyłączanie wadliwego obwodu.
• Wyłączniki M 250: Stosowane głównie jako ochrona silników elektrycznych przed skutkami zwarć i przeciążeń. Przeznaczone do zabezpieczania obwodów, w których podczas normalnej pracy mogą występować znaczne przetężenia.
• Podstawy dla wkładek topikowych cylindrycznych: O prądzie znamionowym do 125A, zapewniają ochronę instalacji elektrycznej i odbiorników przed skutkami zwarć i przeciążeń.
• Rozłączniki R 300: Łączą funkcje rozłącznika izolacyjnego i zabezpieczenia nadprądowego realizowanego przez wkładkę topikową. Chronią instalację elektryczną przed skutkami zwarć i przeciążeń, a po wyjęciu wkładki zapewniają widoczną przerwę izolacyjną.

Kompatybilność serii TX³ i DX³

Pomimo różnic w przedstawionych seriach TX³ i DX³, oferty te są ze sobą kompatybilne i można je łączyć przy realizacji dowolnego projektu, co daje dużą elastyczność w projektowaniu i modernizacji instalacji elektrycznych.
