Bezpieczeństwo instalacji elektrycznych jest kluczowe dla ochrony mienia przed pożarami oraz zdrowia użytkowników przed porażeniem prądem. Równocześnie, słowo "ogień" (ang. "fire") odgrywa znaczącą rolę w języku angielskim, występując w wielu kolokacjach i idiomach. Niniejszy artykuł przybliża zaawansowane rozwiązania w dziedzinie zabezpieczeń elektrycznych oraz analizuje różnorodne zastosowania terminu "fire" w języku angielskim.
Ochrona Przed Pożarem: Zabezpieczenia Różnicowoprądowe z Członem Nadprądowym (RCBO)
Zabezpieczenia różnicowoprądowe ze zintegrowanym członem nadprądowym (RCBO - Residual Current Breaker with Over-Current) mają za zadanie chronić instalację elektryczną przed skutkami przeciążeń i przepływu prądu zwarciowego, a użytkowników tychże instalacji - przed ryzykiem porażenia prądem elektrycznym. Są to kluczowe elementy systemów bezpieczeństwa elektrycznego.
Pierwsze tego typu wyłączniki kombinowane o szerokości 1 modułu montażowego (18 mm) wprowadziła na rynek firma Siemens. Ich zastosowanie znacząco zwiększa niezawodność pracy urządzeń i bezpieczeństwo instalacji.
Zwiększona Niezawodność i Selektywność Działania
Dzięki zastosowaniu wyłączników RCBO, jeśli nastąpi wyzwolenie zabezpieczenia spowodowane przepływem prądu różnicowego, następuje wyłączenie tylko tego obwodu, w którym występuje zakłócenie. Ze względu na podział obwodów, użytkownik zyskuje zwiększoną niezawodność pracy urządzeń. Eliminuje się w ten sposób niepożądane wyłączenie całego obwodu na skutek zsumowania się minimalnych prądów różnicowych generowanych przez urządzenia elektroniczne w normalnych warunkach pracy.
Budowa i Działanie Wyłączników RCBO
Wyłączniki różnicowoprądowe z członem nadprądowym serii 5SV1 to również pierwsze na rynku 1-modułowe zabezpieczenia RCBO wyposażone w wyzwalacz elektromechaniczny. Do tej pory wszystkie spotykane jednomodułowe wyłączniki kombinowane posiadały wyzwalacz elektroniczny.
Rodzaje Wyzwalaczy: Elektromechaniczne a Elektroniczne
Zabezpieczenia różnicowoprądowe dostępne na rynku polskim to w przewadze urządzenia oparte na wyzwalaczach elektromechanicznych (niezależne od napięcia zasilania - o działaniu bezpośrednim). Wyzwalacz o działaniu bezpośrednim charakteryzuje się brakiem zależności jego funkcji ochrony od napięcia zasilania zabezpieczanego obwodu. W obwodzie wyzwalania takiego urządzenia nie występuje wzmacniacz prądowy, który potrzebowałby dodatkowego zasilania z sieci. Zostało to osiągnięte dzięki rozwojowi materiałów ferromagnetycznych, z których wykonane są przekładniki różnicowe.

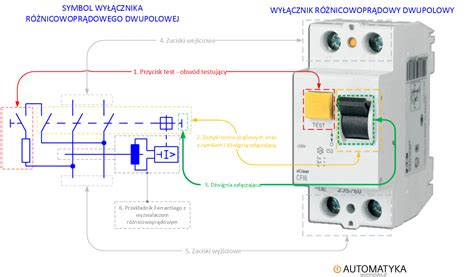

W przekaźniku spolaryzowanym, na którym opiera się działanie całego wyłącznika, indukuje się strumień magnetyczny na skutek przepływu prądu różnicowego, który osłabia stały strumień magnetyczny magnesu trwałego, podtrzymującego mechaniczny zamek wyłącznika. Po przekroczeniu zadanego poziomu prądu różnicowego (IΔn, np. 30mA) strumień magnetyczny magnesu trwałego, który podtrzymuje zamek mechaniczny wyłącznika w normalnym stanie pracy urządzenia, zostaje osłabiony na tyle, że następuje odpadnięcie zwory.
Urządzenia opierające się na wyzwalaczach elektronicznych (ELE) powszechnie stosowane są w Ameryce (jako zabezpieczenia GFCI, ang. Ground Fault Circuit Interrupter). Zastosowanie układu wzmacniającego umożliwia użycie przekładnika, który generuje sygnał o mniejszej mocy; taki przekładnik jest fizycznie mniejszy, co za tym idzie całe urządzenie zabezpieczające może mieć mniejszy gabaryt. Dużym zagrożeniem w tym przypadku jest jednak zależność całego układu od napięcia panującego w chronionym obwodzie (działanie pośrednie). Gdy wartość napięcia spadnie poniżej pewnej wartości (podawanej przez każdego producenta zabezpieczeń różnicowych o działaniu pośrednim), urządzenie nie zapewnia ochrony przed przepływem prądu różnicowego. Dodatkowo funkcje ochronne utracone są również wraz z przerwaniem przewodu neutralnego.
Historycznie, stosowanie jednomodułowych wyłączników kombinowanych z wyzwalaczem elektronicznym było dopuszczone tylko w wybranych krajach, np. Anglia, Stany Zjednoczone czy Chiny.
Szyny Łączeniowe dla RCBO
Do wyłączników 5SV1 producent przewidział dedykowane szyny łączeniowe do aparatów 1+N jednomodułowych (18mm), umożliwiające w prosty sposób zasilić grupę aparatów. Przykładem jest 3-fazowa szyna łączeniowa z biegunem neutralnym N dla jednomodułowych zabezpieczeń 1+N (w tym wyłączników kombinowanych 5SV1) o oznaczeniu 5ST3673-0.
Angielskie Wyrażenia Ze Słowem „Fire”
Oprócz technicznego aspektu zapobiegania pożarom, słowo "ogień" ma również bogate zastosowanie w języku angielskim. Czasami popełniamy błędy próbując stosować dosłowne tłumaczenia polskich zwrotów w języku angielskim. Warto przyjrzeć się angielskim odpowiednikom niektórych polskich kolokacji ze słowem "ogień". Ucząc się tych wyrażeń, należy zwrócić uwagę na rodzajnik poprzedzający rzeczownik fire - czasem mamy a fire, czasem the fire, a czasem brak rodzajnika.
Rozpalanie Ognia (Start the Fire)
Wyrażenie to start the fire (rozpalić ogień) jest używane w różnych kontekstach, od codziennych czynności po sytuacje kryzysowe:
- Women come home one hour earlier than men to start the fire for the food. (Kobiety wracają do domu godzinę wcześniej niż mężczyźni, by rozpalić ogień do gotowania.)
- He and Bill were just about to start the fire. (On i Bill właśnie mieli rozpalić ogień.)
- We'll give them a couple more hours, then start a small fire. (Damy im jeszcze kilka godzin, a potem rozpalimy mały ogień.)
- I'd thought I might have to start a fire to get his attention. (Myślałem, że być może będę musiał rozpalić ogień, żeby zwrócić jego uwagę.)
- She'd already started the fire by the time I got back, but it wasn't a very big one. (Ona już rozpaliła ogień, zanim wróciłem, ale nie był on zbyt duży.)
- Someone had let them out before they started the fire. (Ktoś ich wypuścił, zanim rozpalili ogień.)
- They had used them to start the fire on the other side of the river. (Użyli ich do rozpalenia ognia po drugiej stronie rzeki.)
Gaszenie Ognia (Extinguish the Fire)
Zwrot to extinguish the fire (ugasić ogień) odnosi się do zapobiegania rozprzestrzenianiu się ognia lub całkowitego jego zlikwidowania:
- Po ugaszeniu ognia uruchomił pojazd. (After the fire was extinguished, he started the vehicle.)
- Jeśli zbiornik płonie, ogień musi być niezwłocznie ugaszony. (If the tank is burning, the fire must be extinguished forthwith.)
- Włączenie podczas gaszenia pożaru musi być uniemożliwione. (Switching on while the fire is being extinguished must be prevented.)
- Jakoś udawało się zawsze gasić ogień w zarodku. (Somehow the fire was always extinguished in the bud.)
- Pożar można ugasić stosując pianę. (Fire can be extinguished using foam.)
- Wszystkie maszyny posiadają stałą instalację gaśniczą. (All machines have fire extinguishers / equipment for extinguishing fires which cannot be fully extinguished at the source.)
- Ogień, który zajął materiały wybuchowe, nie może być gaszony za pomocą jakiegokolwiek sprzętu gaśniczego. (Fire in explosives can not be extinguished with any fire fighter equipment.)
- W przypadku pożaru DAUERHOLZ można ugasić wszystkimi standardowymi środkami gaśniczymi, choć najlepiej proszkiem lub pianą. (In the event of a fire, DAUERHOLZ can be extinguished using all standard fire extinguishing agents, albeit preferably powder or foam.)
- Po ciężkiej pracy pożar lasu w Merlinowie został ugaszony! (After hard work, the forest fire at Merlin City has been extinguished!)
- Dla grup pożarów A i B określa się wielkość pożaru testowego np. 8A 113B, który powinien zostać ugaszony za pomocą gaśnicy. (Additionally for groups A and B the fire rating must be given, e.g. 8A 113B, which should be extinguished by means of fire extinguisher.)
- To wszystko przedstawia pożar, który jest znacznie łatwiejszy do ugaszenia. (All this represents a fire which is much easier to extinguish.)
Kolokacje i Idiomy z „Fire”
Słowo "fire" występuje także w bardziej złożonych konstrukcjach, w tym w idiomach, których znaczenie bywa zaskakujące:
- igrać z ogniem - play with fire (świadomie narażać się na niebezpieczeństwo)
Are you dating the boss’s daughter?! You are playing with fire. (Umawiasz się z córką szefa?! Igrasz z ogniem.)
- Ma pan ognia? (pot.) - Have you got a light? (prośba o coś, co wytworzy płomień, np. zapalniczkę lub zapałki)
- Ognia! - Fire! / Open fire! (komenda do otwarcia ognia, np. w kontekście wojskowym)
