Innowacyjne Konstrukcje Wozów Strażackich i Systemy Informacyjne

Współczesna straż pożarna stawia przed pojazdami ratowniczo-gaśniczymi coraz większe wymagania, dotyczące zarówno ich funkcjonalności, bezpieczeństwa, jak i ergonomii. Postęp technologiczny w projektowaniu konstrukcji wozów strażackich, a także w systemach zarządzania informacją, przyczynia się do zwiększenia efektywności i bezpieczeństwa działań ratowniczych.

Nowoczesne Wozy Strażackie - Innowacje w Konstrukcji i Ergonomii

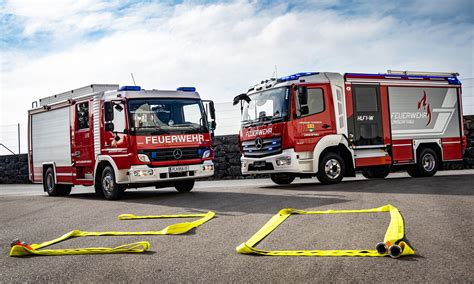

Rosenbauer CT Frame: Kompaktowa Technologia dla Straży Pożarnej

Koncepcja Compact Technology to synonim kompaktowych i wydajnych samochodów strażackich. Miejskie jednostki straży pożarnej stoją często przed wielkimi wyzwaniami, gdzie pojazd ratowniczo-gaśniczy powinien przewozić nie tylko sprzęt przeciwpożarowy, ale także wiele innych urządzeń i ratowników, jednocześnie nie będąc szczególnie wysokim, szerokim ani ciężkim. Zabudowa CT Frame Rosenbauer spełnia wszystkie te wymagania, umożliwiając produkcję zabudowy na lekkim podwoziu.

Kompaktowość i Zwinność

• Krótki rozstaw osi, wąskie przejścia i niskie nadwozie zapewniają maksymalną zwinność i zwrotność.
• W obszarach miejskich z wąskimi uliczkami i niskimi prześwitami, w ciasnych tunelach lub na wąskich drogach górskich kompaktowe wymiary okazują się niezwykle przydatne: dzięki ramie CT możesz po prostu dojechać dalej.
• Wąskie podwozie 4x2 sprawia, że rama CT jest niezwykle zwrotna i dlatego idealnie nadaje się do działań na wąskich ulicach i w środowisku miejskim.

Samonośna Konstrukcja i Ładowność

Samonośna konstrukcja o dużej ładowności, bez stałych ścian poprzecznych i zoptymalizowanych systemów montażowych, oferuje przestrzeń dla każdej koncepcji załadunku. Połączenie nowoczesnych materiałów, innowacyjnych technologii łączenia i zaawansowanych konstrukcji zapewnia dużo miejsca dla załogi i sprzętu w ramie CT, maksymalizując jednocześnie ładowność.

• Nadwozie jest niskie i wąskie dzięki ramie pomocniczej zintegrowanej z płytą podłogową.
• Rolety sięgające aż do podłogi eliminują potrzebę stosowania środków wspomagających wspinanie się, zapewniając większą przestrzeń ładunkową i bezpieczniejsze wyjmowanie ładunków, a także ułatwiając załodze wsiadanie i wysiadanie.
• Konstrukcja nadwozia, wyposażona w jednoczęściową roletę, zapewnia maksymalną przestrzeń do przechowywania sprzętu i materiałów, dając załogom pełny przegląd na pierwszy rzut oka. Obszernie zaprojektowane głębokie komory sprzętowe optymalnie wykorzystują dostępną przestrzeń. Ciężki sprzęt może być przechowywany ergonomicznie i jest zawsze w zasięgu ręki.
• Rama CT dostępna jest w czterech szerokościach (2100 mm / 2220 mm / 2350 mm / 2500 mm) i na różnych podwoziach o masie całkowitej od 5 do 15 ton, oferując dużą przestrzeń do przechowywania z roletami sterowanymi ręcznie lub elektrycznie. Sprzęt można przechowywać w sposób przejrzysty i bezpieczny w trzech przegrodach, bez ograniczających ścian lub poprzeczek.
• Nadwozie samonośne oferuje również wiele możliwości indywidualnego zaprojektowania nadwozia, wyposażenia wnętrza i rozwiązań załadunkowych.

Kabina Załogowa: Zintegrowana czy Podwójna?

Rama CT oferuje wybór podwozia z podwójną kabiną lub przedziału załogi zintegrowanego z nadwoziem z dwiema długościami kabiny do wyboru. Wygodne fotele (PA) z pasami bezpieczeństwa, certyfikatem crash testów ECE R29/3 i dużym otworem komunikacyjnym do kabiny kierowcy, stanowią o bezpieczeństwie i komforcie.

• Podwozie z podwójną kabiną: Proste i niedrogie rozwiązanie, które (np. MAN TGL) oferuje miejsce dla załogi 1+5 osób. Możliwe są różne układy siedzeń skierowanych w stronę jazdy i do tyłu, a zintegrowanie uchwytu na aparat oddechowy z siedzeniem pozwala na łatwe i wygodne zakładanie aparatu oddechowego na sprężone powietrze podczas jazdy samochodem.
• Zintegrowana kabina załogowa: Zapewnia maksymalne bezpieczeństwo, przestrzeń i wygodę. Kluczowym elementem koncepcji jest zintegrowana kabina załogowa, trwale połączona z zabudową na ciągłej płycie podłogowej. Dzięki temu pojazd pozostaje stabilny, odporny na skręcanie i łatwy w kontroli nawet przy dużych siłach bocznych. Płaska podłoga kabiny minimalizuje ryzyko potknięcia, a ciągła podsufitka zapobiega uderzeniom głową. Wnętrze wyposażono w wysokiej jakości elementy wykonane z tworzywa sztucznego oraz podłogę z tworzywa sztucznego, która jest odporna na zabrudzenia i ma właściwości antypoślizgowe. Podświetlane diodami LED uchwyty pod dachem i uchwyty przy drzwiach zapewniają dodatkowe wsparcie. Kabina załogowa zapewnia maksymalne bezpieczeństwo w razie wypadku, co zostało potwierdzone w testach zderzeniowych zgodnie z rygorystycznymi wymogami ECE R29/3. Solidna konstrukcja kabiny zapewnia niezawodną ochronę wszystkim pasażerom. Systemy siedzeń i pasy bezpieczeństwa również podlegają certyfikowanym testom.

Połączenie niskiego środka ciężkości, precyzyjnego zestrojenia podwozia i jednolitej konstrukcji zapewnia bezpieczne i przewidywalne prowadzenie w każdej konfiguracji. Wyjątkowo niskie wejście, wyposażone w pojedynczy, zabezpieczony przed awarią składany stopień, zapewnia szybki i bezpieczny dostęp do pojazdu i z niego, co oszczędza cenny czas i zmniejsza ryzyko wypadków podczas intensywnych operacji.

Systemy Gaśnicze

Rosenbauer opracował szeroką gamę wydajnych systemów gaśniczych, które można optymalnie zintegrować z ramą CT. Sterowanie jest elektroniczne, a na życzenie dostępne są panele sterowania AGBF lub elementy mechaniczne.

• Pompy: Dostępne są pompy o normalnym ciśnieniu N15 (1500 l przy 10 bar), N25 (2500 l przy 10 bar) i N35 (maksymalny przepływ 3500 l/min przy 10 bar). Oferowane są również pompy kombinowane o normalnym i wysokim ciśnieniu NH25 i NH35, z dodatkowym przepływem wysokiego ciśnienia 400 l/min przy 40 bar, a także oszczędzające miejsce pompy montowane pod podłogą N10 o wydajności 1000 l/min przy 10 bar.
• Dopływ Wody: Dzięki centralnemu dopływowi wody w ramie CT wszystkie węże zasilające można podłączyć do jednego punktu w pojeździe, niezależnie od tego, czy woda jest doprowadzana do pojazdu, czy pobierana ze zbiornika wodnego.
• Pompy Przenośne: W przenośnych pojazdach z pompą FOX (PFPN 10-2000) lub FOX S (PFPN 10-1000) pompy montowane są z tyłu na pochylonym przedłużeniu lub układzie opuszczania i podłączone bezpośrednio do polipropylenowego zbiornika na wodę (pojemność od 300 do 2500 l). Dzięki zintegrowanemu układowi wydechowemu pompę przenośną można zamontować w korpusie pojazdu, a jej wydajność jest taka sama jak w przypadku pomp wbudowanych w tej klasie mocy.
• Systemy Dozowania Piany: Dostępne w ramie CT systemy dozowania piany obejmują dozowniki mechaniczne przy poszczególnych wylotach ciśnienia, mechaniczny system mieszania wstępnego lub elektronicznie sterowany system dozowania ciśnienia.

Oświetlenie i Bezpieczeństwo Pracy

Dobra widoczność jest podstawowym wymogiem bezpieczeństwa podczas operacji. W miejscu pracy najważniejsza jest ergonomiczna i bezpieczna praca.

• CT Frame posiada zintegrowane oświetlenie otoczenia - zarówno bliskie, jak i dalekie - w bocznych galeriach dachowych i z tyłu, a także reflektory umieszczone z przodu, zapewniające szerokie oświetlenie całego obszaru roboczego. Dostępne jest również oświetlenie konturowe pod pojazdem.
• Zastosowano najnowocześniejsze paski LED, które zapewniają jasne, ale nieoślepiające światło i zapobiegają powstawaniu cieni.
• Zintegrowane oświetlenie LED w galerii dachowej zapewnia równomierne, nieoślepiające oświetlenie całego obszaru roboczego. Dzięki temu załogi ratownicze mogą bezpiecznie pracować nawet w ciemności.
• Na całej długości galerii dachowej można zintegrować taśmę LED z funkcją światła migowego.
• W razie potrzeby pneumatycznie rozsuwany maszt teleskopowy zapewnia dodatkowe oświetlenie sceny. Reflektory LED są obrotowe i odchylane, zamontowane w głowicy masztu oświetleniowego i sterowane za pomocą wyświetlacza lub pilota.
• Aby ułatwić szybkie znalezienie sprzętu i narzędzi, wszystkie schowki na sprzęt posiadają paski LED u góry na całej szerokości oraz po prawej i lewej stronie na całej wysokości.

System sterowania logicznego RBC zapewnia prostą i intuicyjną kontrolę wszystkich funkcji. Dzięki temu obejmuje szeroki zakres zastosowań i osiągów, idealnie dostosowany do potrzeb nowoczesnych straży pożarnych.

ERGOTRUCK: Ergonomia i Bezpieczeństwo w Praktyce

Samochód ratowniczo-gaśniczy ERGOTRUCK, wyprodukowany przez spółkę Szczęśniak Pojazdy Specjalne w Bielsku-Białej, powstał na podwoziu Iveco Eurocargo ML150E28 WS 4x4. Jego celem jest służenie w jednostce Ochotniczej Straży Pożarnej do szkolenia z zakresu procedur, jakie drużyna przeprowadza na miejscu zdarzenia.

Projektowanie z myślą o ergonomii

O ergonomię, czyli o to, by wszelkie opracowania techniczne były dopasowane do anatomii człowieka, zadbał Wojskowy Instytut Techniki Pancernej i Samochodowej. Naukowcy z Wydziału Inżynierii Mechanicznej Wojskowej Akademii Technicznej (WAT) badali siły wywierane na układ kostno-mięśniowy podczas podejmowania poszczególnych elementów wyposażenia strażackiego z różnych miejsc w zabudowie.

• Jak wyjaśnia dr inż. Grzegorz Sławiński z WAT, w zależności od rodzaju akcji, strażacy muszą szybko wybrać sprzęt i wiedzieć, gdzie znajduje się on w pojeździe - w której przegrodzie, na której półce. Te czynności muszą być zautomatyzowane.
• W toku prac konsorcjum zaproponowano kilka wersji zabudowy nowego pojazdu. Główny nacisk położono na bezpieczeństwo i komfort korzystania ze sprzętu przez ludzi.
• Wyposażenie wozów gaśniczych jest określone standardami, jednak w miarę rozwoju aparatury i sprzętu ratowniczego, powinny zmieniać się przepisy określające te standardy - tak aby dostęp do asortymentu nie był utrudniony.

Bezpieczeństwo Konstrukcji i Wyposażenia

Naukowcy skupili się również na bezpieczeństwie podczas jazdy. Rozpędzenie pojazdu, który ma na sobie kilka ton wody, wiąże się z tym, że przy gwałtownym hamowaniu czy skręcie może on stracić stateczność. Pojazdy uterenowione mają tak dopasowane zawieszenia, że zmniejsza się ryzyko przewrócenia się pojazdów przy gwałtownych manewrach i dużej prędkości.

• Podniesienie biernego bezpieczeństwa strażaków polegało na odpowiednim zabezpieczeniu sprzętu wewnątrz kabiny pojazdu. W przypadku gwałtownego hamowania lub kolizji drogowej, wyposażenie takie jak aparaty tlenowe nie może się przemieszczać i powodować urazów.
• Zaproponowana w pojeździe zabudowa jest w pełni aluminiowa, a ciężkie elementy zostały doczepione do ramy pojazdu. W razie wypadku drogowego duża masa wody nie przemieści się w kierunku kabiny.

Innowacje w Systemach Gaśniczych

Naukowcy z Wydziału Inżynierii Mechanicznej WAT zoptymalizowali konstrukcję związaną z samymi akcjami gaśniczymi, w tym umieszczenie zbiornika wody, zasobnika ze środkiem pianotwórczym i motopompy. Poprawiono panel funkcyjny, przy pomocy którego strażak - stojący na gruncie poza pojazdem - może automatycznie, korzystając z odpowiednich przycisków, ustawić pompę i wybrać proporcje mieszanki wodno-pianowej.

Wsparcie Szkoleniowe: Symulator VR

W pracach nad ERGOTRUCK-iem brał także udział Wydział Cybernetyki WAT. Naukowcy z tego wydziału zbudowali symulator pojazdu. Po założeniu gogli VR strażacy mogą chodzić wokół samochodu i uczyć się rozmieszczenia sprzętu. Naukowcy i praktycy wspólnie opracowali wytyczne wykonania pojazdów pożarniczych i rekomendacje zmian w przepisach określających wymagania techniczne związane z takimi pojazdami.

Ramki Informacyjne BHP: Klucz do Bezpieczeństwa w Miejscu Pracy

Ramka magnetyczna BHP to narzędzie idealne do wykorzystania w celach bezpieczeństwa i higieny w miejscu pracy. Ramka magnetyczna BHP A3 została stworzona z myślą o firmach, które potrzebują szybkiego, wygodnego i estetycznego sposobu prezentacji ważnych informacji dotyczących bezpieczeństwa.

Znaczenie i Zastosowanie

Dzięki zastosowaniu mechanizmu magnetycznego, dokumenty takie jak instrukcje BHP, procedury awaryjne, plany ewakuacji czy ogłoszenia wewnętrzne można wymieniać bez konieczności zdejmowania ramki ze ściany. To znacząco oszczędza czas i ułatwia utrzymanie aktualności przekazywanych treści. Ramka magnetyczna BHP umożliwia szybką i łatwą wymianę treści, co sprawia, że jest idealnym narzędziem do aktualizacji informacji związanych z bezpieczeństwem i higieną pracy.

Montaż i Trwałość

Dużym atutem ramki jest jej prosty montaż. Tył ramki pokryty jest warstwą mocnego kleju, co pozwala na jej szybkie i trwałe przytwierdzenie do gładkich powierzchni, takich jak szkło, metal, płytki ceramiczne czy lakierowane płyty meblowe. Nie ma potrzeby stosowania wkrętów czy dodatkowych uchwytów - wystarczy odkleić zabezpieczenie i docisnąć ramkę do powierzchni. Jest to idealne rozwiązanie dla miejsc, gdzie nie można lub nie chce się wiercić otworów.

Ramka jest wykonana z trwałych materiałów odpornych na zarysowania. Może być z powodzeniem stosowana zarówno w przestrzeniach biurowych, jak i na halach produkcyjnych, w magazynach czy innych wymagających środowiskach pracy. Stabilna konstrukcja zapobiega przypadkowemu otwarciu, a zarazem pozwala na szybki dostęp do zawartości w razie potrzeby.

Wymiana Treści i Estetyka

Estetyczny wygląd ramki sprawia, że dobrze komponuje się z wystrojem wnętrza, nie zaburzając porządku przestrzeni. To rozwiązanie sprawdzi się wszędzie tam, gdzie liczy się czytelna komunikacja, łatwość obsługi oraz trwałość - czyli w każdej firmie, dla której BHP nie jest tylko formalnością, ale rzeczywistym priorytetem. Ponadto wyróżnia się eleganckim designem i trwałą konstrukcją.

Specyfikacja Techniczna

Ramka magnetyczna BHP posiada następujące cechy:

• Rozmiar: Dostępna w rozmiarze A3 (297x420 mm).
• Kolor: Posiada kolor ostrzegawczy, co zwiększa jej widoczność i pomaga w przyciąganiu uwagi pracowników.
• Wymiary i waga: Ramka ma rozmiar A3, a jej waga jednostkowa wynosi 0,08kg.
• Sugerowana gramatura papieru: Do stosowania w ramce magnetycznej BHP sugerowana gramatura papieru to 150g/m2, co zapewnia odpowiednią sztywność i estetyczny wygląd prezentowanych treści.
