Nasady kominowe to niepozorne, ale niezwykle ważne elementy montowane na szczycie kominów. Ich głównym zadaniem jest zapewnienie optymalnego ciągu w przewodzie kominowym, co jest kluczowe dla skutecznego odprowadzania spalin i zużytego powietrza na zewnątrz budynku. Proces ten najczęściej odbywa się w sposób grawitacyjny, ponieważ ciepłe powietrze unosi się ku górze. Nasady te są także niezbędnym zabezpieczeniem komina przed negatywnym wpływem opadów atmosferycznych oraz przed niepożądanym działaniem wiatru, które mogłoby prowadzić do powstania tzw. ciągu wstecznego.
Komin pełni dwie kluczowe funkcje. Pierwsza, najbardziej oczywista, to odprowadzanie dymu i spalin, co odbywa się dzięki różnicy ciśnień i temperatur. Druga, często niedoceniana, to doprowadzanie powietrza niezbędnego do spalania. Przykładowo, do prawidłowego spalenia 1 kg drewna potrzeba aż 4,5 m3 powietrza. Zbyt słaby komin (np. za niski, o małym przekroju) może nie dostarczać wystarczającej ilości powietrza, co prowadzi do nieefektywnego i nieekologicznego spalania, a także zwiększonej produkcji sadzy i popiołu. W skrajnych przypadkach może to skutkować powstawaniem tlenku węgla (czadu), który jest niewidzialny, bezwonny i śmiertelnie niebezpieczny. Z kolei zbyt duży komin może powodować zbyt szybkie spalanie paliwa i wychładzanie urządzenia. Właśnie dlatego tak ważne jest odpowiednie wspomaganie i stabilizacja ciągu kominowego.
Rodzaje nasad kominowych
Na rynku dostępnych jest kilka rodzajów nasad kominowych, które można podzielić ze względu na sposób działania i konstrukcję:
Nasady kominowe stałe
Nasady kominowe stałe to najprostsze i najtańsze konstrukcje. Urządzenia te zawsze znajdują się w tym samym położeniu, ponieważ nie reagują na kierunek wiatru. Wykorzystują one energię kinetyczną wiatru do wytworzenia niezbędnego ciśnienia w ciągu kominowym. Ich wydajność jest jednak znacznie niższa niż w przypadku nasad obrotowych.

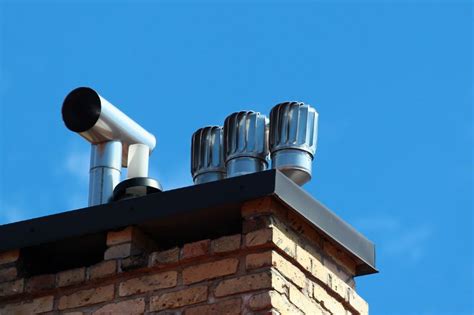

Nasady kominowe obrotowe
Nasada kominowa obrotowa wprawiana jest w ruch za pomocą siły wiatru. Wyprofilowane łopatki turbiny wytłaczają powietrze z komina, tworząc podciśnienie. Im silniejszy wiatr, tym większe podciśnienie jest generowane, co zwiększa i stabilizuje ciąg, a także zapobiega powstawaniu ciągu wstecznego. Nasady obrotowe, takie jak np. Rotowent, zapewniają dużo większą wydajność od swoich nieruchomych odpowiedników. Dobrze sprawdzają się na przewodach wentylacyjnych oraz niektórych przewodach spalinowych (opalanych olejem opałowym, gazem i drewnem).
Nasada zaprojektowana jest tak, aby niezależnie od siły i kierunku wiatru turbina obracała się jednokierunkowo. Wysokiej jakości nasady obrotowe wyposażone są w starannie wykonany i dobrze ułożyskowany układ obrotowy, dzięki czemu turbinę wprawia w ruch już niewielki powiew wiatru. Podczas obrotu turbina wytwarza podciśnienie w przewodzie wentylacyjnym, zwiększając ciśnienie kominowe.
Nasady kominowe samonastawne (typu „strażak”)
Nasada kominowa samonastawna, potocznie nazywana „strażakiem”, jest zaliczana do najefektywniejszych rozwiązań pod względem wspomagania pracy komina i ochrony. Może być stosowana w przewodach kominowych spalinowych i dymowych. Jej działanie polega na tym, że osadzona na podstawie wyposażonej w łożyska, poddaje się ruchom wiatru dzięki elementowi przypominającemu statecznik, fachowo nazywanemu mieczem. Dzięki temu nasada „strażak” samoczynnie ustawia się zgodnie z kierunkiem wiatru, sprawiając, że spaliny nigdy nie są odprowadzane na wprost wiatru, a poziome zakończenie zapobiega wiatrom opadającym. Powoduje to powstawanie ciągu kominowego od strony zawietrznej, co skutecznie zapobiega cofaniu się zużytego powietrza i spalin z powrotem do przewodu kominowego. Oryginalny wygląd z różnymi zakończeniami to także istotna cecha tego typu nasad.
Nasady kominowe hybrydowe
Nasada kominowa hybrydowa to odmiana nasady obrotowej, dodatkowo wyposażona w bezszczotkowy silnik o małej mocy. Silnik ma na celu stabilizację pracy turbiny w przypadku, gdy siła wiatru jest zbyt mała. Takie rozwiązanie pozwala ustabilizować obroty, zapewniając równy poziom generowanego podciśnienia, nawet przy niewielkim wietrze, co skutkuje lepszym ciągiem.
Nasady kominowe wentylacyjne
Wśród rozwiązań dostępne są także nasady kominowe wentylacyjne, które wspierają prawidłową cyrkulację powietrza w domach. Choć nie mają bezpośredniego wpływu na bezpieczeństwo domowników w kontekście spalin, mogą znacznie poprawiać komfort, szczególnie w obszarach o silnych wiatrach lub warunkach sprzyjających powstawaniu ciągu wstecznego.
Zastosowanie i warunki montażu nasad kominowych
Montaż nasad kominowych jest obowiązkowy lub zalecany w zależności od szeregu czynników, w tym od strefy obciążenia wiatrem oraz specyficznych warunków panujących wokół budynku.
Strefy obciążenia wiatrem w Polsce
W Polsce wyróżnia się trzy strefy obciążenia wiatrem:
- Strefa I: Obejmuje większość kraju, wiatry są tu najsłabsze. Stosowanie nasady kominowej jest opcjonalne, ale zalecane dla zwiększenia bezpieczeństwa.
- Strefa II: Obszary nadmorskie, charakteryzujące się silniejszymi wiatrami.
- Strefa III: Górskie obszary południa Polski, gdzie wiatry są najsilniejsze.
Zgodnie z § 143 ust. 1 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie: „W budynkach usytuowanych w II i III strefie obciążenia wiatrem, określonych Polskimi Normami, należy stosować na przewodach dymowych i spalinowych nasady kominowe zabezpieczające przed odwróceniem ciągu (...)”. Wymóg ten nie dotyczy palenisk i komór spalania z mechanicznym pobudzaniem wentylacji spalin (np. nowoczesnych kotłów gazowych z zamkniętą komorą spalania), gdzie ciąg jest wystarczający nawet przy silnym wietrze.
Dodatkowe warunki skłaniające do montażu
Poza znajdowaniem się w II lub III strefie obciążenia wiatrem, montaż nasady kominowej jest rekomendowany w następujących sytuacjach:
- Wokół domu rosną wysokie drzewa lub w pobliżu znajdują się wysokie budynki.
- Wylot komina znajduje się poniżej kalenicy dachu.
- Zastosowano krótki przewód do odprowadzania dymu lub spalin o niewielkim przekroju.
- Występują niezidentyfikowane problemy z ciągiem kominowym.
- Istnieje potrzeba poprawy wentylacji grawitacyjnej.
Budowa i materiały nasad kominowych
Nasady kominowe pracują w trudnych warunkach, narażone na działanie wiatru, deszczu i zmiennych temperatur. Dlatego tak ważne jest, aby były wykonane z wysokiej jakości materiałów. Łożyska i nity powinny pochodzić od sprawdzonych dostawców.
Najczęściej nasady obrotowe i samonastawne produkowane są z blachy aluminiowej, natomiast ich podstawy z blachy ocynkowanej. Do przewodów wentylacyjnych zazwyczaj stosuje się blachę ocynkowaną. W przypadku przewodów spalinowych i dymowych zalecana jest stal kwasoodporna, która jest odporna na agresywne substancje zawarte w spalinach oraz wysokie temperatury.
| Typ nasady | Materiał wykonania (Wentylacja) | Materiał wykonania (Spaliny/Dym) |
|---|---|---|
| Stała | Blacha ocynkowana | Blacha ocynkowana |
| Obrotowa | Blacha aluminiowa | Stal kwasoodporna |
| Samonastawna („strażak”) | Blacha aluminiowa | Stal kwasoodporna |
| Hybrydowa | Blacha aluminiowa | Stal kwasoodporna |
Dobór i montaż nasady kominowej
Kluczowym kryterium przy wyborze nasady jest rodzaj przewodu kominowego - czy ma ona wspierać wentylację, czy odprowadzać spaliny. Od tego zależy konstrukcja i materiały. Istotne jest także przeznaczenie budynku (jedno- lub wielorodzinny, przemysłowy), co wpływa na dobór mocy, wielkości i kształtu nasady. Większe nasady mogą być stosowane w budynkach użyteczności publicznej lub przemysłowych.
W przypadku, gdy przewody wentylacyjne są zlokalizowane bardzo blisko siebie, lepszym wyborem będzie turbina o wąskim przekroju, tzw. turbina wentylacyjna.
Wybór między nasadą obrotową a „strażakiem”
Jeśli dom znajduje się w I strefie obciążenia wiatrem, wybór między nasadą obrotową a samonastawną (strażakiem) nie ma aż tak dużego znaczenia, ponieważ oba rodzaje poradzą sobie z typowymi wiatrami. Dla strefy II, a zwłaszcza III, zaleca się „strażaka”, czyli nasadę samonastawną. Jest to rozwiązanie uważane za najbardziej efektywne, odporne na silne wiatry i lepiej chroniące przed opadami śniegu i deszczu.
Rozmiary nasad kominowych są bardzo zróżnicowane, od fi 60 do fi 500, co pozwala na dopasowanie do praktycznie każdego komina.

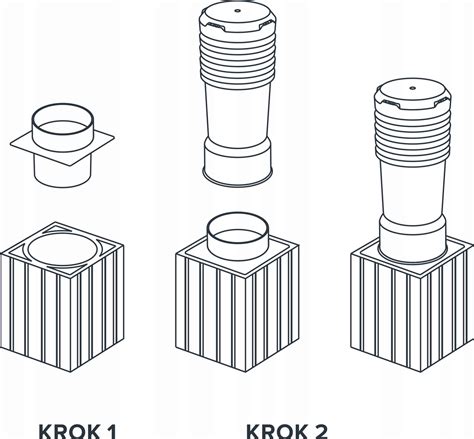

Montaż nasady
Montaż nasady kominowej obrotowej powinien być wykonany na specjalnej podstawie. Wiele firm oferuje standaryzowane podstawy (np. kwadratowe, okrągłe z kołnierzem), które umożliwiają montaż na każdym kominie. Ważne jest, aby nasady posiadały mechanizmy ułatwiające dostęp do przewodu kominowego bez konieczności demontażu, co usprawnia prace konserwacyjne komina. W przypadku, gdy w jednym kominie umieszczonych jest kilka przewodów, każdy z nich należy wyposażyć w osobną nasadę.
Ze względu na to, że montaż nasady często wymaga wiercenia otworów w dachu, cała operacja powinna być przeprowadzona przez doświadczonego fachowca. W przypadku nasady kominowej Strażak fi 140, wykonanej ze stali nierdzewnej kwasoodpornej, obrotowa konstrukcja wykorzystuje siłę wiatru do zwiększania ciągu kominowego i zapobiegania cofaniu się powietrza oraz spalin do wnętrza pomieszczeń. Ten typ nasady sprawdza się w wentylacji grawitacyjnej oraz w przewodach kominowych, gdzie występuje brak stabilnego ciągu, zawirowania powietrza czy niekorzystne położenie komina.
ROTOWENT-TURBOWENT
Konserwacja i alternatywy dla nasad typu „strażak”
Nasada kominowa jest częścią systemu kominowego i powinna być regularnie kontrolowana przez kominiarza podczas przeglądu. Zdejmowanie samej czapy nasady znacznie ułatwia prace konserwacyjne komina.
W praktyce, nasady typu „strażak” mogą z czasem ulegać zabrudzeniu sadzą i pyłami z atmosfery, co utrudnia ich obracanie. W skrajnych przypadkach, np. z powodu korozji, może dojść do całkowitego zablokowania mechanizmu obrotowego. Nieobracający się „strażak” nie tylko nie spełnia swojej funkcji, ale może zacząć dodatkowo „łapać” wiatr, pogarszając ciąg. Dlatego warto rozważyć alternatywne rozwiązania, które zapewniają długotrwałą i bezawaryjną pracę.
Prostsze i wydajniejsze rozwiązania
Zamiast klasycznego „strażaka” można rozważyć zastosowanie innych, sprawdzonych rozwiązań:
- Daszek Specjalny Poujoulat Ref. To znacznie prostsza i często wydajniejsza alternatywa, która dzięki specjalnie zaprojektowanej, opatentowanej konstrukcji poprawia i stabilizuje ciąg kominowy.
- Regulator Ciągu Ref. Urządzenie to mechanicznie wydmuchuje powietrze i wzmaga jego przepływ. Dzięki temu kominek daje więcej ciepła i zużywa mniej drewna. Regulator na bieżąco reguluje ciąg kominowy, co zapewnia spokojne spalanie i efektywne ogrzewanie. Co ważne, po rozgrzaniu urządzenia i komina, regulator może zmniejszyć siłę nadmuchu.
