W sytuacji zagrożenia pożarowego w budynku, każda sekunda ma kluczowe znaczenie dla bezpieczeństwa osób i ochrony mienia. Gęsty, toksyczny dym jest największym zabójcą podczas pożaru, w ciągu chwil odbiera widoczność i możliwość oddychania. Właśnie dlatego tak dużą wagę przywiązuje się do systemów, które ten dym kontrolują.
Systemy oddymiania stanowią integralną część systemów zabezpieczeń przed zagrożeniami pożarowymi. Służą do usuwania dymu oraz trujących gazów z pomieszczeń podczas pożaru, co zwiększa bezpieczeństwo osób znajdujących się w budynku oraz ułatwia pracę służbom ratunkowym. Choć w budynkach montowana jest wentylacja, system oddymiania jest niezależny od niej i musi spełniać określone przepisy prawne i normy techniczne, zapewniające jego skuteczność i bezpieczeństwo użytkowania.
Ręczny Przycisk Oddymiania (RPO): Klucz do szybkiej reakcji
Przycisk oddymiania to kluczowy element systemu przeciwpożarowego, który umożliwia ręczne uruchomienie procesu odprowadzania dymu i gazów. Jest to ręczny element systemu przeciwpożarowego, którego zadaniem jest uruchomienie procesu odprowadzania dymu i gorących gazów z budynku w sytuacji zagrożenia.
Rola i mechanizm działania RPO
W przeciwieństwie do czujek pożarowych, które działają automatycznie po wykryciu dymu lub wzrostu temperatury, przycisk oddymiania pozwala osobie znajdującej się w budynku natychmiast wywołać alarm i rozpocząć procedurę oddymiania. Po naciśnięciu przycisku sygnał trafia do centrali oddymiania, która odpowiada za sterowanie całym układem. To ona uruchamia napędy elektryczne otwierające klapy oddymiające, okna lub drzwi napowietrzające. W efekcie powstaje ciąg powietrza, który odprowadza dym i jednocześnie umożliwia dopływ świeżego tlenu do strefy objętej pożarem. Przycisk oddymiania stanowi interfejs pomiędzy użytkownikiem a centralą sterującą całym systemem.
Choć przycisk oddymiania wydaje się prostym elementem instalacji przeciwpożarowej, w rzeczywistości kryje w sobie szereg istotnych funkcji technicznych. Jego najważniejszym zadaniem jest uruchomienie alarmu i przesłanie sygnału do centrali oddymiania, która następnie aktywuje napędy klap lub okien oddymiających. W nowoczesnych rozwiązaniach producenci stosują także sygnalizację świetlną LED, która informuje o aktualnym stanie urządzenia.
Kolejnym ważnym aspektem jest zabezpieczenie przed przypadkowym uruchomieniem. Najczęściej stosuje się szybkę do zbicia lub klapkę ochronną, które zapobiegają nieumyślnemu włączeniu alarmu, a jednocześnie są łatwe do użycia w sytuacji zagrożenia.
Rodzaje przycisków i modułów
- Ręczny przycisk oddymiania (RPO, typ B) - najczęściej stosowany jest w budynkach użyteczności publicznej i obiektach wielokondygnacyjnych. Cechuje się prostą obsługą i jednoznacznym oznakowaniem, znacznie zwiększając skuteczność ochrony przeciwpożarowej.
- Przycisk przewietrzania (PP) - łączy funkcję oddymiania z możliwością codziennego przewietrzania pomieszczeń. To praktyczne rozwiązanie, które zwiększa komfort użytkowników, a jednocześnie utrzymuje gotowość systemu przeciwpożarowego.
- Moduły wykonawcze (VRPO, VRPO-B) - są to elementy współpracujące z przyciskiem, rozszerzające jego funkcjonalność i umożliwiające np. uruchomienie systemu oddymiania i kasowanie alarmu poprzez połączenie z głównym systemem przeciwpożarowym (SSP). Moduł impulsowy może konwertować sygnał ciągły na sygnał impulsowy.
Lokalizacja i montaż przycisków oddymiania
Przycisk oddymiania musi znajdować się tam, gdzie w razie pożaru każdy bez wahania po niego sięgnie. Dlatego montuje się go na wysokości wzroku - zwykle 1,4-1,6 m od podłogi - tak, aby korzystanie z niego było intuicyjne i szybkie. Kolor obudowy również nie jest przypadkowy - przycisk oddymiania w kolorze pomarańczowym od razu rzuca się w oczy i nie da się go pomylić z innymi elementami instalacji przeciwpożarowej.
Podczas instalacji szczególnie ważne jest, aby nie montować przycisków w miejscach trudno dostępnych, za zasłonami czy dekoracjami. Błąd w lokalizacji może sprawić, że w kluczowym momencie urządzenie stanie się bezużyteczne.
Przykłady zastosowań RPO
Wyobraź sobie ewakuację z zatłoczonego centrum handlowego - setki osób próbują szybko opuścić budynek, a korytarze i wyjścia zaczyna wypełniać dym. W takich miejscach przycisk oddymiania pozwala obsłudze natychmiast otworzyć klapy dymowe i zapewnić bezpieczną drogę ucieczki. Szczególnie istotne są one w klatkach schodowych budynków wielopiętrowych, gdzie dym gromadzi się najszybciej. Oddymianie pionowych dróg ewakuacyjnych to wymóg prawa i jedyny sposób, aby klatki schodowe pozostały przejrzyste podczas pożaru. Nie mniej istotne jest zastosowanie czujników w halach produkcyjnych, magazynach czy obiektach sportowych, gdzie kubatura pomieszczeń jest znacznie większa. Osobną kategorię stanowią garaże podziemne oraz obiekty, w których stosuje się mechaniczne systemy oddymiania.
Centrala oddymiania: Mózg operacji
Centrala oddymiania to cichy bohater, który czuwa 24/7. Pomyśl o niej jak o mózgu operacji. Nieustannie czuwa, zbiera informacje z różnych czujek i przycisków, analizuje je, a w momencie wykrycia zagrożenia - podejmuje decyzję i wysyła sygnał do działania. Bez niej klapy dymowe i wentylatory byłyby tylko bezużytecznymi elementami instalacji.
Funkcje i korzyści działania centrali
Kiedy wybucha pożar, zaczyna się walka z czasem. Dym błyskawicznie wypełnia korytarze i klatki schodowe. Centrala oddymiania, po otrzymaniu sygnału z czujnika lub przycisku, reaguje w ułamkach sekund:
- Zapewnia czas na ucieczkę - system usuwa dym z dróg ewakuacyjnych. Dzięki temu zachowujesz widoczność, wiesz, dokąd biec i - co najważniejsze - masz czym oddychać.
- Chroni konstrukcję budynku - dym to także gorące gazy. Usuwając je na zewnątrz, centrala pomaga obniżyć temperaturę wewnątrz obiektu.
Wystarczy kilka wdechów tlenku węgla i toksycznych oparów, aby stracić przytomność. System oddymiania nie jest dodatkiem - to fundamentalny element ochrony życia.
Sposoby uruchomienia centrali
Centrala oddymiania może być uruchamiana na dwa główne sposoby:
- Automatycznie - najczęściej centrala jest zintegrowana z Systemem Alarmu Pożarowego (SAP). W momencie wybuchu pożaru czujki dymowe automatycznie wykrywają dym i przekazują impuls do centrali, co uruchamia całą procedurę oddymiania.
- Ręcznie - w widocznych i dostępnych miejscach (np. przy wyjściach ewakuacyjnych) znajdują się pomarańczowe przyciski RPO, które pozwalają na manualną aktywację.
W nowoczesnych obiektach systemy te mogą być połączone z usługą stałego monitoringu sygnałów alarmowych.
Sekwencja zdarzeń po aktywacji
Po otrzymaniu sygnału, centrala oddymiania rozpoczyna precyzyjnie zaplanowaną sekwencję zdarzeń:
- Aktywuje napędy odpowiedzialne za otwarcie klap dymowych, okien lub drzwi napowietrzających.
- Uruchamia systemy napowietrzające - otwiera drzwi lub okna na niższych kondygnacjach. Jest to bardzo ważne, ponieważ dopływ świeżego powietrza od dołu „wypycha” dym ku górze (tzw. kominowe działanie).
Rodzaje systemów oddymiania
Instalacje oddymiania można podzielić na dwie kategorie ze względu na metodę działania:
Oddymianie grawitacyjne

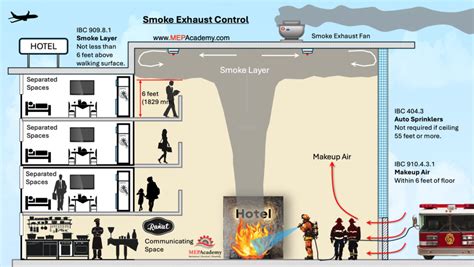

System grawitacyjny w pełni opiera się na zjawisku konwekcji gorących gazów, które unoszą się ponad chłodniejszymi warstwami powietrza. Aby wypchnąć dym przez klapy dachowe, system wykorzystuje podciśnienie powstające dzięki otwarciu otworów kompensacyjnych, przez które do wnętrza budynku napływa chłodne powietrze. Otwory te umieszczone są w wyższych partiach budynku, co pozwala na szybkie usuwanie dymu i trujących gazów na zewnątrz.
Oddymianie mechaniczne (wspomagane)
System oddymiania mechanicznego jest zaawansowaną alternatywą dla systemu grawitacyjnego. Obejmuje on urządzenia - np. wentylatory - które zapewniają stały ruch powietrza, co znacznie przyśpiesza oddymianie budynków. Jest to rozwiązanie znacznie bardziej wydajne w porównaniu do systemu grawitacyjnego, wymaga jednak większych nakładów finansowych oraz rozbudowanego układu zasilania.
Niezależnie od rodzaju instalacji, funkcje systemu oddymiania pozostają niezmienne. Wybór odpowiedniego systemu zależy od charakterystyki budynku, jego wielkości oraz przeznaczenia.
Wymogi prawne i normatywne
Aby system oddymiania mógł być stosowany w systemach przeciwpożarowych, musi spełniać określone wymagania prawne, normatywne i techniczne. Przepisy jasno wskazują, że to nie jest zwykły element instalacji elektrycznej, lecz urządzenie mające bezpośredni wpływ na bezpieczeństwo życia.
Podstawowe wytyczne określające wymagania wobec tego typu instalacji znajdują się w:
- Rozporządzenie MSWiA z 20 czerwca 2007 r. - wskazuje, że przyciski oddymiania należą do grupy wyrobów ppoż.
- Obwieszczenie Ministra Inwestycji i Rozwoju z dnia 8 kwietnia 2019 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065). To podstawowy akt prawny określający wymagania dotyczące projektowania i wyposażenia budynków w systemy oddymiania.
- Normy PN, w szczególności norma PN-EN 12101, dotycząca systemów kontroli dymu i ciepła.
- Polska norma PN-B-02877-4:2025-07 (nowa wersja, opublikowana w 2025 r.) regulująca projektowanie systemów grawitacyjnego oddymiania.
- Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej - Państwowy Instytut Badawczy, które opracowuje wytyczne dotyczące projektowania, instalacji i eksploatacji systemów oddymiania.
Zgodnie z przepisami, systemy oddymiania muszą być regularnie kontrolowane i serwisowane.
Projektowanie i instalacja systemów oddymiania
Instalacja oddymiająca stanowi element systemu przeciwpożarowego, przez co jego projektowanie rozpoczyna się równolegle z przygotowaniem planów samego budynku. Wiąże się to z rozplanowaniem stref pożarowych, które wymagają stosownych środków ochronnych w zależności od napowietrzenia hali, wykorzystanych materiałów budowlanych, obciążenia pożarowego oraz przeznaczenia konkretnych pomieszczeń.
Rozmieszczenie oraz ilość klap dymowych jest uzależniona od wytycznych podanych w normie PN-B-02877-4:2001 Ochrona przeciwpożarowa budynków - Instalacje grawitacyjne do odprowadzania dymu i ciepła - Zasady projektowania. Montaż systemu oddymiania wymaga także umieszczenia klap w taki sposób, aby czynniki atmosferyczne nie ograniczały ich możliwości ruchu. Kolejnym ważnym czynnikiem podczas wybierania konkretnego modelu klapy, systemu zasilania oraz detekcji jest odporność na temperatury.
Właściwy dobór przycisku do obiektu - czy to szkoły, biurowca, hali magazynowej czy garażu podziemnego - jest kluczowy dla zapewnienia bezpieczeństwa ludzi i spełnienia wymogów prawnych. Aby zapewnić bezpieczeństwo w miejscu pracy, należy pamiętać o montażu systemu oddymiania w magazynach i halach produkcyjnych!
Komponenty systemu oddymiania D+H (informacje ogólne)
W skład zaawansowanych systemów oddymiania, takich jak te oferowane przez producenta D+H, wchodzą różnorodne komponenty, które współpracując ze sobą, tworzą spójną i efektywną ochronę przeciwpożarową. Poniżej przedstawiamy ogólne funkcje wybranych elementów:
- Klapy oddymiające (np. typu DYMKLAP, FIRE) - są samoczynnymi urządzeniami oddymiającymi montowanymi na dachu budynku. Ich głównym zadaniem jest odprowadzenie dymu, toksycznych gazów i ciepła powstałych wskutek pożaru, w celu utrzymania dróg ewakuacyjnych w bezpiecznym stanie.
- Optyczne czujki dymu (np. OSD23, 3000 PLUS) - przeznaczone są do wykrywania obecności dymu w powietrzu, w początkowej fazie powstawania pożaru. Bazują na technologii rozpraszania światła w komorze detekcyjnej i monitorują środowisko w czasie rzeczywistym. Ich parametry elektryczne umożliwiają instalację w systemach sygnalizacji pożaru i oddymiania.
- Przekaźniki pomocnicze i moduły przekaźnika - stosowane są do sygnalizacji zdalnej uszkodzenia i alarmu, umożliwiając integrację z innymi systemami bezpieczeństwa.
- Moduły zamykania sekwencyjnego - pozwalają na otwieranie i zamykanie w prawidłowej kolejności nakładających się skrzydeł okiennych lub drzwiowych.
- Moduły przekaźnika sygnału pogodowego - przekazują sygnały zamknięcia z czujek pogodowych do kolejnych central oddymiania, co pozwala na zastosowanie jednej czujki pogodowej dla grupy central.
- Moduły wyłączania alarmu - przeznaczone są do wyciszania sygnału w zewnętrznych urządzeniach alarmujących, z automatycznym wyłączeniem po zadanym czasie.
