DDS 54/500 to elektryczny siłownik ramieniowy zaprojektowany dla grawitacyjnych systemów oddymiania i napowietrzania. Napęd ten został stworzony do automatycznego otwierania drzwi pełniących funkcję napowietrzającą lub ewakuacyjną, zarówno w codziennej eksploatacji, jak i podczas aktywacji systemu pożarowego. Serię DDS wyróżnia kompaktowa, wytrzymała konstrukcja oraz duża siła pchająca, co czyni ją idealnym rozwiązaniem do otwierania jedno- lub dwuskrzydłowych drzwi w strefach oddymiania, takich jak klatki schodowe. Siłowniki do drzwi napowietrzających są oferowane z kompletem konsol mocujących, co znacząco ułatwia ich montaż.
Kluczowe cechy i funkcjonalności siłownika DDS 54/500
Typ napędu i zasilanie
DDS 54/500 to elektryczny siłownik ramieniowy, zasilany prądem stałym 24 V DC (±15%). Mimo niskiego napięcia zasilania, napęd jest zdolny do wytworzenia siły pchania wynoszącej 500 N, co jest wystarczające do bezproblemowego otwarcia każdych drzwi. Prąd znamionowy siłownika wynosi 1,4 A.
Kąt otwarcia i szybkość działania
Siłownik zapewnia kąt otwarcia drzwi wynoszący około 90°. Czas otwarcia drzwi wynosi około 43 sekundy (przy prędkości wysuwu 12,4 mm/s), natomiast czas zamykania to około 52 sekundy. Prędkość wysuwu ramienia jest programowalna, co pozwala na dostosowanie jej do indywidualnych potrzeb.
Siła i trwałość
Siła pchania siłownika to 500 N, z dodatkową 20% rezerwą. Siła ciągnięcia wynosi 150 N. Dzięki specjalnej stabilizacji łańcucha, odpowiedzialnego za stopień rozwarcia ramienia siłownika, napęd może być obciążony dużą siłą ściskającą bez wpływu na jego poprawną pracę. Trwałość mechaniczna urządzenia przekracza 20 000 cykli pełnego otwierania i zamykania. Urządzenie jest wyposażone w wytrzymały łańcuch odporny na uderzenia i zabezpieczony przed korozją, co gwarantuje niezawodną eksploatację przez długie lata.
Zastosowanie w systemach oddymiania i ewakuacji
Drzwi napowietrzające

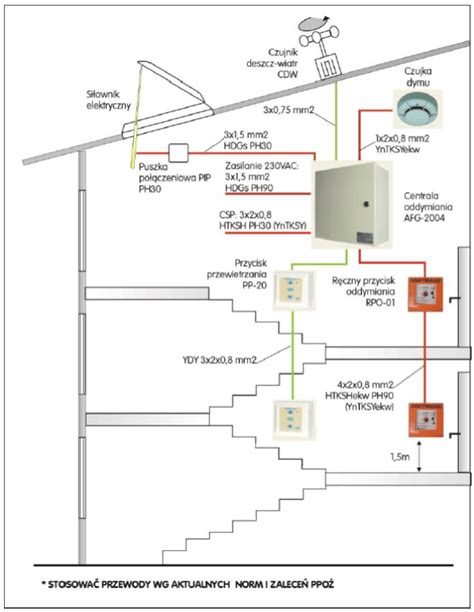

Napęd DDS 54/500 jest przeznaczony do drzwi pełniących funkcję doprowadzenia powietrza kompensacyjnego w systemach oddymiania. Wprowadzenie powietrza w dolnych partiach budynków poprawia naturalny ciąg, co umożliwia skuteczniejsze usuwanie dymu przez klapy i okna oddymiające zamontowane na wyższych poziomach. Aby oddymianie było efektywne, konieczne jest zapewnienie swobodnego dostępu powietrza w dolnych kondygnacjach budynku. Jeśli brakuje tam wystarczającej liczby okien, ich rolę powinny przejąć drzwi, które automatycznie otworzą się w momencie pożaru. Samo napowietrzanie polega na wpuszczeniu powietrza do wyznaczonej strefy w celu poprawy efektywności oddymiania, co umożliwiają skrzydła wyposażone w certyfikowane siłowniki drzwiowe.
Drzwi ewakuacyjne
DDS 54/500 może również współpracować z drzwiami ewakuacyjnymi sterowanymi z centrali RZN. W przypadku alarmu napęd zostaje aktywowany, powodując pełne otwarcie drzwi, co udrażnia drogę ewakuacyjną i zapewnia swobodny dostęp powietrza.
Współpraca z automatyką D+H
Napęd jest przystosowany do współpracy z centralami D+H, wyposażonymi w interfejs Powerline PLP1 lub SCS, a także z elektrozamkami automatycznymi. Dzięki pełnej współpracy z centralami oddymiania RZN, napędy DDS 54/500 działają jako zsynchronizowany element całego systemu, doskonale uzupełniając resztę instalacji. Napęd może pracować z centralami RZN D+H, w tym z nadzorem kierunku ruchu.
Parametry techniczne DDS 54/500
Poniższa tabela przedstawia szczegółowe parametry techniczne siłownika DDS 54/500:
| Parametr | Wartość |
|---|---|
| Typ napędu | Elektryczny siłownik ramieniowy |
| Zasilanie | 24 V DC (±15%) |
| Prąd znamionowy | 1,4 A |
| Siła pchania | 500 N (+20% rezerwy) |
| Siła ciągnięcia | 150 N |
| Kąt otwarcia drzwi | ok. 90° |
| Czas otwarcia | ~43 s (12,4 mm/s) |
| Czas zamykania | ~52 s |
| Opóźnienie startu | 3 s (dla elektrozamka) |
| Czas pracy | 30% ED / 10 min cyklu |
| Trwałość mechaniczna | > 20 000 cykli (pełnych otw./zam.) |
| Zakres temperatury pracy | -25°C do +55°C |
| Odporność ogniowa | 300°C / 30 minut |
| Stopień ochrony | IP33C |
| Poziom hałasu | ≤ 70 dB(A) |
| Długość siłownika | 522 mm |
| Przewód zasilający | Silikonowy 2,5 m, wtyczka z żyłami |
| Masa | 3000 g |
Funkcje programowalne
Siłownik DDS 54/500 oferuje zaawansowane możliwości cyfrowego programowania, które odbywa się przez interfejs Powerline PLP1 lub system komunikacji SCS w centralach D+H, eliminując potrzebę otwierania urządzenia. Dzięki temu, napęd można indywidualnie dostosować do specyficznych potrzeb i parametrów pracy.
| Funkcja | Opis |
|---|---|
| Kąt otwarcia | Programowalny do 90° |
| Długość wysuwu ramienia | Programowalna |
| Prędkość działania | Regulowana elektronicznie |
| Opóźnienie aktywacji | Ustawiane indywidualnie dla elektrozamków |
| Funkcja przeciwzaciskowa | Aktywna, 3-krotna próba cofnięcia |
| Tryb pracy z elektrozamkiem | Dedykowany, sygnał TÖ |
| Status logiczny | Odczyt stanów i błędów przez PLP1 |
Montaż i programowanie silnika radiowego SOMFY Altus 40 RS
Kompatybilność i opcje montażu
Współpraca z zamkami
Napęd jest kompatybilny z automatycznymi elektrozamkami i obsługuje dedykowany tryb pracy z elektrozamkiem. Współpracuje z większością zasuwnic, zwor i elektrozaczepów rewersyjnych dedykowanych do stolarki drzwiowej. Obsługuje elektrozamki 24 V DC (maksymalnie 1 A) przez osobny przewód TÖ. Możliwość bezpośredniego połączenia napędu z elektrozamkiem oraz innymi elementami ryglującymi zapewnia szybkie i bezproblemowe odblokowanie drzwi w razie potrzeby.
Warianty montażu
DDS 54/500 oferuje wiele możliwości montażu: na futrynie lub na skrzydle drzwi, zarówno przy drzwiach otwieranych do wewnątrz, jak i na zewnątrz, z użyciem dedykowanych konsol. Kompaktowa konstrukcja napędu pozwala na zamontowanie go zarówno na ścianie, jak i w ościeżnicy. Konsole montażowe są przewidziane do montażu na ścianie lub futrynie. W zestawie z napędem znajdują się konsole montażowe, które ułatwiają instalację. Dzięki temu inwestor nie jest zmuszony do często kosztownego przygotowania drzwi pod instalację, a sam montaż przebiega bezproblemowo, niezależnie od panujących w budynku warunków.
Wersja -V (z BRV)
Dostępna jest również wersja oznaczona "-V", która dodatkowo obsługuje BRV, czyli blokadę ruchu wstecznego, zwiększając tym samym bezpieczeństwo i kontrolę nad działaniem systemu.
Estetyka i personalizacja
Napędy DDS 54/500 mogą być polakierowane na dowolnie wybrany kolor, w tym również spoza standardowej palety RAL. Pozwala to na ich estetyczną integrację z różnymi aranżacjami wnętrz, sprawiając, że nie odznaczają się na tle stolarki drzwiowej. Dzięki temu możliwe jest uzyskanie estetycznego i w pełni funkcjonalnego rozwiązania do napowietrzania.
Niezawodność i bezpieczeństwo
Napędy DDS 54/500 firmy D+H to zaawansowana konstrukcja, która gwarantuje niezawodność i elastyczność użytkowania w różnorodnych środowiskach. Brak sztywnego połączenia ramienia siłownika ze skrzydłem drzwi pozwala na swobodne korzystanie z nich na co dzień, a napęd aktywowany jest tylko w przypadku alarmu. Napędy mogą być wyposażone w moduły, takie jak sygnalizacja stanu położenia czy funkcja współpracy z ryglami elektrycznymi FRA lub innymi napędami systemu wykonanymi w nowoczesnej technologii BSY+. Dodatkowo, siłowniki DDS 54/500 zostały wyposażone w wyłącznik przeciążeniowy, który zabezpiecza drzwi przed przypadkowym zniszczeniem. Dzięki wysokiej jakości wykonania i solidnej konstrukcji, charakteryzują się długą żywotnością oraz odpornością na uszkodzenia.
Potwierdzeniem wysokiej klasy napędów jest pozytywna opinia Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej, które w grudniu 2009 roku wydało świadectwo dopuszczenia ich do użytkowania. Dzięki temu użytkownicy mają gwarancję, że napędy DDS 54/500 w sytuacji zagrożenia pożarowego na pewno spełnią swoje zadanie, zapewniając niezbędny dopływ powietrza i udrażniając drogi ewakuacyjne.
