Oddymianie grawitacyjne jest jednym z najważniejszych systemów pozwalających na odprowadzenie dymu i ciepła podczas pożaru. Obok systemów nadciśnieniowych, które zabezpieczają przed zadymianiem, stanowi istotne zabezpieczenie przeciwpożarowe, służące przede wszystkim ochronie życia ludzkiego, mienia oraz konstrukcji budynku. W praktyce to właśnie dym, a nie sam ogień, stanowi największe zagrożenie - ogranicza widoczność, utrudnia ewakuację i szybko prowadzi do utraty przytomności.
Zasada działania systemu

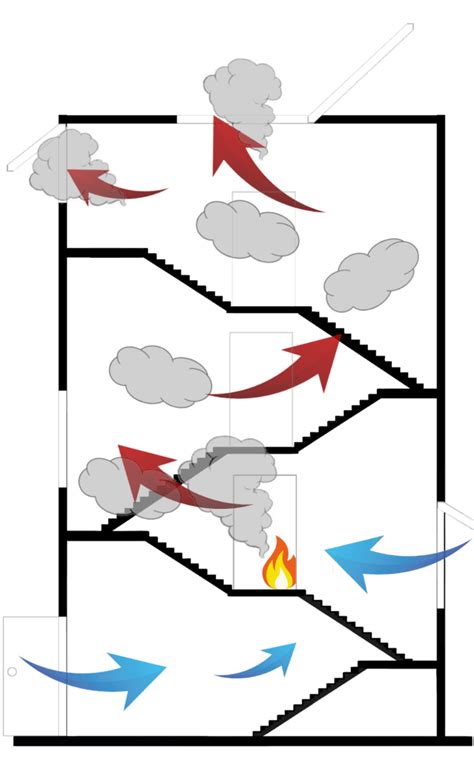

System oddymiania grawitacyjnego wykorzystuje naturalne zjawisko konwekcji, czyli unoszenia się gorącego dymu i gazów pożarowych ku górze, wynikające z różnicy gęstości między nagrzanym powietrzem a otoczeniem. Dzięki zamontowaniu klap oddymiających na wyższych piętrach lub na dachu, gazy spalinowe mogą swobodnie unosić się i być wyprowadzane poza budynek. Aby proces ten był skuteczny, konieczne jest doprowadzenie do pomieszczenia świeżego powietrza kompensacyjnego, co pozwala na usprawnienie naturalnego ciągu w dolnych częściach obiektu.
Kluczowe elementy systemu:
- Klapy oddymiające: otwierają się automatycznie w przypadku pożaru, umożliwiając wydostanie się dymu.
- Otwory napowietrzające: dostarczają świeże powietrze niezbędne do wypchnięcia dymu.

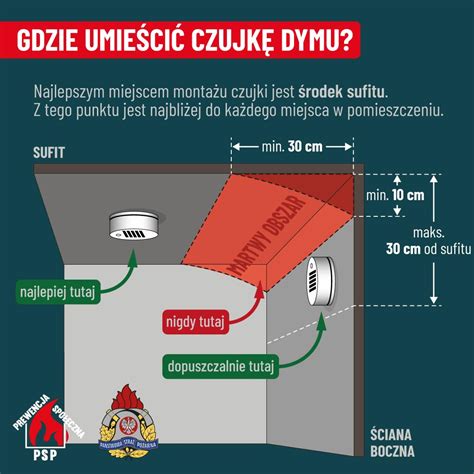

- Czujniki dymu i temperatury: wykrywają zagrożenie i uruchamiają system.
- System sterowania: centrala zarządzająca pracą klap i siłowników.
- Kurtyny dymowe: dzielą obiekt na sektory, ograniczając rozprzestrzenianie się dymu.
Zastosowanie i wymagania prawne
Systemy oddymiania grawitacyjnego są szczególnie istotne na klatkach schodowych oraz innych drogach ewakuacyjnych, gdzie ich zadaniem jest zapewnienie drożności i bezpieczeństwa. W Polsce przepisy budowlane oraz rozporządzenia określają, w których budynkach systemy te są obowiązkowe. Najczęściej wymagane są w:
- Wysokich budynkach mieszkalnych.
- Obiektach użyteczności publicznej (szkoły, szpitale, biurowce, hotele, centra handlowe).
- Halach produkcyjnych i magazynowych.
- Garażach podziemnych.
W praktyce oddymianie grawitacyjne najlepiej sprawdza się w budynkach o niskiej i średniej wysokości (zwykle do 5-7 kondygnacji). W obiektach o skomplikowanej architekturze często stosuje się systemy oddymiania mechanicznego lub wentylację o różnicowanym ciśnieniu.
Zalety i ograniczenia
| Zalety | Wady |
|---|---|
| Prostota konstrukcji i niezawodność | Zależność od warunków atmosferycznych (wiatr) |
| Niski koszt utrzymania i konserwacji | Ograniczona kontrola przepływu dymu |
| Możliwość wykorzystania do codziennej wentylacji | Niska skuteczność w małych, zamkniętych przestrzeniach |
Eksploatacja i konserwacja
Dla sprawnego działania systemu niezbędne jest prawidłowe zaprojektowanie przez specjalistów oraz regularne przeglądy techniczne. Systemy oddymiania podlegają określonym wymaganiom wynikającym z Warunków Technicznych oraz norm, takich jak seria PN-EN 12101. Brak regularnych serwisów prowadzi do najczęstszych nieprawidłowości, takich jak zablokowane klapy dymowe czy niesprawna automatyka sterująca. Warto pamiętać, że sprawne oddymianie to nie tylko wymóg prawny, ale przede wszystkim realna szansa na bezpieczną ewakuację.
Film instruktażowy uruchomienia systemu do odprowadzania dymu i ciepła z klatek schodowych ZODIC-M
