Przeciwpożarowy Wyłącznik Prądu (PWP) i Wyłącznik PV: Klucz do Bezpieczeństwa Instalacji

Przeciwpożarowy wyłącznik prądu (PWP) to jeden z kluczowych elementów każdej nowoczesnej instalacji elektrycznej, w tym fotowoltaicznej (PV). Choć jego obecność bywa pomijana, pełni on niebagatelną rolę w kontekście bezpieczeństwa pożarowego. Właściwe zlokalizowanie tego komponentu to nie tylko kwestia zgodności z przepisami, ale przede wszystkim ochrona życia, zdrowia oraz mienia użytkowników budynków.

Czym jest Przeciwpożarowy Wyłącznik Prądu (PWP) i Wyłącznik PV?

Przeciwpożarowy wyłącznik prądu (PWP) to specjalne urządzenie elektryczne, zaprojektowane do szybkiego i bezpiecznego odcięcia zasilania elektrycznego w sytuacji zagrożenia pożarowego. Jego podstawowym zadaniem jest odcięcie dopływu energii elektrycznej do instalacji i urządzeń, które mogą być źródłem zapłonu lub podtrzymywać pożar, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru (np. oświetlenie awaryjne, systemy wentylacji pożarowej).

W kontekście instalacji fotowoltaicznych, wyłącznik przeciwpożarowy PV (ang. Fireman Switch) to urządzenie lub zespół urządzeń umożliwiających szybkie ograniczenie napięcia niebezpiecznego w obwodach prądu stałego (DC) prowadzących od paneli do falownika. System ten musi umożliwiać szybkie ograniczenie napięcia do bezpiecznego poziomu (poniżej 120 V DC) w przewodach znajdujących się wewnątrz budynku - najlepiej w sposób automatyczny lub zdalny.

Dlaczego PWP jest niezbędny?

Rola PWP jest kluczowa w zapobieganiu rozprzestrzenianiu się ognia oraz minimalizacji szkód powstałych wskutek pożaru. Dzięki niemu możliwe jest szybkie odłączenie zasilania elektrycznego w razie pożaru, co znacznie zwiększa bezpieczeństwo zarówno osób, jak i mienia. Prawidłowo funkcjonujący wyłącznik przeciwpożarowy prądu zwiększa bezpieczeństwo zarówno ewakuujących się osób, jak i strażaków, może zapobiec ryzyku rozprzestrzeniania się ognia, a także przyczynia się do skuteczniejszej walki z ogniem.

Wymogi prawne dotyczące stosowania PWP

Konieczność stosowania przeciwpożarowych wyłączników prądu w instalacjach elektrycznych w budynkach wynika z szeregu przepisów prawnych. PWP jest zaliczany do urządzeń przeciwpożarowych, które z definicji mają zapobiegać powstawaniu pożaru, wykrywać i zwalczać go bądź ograniczać jego skutki.

Podstawowe regulacje prawne:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (t.j. Dz. U. z 2022 r. poz. 1225) - zgodnie z § 183 wymaga stosowania PWP w instalacjach elektrycznych.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2010 r. nr 109, poz. 719 z późn. zm.) - klasyfikuje PWP jako urządzenie przeciwpożarowe i wymaga, aby były wykonane zgodnie z projektem uzgodnionym przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych.
• Rozporządzenie Ministra Rozwoju i Technologii z 2024 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2024, poz. 1225) - aktualizuje i precyzuje wymogi.

Obiekty objęte obowiązkiem montażu PWP:

PWP jest wymagany w budynkach i obiektach, w których istnieje podwyższone ryzyko pożaru oraz tam, gdzie przepisy określają obowiązek stosowania takich zabezpieczeń. Zgodnie z przepisami, PWP należy instalować w:

• Obiektach o kubaturze brutto przekraczającej 1000 m³ (dotyczy również obiektów zabytkowych).
• Budynkach, w których znajdują się strefy zagrożone wybuchem.
• Halach produkcyjnych i magazynach z materiałami łatwopalnymi.
• Pomieszczeniach technicznych i serwerowniach.
• Parkingach podziemnych lub garażach wielopoziomowych.
• Budynkach użyteczności publicznej o dużym natężeniu ruchu osób.
• Obiektach o zwiększonym ryzyku pożaru, np. laboratoriach, stacjach paliw, kotłowniach.
• Budynkach mieszkalnych wielorodzinnych powyżej określonej wysokości (np. powyżej 12 m), gdzie konieczne jest szybkie odcięcie zasilania w razie pożaru.
• Szpitalach i placówkach ochrony zdrowia.

Warunkiem dopuszczenia PWP do użytkowania jest przeprowadzenie odpowiednich prób i badań, potwierdzających prawidłowość ich działania.

Zasady lokalizacji i oznakowania PWP

Lokalizacja wyłącznika ma kluczowe znaczenie dla jego skuteczności. Zgodnie z przepisami, PWP powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany. Powinien być zainstalowany w miejscu łatwo dostępnym i oznakowanym, tak aby możliwe było jego szybkie zidentyfikowanie i uruchomienie przez straż pożarną.

W przypadku instalacji fotowoltaicznych, lokalizacja wyłącznika ppoż. PV ma kluczowe znaczenie. W wielu przypadkach zaleca się stosowanie rozłączników ppoż. DC w pobliżu paneli, aby umożliwić odłączenie napięcia bezpośrednio przy źródle.

Budowa i elementy PWP

Przeciwpożarowy wyłącznik prądu (PWP) składa się z następujących elementów:

• Urządzenie wykonawcze: Aparat wykonawczy PWP, którym zazwyczaj jest rozłącznik lub wyłącznik, stanowiący element mechanicznego odłączenia dopływu energii elektrycznej do budynku. Jest on umieszczony w oddzielnej obudowie, instalowany w pomieszczeniu technicznym, w złączu kablowym lub przy wejściu do budynku.
• Urządzenie uruchamiające: Przycisk sterowania zdalnego PWP, często oznaczony kolorem czerwonym i umieszczony w pobliżu głównego wejścia do obiektu lub złącza. Pozwala on na podanie sygnału łącznikiem mono- lub bistabilnym do automatyki PWP lub bezpośrednio na cewkę urządzenia wykonawczego PWP. Należy pamiętać, że sam przycisk nie jest urządzeniem odcinającym zasilanie, a jedynie aktywuje urządzenie wykonawcze.
• Urządzenie sygnalizujące: Sygnalizator optyczny (np. dioda LED) wskazujący jednoznacznie o wyłączeniu zasilania w budynku poprzez świecenie ciągłe. Sterowany jest za pośrednictwem automatyki PWP lub bezpośrednio ze styków krańcowych urządzenia wykonawczego PWP. Sygnalizator może również informować o uszkodzeniach lub awariach PWP.

Rodzaje i schematy działania PWP

Istnieje kilka rozwiązań technicznych dla realizacji funkcji PWP, różniących się złożonością i poziomem bezpieczeństwa:

Podstawowe rozwiązanie (proste)

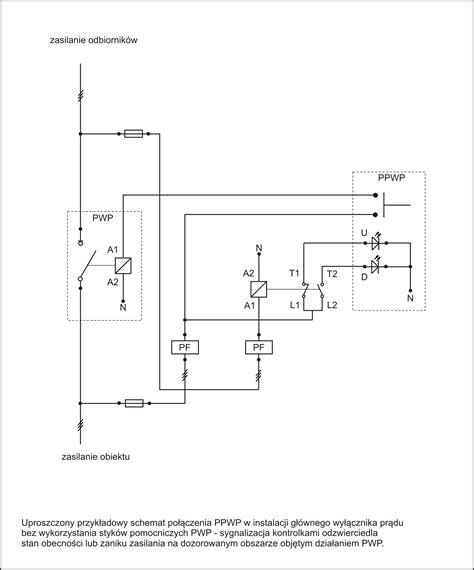

Urządzenia uruchamiające są połączone równolegle, co powoduje, że naciśnięcie dowolnego z nich wyłącza urządzenie wykonawcze i w rezultacie napięcie zasilające budynek. Urządzenie sygnalizacyjne jest sterowane z wyjść modułu lub bezpośrednio ze styków krańcowych urządzenia wyłączającego. To rozwiązanie nie posiada kontroli nad instalacją sterującą, co powoduje konieczność wzmożonych prac konserwacyjno-serwisowych. Zalecane jest dla obiektów ze stałą obsługą techniczną oraz możliwością czasowego wyłączenia zasilania budynku w celu testowania instalacji.

Rozwiązanie ze zwiększonym poziomem bezpieczeństwa (z wyzwalaczami)

W tym wariancie stosuje się wyzwalacze, które inicjują otwarcie styków urządzenia wykonawczego PWP:

• Wyzwalacz wzrostowy: Powoduje otwarcie styków w przypadku podania napięcia zasilającego na cewkę wyzwalacza.
• Wyzwalacz zanikowy: Powoduje otwarcie styków w przypadku zaniku lub obniżenia się napięcia poniżej wartości dopuszczalnej przez cewkę wyzwalacza.

Zasilanie niezbędne do zadziałania wyłącznika pobierane jest za pośrednictwem przerzutnika faz, mającego na celu zapewnienie energii do zadziałania wyzwalacza nawet po zaniku napięcia na jednej lub dwóch fazach. Dopuszcza się wykorzystanie wyzwalaczy 230VAC lub 24V (napięcie 24V stanowi zwiększony poziom bezpieczeństwa obsługi). W przypadku wykorzystania wyzwalaczy 230V do urządzenia uruchamiającego doprowadzone jest napięcie 230V, dlatego styk urządzenia uruchamiającego i lampki sygnalizacyjne muszą być dostosowane do pracy z takim napięciem.

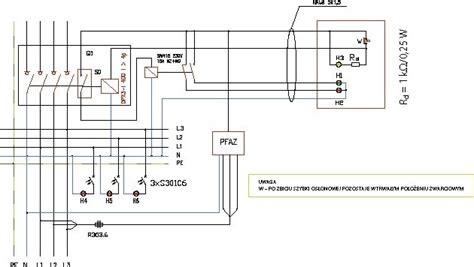

Rozwiązanie dla rozległych i skomplikowanych obiektów (z modułem MKIN-PWP)

Jest to rozwiązanie preferowane dla rozległych oraz skomplikowanych obiektów przemysłowych, biurowych i użyteczności publicznej, gdzie czasowe wyłączenie zasilania budynku do celów testowych jest utrudnione lub niemożliwe. Zwiększenie bezpieczeństwa polega na zastosowaniu dedykowanego modułu kontrolno-sterującego, np. MKIN-PWP. Moduł ten natychmiast po wykryciu uszkodzenia przewodu pomiędzy urządzeniem uruchamiającym a urządzeniem wykonawczym wyśle sygnał o uszkodzeniu do systemu nadrzędnego (np. SSP i/lub BMS).

Moduł MKIN-PWP pełni wiele funkcji:

• Kontrola ciągłości przewodu do urządzenia uruchamiającego.
• Sterowanie wyzwalaczem zanikowym lub wzrostowym.
• Odliczanie czasu opóźnienia do wyłączenia w przypadku współpracy z systemami UPS oraz wejściem zezwalającym na wyłączenie.
• Współpraca z integratorem lub centralą sterującą, pozwalając na zdalne wyłączenie zasilania.

Moduł MKIN-PWP posiada dodatkowo wyjścia realizujące funkcje takie jak sygnał wyłączający do następnej sekcji wyłącznika, sygnalizacja uszkodzenia modułu do systemów nadrzędnych, informacja o zadziałaniu urządzenia wykonawczo-sygnalizującego, sygnał wyłączający do systemów UPS. Cała automatyka sterująco-sygnalizująca zasilana jest z zasilacza buforowanego, zapewniając ciągłość dostawy energii na minimum 30 minut w przypadku zaniku zasilania przed wyłącznikiem PWP. Moduł MKIN-PWP może być również połączony z systemami integracji/integratorami lub innymi systemami wizualizacji za pośrednictwem interfejsu RS485 (protokół BacNET MS/TP lub Modbus).

Najczęstsze błędy przy montażu PWP

Mimo jasnych przepisów i zaleceń, w praktyce wciąż można spotkać się z błędami przy montażu PWP, które mogą obniżyć jego skuteczność:

• Zastosowanie niewłaściwego typu wyłącznika: Na przykład, użycie wyłącznika o niedostatecznym prądzie znamionowym lub wytrzymałości prądowej.
• Niewłaściwe podłączenie: Błędy w okablowaniu mogą prowadzić do nieprawidłowego działania wyłącznika.
• Śniedzenie styków: Gdy urządzenia są umieszczone w miejscach o podwyższonym poziomie wilgoci, może to spowodować nieprawidłowe działanie.
• Brak kontroli ciągłości instalacji sterującej: W prostszych rozwiązaniach uszkodzenie przewodu może uniemożliwić wyłączenie zasilania.
• Nieodpowiednia lokalizacja: Umieszczenie wyłącznika w trudno dostępnym lub nieoznakowanym miejscu.

Przeglądy i konserwacja PWP

PWP, jako urządzenie przeciwpożarowe, podlega obowiązkowi przeprowadzenia przeglądu technicznego i czynności konserwacyjnych w terminie ustalonym przez producenta, jednak nie rzadziej niż raz w roku. W aktualnych przepisach nie ma kryteriów określających formę kontroli wyłącznika przeciwpożarowego, ale zakres przeglądu powinien obejmować najważniejsze czynniki, które pozwolą upewnić się, czy urządzenie funkcjonuje dobrze i nie zawiedzie w najbardziej nieprzewidzianych sytuacjach. Regularne przeglądy i konserwacja są niezbędne, aby zapewnić niezawodne działanie urządzenia w sytuacji awaryjnej.

Korzyści ze stosowania PWP

Zastosowanie PWP w instalacjach elektrycznych przynosi szereg kluczowych korzyści, wpływających na ogólne bezpieczeństwo budynku i jego użytkowników:

• Zwiększenie bezpieczeństwa osób i mienia: Szybkie odcięcie prądu eliminuje ryzyko iskier, zapłonu oraz porażenia prądem podczas akcji ratowniczej.
• Minimalizacja szkód pożarowych: Ogranicza rozprzestrzenianie ognia przez przewody elektryczne i inne elementy instalacji.
• Ochrona sprzętu i instalacji: Zapobiega uszkodzeniom urządzeń elektrycznych i całej infrastruktury w przypadku pożaru.
• Spełnienie wymogów prawnych i norm: Zgodność z przepisami BHP i przeciwpożarowymi pozwala uniknąć sankcji i zapewnia zgodność z obowiązującym prawem budowlanym.
• Ułatwienie akcji ratowniczej: Pozwala na bezpieczniejsze i skuteczniejsze działania straży pożarnej, zwiększając ich bezpieczeństwo pracy.
