Systemy oddymiania grawitacyjnego (naturalnego) pełnią kluczową rolę w bezpieczeństwie pożarowym budynków. Ich głównym zadaniem jest usuwanie dymu i ciepła powstałego podczas pożaru, co pozwala na utrzymanie dróg ewakuacyjnych w stanie wolnym od zadymienia, umożliwiając bezpieczne opuszczenie obiektu. Jednocześnie systemy te zabezpieczają konstrukcję budynku przed uszkodzeniami termicznymi i opóźniają zjawisko rozgorzenia.
Zasada działania systemu grawitacyjnego
Działanie systemu opiera się na zjawiskach fizycznych, w szczególności na efekcie kominowym. Gorący dym, mający mniejszą gęstość, unosi się do wyższych partii budynku. System wykorzystuje ten naturalny wypór termiczny do odprowadzenia toksycznych gazów przez klapy lub okna oddymiające umiejscowione w górnej części strefy pożarowej.
Aby proces ten był skuteczny, niezbędne jest zapewnienie odpowiedniej ilości powietrza kompensacyjnego (uzupełniającego), które napływa do dolnych partii budynku przez specjalne otwory (drzwi, okna lub żaluzje). Powietrze to wypiera dym, tworząc zrównoważony przepływ.

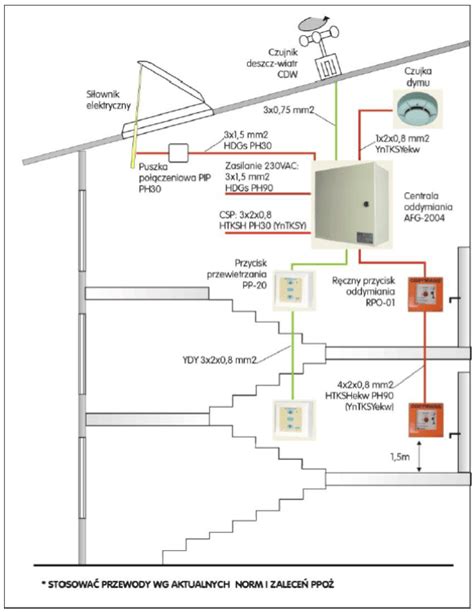

Elementy składowe instalacji
Typowa instalacja oddymiania składa się z:
- Klapy dymowe lub okna oddymiające: urządzenia montowane w najwyższym punkcie klatki schodowej lub strefy dymowej.
- Centrala oddymiania: jednostka zarządzająca, która odbiera sygnały z czujek i steruje siłownikami.
- System wyzwalający: czujki dymu, czujki temperatury oraz ręczne przyciski oddymiania (RPO).
- Otwory napowietrzające: drzwi, okna lub żaluzje w dolnej części budynku, otwierane automatycznie w momencie alarmu.
- Zasilacz rezerwowy: zapewniający ciągłość pracy systemu w przypadku zaniku napięcia sieciowego.
Wymagania prawne i projektowe
Obowiązek stosowania systemów oddymiania narzuca Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Instalacja musi być wykonana zgodnie z projektem uzgodnionym przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych.
Gdzie stosuje się oddymianie grawitacyjne?
Systemy te są szczególnie wymagane w:
- Klatkach schodowych (drogi ewakuacyjne).
- Budynkach wysokich i wysokościowych.
- Halach produkcyjnych i magazynowych.
- Garażach zamkniętych.
- Budynkach użyteczności publicznej (szkoły, biurowce, hotele).
Warto zaznaczyć, że w budynkach bardzo wysokich lub o skomplikowanej architekturze, gdzie grawitacja może być niewystarczająca, stosuje się nawiew mechaniczny lub systemy różnicowania ciśnienia.
| Parametr | System Grawitacyjny | Nawiew Mechaniczny |
|---|---|---|
| Zasada działania | Naturalny ciąg termiczny | Wentylator wymuszający przepływ |
| Zastosowanie | Budynki niskie (do ok. 5 kondygnacji) | Budynki wysokie, złożone obiekty |
| Odporność na wiatr | Niska | Wysoka |
Najczęstsze błędy w eksploatacji
Podstawowym błędem jest brak automatycznego otwierania otworów napływu powietrza kompensacyjnego. Poleganie na ręcznym otwieraniu drzwi przez użytkowników jest niezgodne z przepisami i niebezpieczne. System musi być w pełni zautomatyzowany - po detekcji dymu, centrala powinna w ciągu 60 sekund otworzyć zarówno klapy wylotowe, jak i otwory napowietrzające.
Konieczne jest również regularne serwisowanie systemu, przeprowadzanie prób funkcjonalnych oraz testów dynamicznych drzwi z siłownikami, aby uniknąć zablokowania dróg ewakuacyjnych w sytuacji rzeczywistego zagrożenia.
