System oddymiania stanowi kluczowe zabezpieczenie w budynkach, gwarantując optymalne warunki do ewakuacji ludzi w przypadku pożaru. Instalacje te montowane są w różnego typu obiektach - mieszkalnych, komercyjnych, użyteczności publicznej - i mogą być zintegrowane z innymi systemami wentylacji, a także dostosowane do indywidualnych potrzeb danej nieruchomości.
Podczas pożaru największe niebezpieczeństwo dla człowieka stanowi dym oraz trujące gazy. Szacuje się, że 9 na 10 osób przebywających w budynku umiera z powodu zatrucia wysoce toksycznymi gazami spalinowymi. W zamkniętej przestrzeni trujący dym bardzo szybko się rozprzestrzenia, blokując drogi ewakuacyjne i ratunkowe. Dym, zawierający tlenek węgla, węglowodory, tlenki azotu i rozgrzane związki chemiczne, dostaje się do płuc i śluzówki, prowadząc do poparzeń, zatrucia oraz utraty świadomości. Systemy oddymiania mają za zadanie błyskawicznie usunąć te zagrożenia na zewnątrz budynku.
Rodzaje Systemów Oddymiania
Systemy oddymiania można podzielić na dwie główne grupy: grawitacyjne i mechaniczne.
Systemy Oddymiania Grawitacyjnego

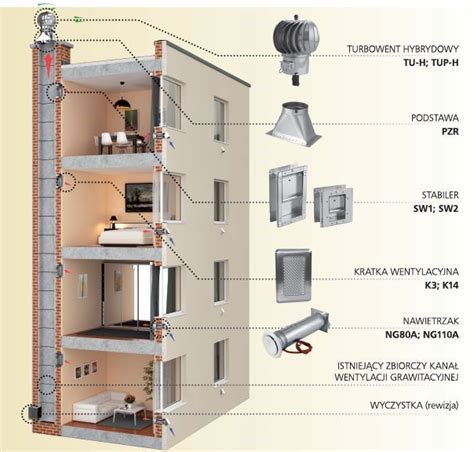

W przypadku systemów grawitacyjnych wykorzystuje się naturalne zjawiska fizyczne, takie jak nieszczelności i efekt przeciągu. Kluczowe jest w nich rozmieszczenie okien, klap oddymiających oraz innych elementów, które umożliwiają oczyszczenie drogi ewakuacyjnej. System ten nie wymaga zasilania w trakcie pracy, co czyni go niezawodnym nawet w przypadku awarii prądu.
System oddymiania grawitacyjnego jest wyzwalany przy pomocy czujki dymowej, przycisku oddymiania lub zewnętrznych urządzeń. Całością systemu zarządza centrala oddymiania. Napędy otwierają otwory oddymiające w fasadach lub w dachu budynku, przez które wydostają się na zewnątrz trujące gazy, dym i gorące powietrze. Dzięki temu drogi ewakuacji spełniają swoją rzeczywistą funkcję w kompleksowym zabezpieczeniu przeciwpożarowym budynku. W celu polepszenia naturalnego ciągu, w dolnych częściach budynku otwierane są dodatkowe elementy, doprowadzające świeże powietrze, np. skrzydła drzwiowe.
Systemy Oddymiania Mechanicznego (Wentylacja Przeciwpożarowa)
Systemy oddymiania mechanicznego, często nazywane po prostu wentylacją przeciwpożarową, wykorzystują elektryczne wentylatory do aktywnego odprowadzania dymu i tworzenia kontrolowanego przepływu powietrza. Pierwszym ogniwem systemu jest czujnik dymu lub przycisk uruchamiający, które wprowadzają całą instalację w ruch.
Gdy dojdzie do wybuchu pożaru, klapy i okna oddymiające ulegają natychmiastowemu uchyleniu, co pozwala odprowadzić dym na zewnątrz. Jednocześnie uruchomione zostaje działanie otworów napowietrzających, ulokowanych na dolnych kondygnacjach budynku. Często wykorzystywanym elementem systemu są też kurtyny dymowe, przeciwdziałające rozprzestrzenianiu się dymu. Systemy mechaniczne są bardziej niezależne od warunków zewnętrznych i skuteczne w wysokich budynkach, gdzie sama grawitacja jest niewystarczająca. Wymagają jednak zasilania i regularnej konserwacji, oferując w zamian precyzyjne sterowanie przepływem powietrza.
Systemy Hybrydowe
Istnieją również systemy oddymiania łączące zalety oddymiania grawitacyjnego i mechanicznego. W normalnych warunkach działają pasywnie, a w sytuacjach krytycznych są wspomagane przez wentylatory, co zwiększa ich elastyczność i skuteczność.
Wymogi Prawne i Standardy Bezpieczeństwa
Obowiązek instalacji urządzeń oddymiających wynika z § 245 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. Każdy nowoprojektowany budynek, na przykład obiekt użyteczności publicznej czy biurowiec, musi być wyposażony w systemy instalacji oddymiających. Jest to inwestycja obowiązkowa dla właścicieli budynków.
Zgodnie z § 270, pkt 7 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. wentylatory instalacji oddymiającej powinny być odporne przez co najmniej 120 minut na działanie temperatury 400 stopni Celsjusza. Polsko-europejska norma PN-EN 12101-3:2015-10 (Systemy kontroli rozprzestrzeniania dymu i ciepła - Część 3: Wymagania techniczne dotyczące urządzeń do mechanicznego odprowadzania dymu i ciepła) określa szczegółowo parametry techniczne, jakim powinny odpowiadać wentylatory instalacji przeciwpożarowej.
Warto pamiętać, że każde urządzenie oddymiające, od klapy po centralę, musi posiadać świadectwo dopuszczenia CNBOP lub oznaczenie CE, co potwierdza jego zgodność z normami i dopuszczalność do użytku w systemach przeciwpożarowych.
Rury Spiro jako Element Systemów Wentylacyjnych
Rura spiro, czyli spiralnie zwijany kanał z blachy, stanowi podstawę nowoczesnych instalacji wentylacji mechanicznej. Dzięki swojej specyficznej konstrukcji jest niezwykle szczelna i sztywna, co przekłada się na efektywny i cichy transport powietrza w domach, biurach czy obiektach przemysłowych. Można je porównać do układu krwionośnego budynku, który dostarcza świeże powietrze i usuwa zużyte, odgrywając fundamentalną rolę w funkcjonowaniu nowoczesnych, energooszczędnych obiektów.
Konstrukcja i Materiały Rur Spiro
Sekret rur spiro tkwi w ich unikalnej konstrukcji - blacha jest zwijana spiralnie, a specjalny zamek na zewnętrznej stronie tworzy trwałe i szczelne połączenie. Taki proces produkcji zapewnia im zaskakującą wytrzymałość mechaniczną, nawet przy użyciu stosunkowo cienkiej blachy.
Podstawowym materiałem, z którego powstają rury spiro, jest blacha stalowa ocynkowana. Warstwa cynku skutecznie chroni stal przed korozją, co ma ogromne znaczenie, ponieważ wewnątrz kanałów wentylacyjnych często panuje wilgoć, zapewniając trwałość instalacji przez długie lata.
W bardziej wymagających warunkach stosuje się również inne materiały:
- Stal nierdzewna i kwasoodporna - gwarantuje maksymalną higienę i jest odporna na agresywne środki chemiczne czy wysokie temperatury.
- Aluminium - jest bardzo lekkie i łatwe w montażu, co czyni je idealnym rozwiązaniem tam, gdzie liczy się niska waga całej konstrukcji.
Kluczową zaletą rur spiro jest ich idealnie gładka powierzchnia wewnętrzna. Minimalizuje ona opory przepływu, co oznacza, że wentylatory pracują wydajniej i ciszej, zużywając mniej energii elektrycznej.
Zalety Rur Spiro nad Kanałami Prostokątnymi
W przeszłości w wentylacji dominowały kanały prostokątne, które miały jednak sporo wad. Ich montaż był czasochłonny, a uzyskanie pełnej szczelności na łączeniach stanowiło wyzwanie, prowadząc do strat energii i spadku wydajności systemu. Rury spiro stały się złotym standardem, deklasując stare rozwiązania.
| Cecha | Rura Spiro | Kanał Prostokątny |
|---|---|---|
| Szczelność | Bardzo wysoka, dzięki fabrycznym zamkom | Trudna do osiągnięcia, ryzyko nieszczelności na łączeniach |
| Opory przepływu | Niskie (gładka, okrągła powierzchnia) | Wyższe (turbulencje w narożnikach) |
| Efektywność energetyczna | Wysoka - mniejsze zużycie energii przez wentylatory | Niższa - straty energii spowodowane nieszczelnościami i oporami |
| Higiena | Łatwiejsza w utrzymaniu (brak narożników) | Trudniejsza - zanieczyszczenia gromadzą się w rogach |
| Wytrzymałość | Wysoka sztywność przy niskiej wadze | Wymaga grubszej blachy i dodatkowych wzmocnień |
| Montaż | Szybki i prosty dzięki systemowym kształtkom | Czasochłonny i wymagający większej precyzji |
Rury spiro stworzyły system nie tylko wydajniejszy, ale też znacznie bardziej higieniczny. Ich okrągły przekrój zapobiega gromadzeniu się brudu w zakamarkach, co ułatwia czyszczenie i zapewnia lepszą jakość powietrza w budynku.
Parametry Techniczne i Normy dla Rur Spiro
Wybór odpowiedniej rury spiro do wentylacji wymaga zrozumienia kluczowych parametrów technicznych. Trzy najważniejsze informacje to szczelność, średnica oraz grubość blachy, z której wykonano rurę. To trio decyduje, czy instalacja będzie cicha, energooszczędna i bezpieczna.
Klasa Szczelności
Najważniejszym wyznacznikiem jakości jest klasa szczelności, określana literami od A do D zgodnie z normą PN-EN 12237. Im wyższa litera w alfabecie, tym mniejsze straty powietrza na łączeniach, co bezpośrednio przekłada się na oszczędności i efektywność systemu.
- Klasa A i B: Minimum, często spotykane w prostych systemach wentylacji grawitacyjnej lub przemysłowej.
- Klasa C: Przyzwoity standard w większości instalacji wentylacji mechanicznej, zapewniający niezłą wydajność.
- Klasa D: Złoty standard, niezbędny w nowoczesnych, energooszczędnych budynkach, a obowiązkowy w systemach z rekuperacją. Gwarantuje minimalne straty powietrza i maksymalną efektywność odzysku ciepła.
Przykładowo, instalacja wentylacyjna o przepływie 300 m³/h z rekuperacją o sprawności 90%, wykonana w klasie B (typowa nieszczelność 5%), może generować stratę 15 m³ ogrzanego powietrza na godzinę. W skali sezonu grzewczego to znaczące straty energii. Ta sama instalacja w klasie D zredukowałaby te straty niemal do zera.
Średnica Rury i Grubość Blachy
Średnica rury spiro musi być precyzyjnie dobrana przez projektanta. Zbyt mała średnica spowoduje duży opór i hałas, natomiast za duża to niepotrzebny koszt i problemy z montażem. W domach jednorodzinnych typowe średnice wahają się od 100 mm do 200 mm. System wentylacyjny oparty o rury spiro potrzebuje więcej przestrzeni do montażu niż systemy rozdzielaczowe, ze względu na większe średnice rur.
Grubość blachy, z której wykonana jest rura, wpływa na jej sztywność i odporność na podciśnienie. Standardowo stosuje się blachę o grubości 0,5 mm do 0,7 mm. W instalacjach przemysłowych, gdzie przepływy powietrza są ogromne, a ryzyko uszkodzeń mechanicznych znacznie wyższe, sięga się po grubsze blachy, nawet powyżej 1,0 mm.
Współczesne budownictwo zmaga się z paradoksem: im lepiej ocieplony jest budynek, tym straty ciepła przez wentylację stają się jego największym problemem energetycznym, sięgając nawet 60-70% w nowych domach. Stosowanie szczelnych kanałów, takich jak rury spiro, jest więc kluczowe do minimalizacji tych strat. Świadomy wybór komponentów, oparty na zrozumieniu norm, gwarantuje, że system będzie działał cicho i wydajnie przez lata, dostarczając czyste powietrze.
Praktyczne Zastosowanie Rur Spiro w Systemach Wentylacyjnych
Teoria to jedno, ale w praktyce każdy projekt wentylacyjny wymaga indywidualnego podejścia. Rura spiro, dzięki swoim właściwościom, jest wykorzystywana w różnorodnych zastosowaniach, gdzie kluczowe są wydajność, higiena i bezpieczeństwo, co ma bezpośrednie przełożenie na skuteczność systemów wentylacyjnych, w tym tych odpowiedzialnych za oddymianie.
Dom jednorodzinny z rekuperacją - komfort i estetyka
W nowoczesnym domu jednorodzinnym z rekuperacją wentylacja mechaniczna musi działać niemal niezauważalnie. Głównym celem jest stały dopływ świeżego powietrza bez uciążliwego hałasu. Kluczowe jest zastosowanie odpowiednio dobranych średnic rur (zazwyczaj 125-160 mm) dla niskiej prędkości powietrza, izolacji akustycznej oraz dyskretnego montażu (np. w zabudowie G-K lub nad sufitem podwieszanym). Dobre filtry w rekuperacji skutecznie chronią przed zanieczyszczeniami z zewnątrz, co poprawia jakość powietrza w pomieszczeniach.
Restauracja - bezpieczeństwo i odporność na tłuszcz
Profesjonalna kuchnia to jedno z najbardziej wymagających środowisk dla wentylacji. Instalacja musi radzić sobie z usuwaniem dużych ilości gorącego i wilgotnego powietrza, a także być odporna na osadzający się tłuszcz. Priorytety to wytrzymały materiał (np. gruba blacha ocynkowana, najlepiej stal nierdzewna), bezpieczeństwo pożarowe (materiały niepalne, 100% szczelności, aby ogień nie rozprzestrzeniał się kanałami) oraz łatwość czyszczenia (odpowiednia liczba otworów rewizyjnych).
Obiekt medyczny - najwyższy standard higieny
W przychodni, gabinecie stomatologicznym czy laboratorium jakość powietrza ma bezpośredni wpływ na zdrowie pacjentów i personelu. Wymagania są najbardziej rygorystyczne: materiał najwyższej klasy (stal kwasoodporna, odporna na korozję i dezynfekcję), najwyższa klasa szczelności D, zaawansowane filtry (np. HEPA) wyłapujące bakterie i wirusy, oraz możliwość regularnej dezynfekcji całego systemu.
Dobór rury spiro do wentylacji, a w konsekwencji do systemów oddymiania mechanicznego, to proces wymagający dogłębnej analizy potrzeb danego obiektu. Precyzja i skupienie na detalach, takich jak materiał i szczelność, decydują o żywotności, cichej pracy i ogólnej skuteczności systemu, w tym jego roli w bezpieczeństwie przeciwpożarowym.
Montaż Rur Spiro - Klucz do Skuteczności
Staranne przygotowanie i precyzja w montażu rur spiro to inwestycja, która zwraca się przez lata w postaci komfortu, niższych rachunków i, co najważniejsze, bezpieczeństwa. Proces instalacji składa się z kilku kluczowych etapów.
Planowanie Trasy i Precyzyjne Cięcie
Przed przystąpieniem do montażu należy dokładnie rozrysować całą trasę kanałów. Zasada jest prosta: im krócej i prościej, tym lepiej, ponieważ każdy dodatkowy zakręt zwiększa opory przepływu powietrza. Cięcie rur na wymiar najlepiej wykonywać specjalnymi nożycami do blachy lub szlifierką kątową z cienką tarczą do metalu. Po każdym cięciu koniecznie należy usunąć wszystkie ostre zadziory z krawędzi rury za pomocą pilnika do metalu lub gratownika, aby zapewnić gładkie i bezpieczne połączenie z kolejnym elementem.
Łączenie i Uszczelnianie
Poszczególne elementy systemu rur spiro łączy się za pomocą dedykowanych kształtek. Wyróżnia się dwa główne typy połączeń:

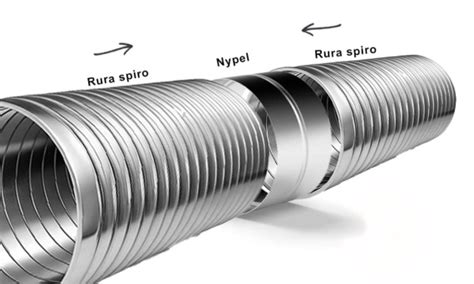

- Nypel: złączka wsuwana do środka rur, używana do łączenia dwóch prostych odcinków kanału.
- Mufa: złączka nasuwana na zewnątrz rur, służąca do łączenia kanału z innymi elementami, takimi jak kolana czy trójniki.
Samo wciśnięcie elementów to tylko połowa sukcesu. Absolutnym priorytetem jest dokładne uszczelnienie każdego styku. Używa się do tego specjalistycznych taśm aluminiowych, a najlepsze efekty dają kształtki z fabrycznie wbudowanymi uszczelkami EPDM. Gwarantują one najwyższą klasę szczelności (klasa D), która jest wręcz obowiązkowa w nowoczesnych systemach wentylacji mechanicznej z rekuperacją, a także w systemach oddymiania, gdzie szczelność jest krytyczna dla odprowadzania szkodliwych substancji.
Mocowanie i Izolacja
Prawidłowo zamocowana instalacja nie może drgać ani przenosić hałasu na ściany czy strop. Kanały podwiesza się na metalowych obejmach z gumową wkładką tłumiącą. To właśnie guma EPDM pochłania wibracje i sprawia, że wentylacja pracuje niemal bezgłośnie. Równie istotna jest izolacja. Każdy kawałek rury, w zależności od jej przeznaczenia (np. jako element systemu oddymiania mechanicznego), powinien być odpowiednio izolowany termicznie i akustycznie, aby zminimalizować straty ciepła i zapewnić cichą pracę. Izolacja jest kluczowa dla utrzymania efektywności energetycznej i komfortu użytkowania, a w kontekście bezpieczeństwa pożarowego może również wpłynąć na odporność systemu na wysokie temperatury.
