Skuteczne odwodnienie garażu i wymagania dla instalacji hydrantowych

Odpowiednie zarządzanie wodą w garażu oraz zapewnienie bezpieczeństwa pożarowego poprzez instalacje hydrantowe to kluczowe aspekty funkcjonalności i bezpieczeństwa każdego obiektu budowlanego. Niniejszy artykuł szczegółowo omawia rozwiązania w zakresie odprowadzania wody z garażu oraz wymagania dotyczące instalacji hydrantowych, bazując na aktualnych przepisach i praktycznych wskazówkach.

Odprowadzanie wody z garażu: Klucz do suchej i bezpiecznej przestrzeni

Gromadzenie się wody w garażu to częsty problem, szczególnie w klimacie umiarkowanym, gdzie opady deszczu i śniegu są regularne. Woda wnoszona do garażu wraz z pojazdem, czy to w formie deszczu, śniegu, czy błota, może powodować kałuże, śliskość powierzchni, a w konsekwencji - ryzyko wypadku. Skuteczne odprowadzanie wody jest więc konieczne dla zapewnienia czystości, bezpieczeństwa i komfortu codziennego użytkowania garażu przez wiele lat.

Thematic photo of a car entering a garage on a rainy or snowy day, showing water dripping from the vehicle onto the floor.

Korzyści i zagrożenia związane z odpływem w garażu

Decyzja o wykonaniu odpływu w garażu wiąże się z analizą zarówno korzyści, jak i potencjalnych zagrożeń dla użytkowników oraz samego budynku.

Zalety odpływu liniowego w garażu

  • Skuteczne odprowadzanie wody: Odpływ liniowy lub punktowy skutecznie zapobiegają powstawaniu zastoin wodnych, zapewniając szybkie i sprawne spływanie wody do kanalizacji lub zbiornika. Ułatwia regularne mycie podłogi, co przekłada się na wyższą estetykę i funkcjonalność pomieszczenia.
  • Bezpieczeństwo: Minimalizuje ryzyko powstawania kałuż i poślizgnięć, szczególnie zimą, gdy każda kałuża może stać się niebezpiecznym lodem.
  • Estetyka i trwałość: Dobrze zainstalowany odpływ liniowy jest praktycznie niezauważalny i nie przeszkadza w normalnym użytkowaniu garażu. Instalacja nie posiada ruchomych części, które mogłyby się z czasem zużywać lub niszczyć, co zapewnia jej długą żywotność.
  • Minimalne wymagania konserwacyjne: Obsługa odwodnień liniowych ogranicza się praktycznie tylko do okresowego czyszczenia kanałów i regularnej kontroli szczelności połączeń.
  • Zwiększenie wartości nieruchomości: Posiadanie sprawnego systemu odprowadzania wody może zwiększyć atrakcyjność nieruchomości.

Wady i potencjalne zagrożenia

  • Problemy z wilgocią: Nieprawidłowa instalacja odwodnienia może stać się źródłem problemów z wilgocią, prowadząc do powstawania pleśni, grzybów (niebezpiecznych dla zdrowia użytkowników) czy uszkodzenia konstrukcji. Zbyt mały spad posadzki, nieszczelności w instalacji lub źle dobrany syfon mogą powodować cofanie się wody i jej gromadzenie pod powierzchnią podłogi.
  • Koszty: Koszt instalacji, zwłaszcza w istniejącym garażu, gdzie wymagana jest ingerencja w posadzkę, może być znaczny.
  • Uszkodzenia: Możliwość uszkodzenia kratki, szczególnie jeśli nie jest przystosowana do obciążeń pojazdu.

Dlatego też, mimo wszelkich wad, jakie można znaleźć, instalacja korytka jest zalecana praktycznie w każdym garażu.

Rodzaje odpływów i ich charakterystyka

Wybór odpowiedniego typu odpływu ma kluczowe znaczenie dla skuteczności odwodnienia oraz komfortu użytkowania garażu. Do najpopularniejszych rozwiązań należą odpływy liniowe oraz odpływy punktowe, które różnią się nie tylko budową, ale także funkcjonalnością.

Odpływ liniowy

Odpływ liniowy to nowoczesne rozwiązanie, polegające na montażu długiego korytka odpływowego wzdłuż jednej ze ścian lub w poprzek wjazdu do garażu. Taki system zapewnia sprawne odprowadzanie wody i zanieczyszczeń z pojazdu. W przeciwieństwie do odpływu punktowego, który został zaprojektowany do odprowadzania wody z niewielkiego obszaru, odpływ liniowy pozwala efektywnie odprowadzić wodę nawet z dużych garaży. Działanie systemu opiera się na wykonaniu spadu w posadzce, dzięki czemu ciecz naturalnie ścieka w kierunku kratki i korytka. O wiele lepszym rozwiązaniem do garażu jest zastosowanie odwodnienia liniowego zamiast punktowego, gdyż droga, jaką musi pokonać woda, aby dostać się do odpływu, jest o wiele krótsza. Dodatkowo w przypadku liniówki nie ma potrzeby wykonywania tzw. koperty, co znacznie ułatwia formowanie spadków podłogi.

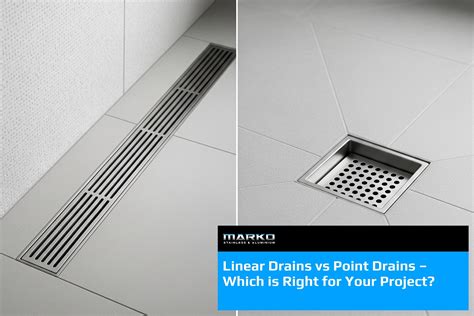

Infographic comparing linear and point drains, highlighting water flow and area coverage.

Odpływ punktowy (kratka ściekowa)

Odpływ punktowy działa na znacznie mniejszej powierzchni niż odwodnienie liniowe. Sprawdza się jedynie w niewielkich pomieszczeniach, gdzie spady podłogi kierują wszystkie ciecze w jedno miejsce.

Planowanie i instalacja odpływu w garażu

Prawidłowo przeprowadzona instalacja odpływu to gwarancja skutecznego działania systemu odprowadzania wody na długie lata. Kluczowe jest zaplanowanie każdego etapu prac, od wyboru materiałów, przez wyznaczenie lokalizacji, aż po montaż i podłączenie do kanalizacji lub zbiornika.

Lokalizacja odpływu

Odpływ liniowy należy zamontować w miejscu, gdzie będzie skutecznie zbierał wodę z posadzki. Odpływ powinien znaleźć się w najniższym punkcie garażu, co umożliwi skuteczne spływanie wody z całej powierzchni podłogi. Przy dużych powierzchniach garażowych zaleca się montaż kilku odpływów punktowych lub zastosowanie systemu liniowego. Jeśli planujesz budowę garażu, odpływ liniowy powinien być zaplanowany od razu, razem z wylewką betonową. Sposób ułożenia odwodnienia liniowego w garażu jest bardzo ważny i ma wpływ na jego użytkowanie.

Najczęściej spotykane sposoby montażu odpływu liniowego w garażu to:

  • Linia odwodnienia poprowadzona w osi (pośrodku) pojazdu: To najlepsze rozwiązanie, pozwalające zminimalizować koszty materiału przy jednoczesnym bardzo sprawnym odprowadzaniu wody z zaparkowanego pojazdu. Ściekająca woda z auta spływa od razu pod pojazd, nie powodując powstawania kałuży pod nogami wysiadającego kierowcy i pasażerów. Dodatkowo, auto nie będzie najeżdżać na ruszty odwodnień, co umożliwia zastosowanie niskiej klasy (tańszej) wytrzymałościowej odwodnienia (np. A15).
  • Dwie linie odwodnienia poprowadzone wzdłuż garażu w osi kół pojazdu: Rozwiązanie to w najszybszym tempie odprowadzi wodę z kół i ściekającą z auta, jednakże wymaga zastosowania odwodnień z rusztami (pokrywami) wykonanymi z żeliwa, co znacznie podnosi koszt systemu.
  • Linia odwodnienia poprowadzona wzdłuż bramy wjazdowej: Jest to bardzo często wykonywane, ale w większości przypadków bezsensowne rozwiązanie. System taki jest niezbędny tylko w przypadku, gdy podłoga garażu położona jest poniżej podjazdu (garaż wkopany jest pod ziemię). W takim przypadku linię powinno się ułożyć po zewnętrznej stronie bramy, aby zabezpieczała garaż przed wtargnięciem wody z zewnątrz.
  • Jedna linia odwodnienia poprowadzona w poprzek garażu: To niezbyt dobre rozwiązanie. Wymaga zastosowania wyższej klasy wytrzymałościowej rusztu (od B125), co wiąże się z wyższą ceną.
  • Linia odwodnienia poprowadzona pomiędzy pojazdami (garaż dwustanowiskowy): To najprostsze rozwiązanie dla garaży dwustanowiskowych, jednak powoduje, że woda spływa do środka garażu. W garażu dwustanowiskowym zaleca się wykonanie dwóch niezależnych linii w osiach pojazdów.

Dobrą praktyką jest projektowanie posadzki ze spadkiem 1,5-2% w kierunku kanału, co zapewnia szybki odpływ wody i zapobiega jej stagnacji.

Podłączenie do systemu odprowadzania wody

Jednym z głównych pytań jest kwestia odprowadzenia wody na zewnątrz. Często popełnianym błędem jest podłączanie odwodnienia liniowego do rury kanalizacyjnej, która została przewidziana na kratkę (odpływ punktowy). Może to nieść ze sobą nieprzewidziane problemy z przedostawaniem się przykrych zapachów do garażu. Rozwiązaniem w tym przypadku będzie syfon, który jednak może ograniczyć przepływ nawet 10-krotnie. Mimo to, w przypadku garażu, gdzie ilość ściekającej z auta wody nie jest zbyt duża, syfon powinien dobrze funkcjonować.

Innymi rozwiązaniami są:

  • Tunele rozsączające: Wykopanie koło garażu tunelu rozsączającego, do którego podłączamy odpływ. Jeśli w garażu nie będziemy używać wody np. do mycia pojazdów, to tunel taki na 100% spełni swoje zadanie.
  • Rury drenażowe: Wkopanie w ziemię pod odwodnieniem 2-5 metrów rury drenażowej i podłączenie do niej odwodnienia. Rozwiązanie to spełnia swoje zadanie jedynie, gdy grunt będzie wystarczająco chłonny.

Wybór materiałów i klasy obciążenia

Do wykonania systemu odwodnienia w garażu wykorzystuje się różnorodne materiały, które powinny cechować się odpornością na działanie wody, soli drogowej i obciążeń mechanicznych. Najpopularniejsze są żeliwne kratki i korytka z tworzyw sztucznych.

Wybór odpowiedniego odpływu liniowego do garażu powinien być oparty na parametrach technicznych i warunkach eksploatacyjnych. Pierwszym krokiem jest określenie klasy obciążenia, zgodnie z normą PN-EN 1433:

  • Klasa A15 (do 1,5 t): Odpowiednia dla garaży bez ruchu samochodowego po kratkach (np. odwodnienie w osi pojazdu). Ruszty wykonane ze stali ocynkowanej, stali nierdzewnej lub tworzywa (poliamidu lub polipropylenu).
  • Klasa B125 (do 12,5 t): Do standardowych garaży przydomowych, które wytrzymują ciężar samochodu osobowego oraz dynamiczne obciążenia podczas manewrowania.
  • Klasa C250 (do 25 t): Wysoce wytrzymałe, polecane do profesjonalnych garaży czy warsztatów, gdzie występuje intensywny ruch kołowy.

Ważna jest również głębokość i przepustowość kanału. Odpływy o głębokości 60-100 mm sprawdzą się w garażach domowych, gdzie objętość spływu jest umiarkowana. Jeśli garaż ma dużą powierzchnię lub znajdują się w nim stanowiska do mycia aut, warto wybrać kanały 100-150 mm o przepustowości powyżej 1,2-1,5 l/s. Niezwykle istotna jest również możliwość łatwego serwisowania. Zaleca się unikanie kanałów z rantami stalowymi, gdyż przy dłuższym użytkowaniu estetyka ich pozostawia wiele do życzenia - nie wytrzymują konfrontacji z solą drogową oraz chemią stosowaną do mycia podłóg i już po roku pokrywają się warstwą rdzy. Kanały wykonane z tworzywa zazwyczaj wyposażone są w system specjalnych zamków (pióro-wpust), co gwarantuje szczelność połączeń.

Table comparing different types of grating materials (galvanized steel, stainless steel, cast iron, polyamide) with their pros, cons, and typical load classes.

Koszty instalacji

Koszt odwodnienia liniowego zależy od kilku czynników, takich jak jakość materiałów, klasa wytrzymałości kratki oraz dodatkowe elementy systemu. Przykładowe ceny za metr odwodnienia liniowego:

  • Podstawowe systemy PVC: od ok. 80 do ok. 150 zł/m.
  • Odwodnienia stalowe klasy A15: około 150-300 zł/m.
  • Odwodnienia stalowe klasy B125: około 300-500 zł/m.
  • Systemy żeliwne klasy C250: około 500-700 zł/m.

Do kosztów materiałów należy doliczyć koszty instalacji, które mogą wynosić od 50 do 200 zł za metr, w zależności od zakresu prac i stanu podłoża. W przypadku istniejącego garażu cena może być wyższa ze względu na konieczność rozbiórki posadzki i wykonania spadków.

Hydroizolacja i drenaż dodatkowy

Skuteczne zabezpieczenie piwnicy i garażu przed wodą wymaga połączenia dwóch filarów: hydroizolacji i odwodnienia. Dopiero współdziałanie tych elementów gwarantuje ochronę przed zalaniem, zawilgoceniem i degradacją konstrukcji.

  • Hydroizolacje lekkie: Stosowane są, gdy woda nie wywiera parcia na konstrukcję, a grunt jest przepuszczalny (papy termozgrzewalne, folie fundamentowe, powłoki bitumiczne, membrany samoprzylepne).
  • Hydroizolacje ciężkie: Przeznaczone do miejsc narażonych na stałe i silne parcie wody na konstrukcję, wymagają kompleksowego zabiegu.

Hydroizolacja nie wystarczy, jeśli woda nie zostanie skutecznie odprowadzona z otoczenia budynku. Do tego celu stosuje się:

  • Drenaż opaskowy: Najpopularniejsza metoda ochrony fundamentów przed wodą napływową. Składa się z rur perforowanych otaczających budynek, warstwy filtracyjnej (żwir, geowłóknina), studzienek kontrolnych i odprowadzenia do kanalizacji deszczowej lub zbiornika.
  • Odwodnienia liniowe przed garażem: Wjazdy do garaży, zwłaszcza tych podziemnych, są narażone na spływ powierzchniowy. Zastosowanie odwodnień liniowych zatrzymuje wodę przed wjazdem i tym samym zapobiega zalewaniu przestrzeni garażowej.
  • Studzienki i wpusty w garażach i piwnicach: W przypadku dużych powierzchni wewnętrznych lub spadków posadzki warto stosować wpusty podłogowe, studzienki osadnikowe lub systemy przelewowe.
Diagram illustrating the combination of hydro-insulation, perimeter drainage, and linear drainage at a garage entrance for comprehensive water protection.

Wymagania dla wewnętrznych instalacji hydrantowych

Projekt każdej instalacji przeciwpożarowej powinien zacząć się od weryfikacji wymagań prawnych. Jeżeli celem pompowni będzie zasilanie wewnętrznej instalacji hydrantowej, pierwszym aktem prawnym idącym nam z pomocą jest Rozporządzenie MSWiA z 2010 roku w sprawie ochrony przeciwpożarowej budynków, które określa kluczowe parametry.

How Does Fire Code Affect Sprinkler System Requirements? - Inside the Firehouse

Podstawowe parametry i ciśnienia

  • Ciśnienie na zaworze odcinającym hydrantu wewnętrznego powinno zapewniać wydajność określoną dla wybranej prądownicy, ale nie może być mniejsze niż 0,2 MPa. Takie samo ciśnienie powinno być zapewnione dla zaworów hydrantowych.
  • Maksymalne ciśnienie robocze w rurociągach rozdzielczych i pionach instalacji wodociągowej przeciwpożarowej nie powinno przekraczać 1,2 MPa, przy czym na zaworach odbiorników nie powinno przekraczać 0,7 MPa.

Wymagana liczba hydrantów

  • 1 szt. hydrantu wewnętrznego w budynku średniowysokim (do 25 m ponad poziom terenu), jeżeli powierzchnia strefy pożarowej nie przekracza 500 m².
  • 4 szt. sąsiednich hydrantów lub zaworów hydrantowych:
    • w budynku wysokim i wysokościowym (powyżej 25m);
    • w strefie pożarowej produkcyjnej i magazynowej o gęstości obciążenia ogniowego przekraczającej 500 MJ/m² i powierzchni przekraczającej 3000 m².

Dobór pomp i zestawów pompowych

Pompy dobieramy zawsze na największy przepływ wynikający z kombinacji ilości jednocześnie działających hydrantów i ich wielkości oraz na ciśnienie potrzebne na pokonanie oporów i różnicy wysokości między pompami a hydrantem krytycznym (najbardziej niekorzystnie usytuowanym w budynku). Należy mieć na uwadze maksymalne ciśnienia dopuszczalne na wypływie z prądownicy/zaworu.

Przykład obliczeniowy dla zespołu budynków biurowo-usługowych z parkingami podziemnymi:

Dla budynku o 6 kondygnacjach nadziemnych i 2 podziemnych (średniowysoki SW):

  • Opory instalacji = 16 m
  • Wymagane ciśnienie na wyjściu z prądownicy = 20 m (0,2 MPa)
  • Wysokość geometryczna budynku = 25 m
  • Razem: 61 metrów.

Instalacja zasilana będzie w sposób bezpośredni z sieci wodociągowej, dla której przyjęto minimalne ciśnienie dyspozycyjne 2,0 bar = 20 m.

Na przyłączu wodociągowym przed zestawem pompowym należy zainstalować armaturę pomiarową - kontrolną w postaci filtra, zaworu antyskażeniowego oraz wodomierza.

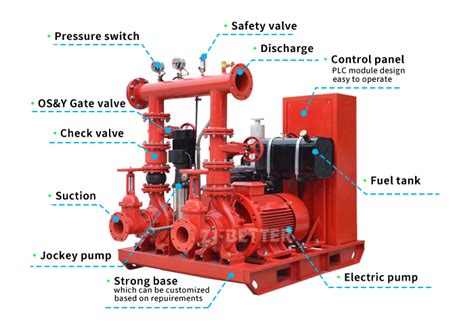

Detailed diagram of a fire pump system with all its components, including filters, anti-pollution valves, and flow meters.

Systemy dualne (połączenie instalacji ppoż. z bytową)

Przypadkiem, jaki często występuje w Polsce w budynkach, jest połączenie instalacji wodociągowej przeciwpożarowej z instalacją bytową. Taki system dualny jest bardziej wymagający w projektowaniu, ale dopuszczalny przez Polskie prawo pod kilkoma warunkami.

Przede wszystkim musimy spełnić wymagania Rozporządzenia w zakresie zabezpieczenia instalacji bytowej przed niekontrolowanym wypływem oraz zapewnienie priorytetu dla instalacji przeciwpożarowej, tak aby w każdym przypadku możliwe było uzyskanie żądanych parametrów jej pracy. Do tego celu stosuje się moduł odcięcia instalacji bytowej Wilo-MOIB. Moduł MOIB współpracuje ze sterownikiem SCe-Fire w certyfikowanych zespołach pomp pożarowych COR (1-4) Helix VF…/SC-FFS i pełni kilka ważnych funkcji:

  • W przypadku wykrycia przepływu w instalacji gaśniczej odcina automatycznie instalację bytową do czasu ręcznego resetu trybu pożarowego.
  • Ten sam czujnik przepływu realizuje jednocześnie funkcję aktywacji tzw. trybu pożarowego w całym urządzeniu oraz może aktywować drugi punkt pracy urządzenia, o ile parametry wymaganego ciśnienia w instalacji hydrantowej są wyższe niż w instalacji bytowej.
  • Drugi czujnik przepływu umieszczony na instalacji bytowej, tuż za przepustnicą z napędem, potwierdza, czy moduł zadziałał prawidłowo.

Pompownia musi zapewnić zawsze maksymalny obliczeniowy wydatek dla budynku, niezależnie od tego, czy jest to instalacja ppoż. czy bytowa. W przypadku zestawów pompowych posiadających tylko jeden tryb pracy, nastawa musi być wprowadzona na wyższy parametr (np. 61m sł. H2O). Aby zapobiec nieekonomicznej pracy urządzenia, należy wprowadzić oba punkty pracy do sterownika. Zestaw pompowy będzie pracował w trybie bytowym na parametrach niższych, a w przypadku wykrycia przepływu w instalacji ppoż. załączy się w trybie pożarowym na wyższy punkt pracy.

Diagram showing a dual water supply system for fire protection and domestic use, with a Wilo-MOIB module for automatic cut-off.

Jakość wody pitnej w instalacji gaśniczej

Woda w instalacji gaśniczej jest narażona na skażenie bakteriologiczne w wyniku stagnacji. Zgodnie z PN-EN 1717 woda ta nadaje się do kategorii V, co oznaczałoby, że jedynym sposobem na zabezpieczenie przed skażeniem jest stosowanie przerwy powietrznej (rozdział wody typu AA lub AB). Uniemożliwia to tym samym zasilenie obu instalacji z jednego zestawu pompowego. Aby temu zapobiec, należy zapewnić stałą wymianę wody w instalacji hydrantowej.

Certyfikowane zestawy pompowe i tryb pożarowy

Certyfikowane urządzenia z serii COR (1-4) Helix VF…/SC-FFS wyposażone są w sterowniki oraz falowniki z funkcją FIRE MODE, czyli z trybem pożarowym. Oznacza on, że w przypadku pożaru włączają się wszystkie pompy w zestawie i symultanicznie regulują swoją prędkość obrotową w celu dopasowania ciśnienia po stronie tłocznej do nastawionego. Wszelkie błędy są pomijane, a wyłączyć urządzenie można tylko ręcznie.

Przed przegrzaniem się pomp w trybie pożarowym, w sytuacji braku przepływu chroni specjalne obejście zapewniające zrzut wody chłodzącej z urządzenia. W tym miejscu pojawia się wymóg, aby w pomieszczeniu pompowni znajdował się odpowiedni odpływ. Zależnie od parametrów może to być studzienka drenażowa z odpływem grawitacyjnym lub pompą odwadniającą, kratka ściekowa z odpływem grawitacyjnym lub specjalny zbiornik naziemny. Woda z układu pomiarowego (służącego do okresowej kontroli parametrów pracy i testów odbiorowych/corocznych) musi być odprowadzona do zbiornika zasilającego, do studzienki lub w bezpieczne miejsce poza obrębem pompowni (drenaż garaży podziemnych, teren zielony). W przypadku zrzutu do studzienki jej odpływ musi być obliczony na chwilowy, maksymalny zrzut wody o parametrach całego zestawu pompowego. Test zestawu na pełnej wydajności zajmuje kilkanaście sekund. Należy pamiętać o zapewnieniu mocy dla wszystkich pomp w zestawie.
