Problemy z deską rozdzielczą w Opel Vectra i Signum: Przyczyny i ryzyko pożaru

Właściciele samochodów Opel Vectra i Opel Signum często zgłaszają różnorodne problemy związane z działaniem deski rozdzielczej oraz instalacji elektrycznej. Objawy te, choć z pozoru błahe, mogą wskazywać na poważniejsze usterki, które w skrajnych przypadkach mogą prowadzić do uszkodzenia instalacji, a nawet stanowić ryzyko pożaru. Poniższa artykuł szczegółowo omawia najczęściej spotykane przyczyny i sposoby ich rozwiązania.

Typowe objawy awarii deski rozdzielczej

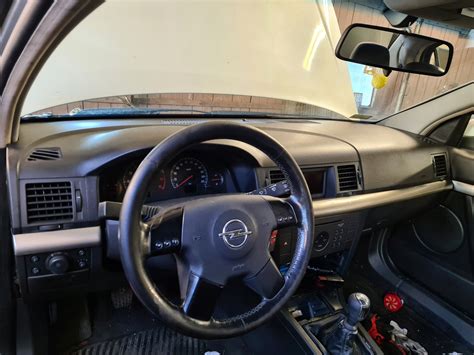

Kierowcy Opli Vectra i Signum często doświadczają nagłego zapalania się niemal wszystkich kontrolek na tablicy rozdzielczej podczas jazdy, po czym wskaźniki takie jak prędkościomierz i obrotomierz spadają do zera. Samochód mimo to kontynuuje jazdę bez widocznych usterek mechanicznych. Często opisuje się to jako efekt "choinki", gdzie zapalają się wszystkie możliwe kontrolki.

Inne charakterystyczne objawy to także:

• Całkowite wyłączenie się wszystkich zegarów (prędkości, obrotów, wskaźnika paliwa, temperatury) i podświetlenia deski rozdzielczej.
• Samochód może jechać normalnie, ale nic nie wyświetla się na desce rozdzielczej.
• Pojawiające się komunikaty o spalonych żarówkach (np. przednie lewe światło pozycyjne, tylne lewe światło pozycyjne), które faktycznie nie świecą, ale po jakimś czasie wszystko się naprawia, a żarówka okazuje się nieprzepalona i świeci.
• Samoczynne "naprawianie się" problemu po ponownym uruchomieniu silnika, otwarciu i zamknięciu drzwi kierowcy, odpięciu pasa bezpieczeństwa lub delikatnym uderzeniu ręką w deskę rozdzielczą.
• Problemy nasilające się po obfitych deszczach lub w warunkach zwiększonej wilgotności, co sugeruje związek z wilgocią lub zwarciem.
• Brak zasilania deski rozdzielczej, poza świecącą kontrolką "check engine".
• Pulsowanie nawiewu wentylatora kabiny w rytmie migających kierunkowskazów, co wskazuje na problem ze wspólnym obwodem elektrycznym.

Główne przyczyny problemów elektrycznych

Problemy z połączeniami i masą

Jedną z najczęstszych przyczyn niestabilnego działania deski rozdzielczej są problemy z połączeniami elektrycznymi i masą. Zimne luty, korozja oraz luźne styki mogą zakłócać przepływ prądu i komunikację między modułami.

• Zimne luty w liczniku: Użytkownicy zgłaszali, że problem ustępował po poprawieniu lutów na płytce drukowanej licznika, zwłaszcza przy pamięci i innych kostkach. Nawet w ASO w niektórych przypadkach wymiana płytki w liczniku rozwiązywała problem.

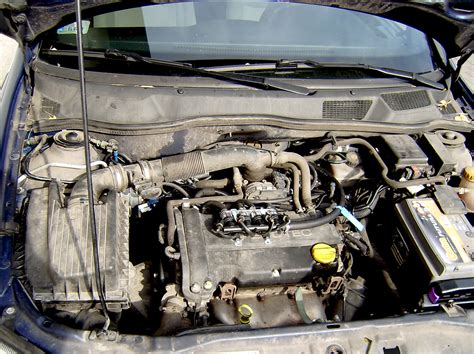

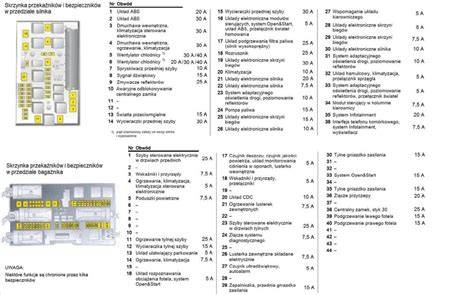

• Zaśniedziałe i brudne styki bezpieczników: Czyszczenie styków wszystkich bezpieczników (pod maską, we wnętrzu po lewej stronie kierowcy, w bagażniku), szczególnie tych z żółtawym nalotem, często przywracało normalne działanie zegarów i deski.
• Luźne połączenia masowe: Problemy z masą mogą objawiać się w różny sposób. Otwarcie drzwi, które zwiera stycznik sygnalizujący otwarcie drzwi z masą, może tymczasowo "naprawiać" problem, co wskazuje na słabe połączenie masy. Zaleca się sprawdzenie wszystkich połączeń masy z karoserią.
• Kostki i złącza: Nagromadzenie brudu, korozja przewodów lub luźne wtyki w złączach (np. kostka między gniazdem amortyzatora a zbiorniczkiem płynu hamulcowego na grodzi, złącze modułu ABS, złącze zegarów) mogą być źródłem problemów. Ich dokładne przeczyszczenie i wysuszenie często przynosi pozytywne rezultaty.

Uszkodzenia komponentów elektronicznych

W wielu przypadkach problem leży w awarii konkretnych elementów elektronicznych.

• Moduł CIM (Column Integration Module): Nieprawidłowe moduły CIM były montowane na początku produkcji (np. o kodzie ALFA XR, bazujące na jednym procesorze Motoroli). Uszkodzenia tego modułu mogą prowadzić do błędów komunikacji i awarii deski rozdzielczej.
• Płytka drukowana (PCB) licznika: Oprócz zimnych lutów, sama płytka może ulec uszkodzeniu, co wymaga jej wymiany.
• Przekaźniki: Uszkodzone przekaźniki (np. od nawiewu, kierunkowskazów) mogą powodować niestabilne działanie obwodów, objawiające się na przykład pulsowaniem nawiewu.
• Alternator i akumulator: Choć często sprawdzane przez elektryków i wykluczane jako bezpośrednia przyczyna, słaby akumulator, który nie stabilizuje napięcia, lub uszkodzony regulator napięcia mogą nasilać problemy.

Awarie magistrali CAN i komunikacji

Nowoczesne samochody, takie jak Opel Vectra i Signum, wykorzystują magistralę CAN (Controller Area Network) do komunikacji między różnymi modułami. Błędy w tej komunikacji są częstą przyczyną problemów z deską rozdzielczą i wyświetlaniem informacji.

Powszechnie występujące kody błędów, wskazujące na problemy z komunikacją magistrali CAN, obejmują:

• U2103 - Brak komunikacji z magistralą CAN (duża/mała szybkość).
• U2107 - Szyna CAN-BUS, brak komunikacji z BCM (Body Control Module).
• U2113 - Brak komunikacji CAN z modułem czujnika-diagnostycznego poduszki powietrznej (SDM).
• U2116 - Brak komunikacji magistrali CAN z zestawem wskaźników (IPC).
• U2117 - Brak komunikacji magistrali CAN z wyświetlaczem.
• U2139 - Brak komunikacji CAN z modułem sterowania kolumną kierowniczą (SCM) lub nieprawidłowe dane z modułu sterowania kolumną kierowniczą (CIM).
• U2140 - Brak komunikacji CAN z centralką elektryczną w komorze silnika (UEC).
• U2141 - Brak komunikacji CAN z tylną centralką elektryczną (REC).
• Inne, takie jak U1423 (Błąd parzystości szyny zbiorczej), U1422 (Przerwa w obwodzie szyny zbiorczej MRQ), U1421 (Przerwa w obwodzie szyny zbiorczej SCL).

Te kody wskazują na problemy z przesyłaniem danych między kluczowymi modułami pojazdu, co może destabilizować pracę całej elektroniki, w tym deski rozdzielczej i związanych z nią funkcji.

Ryzyko pożaru i bezpieczeństwo

Chociaż problemy z deską rozdzielczą rzadko są bezpośrednią przyczyną pożaru, ich ignorowanie może prowadzić do poważniejszych konsekwencji, w tym do zagrożenia pożarowego. Wszelkie usterki związane z instalacją elektryczną wymagają uwagi.

• Pulsowanie nawiewu: Jak ostrzegają specjaliści, objaw pulsującego nawiewu oznacza problemy elektryczne, które mogą się pogłębiać w czasie. Zignorowanie tego problemu w najgorszym wypadku może doprowadzić do uszkodzenia instalacji, przepalenia bezpieczników, a nawet pożaru wiązki elektrycznej.
• Przepalające się bezpieczniki: Regularne spalanie się tego samego bezpiecznika jest silnym sygnałem istnienia zwarcia lub przeciążenia w instalacji elektrycznej. Jazda z takim problemem jest niebezpieczna, gdyż świadczy o zwarciu grożącym pożarem. W przypadku pojawienia się dymu, topienia się izolacji kabli lub zapachu spalenizny pod deską rozdzielczą, należy natychmiast unieruchomić pojazd i wezwać pomoc mechaniczną.

Zawsze należy pamiętać o zasadach BHP: wszelkie prace przy instalacji elektrycznej samochodu powinny być wykonywane przy wyłączonym zapłonie i odłączonym akumulatorze, aby uniknąć zwarcia.

Diagnostyka i rozwiązania

Samodzielna diagnostyka i proste naprawy

Wiele problemów można zdiagnozować i rozwiązać samodzielnie, zaczynając od najprostszych kroków:

1. Czyszczenie styków: Dokładne przeczyszczenie szczotką drucianą styków wszystkich bezpieczników (zarówno tych dużych, jak i mniejszych), a także złączy, zwłaszcza tych pod maską, we wnętrzu po lewej stronie kierowcy i w bagażniku. Można użyć specjalistycznych środków czyszczących styki.
2. Sprawdzenie połączeń masowych: Multimetrem należy sprawdzić rezystancję pomiędzy punktem masowym a nadwoziem. Duże spadki napięcia lub wysoka rezystancja oznaczają konieczność czyszczenia lub wymiany przewodu masowego.
3. Inspekcja wizualna: Dokładne przejrzenie przewodów i wiązek pod kątem przetarć, uszkodzeń, śladów korozji czy amatorskich napraw (np. z wykorzystaniem złączek szybkozłącznych, które z czasem luzują się). Należy skontrolować newralgiczne punkty, takie jak przelotki drzwiowe, okolice schowka pasażera oraz podszybie.
4. Testowanie przekaźników: W przypadku pulsującego nawiewu, można testowo zamienić miejscami przekaźniki od nawiewu i kierunkowskazów, aby sprawdzić, czy objawy ustępują. Dostęp do skrzynki przekaźników znajduje się pod deską rozdzielczą od strony kierowcy i w komorze silnika.

Jeśli po wykonaniu tych czynności problem ustąpi, warto przeprowadzić test - włączyć nawiew na najwyższy bieg i zainicjować kierunkowskazy, obserwując czy pulsowanie zanikło, a deska działa stabilnie.

Pomoc specjalistyczna

Jeśli samodzielne działania nie przynoszą efektów lub problem jest złożony, niezbędna może okazać się wizyta u specjalisty:

• Elektronik samochodowy: Może on przeprowadzić dokładną diagnostykę elektroniczną, w tym sprawdzić główne ścieżki na PCB, naprawić zimne luty na płytce licznika lub w innych modułach (np. od drugiej strony licznika), a także zidentyfikować i usunąć zwarcia.
• Serwis autoryzowany (ASO) lub warsztat specjalizujący się w Oplach: Dysponują oni specjalistycznym sprzętem diagnostycznym (np. Tech2, Op-com), który pozwala na odczytanie i kasowanie błędów z różnych modułów (ABS ESP, BCM, CIM, DDM, PDM, DIS GID, ECU, REC, SDM, UEC, Zegary), a także na szczegółową analizę pracy modułów. Mogą również zająć się wymianą uszkodzonych komponentów, takich jak moduł CIM czy cała płytka licznika.

Lokalizacja zwarcia w przypadku przepalających się bezpieczników, czy też usunięcie awarii komunikacji CAN, może trwać od kilkunastu minut (czyszczenie masy) do kilku godzin (wymiana wiązki elektrycznej), w zależności od złożoności problemu.

Profilaktyka

Aby zminimalizować ryzyko wystąpienia problemów elektrycznych i potencjalnych zagrożeń, zaleca się:

• Unikanie prowizorycznych napraw instalacji elektrycznej i stosowania niewłaściwych złączek.
• Stosowanie oryginalnych części zamiennych oraz bezpieczników o właściwych wartościach.
• Regularne kontrolowanie stanu wiązek elektrycznych, zwłaszcza w miejscach narażonych na wilgoć, wibracje i przetarcia (np. przelotki drzwiowe, okolice schowka pasażera, podszybie).
• Uważne montowanie akcesoriów (np. alarmów, systemów audio), aby nie uszkodzić istniejących przewodów lub nie wcisnąć kabli na siłę w istniejące wtyczki.
