Detektor tlenku węgla to dla służb ratowniczych, takich jak pogotowie ratunkowe czy Ochotnicza Straż Pożarna, urządzenie o ściśle określonych wymogach. Choć mogłoby się wydawać, że czujniki tlenku węgla to podobne urządzenia o zbliżonych parametrach, kluczem do prawidłowego wyboru wykrywacza jest precyzyjne określenie parametrów, które mają istotne znaczenie w środowisku ratowniczym.
Kluczowe Wymogi dla Detektorów Tlenku Węgla w Ratownictwie
Gotowość do Pracy i Prostota Obsługi
Gotowość do pracy to absolutny priorytet. Podczas akcji ratowniczej nie ma czasu na kompletowanie i sprawdzanie sprzętu. Sprzęt musi być natychmiast gotowy do użycia. Ułatwiona obsługa jest równie istotna. Wiele dodatkowych opcji, choć atrakcyjnych w ofercie, podczas akcji ratowniczej, gdzie liczy się czas, a użytkownik działa w stresie, może być zbędnym utrudnieniem. Potrzebny jest sprzęt, który bez zbędnych czynności poda potrzebną informację o zagrożeniu tlenkiem węgla.
Akcja ratownicza to niewątpliwie stres, działanie pod presją czasu i natłok czynności. Przenośny czujnik tlenku węgla dla pogotowia ratunkowego ma w prosty i nie zajmujący sposób ostrzegać przed zagrożeniem ze strony czadu. Tym samym urządzenie ze skomplikowaną obsługą i licznymi możliwościami/opcjami nie będzie rozsądnym wyborem.
Odpowiedni Zakres Pomiarowy i Rozdzielczość
Wydawałoby się, że im większy zakres pomiarowy, tym lepiej. Niestety, to częsty błąd. Zakres musi być odpowiedni do zagrożenia i umożliwiać prawidłowy pomiar wartości niebezpiecznych, takich jak Najwyższe Dopuszczalne Stężenie (NDS) i Najwyższe Dopuszczalne Stężenie Chwilowe (NDSCh). Odpowiedni zakres pomiarowy powinien mieścić się w przedziale 0-300ppm, 0-500ppm lub 0-1000ppm, z rozdzielczością 0,1ppm lub 1ppm.
W przypadku pogotowia ratunkowego, jeżeli tlenek węgla występuje podczas akcji ratowniczej, to często w stężeniach powyżej 20ppm, co zazwyczaj oznacza konieczność ewakuacji z zagrożonego miejsca. Niemniej jednak, czujnik tlenku węgla dla pogotowia ratunkowego nie powinien mieć zbyt dużego zakresu pomiarowego, który mógłby utrudnić precyzyjny odczyt niższych, lecz wciąż niebezpiecznych stężeń.
Poniższa tabela ilustruje przykładowe wartości pomiarowe przy przyjętym błędzie rzędu 3%:
| Stężenie CO (ppm) | Błąd 3% (ppm) | Zakres 0-300 ppm | Zakres 0-500 ppm | Zakres 0-1000 ppm |
|---|---|---|---|---|
| 20 | ±0.6 | Odpowiedni | Odpowiedni | Ryzyko problemów z poprawnym pomiarem |
Widać wyraźnie, że najodpowiedniejsze zakresy to 0-300ppm oraz 0-500ppm. Zakres 0-1000ppm jest już na granicy i może mieć problem z poprawnym pomiarem wartości 20ppm.
Odporność na Wodór i Fałszywe Alarmy
Kolejnym ważnym parametrem jest odporność na wodór. Zasilanie urządzeń w karetce w postaci dodatkowych akumulatorów, podczas ich ładowania, może wydzielać wodór, który generuje fałszywe alarmy detektorów czadu. Wytwarzający się wodór z reguły nie stanowi zagrożenia dla zespołu ratowniczego ani samej karetki, lecz niestety standardowe sensory tlenku węgla reagują silnie nawet na niskie stężenia wodoru, co może prowadzić do niepożądanych fałszywych alarmów. Jednym ze sposobów radzenia sobie z tym problemem jest chowanie miernika tlenku węgla do szczelnego pojemnika na czas transportu.
Łatwość Noszenia i Wytrzymałość Konstrukcji
Miernik musi zapewniać łatwość i bezpieczeństwo noszenia. Wysoki stopień odporności jest kluczowy - ratownik podczas akcji nie może myśleć o tym, czy nie uszkodzi delikatnego urządzenia. Akcja ratownicza może przebiegać w różnych warunkach, często zanieczyszczenia oraz narażenie na oddziaływania mechaniczne są nieuniknione. Za ochronę przed pyłem i wodą odpowiada parametr ochrony IP (Ingress Protection). Im wyższy stopień, tym ochrona jest solidniejsza, np. IP67 lub IP68.
Typowym rodzajem uchwytu stosowanym w czujnikach tlenku węgla dla pogotowia ratunkowego jest metalowy klips „krokodylkowy”. Jest to sprawdzony standard, jednak istnieje ryzyko, że podczas intensywnych ruchów, niedokładnego zaczepienia itp., klips może puścić. Warto, aby urządzenie było wyposażone w ring („ucho”) umożliwiający zaczepienie np. do smyczy, co zabezpieczy detektor przed upadkiem lub zgubieniem w trakcie działań. Dostępne są również urządzenia z automatycznymi zaczepami zintegrowanymi z ubiorem.
Alarmowanie i Rejestracja Zdarzeń
Detektor tlenku węgla przeznaczony dla pogotowia ratunkowego powinien automatycznie alarmować w przypadku zagrożenia. Wykrywacz tlenku węgla musi samodzielnie powiadamiać o zagrożeniu - najlepiej optycznie, akustycznie i wibracyjnie. Wersje bez alarmowania, wymagające od użytkownika śledzenia pomiarów na ekranie, są dużym utrudnieniem dla ratowników.
Automatyczne powiadamianie o zagrożeniu to podstawa ochrony ratownika podczas akcji. Typowo urządzenie powinno mieć sygnalizację akustyczną, optyczną i wibracyjną. Jej parametry również mają znaczenie. Sygnał dźwiękowy o natężeniu 80 a 95 decybeli może wydawać się niewielką różnicą, jednak w praktyce, podczas działań ratowniczych w hałasie i trudnych warunkach, może to być różnica decydująca o tym, czy ratownik usłyszy sygnał ostrzegawczy. Oprócz standardowego pomiaru w trakcie użytkowania, warto, aby urządzenie zapisywało zdarzenia do pamięci. Rejestracja zdarzeń odbywa się niezależnie od czynności ratownika, więc nie wpływa na jego pracę, natomiast pozwala odtworzyć wartości pomiarowe zarejestrowane podczas akcji ratowniczej.
Certyfikacja i Jakość Sensora
Czasy, gdy marka producenta lub kraj produkcji były synonimem jakości i trwałości, raczej bezpowrotnie minęły. Głównym sposobem na wybór miernika tlenku węgla dla pogotowia ratunkowego pozostaje analiza parametrów urządzenia, certyfikacji oraz użytych komponentów, a w szczególności sensora. Warto zwracać uwagę na sensory renomowanych firm, takich jak City Technology, Membrapor czy DD-Scientific. Certyfikaty wydane przez europejską (najlepiej polską) czy amerykańską jednostkę to duża pewność odpowiedniej konstrukcji detektora.
Sensor detektora najczęściej chroniony jest specjalną membraną, która przepuszcza gaz, ale nie przepuszcza wody. Może ona z czasem się zanieczyszczać i nie przepuszczać gazu, czego urządzenie nie jest w stanie samodzielnie zdiagnozować. Jest to sytuacja niebezpieczna, ponieważ urządzenie, pomimo obecności gazu, nie będzie pokazywało zagrożenia. Istotne jest więc, aby przeprowadzać testy funkcjonalne, czyli sprawdzać, czy gaz dochodzi przez membranę do detektora.
Rodzaje Detektorów Tlenku Węgla: Jednorazowe vs. Serwisowalne
Mierniki Długoterminowe (Jednorazowe)
Mierniki jednorazowe, takie jak Single Gas Clip, mają przewagę, ponieważ raz włączone, działają przez określony czas (najczęściej 2 lata) bez potrzeby kalibracji okresowej ani ładowania baterii. W trakcie tego czasu nie trzeba ich serwisować, dzięki czemu są stale gotowe do pracy, pozostając np. w pojeździe. Po zakończeniu okresu eksploatacji podlegają utylizacji i należy zakupić nowe urządzenie. To unikatowa i bardzo przydatna cecha, szczególnie dla wszystkich służb pozostających w gotowości (np. pogotowie ratunkowe, straż pożarna) oraz dla użytkowników, dla których wysyłka do serwisu stanowi znaczny problem (np. zapewnienie urządzeń zapasowych czy trudności z dostawą w przypadku statków lub prac terenowych).
Mierniki z Wymiennymi Elementami i Wymagające Serwisu
Inny typ urządzeń wymaga regularnego ładowania lub wymiany baterii, a także okresowego serwisu. Wymaga to angażowania osób do pilnowania stanu zasilania urządzeń i terminów serwisu, aby zespoły miały zawsze gotowe urządzenia. Co do kosztów, obu rozwiązań są podobne, biorąc pod uwagę koszt czynności serwisowych, przesyłek, ładowania lub baterii, wymiany sensora itd. W tym przypadku im „więcej”, tym nie znaczy „lepiej”. Istnieją również mierniki umożliwiające kontrolę ich stanu online, co może znacznie ułatwić obsługę i zarządzanie.
Przykładowe Modele Detektorów Tlenku Węgla
Single Gas Clip
Single Gas Clip to jednogazowy detektor tlenku węgla (CO), siarkowodoru (H2S) lub tlenu (O2), w zależności od wybranej wersji. Detektor SGC nie wymaga kalibracji okresowej ani ładowania baterii w trakcie całego okresu eksploatacji (życia), który wynosi około 2 lat. Urządzenie sygnalizuje alarmy w stanach: Low (niski), High (wysoki), OL (przekroczenie zakresu), Err (uszkodzenie sensora) oraz EOL (End of Life - koniec czasu eksploatacji) poprzez sygnalizację akustyczną (95dB), optyczną i wibracyjną.
Miernik posiada czytelny alfanumeryczny wyświetlacz LCD o szerokim kącie widzenia, wbudowaną pamięć ostatnich 25 zdarzeń oraz możliwość zaprogramowania identyfikatora użytkownika. Charakteryzuje się dużą wytrzymałością i odpornością na warunki zewnętrzne, posiadając stopień ochrony IP67 (wodoodporny). Jego niewielkie rozmiary i niska waga ułatwiają codzienne użytkowanie, a menu dostępne jest za pomocą jednego przycisku. Solidne mocowanie zapewnia klips ze stali nierdzewnej wraz z uchem, umożliwiającym zawieszenie do oporządzenia lub na smyczy. Specjalna membrana stanowi osłonę sensora przed zanieczyszczeniami i wodą. Dostępna jest również specjalna wersja sensora CO oznaczona jako CO-H, odporna na wodór. Dla wartości bieżącej można ustawić alarm niski (ostrzeżenie) i wysoki (alarm).
Mierniki Single Gas Clip znajdują zastosowanie w różnych branżach. Używane są m.in. przez karetki pogotowia (ratownictwo medyczne), straż pożarną, służby mundurowe, załogi statków, obsługę obiektów morskich, pracowników służb komunalnych, firm wodociągowo-kanalizacyjnych, firm telekomunikacyjnych, służby BHP i ochrony przeciwpożarowej, inspektorów oraz osoby pełniące funkcje nadzorcze, inżynierów utrzymania ruchu.
Detektory CMM1800, AZ 7701 i CMM1810
CMM1800 to przenośny miernik zaprojektowany do wykrywania tlenku węgla w powietrzu, wykorzystujący wysokiej jakości elektrochemiczny sensor. Mierzy stężenie CO w zakresie 0 ~ 1000 ppm z dokładnością ± 5%. Urządzenie jest wyposażone w sygnalizację przekroczenia ustawionych progów alarmowych. Użytkownik może wybrać próg alarmu, po przekroczeniu którego aktywuje się sygnalizacja akustyczna.
W zakresie 35 ~ 200 ppm, wyświetlacz LCD pokazuje aktualne stężenie CO i emituje krótkie, przerywane sygnały dźwiękowe, których częstotliwość wzrasta wraz ze wzrostem stężenia tlenku węgla. Powyżej 200 ppm, wyświetlacz pokazuje aktualne stężenie CO i emitowany jest ciągły sygnał dźwiękowy. Miernik może działać w dwóch trybach pomiaru: dynamicznym (bieżące wartości) i odczytu wartości maksymalnych. Posiada funkcję rejestracji bieżącej i maksymalnej wartości pomiaru, a podświetlany wyświetlacz LCD ułatwia odczyt wskazań przy słabym oświetleniu. Urządzenie jest zasilane jedną baterią alkaliczną 9V, a stan naładowania baterii jest monitorowany w czasie rzeczywistym. Dzięki niewielkim wymiarom, wadze i prostej obsłudze, może być skutecznie używany jako ręczny, przenośny miernik CO przez różne służby techniczne, wszędzie tam, gdzie wymagany jest precyzyjny pomiar stężenia tlenku węgla.
AZ 7701 i CMM1810 to również przenośne mierniki przeznaczone do wykrywania tlenku węgla w powietrzu.
System Blackline G7c: Zaawansowane Bezpieczeństwo Osobiste
Najnowocześniejsze przenośne mierniki tlenku węgla dla pogotowia ratunkowego mogą być zintegrowane z systemami bezpieczeństwa osobistego, takimi jak system Blackline. Tego typu urządzenie, oprócz detekcji gazów, zawiera dodatkowe funkcje alarmowe, jak czujnik upadku, czujnik bezruchu, funkcję cyklicznego meldowania się oraz alarm SOS. Alarmy przesyłane są online do systemu nadzoru oraz na telefony wyznaczonych osób dla danego urządzenia. System umożliwia lokalizację użytkownika, komunikację głosową z urządzeniem oraz zdalny nadzór nad urządzeniami, co ułatwia określenie stanu i wszelkie czynności serwisowe. Taka integracja z systemem bezpieczeństwa ratownika podnosi poziom ochrony do nowego standardu.

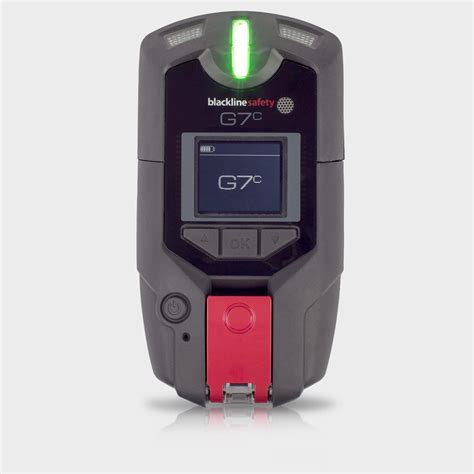

Blackline G7c to najbardziej zaawansowane urządzenie bezpieczeństwa dostępne na rynku. Łączy w sobie funkcje czujnika bezruchu, upadku, alarmu SOS, meldowania się, detekcji gazów, lokalizacji użytkownika, alarmowej komunikacji głosowej oraz komunikacji PTT (push-to-talk), a nawet wysyłanie informacji tekstowych. Blackline G7c wynosi ochronę na zupełnie nowy poziom, pozwalając nie tylko na bezpośrednią ochronę pracownika lub ratownika, ale także na zdalne monitorowanie i wezwanie pomocy, gdy zajdzie taka potrzeba.
Klasyczne czujniki bezruchu lub detektory gazów po prostu uruchamiają alarm świetlny i akustyczny, co może być dostrzeżone jedynie w bezpośredniej odległości. Jeżeli jednak nikogo nie ma w pobliżu, jest duży hałas, albo upadając, ciało przygniecie czujnik, to nikt nie będzie wiedział, że potrzebna jest pomoc. Stosowane w niektórych systemach technologie radiowe (połączenie z innym urządzeniem w pobliżu), Bluetooth (łączenie z telefonem lub urządzeniem bazowym w pobliżu) czy Wi-Fi (łączenie z bezprzewodową siecią internetową w pobliżu) wymagają kosztownej infrastruktury i są nieefektywne, co w praktyce utrudnia użytkowanie, a w wielu miejscach wręcz uniemożliwia.
System Blackline wykorzystuje nieporównywalnie większe, bezpieczniejsze i szeroko dostępne sieci GSM oraz lokalizację w oparciu o niezawodną sieć satelitarną GPS oraz wewnątrzbudynkową technologię GSM/BEACON. Co najważniejsze, Blackline G7c możemy używać prosto z pudełka bez budowania kosztownej infrastruktury lub skomplikowanej konfiguracji z innymi urządzeniami, również w strefie zagrożenia wybuchem (Ex).
Blackline G7c posiada wiele ważnych funkcji, które mogą być dowolnie konfigurowane w zależności od charakteru pracy i bieżących potrzeb. Zmiany można wprowadzać na bieżąco online, ale tylko z odpowiedniego poziomu zgodnie z przyznanymi uprawnieniami (np. kierownik działu, dowódca zmiany lub główny administrator). System Blackline automatyzuje dotychczasowe nieefektywne procedury, np. nadzór w formie cyklicznego zgłaszania się pracownika. Rozmiarami i wagą G7c jest podobny do innych mierników gazów, a wysoki stopień ochrony IP67 zapewnia dużą odporność. Do zawieszenia używany jest solidny stalowy zatrzask „krokodylkowy” oraz ucho. Unikatowym szczegółem jest fakt, że G7c posiada wymienne kartridże z sensorami, co umożliwia samodzielną wymianę kartridża, a nawet zmianę funkcjonalności. Dzięki szerokim możliwościom konfiguracji G7c znajduje zastosowanie praktycznie w każdej branży, stanowiąc realne wsparcie dla użytkownika, który może liczyć na pomoc, nawet gdy sam nie będzie mógł jej wezwać.
Zagrożenie Tlenkiem Węgla (Czadem) i Detektory Domowe
Czym jest Tlenek Węgla i Dlaczego jest Niebezpieczny?

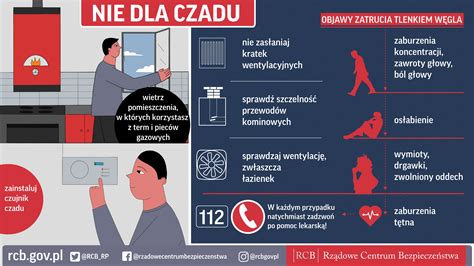

Zatrucie tlenkiem węgla (czadem) jest związane z faktem, że łączy się on z hemoglobiną 250 razy szybciej niż tlen, tworząc tzw. karboksyhemoglobinę, przez co blokuje rozprowadzanie tlenu w organizmie przez krew. Niebezpieczeństwo zaczadzenia jest również związane z tym, że tlenek węgla jest gazem niewyczuwalnym zmysłami człowieka - jest bezwonny, bezbarwny i pozbawiony smaku.
Najczęściej do wypadków związanych z zatruciem czadem dochodzi w łazienkach wyposażonych w grzałki wody przepływowej (tzw. termy gazowe czy junkersy) oraz podczas dogrzewania sypialni różnego rodzaju piecykami. Z tego względu wszystkie urządzenia, w których następuje spalanie gazu lub innych paliw (np. piece, kuchenki gazowe, podgrzewacze wody, kominki, kotły), powinny być regularnie serwisowane i kontrolowane.
Zastosowanie i Instalacja Domowych Czujników CO
W trosce o własne bezpieczeństwo, warto rozważyć zamontowanie w domu czujników tlenku węgla. Pomimo, że nie zapobiegają one powstaniu czadu, skutecznie mogą zaalarmować lokatorów mieszkania, w którym wydziela się ten niebezpieczny gaz, umożliwiając szybkie opuszczenie zagrożonego domu lub mieszkania.
Czujniki powinny być montowane zgodnie z zaleceniami producenta, najczęściej na wysokości wzroku, minimum 1,5 metra od podłogi oraz około 2 metry od urządzeń mogących być źródłem tlenku węgla. Detektorów tych nie należy montować zarówno w tzw. martwych przestrzeniach (np. wnękach zasłoniętych przez meble czy zasłony, w szczycie dachu, itp.), jak i tam, gdzie ich działanie będzie zakłócone przez bezpośredni dopływ świeżego powietrza (np. w pobliżu drzwi, okien, kratek wentylacyjnych, wentylatorów). Urządzeń tych nie powinno się również umieszczać w miejscach narażonych na działanie kurzu, brudu, aerozoli i domowych chemikaliów oraz w pomieszczeniach o dużej wilgotności powietrza.
Liczba czujników tlenku węgla, jakie należy zamontować w budynku, zależy od wielu czynników, m.in.: ilości i lokalizacji urządzeń mogących być źródłem CO, układu budynku i ilości sypialni. Generalną zasadą jest rozmieszczenie czujników w taki sposób, aby w przypadku ich zadziałania sygnał był słyszalny w sypialniach. Tak więc, jeżeli w budynku będzie znajdował się tylko jeden detektor CO, powinno się go instalować na korytarzu w pobliżu sypialni lub w samej sypialni! Należy zwrócić uwagę na fakt, że czujniki tlenku węgla nie wykrywają innych gazów (np. metanu, propanu, butanu).
Jak zainstalować czujnik tlenku węgla dla bezpieczeństwa w domu | Cincinnati Children's
Pierwsza Pomoc w Przypadku Zatrucia Czadem
W przypadku zatrucia tlenkiem węgla należy wynieść osobę poszkodowaną w bezpieczne miejsce z dostępem świeżego powietrza i wezwać służby ratownicze (pogotowie ratunkowe, Państwową Straż Pożarną). W przypadku zaburzenia świadomości jak najszybciej przystąpić do udzielania pierwszej pomocy. Jeżeli osoba poszkodowana nie oddycha i ma zatrzymaną akcję serca, należy natychmiast zastosować sztuczne oddychanie, np. resuscytację krążeniowo-oddechową (RKO).
