Konstrukcje żelbetowe charakteryzują się wysoką odpornością przeciwpożarową. Nie wyklucza to jednak uwzględnienia ich nośności ogniowej podczas projektowania. Ochrona przeciwpożarowa konstrukcji żelbetowych dotyczy zarówno stropów, belek, słupów, jak i ścian. Zgodnie z obowiązującymi przepisami, każdy element konstrukcji, poza ciężarem własnym, powinien charakteryzować się odpornością pożarową. Bezpieczeństwo pożarowe konstrukcji budowlanych jest jednym z ważniejszych zagadnień niezawodności budowli, które w Prawie budowlanym postawiono na równi z nośnością i statecznością konstrukcji.
Czym jest otulina zbrojenia i jakie funkcje pełni?
Z tematem zbrojenia elementów żelbetowych nieodłącznie wiąże się kwestia grubości otuliny. Otulina zbrojenia to beton pomiędzy zbrojeniem a zewnętrzną krawędzią elementu z żelbetu. Otulina powstaje naturalnie w procesie betonowania - pod warunkiem, że pręty są utrzymane we właściwej pozycji przez dystanse. W budownictwie najczęściej stosuje się grubości otuliny z zakresu od 20 do 55 mm, w zależności od przeznaczenia konstrukcji. Ważne jest, aby pamiętać, że otulina nie jest „zapasem betonu”, a jej właściwa grubość musi być zapewniona od pierwszego zbrojenia.
Kluczowe funkcje otuliny
Otulina zbrojenia pełni trzy ważne funkcje:
- Spojenie betonu z prętem: Dzięki temu obciążenia, którym poddawany jest element żelbetowy, przenoszone są na wewnętrzne zbrojenie.
- Zabezpieczenie prętów przed korozją: Chroni pręty przed utlenianiem się i innego rodzaju degradacją w wyniku działania czynników agresywnych (np. sól morska, chlorki), które wpływają na wytrzymałość całego elementu.
- Ochrona zbrojenia przed działaniem wysokich temperatur podczas pożaru: Przegrzana stal konstrukcyjna traci swoje parametry, co w konsekwencji może prowadzić nawet do zawalenia się budynku.
Zachowanie Konstrukcji Żelbetowych w Warunkach Pożaru
Beton charakteryzuje się wysoką ognioodpornością w przypadku odpowiedniego zaprojektowania, stanowiąc skuteczną ochronę ogniową. Dzięki swojej porowatej strukturze zapewnia niską szybkość wzrostu temperatury w przekroju, a jego masa daje dużą zdolność magazynowania ciepła. Jednakże w trakcie działania ognia nośność elementów betonowych spada wraz ze wzrostem temperatury. Następuje wówczas wydłużenie termiczne składników betonu, parowanie wilgoci, przyrost ciśnienia w porach, a także pogorszenie właściwości mechanicznych betonu i stali zbrojeniowej.

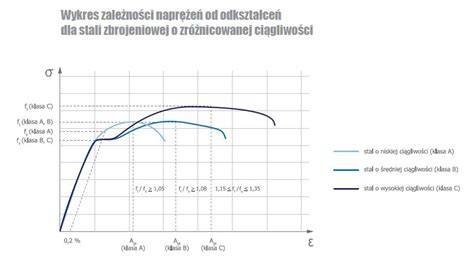

Wpływ wysokiej temperatury na beton i stal
Spadek wytrzymałości betonu w wyniku działania wysokiej temperatury zachodzi zupełnie inaczej niż w stali zbrojeniowej. Beton traci swoją wytrzymałość po przekroczeniu temperatury powyżej 500°C. Stal zbrojeniowa posiada znacznie niższą odporność na działanie wysokich temperatur. Wraz ze wzrostem temperatury stal zaczyna się wydłużać, przez co dochodzi do spękania i odspojenia otuliny. Stal zbrojeniowa w wyniku działania temperatury wynoszącej 500°C osiąga swoją granicę plastyczności, przez co traci swoje właściwości.
Rola grubości otuliny w ochronie przeciwpożarowej
Odpowiednia grubość otuliny stanowi kluczową ochronę dla prętów zbrojeniowych. Odporność stali na działanie wysokich temperatur wzrasta wraz z grubością otuliny. Wzrost temperatury w pierwszych minutach pożaru idealnie obrazują krzywe normowe. Kluczem do zwiększenia wytrzymałości budynku jest zapewnienie odpowiednio wysokiej odporności ogniowej poszczególnych elementów konstrukcyjnych.
Projektowanie Otuliny Ze Względu na Odporność Ogniową Słupów
Istotne jest, aby już na etapie projektowania określić granice temperatur, przy których element konstrukcyjny straci swoją nośność. Projektanci dobierają otulinę zgodnie z normą PN-EN 1992-1-1 (Eurokod 2) na podstawie klas ekspozycji. W praktyce, obliczaniem grubości otuliny zajmują się projektanci budynków, a informacje te znajdują się już w projekcie.

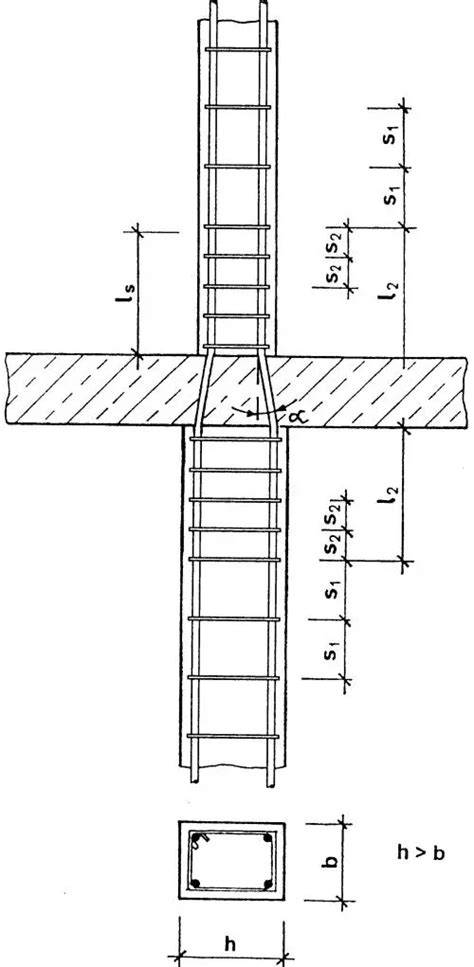

Minimalne wymiary i otulenie w słupach
Eurokod 2 definiuje szczegółowe reguły ogólne i reguły dla budynków, w tym wyznacza minimalne wymiary i otulenie osiowe dla słupów żelbetowych o przekroju prostokątnym lub kołowym (np. Metoda A i Metoda B). Wymagania dotyczące otuliny ppoż. są kluczowe dla zapewnienia bezpieczeństwa. Dla wykonawcy ważne jest, aby szukać na rysunkach oznaczeń typu C25/C30/C50 (mm). Ważne jest, aby trzymać się wartości otuliny nominalnej. Zwiększanie otuliny „dla bezpieczeństwa” nie zawsze jest lepszym rozwiązaniem i może prowadzić do niepożądanych efektów. Należy stosować projekt, Eurokod 2 i instrukcje producentów.
Dodatkowe Metody Zwiększania Odporności Ogniowej Elementów Żelbetowych
W celu zwiększenia odporności ogniowej elementów betonowych, w tym słupów, można stosować różnego rodzaju izolacje przeciwogniowe. Zadaniem izolacji jest zwiększenie odporności ogniowej, a także spowolnienie wzrostu temperatury stali zbrojeniowej.
Natryski ogniochronne
Ogniochronne natryski to sprawdzone i bardzo efektywne zabezpieczenie materiałów konstrukcyjnych, które z natury nie są odporne na działanie wysokiej temperatury. Metoda ta jest bezinwazyjna i nie obciąża konstrukcji nośnej, a dzięki swojej strukturze może nadać industrialny styl wykończenia. Natryski ogniochronne mogą być stosowane na elementach stalowych, żelbetowych, a także na stropach belkowo-pustakowych czy stropach żelbetowych na blasze trapezowej. Występują w formie proszku, będącego mieszaniną cementu lub gipsu z dodatkiem włókien (np. wermikulitu, wełny skalnej) i plastyfikatorów, nakładanego za pomocą odpowiednich agregatów. Grubość nakładanej warstwy zależna jest od rodzaju produktu ogniochronnego, temperatury krytycznej, wymaganej odporności ogniowej konstrukcji budynku oraz współczynnika masywności elementów konstrukcji. Przed aplikacją konieczne jest odpowiednie przygotowanie podłoża (musi być suche i czyste).
Niektóre z produktów natryskowych posiadają również właściwości izolacji akustycznej, co jest dodatkowym rozwiązaniem przy spełnianiu wymagań odpowiedniej akustyki stropów garaży czy klatek schodowych. Maszyny natryskowe pozwalają uzyskać wygłuszenie na powierzchniach o dowolnych kształtach, co jest przewagą nad płytami w przestrzeniach z zainstalowanymi już instalacjami.
Automatyczne Grafiki Filmy i Reklamy z AI - Higgsfield Canvas
Farby pęczniejące
Farby pęczniejące to estetyczne rozwiązanie pozwalające na wykonanie zabezpieczenia przeciwpożarowego konstrukcji stalowej do klasy R15 - R60 za pomocą niewielkich grubości powłoki. Farby te są zazwyczaj wodorozcieńczalne i służą do zabezpieczeń konstrukcji zarówno wewnątrz, jak i na zewnątrz budynków. Podczas pożaru, po osiągnięciu temperatury około 100°C, w farbie rozpoczynają się procesy chemiczne, które w efekcie doprowadzają do pęcznienia, tworząc nawet 5 cm izolacji ogniowej z 1 mm nominalnej powłoki. System farb pęczniejących wymaga odpowiedniego przygotowania podłoża (stal musi być wolna od rdzy, kurzu, odtłuszczona), zastosowania powłoki z farby podkładowej (przeciwkorozyjnej), warstwy pęczniejącej farby ogniochronnej oraz warstwy wykończeniowej.
Zabudowy z płyt ogniochronnych
Okładziny z płyt ogniochronnych to rozwiązanie, dzięki któremu w trwały i elegancki sposób można wykonać zabezpieczenie konstrukcji w klasach R30-R240. Płyty ogniochronne to specjalna mieszanka magnezowo-wapienno-krzemiankowa, wzmocniona siatką z włókna szklanego i pokryta warstwą celulozy. Zabudowy płytami wykonuje się w zależności od przewidywanych stron nagrzewania elementu. Mogą być wykorzystywane do zabudowy profili stalowych, wykończenia ścian, sufitów i podłóg przegród wewnętrznych, a także zwiększania odporności i izolacji ogniowej przegród zewnętrznych (pod warunkiem zabezpieczenia przed czynnikami atmosferycznymi). Montaż płyt odbywa się do specjalnie utworzonych stelaży, łączników lub poprzez klejenie bezpośrednio do podłoża (np. betonu autoklawizowanego, cegły ceramicznej). Metoda ta jest szczególnie przydatna tam, gdzie wymagana jest wysoka klasa odporności ogniowej i ograniczenie do minimum zanieczyszczenia otoczenia w trakcie prac.
Rola Projektanta i Obowiązujące Przepisy
Najważniejszą rolę w spełnieniu wymagań pożarowych ma architekt, pełniący funkcję głównego projektanta i koordynatora międzybranżowego. Znajomość warunków pożarowych zapisanych w przepisach wymagana jest jednak od wszystkich projektantów branżowych, nie tylko od architekta, ale również od konstruktora, projektanta instalacji sanitarnych i instalacji elektrycznych. Obowiązkiem każdego projektanta branżowego jest sprawdzanie rozwiązań projektowych również w innych branżach pod względem zgodności z wymogami ochrony pożarowej. Normy nie stanowią aktów prawnych i ich stosowanie przez projektanta jest dobrowolne, chyba że zostały jawnie wskazane w akcie prawnym jako obowiązkowe. Część z tych norm została podniesiona do rangi prawnie obowiązujących poprzez powołanie w ustawie lub rozporządzeniu.
