Przycisk oddymiania PO-63 Polon-Alfa – kompleksowe informacje

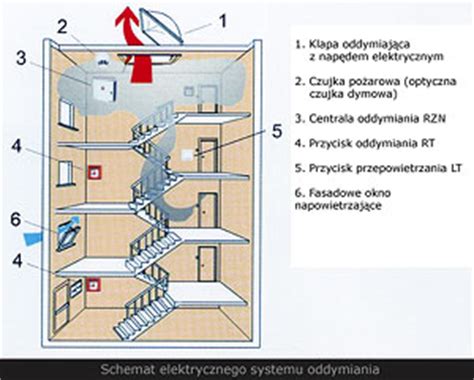

Wprowadzenie do systemu oddymiania

Przycisk oddymiania PO-63 Polon-Alfa jest kluczowym elementem systemów automatyki pożarowej, służącym do ręcznego sterowania klapami dymowymi. Jego głównym zadaniem jest inicjowanie procesu oddymiania w sytuacjach zagrożenia pożarowego. Przycisk ten został zaprojektowany do efektywnej współpracy z centralami sterującymi, takimi jak UCS 4000 oraz UCS 6000, zapewniając niezawodność i pełną kontrolę nad procesem oddymiania.

Budowa i montaż

Obudowa przycisku PO-63 wykonana jest z trwałego, pomarańczowego tworzywa sztucznego, co zapewnia jej wysoką widoczność i odporność na uszkodzenia. Przezroczysta szybka - osłona, również wykonana z wytrzymałego tworzywa, skutecznie zabezpiecza przed przypadkowym uruchomieniem przełącznika inicjującego działanie obwodu oddymiania.

Przycisk PO-63 przeznaczony jest do montażu wtynkowego. Istnieje również możliwość montażu natynkowego, który realizowany jest poprzez zastosowanie specjalnej ramki maskującej RM-60-O, zamawianej oddzielnie. Taka elastyczność montażowa umożliwia dopasowanie instalacji do specyficznych wymagań obiektu.

Zasada działania

Uruchomienie przycisku oddymiania następuje poprzez uderzenie lub silne naciśnięcie szybki - osłony. Po jej uchyleniu użytkownik uzyskuje dostęp do przycisku przełącznika inicjującego. Wciśnięcie tego przełącznika powoduje natychmiastowe wysłanie informacji o uruchomieniu do centrali oddymiania.

Sygnalizacja stanów

Centrala, po otrzymaniu sygnału, zwrotnie włącza sygnalizację stanu „URUCHOMIENIE”, która objawia się błyskaniem czerwonej diody LED. Jednocześnie z wciśnięciem przycisku przełącznika, strzałki wskazujące go zmieniają kolor z czarnego na żółty, co dodatkowo wizualizuje aktywację systemu.

Kasowanie stanu alarmowego i testowanie

Skasowania stanu „URUCHOMIENIE” dokonuje się za pomocą specjalnego klucza. Należy nim zablokować szybkę - osłonę w jej normalnym położeniu, tak jak w stanie gotowości. Przyciski PO-62 i PO-63 wyposażone są w wyłącznik kasujący, który umożliwia powrót siłownika klapy dymowej do pozycji gotowości. Dostęp do tego wyłącznika jest możliwy po odchyleniu obudowy przycisku, również przy użyciu specjalnego klucza, analogicznie jak podczas instalacji.

Testowanie przycisków oddymiania odbywa się poprzez ich uruchomienie w sposób analogiczny do sytuacji pożarowej, co pozwala na sprawdzenie prawidłowego działania systemu bez faktycznego zagrożenia.

Cechy i zgodność

Przycisk PO-63, podobnie jak inne urządzenia marki Polon-Alfa, spełnia rygorystyczne normy bezpieczeństwa i jakości. Jego kluczowe cechy to:

• Zgodność z wymogami EMC i LVD - spełnia normy unijne EMC 2014/30/UE i LVD 2014/35/UE, co potwierdza Certyfikat Krajowej Oceny Technicznej wydany przez CNBOP-PIB.
• Bezpieczna obudowa i osłona - trwale pomarańczowe tworzywo z odporną na uderzenia, przezroczystą szybą zabezpiecza przed przypadkowym wciśnięciem.
• LED URUCHOMIENIE - czerwona dioda LED świeci podczas alarmu, sygnalizując aktywację oddymiania, co zwiększa widoczność i intuicyjne użytkowanie.
• Mechanizm kasowania - kluczykowy przycisk pod szybą pozwala skasować alarm ręcznie, co umożliwia powrót do normalnego stanu dozoru.
• Łatwa instalacja - dedykowany do montażu wtynkowego (Ø 80 × 22 mm), z opcjonalną ramką natynkową RM-60-O, zapewniającą elastyczność montażową.

Zalety produktu

• Pełna sygnalizacja wizualna - dioda LED wskazuje aktywację i stan gotowości.
• Bezpieczna obsługa - kluczyk i osłona chronią przed błędną obsługą.
• Ręczne kasowanie - szybkie przywrócenie stanu dozoru bez ingerencji w centralę.
• Odporność środowiskowa - szeroki zakres temperatur pracy i zgodność z normą IP30 zapewniają niezawodne działanie w różnych warunkach.
• Kompatybilność systemowa - działa z centralami UCS oraz innymi systemami zgodnymi z normami.

Przykładowe zastosowania

Przycisk oddymiania PO-63 znajduje szerokie zastosowanie w różnego rodzaju obiektach, gdzie wymagane jest szybkie i skuteczne uruchomienie systemów oddymiania. Do typowych miejsc instalacji należą:

• Szkoły, uczelnie, szpitale - zazwyczaj przy wejściach, w korytarzach i na klatkach schodowych.
• Obiekty handlowe i biurowe - zapewnia natychmiastowe uruchomienie oddymiania w strefach ucieczkowych.
• Obiekty przemysłowe i magazynowe - w miejscach o zwiększonym ryzyku zadymienia.
• Hotele, restauracje, centra konferencyjne - łatwość obsługi nawet przez osoby nieznające systemu.

Dane techniczne
