Przeciwpożarowy Czujnik Dymu: Rodzaje, Działanie i Zasady Użytkowania

Czujniki dymu to podstawowy i niezwykle ważny element ochrony przeciwpożarowej, zarówno w domach, jak i w biurach czy magazynach. W wielu obiektach obowiązek stosowania tych urządzeń wynika nie tylko z przepisów, ale przede wszystkim z troski o bezpieczeństwo osób i mienia. Dobrze dobrany czujnik pożarowy reaguje błyskawicznie, a co najważniejsze - czujniki dymu ratują życie, równocześnie minimalizując ryzyko strat materialnych.

Czym jest czujnik dymu i dlaczego jest tak ważny?

Czujnik dymu to urządzenie elektroniczne, którego zadaniem jest błyskawiczne ostrzeganie domowników i użytkowników obiektu przed zagrożeniem pożarem. W zależności od zastosowanej technologii, detektory te wykrywają różne rodzaje zagrożeń - jedne reagują na drobne cząsteczki będące wynikiem gwałtownych pożarów, inne wychwytują większe zawiesiny powstające przy powolnym paleniu się materiałów. Urządzenie najczęściej ma postać małego, okrągłego modułu montowanego na suficie. Po wykryciu niebezpiecznego stężenia dymu uruchamia głośny alarm dźwiękowy, a nowoczesne modele mogą także wysyłać powiadomienia w aplikacji mobilnej. Umożliwia to szybką reakcję - wezwanie pomocy lub podjęcie próby ugaszenia ognia w zarodku, co zapobiega rozprzestrzenianiu się pożaru i poważnym stratom.

Posiadanie czujnika w domu to kluczowy element systemu ochrony przeciwpożarowej. Urządzenia te, choć nie zapobiegają powstaniu pożaru, skutecznie alarmują lokatorów o zagrożeniu. Wczesne wykrywanie pożaru daje cenny czas na ewakuację i zawiadomienie straży pożarnej. Czujki dymu działają przez całą dobę, zapewniając ciągły monitoring, nawet gdy domowników nie ma w domu lub gdy śpią. W porównaniu do potencjalnych kosztów związanych z pożarem, czujniki dymu są relatywnie tanie, stanowiąc niewielki wydatek, który może ochronić życie i mienie.

Jak działają czujniki dymu?

Mechanizm działania czujnika dymu zależy od jego rodzaju, lecz ogólna zasada polega na ciągłej analizie powietrza w pomieszczeniu i wysyłaniu sygnału alarmowego po wykryciu dymu. Wyróżnia się dwie podstawowe technologie detekcji: urządzenia optyczne (fotoelektryczne) oraz jonizacyjne (izotopowe), a także czujniki termiczne i multisensorowe.

Czujniki optyczne (fotoelektryczne)

Czujniki optyczne są najczęściej stosowane w domach i mieszkaniach. Działają na zasadzie pomiaru promieniowania rozproszonego przez cząstki dymu, wykorzystując właściwości światła - absorpcję (pochłanianie) lub dyspersję (rozproszenie). Są idealne do wykrywania gęstego, białego dymu, który pojawia się w początkowej fazie pożaru (tzw. pożary tlące), typowego dla palących się mebli, wykładzin czy tworzyw sztucznych. Szybciej niż czujki jonizacyjne wykrywają pożary wolno rozprzestrzeniające się, którym towarzyszy duża ilość dymu, bez otwartego ognia (np. dym z tlących się przedmiotów, palące się przewody lub przeciążone gniazdka). Są mniej podatne na fałszywe alarmy wywołane np. parą wodną.

• W komorze pomiarowej czujki optycznej znajduje się dioda emitująca światło podczerwone, soczewka oraz światłoczułe ogniwo (fotodioda odbiorcza). W normalnych warunkach do fotodiody odbiorczej nie dociera światło zewnętrzne ani światło emitowane z diody nadawczej. Kiedy do komory dostaną się cząsteczki dymu, zakłócają one wiązkę podczerwieni, co powoduje uruchomienie alarmu.
• Czujniki absorpcyjne zbudowane są z emitera wiązki podczerwieni i odbiornika. Jeśli w pomieszczeniu nie ma dymu, światło w całości dociera do odbiornika. W przeciwnym wypadku, jeśli pojawi się dym, pochłonie on część wiązki, a fotodetektor wykryje zakłócenie i włączy alarm.
• W czujnikach dyspersyjnych wiązka podczerwieni emitowana jest wewnątrz obudowy. Kiedy do komory dostaje się dym, rozprasza jony i uruchamia sygnał alarmowy.

Czujniki jonizacyjne (izotopowe)

Czujki jonizacyjne mogą wcześniej niż alarmy optyczne wykryć niewidoczne produkty spalania, co jest istotne w przypadku pożarów z otwartym płomieniem, którym towarzyszy niewielka ilość dymu. Reagują błyskawicznie na szybkie, „żywe” pożary, które generują otwarty płomień.

• Swoją nazwę zawdzięczają zawartości izotopów promieniotwórczych (plutonu lub ameryku), których ilość oraz sposób zabezpieczeń powodują, iż nie stanowią one żadnego zagrożenia dla zdrowia.
• Wyposażone są w dwie komory oddzielone od siebie płytką elektromagnetyczną. W pierwszej komorze znajduje się odizolowane, czyste powietrze, stanowiące wzorzec atmosfery. Druga komora (pomiarowa) jest otwarta, umożliwiając swobodny dopływ powietrza z otoczenia.
• Działają na zasadzie zmniejszenia prądu jonizacji w komorze pomiarowej. Kiedy dym wypełni drugą komorę, jego cząsteczki zakłócają przepływ jonów, zmniejszając natężenie prądu. Układ elektroniczny detektora wykrywa tę zmianę i uruchamia sygnał alarmowy.
• Ze względu na radioaktywny element, czujki jonizacyjne są rzadziej stosowane w domach niż czujniki optyczne, częściej znajdując zastosowanie w przestrzeniach technicznych, takich jak hale czy magazyny.

Czujniki termiczne (ciepła)

Czujki termiczne analizują temperaturę panującą w pomieszczeniu. Są przeznaczone do wykrywania pożarów płomieniowych w miejscach, gdzie ogień może szybko się rozprzestrzeniać (np. w kuchniach) oraz tam, gdzie zanieczyszczenia, zadymienie lub duża wilgotność nie pozwalają na zamontowanie innego typu czujek. Wyróżnia się dwa rodzaje czujek termicznych:

• Czujki nadmiarowe: aktywują sygnalizację alarmową w przypadku przekroczenia temperatury progowej, np. około 60°C.
• Czujki różnicowe: uruchamiają alarm, gdy temperatura wzrośnie o określoną wartość w danym czasie.

Rodzaje czujników dymu ze względu na funkcjonalność i zastosowanie

W praktyce istnieje wiele rozwiązań, od prostych czujników dymu na baterie, po zaawansowane modele podłączane do systemów PPOŻ. Wybór odpowiedniego rodzaju czujnika dymu ma kluczowe znaczenie, ponieważ inny sprawdzi się w domu jednorodzinnym, a inny w biurze, magazynie lub lokalu gastronomicznym.

Czujniki multisensorowe (dym + temperatura)

Łączą w sobie detekcję dymu z pomiarem temperatury, co zwiększa skuteczność i zmniejsza ryzyko fałszywych alarmów. Są bardziej wszechstronne niż standardowe czujniki, mogąc łączyć kilka technologii (np. termiczną, jonizacyjną lub optyczną), aby zapewnić wszechstronną ochronę i lepiej odróżnić realne zagrożenie od fałszywych alarmów. Są często stosowane jako profesjonalne czujniki w nowoczesnych domach, biurach i obiektach usługowych.

Czujniki dymu tytoniowego

Wykrywają dym papierosowy, najczęściej w technologii absorpcyjnej lub gazowej (CO/VOC), reagując na związki charakterystyczne dla palenia tytoniu. Znajdują zastosowanie w hotelach, szkołach i toaletach publicznych. Wiele modeli oferuje funkcję cichego alarmu, która informuje obsługę o naruszeniu zakazu palenia bez uruchamiania głośnej syreny.

Czujniki z możliwością podłączenia do centrali alarmowej / systemu PPOŻ

Współpracują z centralą alarmową lub systemem PPOŻ, dlatego stanowią podstawę zabezpieczeń w obiektach komercyjnych, takich jak magazyny wysokiego składowania, zakłady produkcyjne czy hotele. To typowe sieciowe czujniki dymu, używane w profesjonalnych instalacjach przeciwpożarowych. Mogą automatycznie powiadamiać służby ratunkowe dzięki połączeniu z usługą monitoringu sygnałów alarmowych.

Inteligentne czujniki dymu (Wi-Fi / ZigBee / Z-Wave)

Nowoczesne czujniki dymu, które umożliwiają zdalne powiadomienia i podgląd historii alarmów. Działają w ramach domowej sieci Wi-Fi i mogą przesłać alert na telefon, co jest szczególnie praktyczne w miejscach, gdzie zdalny monitoring odgrywa kluczową rolę. Łatwo wpasowują się w inteligentny dom i mogą współpracować z innymi urządzeniami, umożliwiając automatyzację różnych scenariuszy, np. włączenie oświetlenia drogi ewakuacyjnej lub otwarcie okien w przypadku wykrycia dymu.

Czujniki dymu na baterie

Najprostsze i najłatwiejsze w instalacji, często działające jako bezprzewodowe czujniki dymu. Zapewniają szybki montaż bez okablowania i działanie niezależnie od sieci elektrycznej. Wymagają jednak regularnej kontroli oraz wymiany zasilania, najczęściej raz w roku. Coraz popularniejsze są czujki z wbudowaną baterią litową o żywotności do 10 lat - w takim przypadku całe urządzenie wymienia się po upływie okresu eksploatacji.

Jak dobrać odpowiedni czujnik dymu? Kluczowe parametry

Wybór odpowiedniego urządzenia wpływa na bezpieczeństwo domowników i ochronę mienia. Dostępne w sprzedaży warianty różnią się nie tylko technologią, ale też innymi parametrami decydującymi o skuteczności i komforcie użytkowania. Aby wybrać najlepszy model, warto ocenić:

• Rodzaj pomieszczenia: W domach sprawdzają się głównie optyczne czujniki dymu i multisensorowe. W halach - jonizacyjne lub sieciowe. W hotelach - modele tytoniowe i systemowe.
• Wilgotność i temperatura: W kuchni i łazience, gdzie występuje duża wilgotność i zmienna temperatura, zaleca się stosowanie termicznych czujników dymu (czujników ciepła), aby uniknąć fałszywych alarmów.
• Wymagania systemowe: Czy czujnik ma współpracować z centralą alarmową lub systemem PPOŻ?
• Potrzeba zdalnego nadzoru: Czy wymagane są powiadomienia na smartfonie i zdalne zarządzanie?
• Konieczność łączenia z czujnikiem czadu: Na rynku dostępne są urządzenia typu 2w1, które mogą wykryć zarówno dym, jak i tlenek węgla.

Certyfikaty i normy bezpieczeństwa

Czujnik powinien posiadać certyfikat zgodności z obowiązującą w Unii Europejskiej normą EN 14604. Potwierdza ona, że urządzenie przeszło niezależne testy skuteczności wykrywania dymu, ciągłości zasilania i głośności sygnału, oraz spełnia minimalne wymagania jakościowe. Warto też szukać oznaczeń takich jak CE oraz ewentualnych atestów lokalnych.

Głośność alarmu

Jednym z najważniejszych parametrów czujnika dymu jest natężenie dźwięku sygnału alarmowego. To właśnie on ma obudzić domowników w nocy i ostrzec osoby znajdujące się w innym pomieszczeniu. Normy bezpieczeństwa wymagają, aby sygnał miał głośność co najmniej 85 dB(A) w odległości 3 m. To porównywalny poziom hałasu do pracy wiertarki lub odgłosów ruchliwej ulicy - dźwięk, którego nie da się zignorować. Wiele dostępnych modeli osiąga 90-95 dB. Jeśli w domu mieszkają osoby niedosłyszące, warto rozważyć czujniki wyposażone dodatkowo w sygnalizację świetlną (migająca dioda LED) lub warianty współpracujące z systemami wibracyjnymi (umieszczonymi np. pod poduszką).

Powierzchnia pracy detektora

Parametr ten określa, jak dużą przestrzeń jeden czujnik potrafi skutecznie objąć swoim działaniem. Standardowo przyjmuje się, że konkretne urządzenie powinno zabezpieczać obszar o powierzchni do około 40-60 m². Warunkiem jest jednak, aby nie miał on nietypowego kształtu ani wielu przegród ograniczających przepływ dymu. W wyższych pomieszczeniach (powyżej 6 m wysokości) skuteczność może być mniejsza, ponieważ opary gromadzą się na suficie i wolniej docierają do sensora. Producenci często podają w specyfikacji maksymalną powierzchnię działania oraz rekomendowany zasięg.

Gdzie zamontować czujnik dymu w domu?

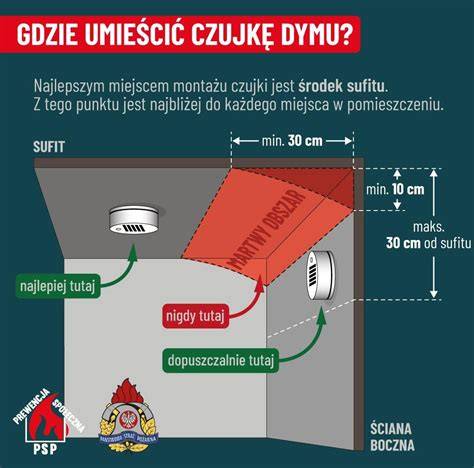

Nawet najlepszy detektor nie spełni swojej roli, jeśli zostanie zamontowany w niewłaściwym miejscu. Optymalnym miejscem dla czujki jest sufit - co najmniej 30 cm od ściany i 60 cm od narożników. Alternatywnie, jeśli montaż sufitowy nie jest możliwy, urządzenie można zainstalować na ścianie, ale nie niżej niż 15-30 cm od sufitu. Nie umieszczaj czujnika w pobliżu lamp, pieców, kominków czy kaloryferów, ponieważ wysoka temperatura i zawirowania powietrza mogą zakłócić działanie sensora. Unikaj tzw. martwych stref, do których dym dociera zbyt późno, czyli miejsc, gdzie cyrkulacja powietrza jest niewystarczająca. Z tego powodu czujnik powinien być montowany minimum 50 cm od ścian i narożników.

Zalecane miejsca montażu to:

• Sufit w korytarzu: jest to jedno z ważniejszych miejsc, ponieważ często prowadzi do sypialni i stanowi główną drogę ewakuacyjną. Standardy budowlane (np. amerykańska norma NFPA 74) wymagają, aby każdy dom jednorodzinny był wyposażony w co najmniej jedną czujkę na jedną kondygnację.
• Pokoje dzienne i salon: w tych pomieszczeniach zwykle znajduje się dużo elektroniki, mebli tapicerowanych i materiałów łatwopalnych.
• Sypialnie: szczególnie ważne, jeśli domownicy śpią przy zamkniętych drzwiach.
• Kuchnia: detektor nie powinien być instalowany bezpośrednio nad kuchenką i piekarnikiem, aby uniknąć fałszywych alarmów spowodowanych gotowaniem. W kuchni i łazience zaleca się stosować czujnik ciepła.
• W domach piętrowych: powinien znajdować się co najmniej jeden detektor na każdej kondygnacji, włącznie z piwnicą i poddaszem, a w dużych mieszkaniach w każdym pomieszczeniu. Czujki te powinny być połączone, aby w razie alarmu jednej wszystkie dawały sygnał do ewakuacji.
• Klatki schodowe: w otwartych przestrzeniach dym szybko unosi się w górę, co pozwala na wcześniejsze wykrycie zagrożenia.

Eksploatacja i konserwacja czujnika dymu

Aby czujka przeciwpożarowa działała niezawodnie przez lata, trzeba regularnie ją sprawdzać i odpowiednio konserwować. Każda czujka jest wyposażona w przycisk testowy, który pozwala sprawdzić działanie syreny i podstawowych obwodów urządzenia. Producenci zalecają, aby testować czujnik co najmniej raz w miesiącu, a także po każdej wymianie baterii. Test przyciskiem w czujce dymu jest prosty w wykonaniu i pozwala szybko zweryfikować, czy urządzenie reaguje oraz czy działa sygnalizator akustyczny.

Dodatkowo, pełne testy z użyciem aerozolu lub dymu kontrolnego warto wykonywać raz na kilka miesięcy, zwłaszcza w pomieszczeniach o dużym zapyleniu lub wilgotności. Taki test pozwala ocenić, czy czujnik fotoelektryczny prawidłowo reaguje na obecność dymu. Niesprawna czujka dymu może objawiać się brakiem reakcji na test, słabym lub przerywanym sygnałem akustycznym, a także migającą lub stale świecącą diodą kontrolną. Jeśli czujka nie reaguje mimo wymiany zasilania, należy rozważyć jej wymianę.

Ważne aspekty konserwacji:

• Wymiana baterii: Jeśli detektor zasilają baterie, należy wymieniać je raz w roku lub częściej, jeżeli dioda miga na czerwono.
• Czystość: Wrogiem skutecznego działania czujnika jest kurz, brud i owady, które blokują otwory wentylacyjne i zakłócają pracę sensora. Aby temu zapobiec, przynajmniej raz na pół roku należy odkurzyć obudowę urządzenia.
• Remonty: W przypadku, gdy przeprowadzamy remont, czujnik lepiej wyłączyć, aby nie doszło do zakłócenia jego pracy. Jeśli to niemożliwe, należy tymczasowo zakryć otwory czujnika, np. plastikową torebką. Po zakończeniu prac należy go odkryć, gdyż zakryty czujnik może reagować z opóźnieniem.
• Malowanie i aerozole: Czujników dymu nie wolno malować, ani rozpylać w ich pobliżu aerozoli, sprayów czy środków czyszczących.

Średnia żywotność samego czujnika wynosi 8-10 lat. Po upływie tego okresu zaleca się wymianę urządzenia na nowe, aby zapewnić niezawodne działanie.

Czujnik dymu a czujnik tlenku węgla (czadu)

Należy pamiętać, że czujnik dymu nie jest w stanie wykryć czadu, czyli tlenku węgla. Wynika to z faktu, że detektor dymu reaguje tylko na obecność cząstek dymu w powietrzu. Czujnik tlenku węgla przystosowany jest z kolei do wykrywania obecności tego bezwonnego, bezbarwnego i toksycznego gazu. W Polsce co roku giną dziesiątki osób, z czego 60-70% przypadków to ofiary zetknięcia z dymami i toksycznymi produktami spalania, takimi jak tlenek węgla, chlorowodór, cyjanowodór. W trosce o własne bezpieczeństwo, warto rozważyć zamontowanie w domu również czujki tlenku węgla, szczególnie w domowej kotłowni, łazience, kuchni lub w holu, zwłaszcza jeśli w domu znajdują się urządzenia na gaz lub paliwa stałe. Na rynku dostępne są jednak urządzenia typu 2w1, które mogą wykryć zarówno dym, jak i czad.

Czujki tlenku węgla powinny być montowane zgodnie z zaleceniami producenta, najczęściej na wysokości wzroku, min. 1,5 m od podłogi oraz ok. 2 m od urządzeń mogących być źródłem tlenku węgla. Nie należy ich montować w tzw. martwych przestrzeniach (np. wnękach zasłoniętych przez meble czy zasłony, w szczycie dachu) ani tam, gdzie ich działanie będzie zakłócone przez bezpośredni dopływ świeżego powietrza (np. w pobliżu drzwi, okien, kratek wentylacyjnych, wentylatorów). Urządzeń tych nie powinno się również umieszczać w miejscach narażonych na działanie kurzu, brudu, aerozoli i domowych chemikaliów oraz w pomieszczeniach o dużej wilgotności powietrza.
