Wprowadzenie do Detektorów Iskrzenia Łukowego (AFDD)

Stosowanie urządzeń wykrywających iskrzenia łukowe w instalacji elektrycznej znacznie podnosi poziom bezpieczeństwa użytkowników. Nowatorskie urządzenia AFDD (Arc Fault Detection Device) pozwalają na wczesne wykrycie zjawiska iskrzeń łukowych i uniknięcie pożaru. W nowoczesnym budownictwie coraz większy nacisk kładzie się na bezpieczeństwo użytkowników - także w kontekście instalacji elektrycznych. Właściciele domów zadają sobie pytanie: jak zminimalizować ryzyko pożaru spowodowanego przez zwarcie lub iskrzenie?

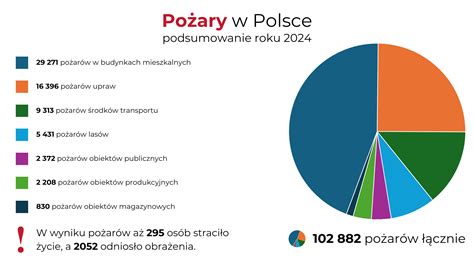

Szacuje się, że przyczyną przynajmniej 25 procent pożarów jest awaria elektryczna, w wyniku której dochodzi do zwarcia łukowego i iskrzenia przewodów. Bezpieczne i sprawne wykrywanie iskrzenia przewodów jest bardzo istotne, a tradycyjne wyłączniki różnicowoprądowe (RCD) i wyłączniki nadprądowe (MCB) przeważnie nie są w stanie wykryć takich zjawisk.

Czym Jest Iskrzenie Łukowe i Dlaczego Jest Groźne?

Iskrzenie przewodów, których typową przyczyną jest uszkodzenie izolacji przewodów, wtyczek lub przyłączy, stanowią bezpośrednie zagrożenie dla osób znajdujących się w pobliżu, ponieważ powodują uszkodzenie sieci elektrycznej i łatwo mogą wywołać pożar. Detektory AFDD wykrywają iskrzenia łukowe szeregowe i skrośne. Graniczną wartością natężania prądu elektrycznego związanego z iskrzeniami łukowymi jest 2,5 A, co odpowiada energii 450 J. Powyżej tej wartości dochodzi do zapłonu izolacji PCV.

Pojawienie się iskrzenia łukowego może prowadzić do poważnych konsekwencji. Przykładem jest sytuacja, gdy w puszce elektrycznej dopalały się zawilgocone styki. Nastąpiło zwarcie, które wyrzuciło dekiel puszki, a iskry i tlące się fragmenty spadły do ustawionego pod puszką kosza z ciuchami do prania, które zaczęły się tlić. Na szczęście był ktoś w domu i zarzewie ognia zostało zauważone.

Zasada Działania Detektora Iskrzenia Łukowego (AFDD)

Detekcja zjawiska iskrzenia łukowego polega na stałym monitorowaniu przebiegów napięcia i natężenia prądu w chronionym obwodzie. Wyłącznik AFDD, stosując złożony algorytm detekcji i analizy sygnałowej, stale monitoruje ponad 120 parametrów charakterystycznych przebiegów elektrycznych. Każde wyłączenie jest poprzedzone analizą opartą na mikroprocesorze za pomocą zintegrowanego oprogramowania. Urządzenie wykrywa wzorce o wysokiej częstotliwości w obwodzie elektrycznym, które wskazują na zbliżające się zwarcie łukowe, oraz aktywuje samoczynny wyłącznik, aby wyeliminować zagrożenie.

Urządzenia AFDD są zaprojektowane w taki sposób, aby precyzyjnie rozróżniać prawdziwe zagrożenia od innych sygnałów o wysokiej częstotliwości, które często występują w środowisku domowym. Dzięki temu minimalizowana jest liczba przypadków niepotrzebnego wyzwolenia.

Hager AFDD (ARF916D) - Rozwiązanie 3 w 1

Model ARF916D od Hagera to rozwiązanie typu 3 w 1, które zapewnia wszechstronną ochronę. Urządzenie zawiera w sobie:

• człon nadprądowy (MCB) - np. 16 A, o znamionowej zwarciowej zdolności łączeniowej (Icn): 6000 A;
• człon różnicowoprądowy (RCD) - np. 30 mA;
• detektor iskrzeń łukowych.

Wyłączniki AFDD Hager, takie jak ARF916D, realizują również funkcjonalność dwubiegunowego wyłącznika nadprądowego MCB. Hager zapewnia, że przełączniki sygnalizacji pożarowej firmy Hager zapewniają niezawodną ochronę przed łukami szeregowymi i równoległymi, co jest możliwe dzięki mikroprocesorowi, który stale monitoruje 120 parametrów prądu i napięcia.

Właściwości techniczne ARF916D:

• Montaż: na szynie DIN.
• Szerokość: 3 moduły.
• Warunki pracy: od -25°C do +40°C.
• Zgodność z normami: IEC 60898-1.
• Wytrzymałość mechaniczna: 4000 cykli.
• Wytrzymałość elektryczna: 2000 cykli.
• Złącza: nowoczesne typu quickconnect i quickbusbar, co znacznie skraca czas instalacji.

Przy pomiarze powyżej 250V należy odłączyć urządzenie AFDD. AFDD zabudowane/zespolone z wyłącznikiem nadprądowym lub wyłącznikiem różnicowoprądowym z członem nadprądowym będzie pełniło rolę samoczynnego wyłączenia zasilania zgodnie z PN-HD 60364-4-41.

Zastosowanie AFDD: Gdzie i Dlaczego Warto?

Urządzenia AFDD+ powinno cieszyć się szczególnym zainteresowaniem w sektorze mieszkaniowym, w tym w budynkach współdzielonych przez wielu mieszkańców, takich jak domy opieki czy schroniska, gdzie wystąpienie zwarcia łukowego oraz iskrzenia może mieć katastrofalne skutki. Zmniejszone ryzyko w zakresie bezpieczeństwa elektrycznego jest kluczowe w każdym budynku, a zwłaszcza w miejscach o dużej liczbie mieszkańców, gdzie zagrożenie życia może wystąpić w bardzo krótkim czasie.

Choć urządzenie sprawdzi się w każdej nowoczesnej instalacji, szczególnie warto je rozważyć w domach wykonanych z materiałów łatwopalnych, jak drewno, a także w budynkach prefabrykowanych. Ponadto, AFDD jest stosowane w budynkach użyteczności publicznej czy strategicznych, takich jak metro, parkingi podziemne, tunele, stodoły, kurze fermy, zabytkowe kościoły czy magazyny tekstylne. W takich miejscach ryzyko pożaru wywołanego wadą instalacji jest szczególnie wysokie. Aby jeszcze bardziej poprawić jakość wykrywania, zaleca się umiejscowienie urządzeń blisko potencjalnych źródeł łuków elektrycznych.

Normy, Regulacje i Perspektywy Rozwoju

Globalne wymagania dotyczące urządzeń wykrywających zwarcia łukowe oraz iskrzenie przewodów określono po raz pierwszy w 2013 r., gdy Międzynarodowa Komisja Elektrotechniczna wprowadziła normę IEC 62606. Zgodnie z tą normą urządzenia wykrywające zwarcia łukowe powinny reagować w przypadku wykrycia łuku elektrycznego o energii wynoszącej 100 dżuli lub więcej, a w przypadku silnych prądów łukowych reakcja powinna nastąpić w ciągu 120 milisekund od momentu wykrycia.

Historia stosowania tego typu aparatów sięga USA, gdzie są one używane od około czterech lat, co prawdopodobnie przyniosło pozytywne wskaźniki spadku ilości pożarów. W Wielkiej Brytanii dyskusje i konsultacje z różnymi organizacjami technicznymi w sprawie wprowadzenia AFDD rozpoczęły się kilka miesięcy temu. Nowa norma ma wejść w życie w lipcu, z okresem przejściowym do stycznia przyszłego roku.

W Polsce AFDD jest urządzeniem zalecanym do stosowania, ale nie wymaganym. W innych krajach UE prawo wymaga, a nie zaleca stosowania tego typu urządzeń. W miarę postępu popularyzacji rozwiązania, pojawią się bardziej szczegółowe regulacje dotyczące testu samego członu AFD, jak również dedykowane mierniki będące przenośnymi generatorami łuków elektrycznych.

AFDD a Inne Zabezpieczenia: Porównanie i Integracja

W przeciwieństwie do wyłącznika różnicowoprądowego, Hager podaje, że nie jest wymagane sprawdzenie działania ich nowego przełącznika ochrony przeciwpożarowej. Jednak dyskusje w środowisku elektryków wskazują, że choć systemy ppoż. i moduły oświetlenia awaryjnego potrafią się same testować, zasada testowania wyłącznika AFDD wciąż budzi pytania, zwłaszcza jeśli mechanizm wyzwolenia jest identyczny z tym w obecnie produkowanych RCD, opartym na przekaźniku spolaryzowanym.

Wartość AFDD+ jako zintegrowanego rozwiązania, które łączy w sobie funkcje detektora iskrzenia, wyłącznika różnicowoprądowego oraz zabezpieczenia przed zwarciami i przeciążeniami, jest nie do przecenienia. Daje to wszechstronne rozwiązanie, które cechuje opłacalność, zgodność z wymogami, solidne wykonanie, niezawodność i łatwość montażu. Cena detektora iskrzenia łukowego, zwłaszcza w kontekście ochrony całego domu, zdrowia, a nawet życia mieszkańców, jest argumentem przemawiającym za jego zastosowaniem. Dodatkowo, w obwodzie zabezpieczonym AFDD+ zintegrowanym z RCD i MCB, "odpadłyby" nam te dwa aparaty, a dodatkowo mielibyśmy ochronę przeciwprzepięciową.
