Przeciwpożarowy wyłącznik prądu PWP 160A zestaw wykonawczy uruchamiająco-sygnalizujący ZW160 to niezawodne i nowoczesne rozwiązanie, które znacząco podnosi poziom bezpieczeństwa w obiektach, gdzie istnieje ryzyko wystąpienia pożaru. Dzięki zaawansowanej technologii, wysokiej jakości materiałom oraz zgodności z normami, jest to istotny element systemu ochrony przeciwpożarowej, który skutecznie chroni życie i mienie użytkowników.
Model PWP 160A ZW160 jest przeznaczony do automatycznego odłączania zasilania w sytuacji wykrycia zagrożenia pożarowego.
Podstawy Prawne i Cel Funkcjonowania PWP
Funkcja, jaką pełni przeciwpożarowy wyłącznik prądu (PWP) w obiektach budowlanych, została określona w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. 2019 poz. 1065). Zgodnie z wymaganiami, urządzenie to powinno odcinać dopływ energii elektrycznej do wszystkich odbiorników, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru.
Lokalizacja PWP
W §183 ust. 3 ww. rozporządzenia określono miejsce instalowania przeciwpożarowego wyłącznika prądu: „Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany”.
Elementy Składowe Systemu PWP
Załącznik do Rozporządzenia Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku, w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym określa, że przeciwpożarowy wyłącznik prądu (PWP) składa się z następujących elementów:
- Urządzenia wykonawczego
- Urządzenia uruchamiającego
- Urządzenia sygnalizującego
Urządzenie Wykonawcze
Aparat wykonawczy PWP, którym zazwyczaj jest rozłącznik lub wyłącznik, stanowi element mechanicznego odłączenia dopływu energii elektrycznej do budynku. Jest on umieszczony w oddzielnej obudowie, instalowany w pomieszczeniu technicznym, w złączu kablowym lub przy wejściu do budynku.
Urządzenie Uruchamiające

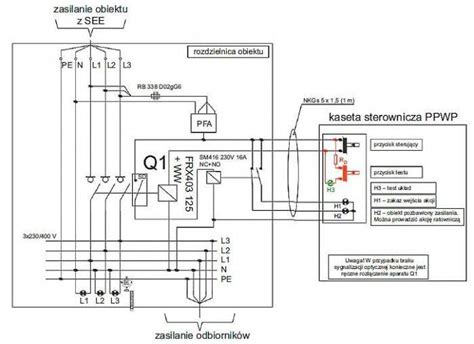

Przycisk sterowania zdalnego PWP pozwala na podanie sygnału łącznikiem mono- lub bistabilnym do automatyki PWP lub bezpośrednio na cewkę urządzenia wykonawczego PWP.
Urządzenie Sygnalizujące
Sygnalizator optyczny, wskazujący jednoznacznie o wyłączeniu zasilania na budynku poprzez świecenie ciągłe, jest sterowany za pośrednictwem automatyki PWP lub bezpośrednio ze styków krańcowych urządzenia wykonawczego PWP. Urządzenie sygnalizacyjne w postaci sygnalizatora LED odzwierciedla stan samego urządzenia wyłączającego.
Mechanizmy Działania: Wyzwalacze w PWP
Działanie przeciwpożarowego wyłącznika prądu opiera się na zastosowaniu wyzwalaczy, które inicjują otwarcie styków urządzenia wykonawczego.
Wyzwalacz Wzrostowy
Wyzwalacz wzrostowy powoduje otwarcie styków urządzenia wykonawczego PWP w przypadku podania napięcia zasilającego na cewkę wyzwalacza.
Wyzwalacz Zanikowy
Wyzwalacz zanikowy powoduje otwarcie styków urządzenia wykonawczego w przypadku zaniku lub obniżenia się napięcia poniżej wartości dopuszczalnej przez cewkę wyzwalacza. Jego zastosowanie zwiększa poziom bezpieczeństwa, jednak może stwarzać problem w przypadku uszkodzenia przewodu (np. zwarcia) pomiędzy urządzeniem uruchamiającym a wykonawczym, co skutkować będzie brakiem wyłączenia urządzenia wykonawczego.
Zasilanie Wyzwalaczy i Bezpieczeństwo
Zasilanie niezbędne do zadziałania wyłącznika pobierane jest za pośrednictwem przerzutnika faz, mającego na celu zapewnienie energii do zadziałania wyzwalacza nawet po zaniku napięcia na jednej lub dwóch fazach. Dopuszcza się wykorzystanie wyzwalaczy 230VAC lub 24V (zwiększony poziom bezpieczeństwa obsługi, gdyż 24V stanowi napięcie bezpieczne). Lampki sygnalizacyjne urządzenia uruchamiającego również muszą być dostosowane do napięcia 230VAC, gdyż w wersji z wyzwalaczem 230V, napięcia fazowe 230V, poprzez styki pomocnicze wyłącznika zapalą odpowiednie diody.
Konfiguracje Systemów PWP

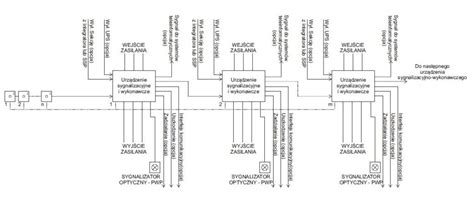

System przeciwpożarowego wyłącznika prądu może składać się z wielu urządzeń uruchamiających, których użycie spowoduje natychmiastowe wyłączenie wszystkich modułów wykonawczo-sygnalizacyjnych lub, w zależności od rozwiązania projektowego, jedynie wybranych sekcji.
System ochrony przeciwpożarowej przed uruchomieniem: Pomieszczenie techniczne windy
Proste Rozwiązanie Systemu PWP
W najprostszym rozwiązaniu, urządzenia uruchamiające połączone są równolegle, co powoduje, że naciśnięcie dowolnego z nich spowoduje wyłączenie urządzenia wykonawczego i w rezultacie wyłączenie napięcia zasilającego budynek. To rozwiązanie nie posiada kontroli nad instalacją sterującą rozprowadzoną po budynku pomiędzy urządzeniem uruchamiającym a wykonawczym, co powoduje konieczność wzmożonych prac konserwacyjno-serwisowych. Jest zalecane dla obiektów ze stałą obsługą techniczną oraz możliwością czasowego wyłączenia zasilania budynku w celu testowania instalacji.
Zaawansowane Rozwiązanie z Modułem MKIN-PWP
Rozwiązanie to jest preferowane do rozległych oraz skomplikowanych obiektów przemysłowych i/lub budynków biurowych i użyteczności publicznej, gdzie czasowe wyłączenie zasilania budynku do celów testowych nie jest możliwe i/lub bardzo utrudnione.
Funkcjonalność Modułu MKIN-PWP
Zwiększenie bezpieczeństwa w tym rozwiązaniu polega na zastosowaniu modułu kontrolno-sterującego MKIN-PWP, który natychmiast po wykryciu uszkodzenia przewodu pomiędzy urządzeniem uruchamiającym a urządzeniem wykonawczym wyśle sygnał o uszkodzeniu do systemu nadrzędnego, np. SSP i/lub BMS. Moduł MKIN-PWP kontroluje ciągłość przewodu do urządzenia uruchamiającego, steruje wyzwalaczem zanikowym lub wzrostowym, odlicza czas opóźnienia do wyłączenia w przypadku współpracy z systemami UPS oraz wejściem zezwalającym na wyłączenie, a także współpracuje z integratorem lub centralą sterującą, pozwalając na zdalne wyłączenie zasilania. Moduł MKIN-PWP posiada dodatkowo wyjścia realizujące następujące funkcje: sygnał wyłącz do następnej sekcji wyłącznika, uszkodzenie modułu do systemów nadrzędnych, zadziałanie urządzenia wykonawczo-sygnalizującego, sygnał wyłącz do systemów UPS.
Integracja i Zasilanie Modułu MKIN-PWP
Cała automatyka sterująco-sygnalizująca zasilana jest z zasilacza buforowanego, zapewniając tym samym ciągłość dostawy energii do części sygnalizacyjno-sterującej nawet w przypadku zaniku zasilania sieciowego. Akumulator współpracujący z zasilaczem buforowanym jest tak dobrany, aby zapewnić ciągłość dostawy energii na min. 30 minut w przypadku zaniku zasilania przed wyłącznikiem PWP. Moduł MKIN-PWP pozwala na połączenie z systemami integracji/integratorami lub innymi systemami wizualizacji za pośrednictwem interfejsu RS485, wykorzystując protokół BacNET MS/TP lub za pośrednictwem innego protokołu, np. Modbus, przy wykorzystaniu opcjonalnego sterownika dokonującego konwersji protokołów. Ponadto, moduł urządzenia wykonawczo-sygnalizacyjnego może być wyposażony w sterownik programowalny wraz z dodatkowymi modułami wejść/wyjść oraz opcjonalny switch komunikacyjny. Może on stanowić integralną część zasilacza CX1604, rozdzielnicy/rozdzielni przeciwpożarowej lub być elementem autonomicznym.
Przeciwpożarowy Wyłącznik Prądu PWP1-UWS160 (Zestaw Wykonawczy Uruchamiająco-Sygnalizujący)
Zestaw wykonawczy uruchamiająco-sygnalizujący PWP1-UWS160 to przeciwpożarowy wyłącznik prądu z certyfikatem CNBOP, zaprojektowany do instalacji przeciwpożarowych, w których konieczne jest szybkie i niezawodne odłączenie zasilania w przypadku pożaru.
Charakterystyka i Zastosowanie PWP1-UWS160
PWP1-UWS160 ma zastosowanie w obiektach budowlanych w celu ręcznego (zdalnego i lokalnego) odcinania dopływu prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru, a także do sygnalizacji stanu pracy. Zestaw ten jest przeznaczony do stosowania w instalacjach przeciwpożarowych w obiektach użyteczności publicznej, przemysłowych, handlowych oraz mieszkalnych. Współpracuje z systemami SSP, DSO oraz instalacjami wentylacji pożarowej.
PWP1-UWS160 powinien być stosowany w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.
Skład Zestawu PWP1-UWS160
W skład zestawu wchodzi:
- Urządzenie uruchamiająco-sygnalizujące PWP1-W01-A-01-2LED7: przeznaczone do zdalnego uruchomienia urządzenia wykonawczego PWP oraz sygnalizacji stanów pracy PWP.
- Urządzenie wykonawcze z sygnalizacją 230V: mające za zadanie odłączyć zasilanie budynku lub strefy pożarowej, której dotyczy.
Warunki Montażu i Środowiskowe
Zestaw PWP1-UWS160 zakwalifikowany jest do 2 klasy środowiskowej i może być stosowany na zewnątrz budynku w zakresie temperatury pracy od -25°C do +75°C. Dzięki wysokiemu stopniowi ochrony IP54 oraz klasie środowiskowej 2, może być montowany zarówno wewnątrz, jak i na zewnątrz budynku, w miejscu łatwo dostępnym.
Instalacja i Konserwacja
Zestaw PWP1-UWS160 przeznaczony jest do montażu przez osobę z odpowiednimi uprawnieniami elektrycznymi. Należy zachować wymagany promień gięcia przewodów oraz momenty dokręcania zgodne z dokumentacją producenta. Dobór i montaż urządzenia muszą być wykonane zgodnie z projektem instalacji oraz obowiązującymi normami PPOŻ. Urządzenie należy montować i testować wyłącznie przez osoby z uprawnieniami elektrycznymi. Regularne testy działania i przeglądy są zalecane w celu utrzymania pełnej sprawności systemu.
