W systemach ochrony przeciwpożarowej zarówno na jednostkach pływających, jak i w budynkach lądowych, kluczową rolę odgrywają elementy zabezpieczające przepływ mediów gaśniczych. Przeciwpożarowy zawór odcinający to urządzenie, którego głównym zadaniem jest separacja sekcji przeciwpożarowych od pozostałych instalacji, co pozwala na zachowanie wydajności systemu w sytuacjach kryzysowych.
Zastosowanie na jednostkach pływających
Zgodnie z Konwencją SOLAS oraz przepisami technicznymi, zawory odcinające na statkach służą do oddzielenia rurociągów pożarowych w maszynowniach od głównej magistrali pożarowej. Wymogi w tym zakresie są rygorystyczne:
- Zawory muszą być umieszczone na zewnątrz przedziału maszynowego, w miejscach łatwo dostępnych.
- Instalacja musi być zaprojektowana tak, aby przy zamkniętym zaworze odcinającym, hydranty w innych częściach statku mogły być zasilane z awaryjnej pompy pożarowej.
- W przypadku braku możliwości umieszczenia zaworu poza maszynownią, dopuszcza się lokalizację zdalnego sterowania w tym samym pomieszczeniu, co awaryjna pompa pożarowa, przy zachowaniu krótkich rur ssawnych.
Główną funkcją zaworu jest odcięcie dopływu wody do maszynowni w przypadku pożaru, co pozwala skierować cały strumień wody do sekcji pasażerskich lub ładowni. Załoga powinna regularnie sprawdzać sprawność zaworów poprzez ich otwieranie i zamykanie, upewniając się, że po zamknięciu zaworu hydranty w maszynowni nie są zasilane.
Zawory w budownictwie lądowym
W budynkach zawory PPOŻ, często utożsamiane z zaworami hydrantowymi, stanowią fundament ochrony przeciwpożarowej. Ich zadaniem jest zapewnienie przepływu wody z sieci do punktów dystrybucji. Wysokiej jakości armatura PPOŻ musi posiadać świadectwo dopuszczenia wydane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP).
Zawory odcinające w systemach wentylacji
Specyficznym rodzajem są przeciwpożarowe zawory odcinające montowane na zakończeniach instalacji wentylacyjnych. Ich celem jest:
- Oddzielenie strefy objętej pożarem od reszty budynku.
- Zapobieganie transferowi dymu i ognia przez przegrody budowlane.
- Automatyczne zamykanie otworu w miejscu przejścia instalacji przez przegrodę (często z wykorzystaniem wyzwalaczy termicznych, np. przy 72°C).
Zawór pierwszeństwa (priorytetu) w instalacjach wodociągowych
Kluczowym elementem w instalacjach połączonych (bytowo-przeciwpożarowych) jest zawór pierwszeństwa. Jego zadaniem jest zapewnienie najwyższego możliwego ciśnienia w instalacji przeciwpożarowej poprzez odcięcie dopływu wody do instalacji bytowej w momencie wykrycia spadku ciśnienia.
Zasada działania i wymogi projektowe
- Współpraca z czujnikami: Urządzenie reaguje na sygnał z presostatu informującego o spadku ciśnienia w systemie hydrantowym.
- Bezpieczeństwo: W przypadku pożaru, zawór priorytetowy automatycznie zamyka dopływ do instalacji bytowej, co zapobiega niekontrolowanym wyciekom wody przez instalacje wykonane np. z tworzyw sztucznych, które mogłyby ulec zniszczeniu pod wpływem ognia.
- Rodzaje sterowania:
- Elektromagnetyczne (np. Honeywell MV300): Wymagają zasilania, aby pozostać w pozycji otwartej; w razie braku prądu automatycznie odcinają instalację bytową.

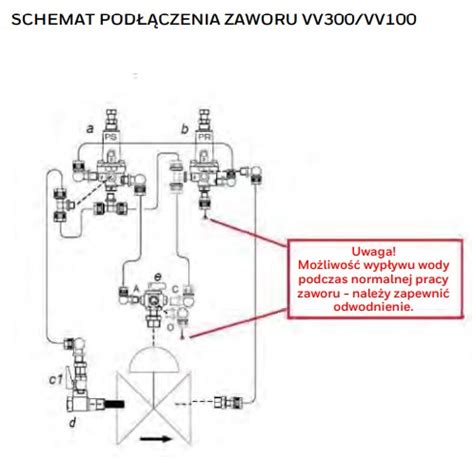

- Mechaniczne (np. Honeywell VV300, DH300): Działają bez zasilania zewnętrznego, często pełniąc funkcję reduktorów ciśnienia.
Animacja: Ochrona przeciwprzepięciowa na stacjach pompowych z zaworami ARI
Konserwacja i standardy montażu
Prawidłowy montaż zaworów odcinających wymaga przestrzegania kilku zasad:
- Pozycja: Zaleca się montaż w pozycji poziomej, co ułatwia grawitacyjne usuwanie zanieczyszczeń.
- Filtracja: Zastosowanie filtra przed zaworem minimalizuje ryzyko awarii spowodowanej zanieczyszczeniami w instalacji.
- Odcinki proste: Zalecana długość odcinków prostych przed i za zaworem powinna wynosić co najmniej pięciokrotność średnicy nominalnej urządzenia.
