Przedsionek Przeciwpożarowy: Definicja, Wymagania i Zastosowanie

W dzisiejszych czasach bezpieczeństwo pożarowe budynków jest kwestią priorytetową. Jednym z kluczowych elementów zapewniających ochronę w przypadku pożaru jest przedsionek przeciwpożarowy. Aby zrozumieć jego rolę, warto najpierw przeanalizować wymagania stawiane nowoczesnym projektom pod względem bezpieczeństwa pożarowego. W Polsce jednym z najważniejszych aktów prawnych regulujących te kwestie są Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 t.j.).

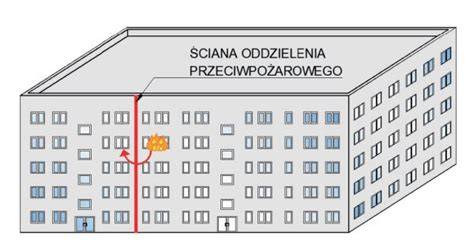

Strefa pożarowa jest budynkiem lub jego częścią, która została wydzielona elementami oddzielenia lub pasami wolnego terenu. Przyjmuje się, że w momencie wybuchu pożaru objęta nim zostanie jedna strefa pożarowa, która jest jednocześnie maksymalnym obszarem strat. Elementy oddzielenia przeciwpożarowego, takie jak ściany i stropy, wykonuje się z materiałów niepalnych, czyli posiadających odpowiednią klasę reakcji na ogień (np. A1, A2-s1, d0, A2-s2, d0 lub A2-s3, d0), co pozwala na użycie betonu i stali, ale wyklucza drewno.

Co to jest przedsionek przeciwpożarowy? Definicja i cel

Przedsionek przeciwpożarowy to specjalnie zaprojektowana przestrzeń w budynku, której głównym zadaniem jest ochrona dróg ewakuacyjnych i innych stref budynku przed rozprzestrzenianiem się ognia i dymu w przypadku pożaru. Pełni funkcję obudowy otworu w ścianie oddzielenia przeciwpożarowego i stanowi swoistą „śluzę” czy też przestrzeń przejściową pomiędzy dwoma strefami pożarowymi. Jest to konstrukcja o ściśle określonych parametrach, spełniająca szereg wymagań technicznych i budowlanych, mająca na celu zapewnienie maksymalnego bezpieczeństwa w krytycznej sytuacji, jaką jest pożar.

Zgodnie z § 232 ust. 1 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, ściany i stropy stanowiące elementy oddzielenia przeciwpożarowego powinny być wykonane z materiałów niepalnych, a występujące w nich otwory - obudowane przedsionkami przeciwpożarowymi lub zamykane za pomocą drzwi przeciwpożarowych bądź innego zamknięcia przeciwpożarowego.

Dlaczego przedsionki przeciwpożarowe są tak ważne? Funkcje i korzyści

Rola przedsionków przeciwpożarowych w bezpieczeństwie budynku jest nieoceniona. Pełnią one szereg kluczowych funkcji, które przekładają się na realne korzyści w przypadku pożaru:

• Ochrona dróg ewakuacyjnych: Jest to najważniejsza funkcja przedsionka. Chroni on klatki schodowe, korytarze ewakuacyjne i wyjścia awaryjne przed zadymieniem i ogniem, umożliwiając bezpieczną ewakuację ludzi z budynku. Z założenia ewakuacja ze strefy objętej pożarem do sąsiadującej z nią strefy pozwala zapewnić bezpieczeństwo.
• Ograniczenie rozprzestrzeniania się ognia i dymu: Przedsionek działa jako bariera, spowalniając i ograniczając rozprzestrzenianie się ognia i dymu do innych części budynku. Daje to czas na reakcję służb ratowniczych i minimalizuje straty materialne.
• Zwiększenie bezpieczeństwa strażaków: Przedsionki przeciwpożarowe ułatwiają strażakom dostęp do miejsca pożaru i prowadzenie akcji gaśniczej, jednocześnie chroniąc ich przed nadmiernym zadymieniem i temperaturą.
• Spełnienie wymogów prawnych: Przepisy budowlane, takie jak Warunki techniczne, wymagają stosowania przedsionków przeciwpożarowych w określonych typach budynków, zwłaszcza w budynkach wysokich, użyteczności publicznej i przemysłowych.
• Zmniejszenie strat materialnych: Poprzez ograniczenie rozprzestrzeniania się pożaru, przedsionki pomagają w minimalizacji zniszczeń budynku i wyposażenia, co w dłuższej perspektywie przekłada się na mniejsze straty finansowe.

Kluczowe elementy i cechy przedsionka przeciwpożarowego

Aby przedsionek przeciwpożarowy skutecznie spełniał swoje zadanie, musi być odpowiednio zaprojektowany i wykonany. Istnieje kilka kluczowych elementów i cech, na które należy zwrócić szczególną uwagę:

Odporność ogniowa i wymiary

Odporność ogniowa to najważniejszy parametr przedsionka. Wszystkie jego elementy konstrukcyjne, takie jak ściany, strop oraz osłony lub obudowy przewodów i kabli elektrycznych (z wyjątkiem wykorzystywanych w przedsionku oraz zespołów kablowych, o których mowa w § 187 ust. 3), muszą posiadać klasę odporności ogniowej co najmniej E I 60. Są one wykonywane z materiałów niepalnych. Klasa odporności ogniowej informuje, jak długo dany element jest w stanie zachować swoje właściwości mechaniczne i izolacyjne w warunkach pożaru.

Zgodnie z § 232 ust. 3 Warunków technicznych, przedsionek przeciwpożarowy powinien mieć wymiary rzutu poziomego nie mniejsze niż 1,4 x 1,4 m. Klasa odporności ogniowej elementów oddzielenia przeciwpożarowego oraz zamknięć znajdujących się w nich otworów w budynkach powinna być nie mniejsza od określonej w odpowiednich przepisach.

Drzwi przeciwpożarowe

Drzwi przeciwpożarowe stanowią integralną część przedsionka. Muszą być one samozamykające i posiadać klasę odporności ogniowej nie mniejszą niż ściany przedsionka. Dodatkowo, powinny być wyposażone w uszczelki dymoszczelne, które zapobiegają przenikaniu dymu do chronionej strefy. Drzwi przeciwpożarowe muszą być oznakowane odpowiednimi piktogramami i łatwe do otwarcia od strony ewakuacyjnej, nawet w panice. Dopuszcza się osadzenie tych drzwi w ścianie o klasie odporności ogniowej, określonej dla drzwi w kol. 6, znajdującej się między przedsionkiem a klatką schodową. Drzwi w przedsionku (także drzwi windy) powinny mieć klasę zgodną z wymaganiami § 234 ust. 1.

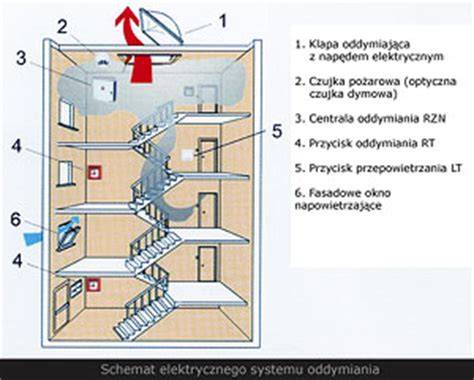

Wentylacja i oddymianie

Przedsionek przeciwpożarowy powinien być wentylowany co najmniej grawitacyjnie. W określonych przypadkach, zwłaszcza gdy przedsionek stanowi drogę ewakuacyjną w budynkach wysokich (W) dla stref innych niż ZL IV i PM oraz w budynkach wysokościowych (WW), powinien być wyposażony w urządzenia zapobiegające zadymieniu (na podstawie § 246 ust. 4 Warunków technicznych). Gdy stanowi drogę ewakuacyjną w budynkach wysokościowych (WW) dla strefy pożarowej PM, powinien być wyposażony w urządzenia zapobiegające zadymieniu lub samoczynne urządzenia oddymiające uruchamiane za pomocą systemu wykrywania dymu (na podstawie § 246 ust. 5 Warunków technicznych). Należy również pamiętać, że wentylacja ta ma działać również w warunkach pożaru.

Oświetlenie awaryjne i oznakowanie

Oświetlenie awaryjne jest niezbędne w przedsionku przeciwpożarowym. W przypadku awarii zasilania, oświetlenie awaryjne zapewnia orientację i bezpieczeństwo podczas ewakuacji. Powinno być ono zasilane z niezależnego źródła energii i działać przez określony czas, wystarczający na bezpieczną ewakuację.

Oznakowanie przedsionka przeciwpożarowego jest kluczowe dla jego prawidłowego funkcjonowania. Musi być on wyraźnie oznaczony znakami informacyjnymi, wskazującymi na jego przeznaczenie i kierunek ewakuacji. Znaki powinny być fotoluminescencyjne, aby były widoczne również w ciemności i zadymieniu.

Brak materiałów palnych

W przedsionku przeciwpożarowym zabrania się przechowywania materiałów palnych, mebli, sprzętów czy innych przedmiotów, które mogłyby zwiększyć ryzyko pożaru lub utrudnić ewakuację. Przedsionek powinien być utrzymywany w czystości i porządku, aby zapewnić jego prawidłowe funkcjonowanie w sytuacji awaryjnej.

Rodzaje przedsionków przeciwpożarowych

Przedsionki przeciwpożarowe można podzielić na różne rodzaje, w zależności od ich konstrukcji, lokalizacji i funkcji. Najczęściej spotykane typy to:

• Przedsionki klatkowe: Zlokalizowane przy klatkach schodowych, chronią drogi ewakuacyjne w budynkach wielokondygnacyjnych.
• Przedsionki windowe: Oddzielają szyby windowe od korytarzy i innych stref budynku, zapobiegając rozprzestrzenianiu się pożaru przez szyb windowy.
• Przedsionki przy wyjściach ewakuacyjnych: Zlokalizowane bezpośrednio przed wyjściami ewakuacyjnymi na zewnątrz budynku, zapewniają bezpieczne przejście do strefy bezpiecznej.
• Przedsionki dymowe: Specjalne przedsionki wyposażone w systemy oddymiania, mające na celu intensywne usuwanie dymu w przypadku pożaru.

Przepisy i normy dotyczące przedsionków przeciwpożarowych w Polsce

W Polsce, projektowanie i wykonanie przedsionków przeciwpożarowych regulowane jest głównie przez Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 t.j.). Określa ono wymagania dotyczące odporności ogniowej, dróg ewakuacyjnych, systemów oddymiania i innych aspektów bezpieczeństwa pożarowego.

Dodatkowo, Warunki techniczne szczegółowo opisują parametry techniczne:

• § 226 - Definiuje strefę pożarową.
• § 229 - Dopuszcza powiększenie powierzchni stref pożarowych pod warunkiem ochrony stałymi samoczynnymi urządzeniami gaśniczymi wodnymi (o 100%) lub samoczynnymi urządzeniami oddymiającymi (o 50%). Przy jednoczesnym stosowaniu obu rozwiązań, dopuszcza się powiększenie powierzchni stref pożarowych o 200%.
• § 232 - Szczegółowo określa wymagania dla ścian i stropów oddzielenia przeciwpożarowego, w tym dla przedsionków.
• § 234 - Odnosi się do przepustów instalacyjnych w elementach oddzielenia przeciwpożarowego, które powinny mieć klasę odporności ogniowej (E I) wymaganą dla tych elementów.
• § 246 - Dotyczy wymagań dla urządzeń zapobiegających zadymieniu w przedsionkach stanowiących drogi ewakuacyjne w budynkach wysokich i wysokościowych.

Poniżej przedstawiono wymagane klasy odporności ogniowej dla wypełnień otworów w ścianach oddzielenia przeciwpożarowego, będących obudową drogi ewakuacyjnej lub innych:

W ścianie oddzielenia przeciwpożarowego dopuszcza się wypełnienie otworów materiałem przepuszczającym światło, takim jak luksfery, cegła szklana lub inne przeszklenie, jeżeli powierzchnia wypełnionych otworów nie przekracza 10% powierzchni ściany, przy czym klasa odporności ogniowej wypełnień nie powinna być niższa niż wskazana w tabeli.

Wyzwania interpretacyjne w projektowaniu przedsionków przeciwpożarowych

Mimo szczegółowych przepisów, wciąż pojawiają się niejasności dotyczące interpretacji i stosowania wymogów dla przedsionków przeciwpożarowych. Jedną z nie do końca uregulowanych kwestii jest brak wskazania, czy wentylacja w przedsionku powinna działać w czasie pożaru, co w przypadku wentylacji mechanicznej ma istotne znaczenie. Rzutuje to na sposób zasilania wentylatora - sprzed czy zza wyłącznika przeciwpożarowego prądu, a także wpływa na wymagania techniczne dla wentylatorów.

Poza tym, przepisy nie określają dopuszczalnych maksymalnych wymiarów przedsionka, tzn. jaka jest akceptowalna maksymalna długość drogi, jaką pokonuje ewakuujący się człowiek, przechodząc przez przedsionek. Wątpliwości mogą się również rodzić przy obliczaniu powierzchni strefy pożarowej, a dokładniej - czy powierzchnię przedsionków przeciwpożarowych wliczać do powierzchni którejkolwiek strefy, którą rozdzielają, czy też wcale ich nie wliczać.

Przedsionki przeciwpożarowe mają taką specyficzną budowę, że sumaryczna odporność ogniowa drzwi zamykających przedsionek z obu stron jest równa wymaganej odporności ogniowej drzwi w ścianie oddzielenia przeciwpożarowego, w której dany przedsionek został zastosowany w zakresie szczelności ogniowej (E) - § 232 ust. 4 Warunków technicznych. Ponadto ściany przedsionka mają mieć odporność ogniową co najmniej EI 60, co w przypadku większości projektowanych budynków stanowi połowę lub całą wartość odporności ogniowej wymaganej dla nich ściany oddzielenia przeciwpożarowego w zakresie szczelności (E) i izolacyjności (I) ogniowej. W związku z tym przedsionki są specyficznym tworem - to jakby „rozwarstwiona” ściana oddzielenia przeciwpożarowego, przestrzeń między dwiema rozsuniętymi częściami tej ściany. Mogłoby to sugerować, że skoro przedsionek jest rodzajem śluzy między strefami pożarowymi, nie powinno się jego powierzchni wliczać do żadnej ze stref, którą rozdziela. Niestety, w przepisach brakuje jednoznacznego wyjaśnienia tej kwestii.

W procesie projektowania budynków architekt musi uwzględnić program inwestora oraz wiele wymagań technicznych i ostatecznie znaleźć rozwiązanie, które z jednej strony spełni oczekiwania zamawiającego, a z drugiej będzie zgodne z przepisami techniczno-budowlanymi. W razie jakichkolwiek wątpliwości radą służą rzeczoznawcy do spraw zabezpieczeń przeciwpożarowych, których warto włączyć do projektu już na etapie projektu koncepcyjnego.

Konserwacja i przeglądy przedsionków przeciwpożarowych

Przedsionki przeciwpożarowe, podobnie jak inne systemy bezpieczeństwa, wymagają regularnej konserwacji i przeglądów. Należy regularnie sprawdzać stan drzwi przeciwpożarowych, systemów oddymiania, oświetlenia awaryjnego i oznakowania. Przeglądy powinny być przeprowadzane przez wykwalifikowanych specjalistów zgodnie z harmonogramem określonym w przepisach i normach. Prawidłowa konserwacja i regularne przeglądy są kluczowe dla zapewnienia sprawnego działania przedsionka przeciwpożarowego w sytuacji awaryjnej. Zaniedbania w tym zakresie mogą prowadzić do obniżenia poziomu bezpieczeństwa i w konsekwencji, do poważnych skutków w przypadku pożaru.
