Kabel elektroenergetyczny NHXH-J FE180/E90 to zaawansowane rozwiązanie techniczne, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa pożarowego. Jest to przewód o żyłach miedzianych, z izolacją z taśmy mikowej i specjalnej usieciowanej ognioodpornej mieszanki bezhalogenowej, powłoce wypełniającej z uniepalnionej mieszanki bezhalogenowej oraz powłoce wykonanej z termoplastycznego bezhalogenowego tworzywa. Może występować z żyłą ochronną zielono-żółtą lub bez niej.
Kable NHXH-J są wykonane z miedzianych żył, które mogą być jednodrutowe klasy 1 lub wielodrutowe klasy 2. Prezentowany model, NHXH-J FE180/E90 5x4 0,6/1kV od producenta Technokabel, charakteryzuje się konstrukcją bezhalogenową (HFFR). Oznacza to, że w przypadku kontaktu z ogniem nie emituje korozyjnych gazów ani gęstego dymu, co jest kluczowe dla sprawnej ewakuacji oraz ochrony mienia. Pięć żył miedzianych o przekroju znamionowym 4 mm² każda, zapewnia stabilny przesył energii elektrycznej przy napięciu znamionowym 0,6/1 kV.
Kluczowe cechy i konstrukcja
Kable NHXH-J FE180/E90 posiadają szereg specyficznych cech, które predestynują je do zastosowań w systemach bezpieczeństwa pożarowego:
- Odporność ogniowa FE180: Izolacja żył, wykonana z taśmy mikowej i specjalnego tworzywa bezhalogenowego, gwarantuje integralność izolacji w ogniu przez co najmniej 180 minut. Jest to parametr określający wytrzymałość samej izolacji na bezpośrednie działanie ognia.
- Podtrzymanie funkcji E90: Cały system kablowy zapewnia ciągłość dostaw energii do urządzeń ratowniczych przez 90 minut. Kable elektroenergetyczne ognioodporne posiadają klasę zachowania funkcji E90, co odpowiada 90-cio minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru. Jest to niezbędne dla pracy pomp pożarowych, wentylatorów oddymiających czy systemów oświetlenia awaryjnego.
- Konstrukcja bezhalogenowa: Zastosowanie materiałów HFFR (Halogen Free Flame Retardant) eliminuje ryzyko powstawania toksycznych oparów i gęstego dymu, co poprawia warunki ewakuacji.

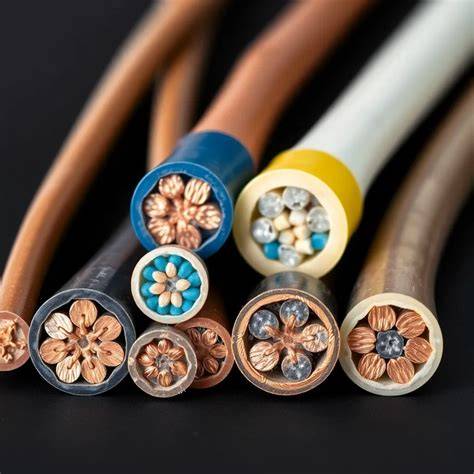

- Budowa: Żyły miedziane są skręcone warstwowo w ośrodek, otoczone powłoką wypełniającą oraz zewnętrzną powłoką pomarańczową, wykonaną z materiału bezhalogenowego.
Zgodność z normami i specyfikacje
Kabel NHXH-J FE180/E90 został zaprojektowany i przebadany pod kątem rygorystycznych norm bezpieczeństwa pożarowego. Spełnia wymagania w zakresie nierozprzestrzeniania płomienia (zgodnie z EN 60332-1-2) oraz niskiej emisji dymów (pomimo specyfikacji "Nie" dla EN 61034-2, generalna konstrukcja bezhalogenowa zmniejsza ich emisję). Jest również bezhalogenowy zgodnie z EN 50267-2-2.
Produkt jest w pełni przystosowany do pracy w systemach, gdzie wymagana jest klasa podtrzymania funkcji elektrycznych E90 zgodnie z odpowiednimi wytycznymi dla instalacji przeciwpożarowych. Może być bezpiecznie stosowany w obiektach chronionych stałymi wodnymi urządzeniami gaśniczymi (tryskaczami), co potwierdza jego wysoką odporność na trudne warunki środowiskowe podczas akcji gaśniczej.
Wybrane dane techniczne (przykład dla wariantów NHXH-J)
- Napięcie znamionowe U0: 0,6 kV
- Napięcie znamionowe U: 1 kV
- Znamionowy przekrój żyły: np. 2,5 mm² (dostępne są różne przekroje, np. 4 mm²)
- Materiał żyły: Miedź (Cu)
- Klasa żyły: Klasa 1 (jednodrutowy) lub Klasa 2 (wielodrutowy)
- Materiał powłoki zewnętrznej: Bezhalogenowe tworzywo termoplastyczne
- Kolor powłoki zewnętrznej: Pomarańczowy
- Izolacja żyły: Taśma mikowa i specjalna usieciowana ognioodporna mieszanka bezhalogenowa
- Wytrzymałość (trwałość) izolacji: FE 180
- Dopuszczalna temperatura kabla ułożonego na stałe: od -30°C do 90°C
- Maksymalna temperatura żyły: 90°C
- Bezhalogenowy: Tak (EN 50267-2-2)
- Nierozprzestrzeniający płomienia: Tak (EN 60332-1-2)
- Przybliżona średnica zewnętrzna (dla konkretnego wariantu 5x4 mm²): 18,3 mm
- Przybliżona waga kabla (dla konkretnego wariantu 5x4 mm²): 376 kg/km
Kable połączeniowe w systemach audio | Poradnik audio
Zastosowanie kabli NHXH-J FE180/E90
Kable NHXH-J FE180/E90 są przeznaczone do stosowania wszędzie tam, gdzie wymagana jest szczególna ochrona ludzi, dóbr kulturalnych i materialnych. Zapewniają funkcjonowanie systemów ostrzegania, gaszenia ognia, zasilania oświetlenia awaryjnego, wentylacji, klap dymnych i innych urządzeń, których działanie jest niezbędne do skutecznego prowadzenia akcji ratowniczej.
Produkt znajduje szerokie zastosowanie w budownictwie użyteczności publicznej oraz obiektach przemysłowych o podwyższonych rygorach przeciwpożarowych, ze względu na koncentrację ludzi, majątku trwałego i kulturowego o dużej wartości. Mogą to być wieżowce, szpitale, centra handlowe, tunele, muzea, kina, teatry.
Kable te są dedykowane do zasilania i sterowania odbiorników takich jak:
- Systemy oświetlenia awaryjnego i ewakuacyjnego.
- Urządzenia oddymiające i klapy dymowe.
- Pompy pożarowe i windy strażackie.
- Systemy alarmowe i monitoringu w tunelach, szpitalach oraz centrach handlowych.
Kabel przeznaczony jest do układania na stałe zarówno wewnątrz, jak i na zewnątrz budynków. W przypadku instalacji zewnętrznych należy pamiętać o konieczności ochrony powłoki przed bezpośrednim działaniem promieniowania UV.
Wskazówki montażowe
Podczas instalacji kabla NHXH-J FE180/E90 należy przestrzegać następujących zasad inżynierskich, aby zapewnić jego prawidłowe funkcjonowanie i długotrwałą niezawodność:
- Promień gięcia: Należy zachować odpowiedni minimalny promień gięcia, aby nie uszkodzić struktury taśmy mikowej chroniącej żyły.
- Systemy mocowań: Aby zachować klasę E90, kabel musi być montowany na certyfikowanych systemach nośnych (koryta, drabinki, uchwyty) posiadających analogiczną klasę odporności ogniowej.
- Ochrona UV: Przy montażu zewnętrznym kabel należy prowadzić w rurach osłonowych odpornych na promieniowanie ultrafioletowe lub pod zadaszeniem.
- Temperatura układania: Prace montażowe powinny odbywać się w zakresie temperatur zalecanych przez producenta, aby uniknąć pęknięć powłoki bezhalogenowej.
Najczęściej zadawane pytania (FAQ)
1. Czy kabel NHXH-J może być stosowany bezpośrednio w ziemi?
Kable typu NHXH nie są przeznaczone do bezpośredniego układania w ziemi bez dodatkowych, szczelnych osłon rurowych zapobiegających długotrwałemu kontaktowi z wilgocią i agresywnymi związkami chemicznymi.
2. Co oznacza oznaczenie FE180?
Oznacza ono integralność izolacji żyły w warunkach pożaru przez minimum 180 minut. Jest to parametr określający wytrzymałość samej izolacji na bezpośrednie działanie ognia.
3. Co oznacza klasa zachowania funkcji E90?
Kable elektroenergetyczne ognioodporne posiadają klasę zachowania funkcji E90, co odpowiada 90-cio minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru. Jest to kluczowe dla systemów bezpieczeństwa.
