Bezpieczeństwo pożarowe w nowoczesnych obiektach budowlanych odgrywa ważną rolę z perspektywy ochrony życia, zabezpieczenia mienia oraz ciągłości działania przedsiębiorstw. W ostatnich latach rośnie świadomość inwestorów, projektantów i zarządców budynków w zakresie konieczności stosowania skutecznych systemów ochrony przeciwpożarowej.
Systemy te znajdują zastosowanie nie tylko na halach czy magazynach, lecz również w obiektach biurowych, handlowych i mieszkalnych. Ich właściwe zaprojektowanie wymaga jednak znajomości przepisów, norm oraz specyficznych wymagań technicznych. Dlatego tak ważne jest, aby korzystać z usług fachowców od PPOŻ.
Podstawowe informacje o instalacjach tryskaczowych
Czym są instalacje tryskaczowe?
W wielu obiektach, w których ważne jest zapewnienie wysokiego poziomu bezpieczeństwa pożarowego, stosuje się instalacje tryskaczowe. To jeden z niezawodnych systemów automatycznego gaszenia pożaru, zaprojektowany tak, aby reagować natychmiast po wykryciu podwyższonej temperatury.
System składa się z sieci rurociągów, zasilania wodnego i głowic tryskaczowych, które uruchamiają się indywidualnie, wyłącznie tam, gdzie powstaje ogień. Dzięki temu gaszenie rozpoczyna się w dokładnym miejscu zagrożenia, a nie w całym budynku. Takie rozwiązanie minimalizuje straty, skraca czas reakcji i znacząco zwiększa bezpieczeństwo ludzi oraz mienia.
Celem instalacji tryskaczowej jest ugaszenie źródła ognia w miejscu jego powstania (w pierwszej fazie pożaru) oraz ograniczenie rozprzestrzeniania się płomieni na inne pomieszczenia i przyległe budynki. System działa samoczynnie - uruchamia się w momencie wystąpienia zadymienia lub wzrostu temperatury, jednocześnie przekazując sygnał alarmowy do ośrodka dyspozycyjnego.
Rodzaje tryskaczy przeciwpożarowych – mokre / suche / wstępnie aktywowane
Jak działają tryskacze przeciwpożarowe?
Działanie tryskaczy ppoż. opiera się na zastosowaniu komponentu termoczułego, który może mieć postać ampułki wypełnionej cieczą termicznie rozszerzalną (tryskacze ampułkowe) lub topika (tryskacze topikowe). Zadaniem tego komponentu jest blokowanie ujścia wody pod ciśnieniem, która znajduje się w rurociągu dystrybucyjnym.
Tryskacze uruchamiane są pod wpływem ognia lub wysokiej temperatury, w wyniku czego pękają lub topią się zamykające je elementy termoczułe, a tym samym zwolniona zostaje blokada i następuje uwolnienie środka gaśniczego. Ta specyfika działania tryskaczy ppoż. O wielkości i kształcie tworzonego przez tryskacz strumienia wody decyduje deflektor, tzw. talerz rozprysku.
Tryskacze otwierają się indywidualnie pod wpływem określonej temperatury. Nie jest prawdą, że wszystkie tryskacze otwierają się jednocześnie.

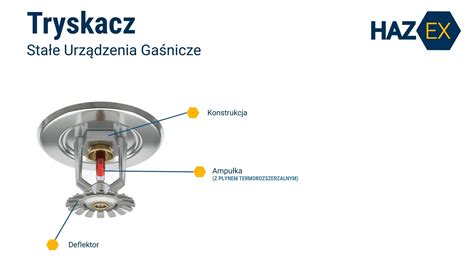

Budowa tryskacza - kluczowe elementy
Podstawowe elementy budowy tryskaczy przeciwpożarowych obejmują zatem element termoczuły, deflektor oraz korpus z gwintem, niezbędny do zamocowania tryskacza do rurociągu dystrybucyjnego.
Rodzaje tryskaczy i ich parametry
Temperatury reagowania tryskaczy
Każdy tryskacz przeciwpożarowy charakteryzuje się temperaturą reagowania, która w zależności od rodzaju zastosowanego elementu termoczułego może wynosić 260°C, 182°C, 141°C, 93°C, 79°C, 68°C i 57°C. Tryskacze są kalibrowane na konkretną temperaturę pęknięcia ampułki.
Typy tryskaczy ze względu na konstrukcję i orientację
Poszczególne tryskacze dzielone są ze względu na specyficzne parametry dostosowane do zapobiegania i likwidowania różnych typów zagrożenia. Poza wskazaną powyżej orientacją, tryskacze ppoż. wyróżniamy:
Tryskacze klasyczne
Tryskacze starego typu, w których deflektory zainstalowane są w położeniu wiszącym lub stojącym. W nich strumień wody przyjmuje kształt kulisty i rozprowadzany jest równomiernie we wszystkich kierunkach.
Tryskacze wiszące
W tym wariancie deflektor znajduje się pod korpusem.
Tryskacze ukryte
Podobnie jak w wariancie podtynkowym, montowane są na orurowaniu pod tynkiem. Tu jednak ich obecność jest dodatkowo zamaskowana dzięki osłonie, która odpada pod wpływem wysokiej temperatury lub bliskości ognia.
Tryskacze przyścienne (poziome i pionowe)
Instalowane są przy ścianie. Tryskacze przyścienne pionowe instalowane są przy ścianie i suficie w formie stojącej lub wiszącej - w zależności od modelu dostępne mogą być oba warianty lub tylko jeden z nich. Z tryskaczy przyściennych woda rozpraszana jest w dół tylko z jednej strony. Są one wykorzystywane w sytuacjach, gdy montaż tryskaczy na stropie stwarzałby ryzyko ich uszkodzenia.
Specjalne rodzaje tryskaczy
Tryskacze rozpylające
W nich strumień wody przyjmuje kształt paraboli skierowanej do podłoża.
Tryskacze o zwiększonej długości rzutu strumienia wody
Mogą mieć długość rzutu strumienia wody do 6,5 metra. Dopuszczone są wyłącznie w wersji z szybkim wskaźnikiem zadziałania. Mogą być stosowane do ochrony obiektów o najniższym stopniu zagrożenia pożarowego (LH i OH1), tylko w specjalnych przypadkach i za zgodą upoważnionych jednostek.
Tryskacze ESFR (Early Suppression Fast Response)
Norma VdS CEA 4001 dokładnie opisuje tryskacze ESFR, przeznaczone do gaszenia pożarów określonych zagrożeń, jak składowane tworzywa sztuczne, spieniona guma czy bele papieru. Tryskacze ESFR to tryskacze szybkiego reagowania o temperaturze otwarcia 68°C (od 68°C do 74°C dla topika) lub 93°C (od 93°C do 104°C dla topika) i dużej wydajności - nominalna wartość współczynnika wypływu K wynosi od 200 lub 360. Generowany przez nie strumień wody jest bardzo skoncentrowany i charakteryzuje się wysoką energią kinetyczną.
Parametry identyfikacyjne tryskaczy (SIN)
Zgodnie z normą NFPA 13, każdy tryskacz ppoż. musi być trwale oznaczony numerem SIN (Sprinkler Identification Number).
Zasady doboru i projektowania instalacji tryskaczowych
Tryskacze przeciwpożarowe charakteryzują się wieloma parametrami, które pozwalają optymalnie zareagować na możliwe zdarzenie pożarowe oraz skutecznie skontrolować pożar lub całkowicie go ugasić. Znajomość obowiązujących przepisów, norm i procedur pozwala dokonać odpowiedniego doboru tryskaczy, w zależności od występującego ryzyka pożarowego, charakterystyki zabezpieczanego obiektu oraz prowadzonej w nim działalności.
Dobór tryskaczy a temperatura otoczenia
Zgodnie z normą VdS, tryskacze przeciwpożarowe powinny być dobierane w zależności od spodziewanej temperatury otoczenia, przy czym znamionowa temperatura zadziałania tryskacza powinna być wyższa od temperatury otoczenia o co najmniej 30˚C. W klimacie umiarkowanym i przy normalnych warunkach, zalecane jest instalowanie tryskaczy o znamionowej temperaturze zadziałania od 68˚C do 74˚C.
Normy i wytyczne projektowe
Kiedy projekt systemu przeciwpożarowego zaczyna nabierać konkretnych kształtów, pojawia się potrzeba oparcia wszystkich decyzji technicznych na jasno zdefiniowanych standardach. Dlatego tak ważne jest ustalenie, według jakich wytycznych ma powstać cała instalacja tryskaczowa.
Najczęściej stosowaną w Polsce podstawą projektową jest PN-EN 12845. W wielu projektach, zwłaszcza realizowanych dla najemców międzynarodowych, stosuje się również normy amerykańskie takie jak NFPA 13. Dają one większą szczegółowość w niektórych obszarach.
Kluczowe wymagania techniczne dla systemów tryskaczowych
Aby system tryskaczowy działał niezawodnie i spełniał swoją funkcję w momencie zagrożenia pożarowego, musi zostać zaprojektowany i wykonany zgodnie z szeregiem szczegółowych wytycznych technicznych. Obejmują one zarówno źródło zasilania wodnego, dobór odpowiednich głowic, jak i wymagania dotyczące rurociągów czy późniejszej eksploatacji.
| Obszar wymagań | Co obejmuje? | Dlaczego jest ważne? |
|---|---|---|
| Zasilanie wodne | Wydajność pomp, ciśnienie robocze, pojemność zbiorników wodnych, stabilność źródła wody. | Zapewnia nieprzerwaną i natychmiastową gotowość systemu do działania. |
| Głowice tryskaczowe | Dobór typu (np. standardowe, ESFR, suchosypowe), temperatury zadziałania, współczynnika K. | Gwarantuje skuteczne pokrycie obszaru i odpowiednie gaszenie dla danego zagrożenia. |
| Typy systemów | Wyróżnia się systemy suche (gdzie w rurach znajduje się sprężone powietrze - idealne do mroźni), mokre (standardowe) oraz rozwiązania dedykowane, np. pre-action, deluge. | Dostosowanie do specyfiki obiektu, np. temperatury otoczenia. Przemysłowe instalacje tryskaczowe zbudowane są zazwyczaj z rozległej sieci rurociągów stale wypełnionych wodą. |
| System suchy | To system zaprojektowany do miejsc narażonych na ujemne temperatury (np. mroźnie, otwarte parkingi). Rurociągi nie są w nim wypełnione wodą, lecz sprężonym powietrzem lub azotem. | Zapobiega zamarzaniu wody w rurociągach, zapewniając gotowość systemu w niskich temperaturach. |
Prawne aspekty i wymagania
Kiedy instalacja tryskaczowa jest obowiązkowa?
Na etapie projektowania lub rozbudowy obiektu inwestorzy bardzo często analizują różne możliwości zabezpieczenia budynku przed pożarem. Wśród dostępnych rozwiązań jednym z najczęściej branych pod uwagę jest instalacja tryskaczowa. W praktyce wymóg zastosowania takiego systemu pojawia się wszędzie tam, gdzie specyfika budynku lub sposób jego użytkowania podnosi poziom zagrożenia pożarowego.
Kiedy projekt zaczyna być analizowany pod kątem zgodności z wymaganiami przeciwpożarowymi, inwestorzy szybko zauważają, że sama decyzja o wyborze systemu to dopiero pierwszy krok. To właśnie wtedy często w grę wchodzą instalacje tryskaczowe. Przepisy określają bowiem bardzo precyzyjnie, jakie elementy takiego systemu muszą zostać spełnione, aby projekt mógł przejść pozytywnie przez proces uzgodnień i późniejszy odbiór budynku. Dzięki temu inwestor i projektant mają jasność, jakie rozwiązania są dopuszczalne i jakie standardy muszą zostać spełnione, aby cały system działał skutecznie w sytuacji pożaru.
Zrozumienie przepisów przeciwpożarowych to klucz do bezpieczeństwa i legalnego użytkowania budynku. Nie możemy zacząć rozmowy o systemach gaśniczych bez odniesienia się do litery prawa.
Podstawa prawna
Podstawę prawną w zakresie wymogów montażu stałych urządzeń gaśniczych wodnych (w tym instalacji tryskaczowych) stanowi Rozporządzenie MSWiA z 7 czerwca 2010 r.
Błędy w projektowaniu i montażu - konsekwencje
Nawet najlepszy system tryskaczowy może nie spełnić swojej funkcji, jeśli zostanie zaprojektowany lub wykonany nieprawidłowo. W praktyce wiele problemów wynika z błędów popełnianych na etapie analizy ryzyka, doboru parametrów technicznych czy późniejszej eksploatacji, na przykład nieprawidłowe rozmieszczenie głowic tryskaczowych.
Konsekwencje takich błędów są bardzo poważne. Mogą prowadzić zarówno do kosztownych napraw i opóźnień w odbiorze budynku, jak i do sytuacji, w których system nie zadziała prawidłowo podczas pożaru. Dlatego tak ważne jest, aby projektowanie, montaż i serwis instalacji powierzyć doświadczonym fachowcom.
Instalacje tryskaczowe to rozwiązanie, które realnie podnosi poziom bezpieczeństwa w nowoczesnych obiektach i daje inwestorom pewność, że budynek jest przygotowany na sytuacje wymagające natychmiastowej reakcji. Decyzja o wyborze takiego systemu to nie tylko kwestia spełnienia formalnych wymagań, ale przede wszystkim świadome podejście do ochrony ludzi oraz infrastruktury. Warto pamiętać, że poprawne funkcjonowanie instalacji zależy nie tylko od zastosowanych komponentów czy założeń projektowych, ale również od jakości wykonania czy późniejszej opieki technicznej. Dlatego należy cały proces powierzyć specjalistom mającym doświadczenie i wiedzę branżową.
Kluczowe jest również późniejsze utrzymanie systemu. Samo zainstalowanie rur z wodą to nie wszystko. Skuteczność systemu zależy od inżynierii i odpowiedniego doboru podzespołów. Projekt każdej instalacji przeciwpożarowej (w tym tryskaczowej) musi zostać bezwzględnie zatwierdzony przez uprawnionego rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych.
