Złączki strażackie do pomp i systemów nawadniania

Złączki strażackie to kluczowe elementy, które umożliwiają szybkie i szczelne łączenie węży strażackich z innymi odcinkami instalacji lub urządzeniami, takimi jak pompy, hydranty czy rozdzielacze. W kontekście systemów nawadniania, zapewniają one sprawne zestawienie całego systemu przesyłowego. Jest to szczególnie ważna cecha w momencie, gdy zależy nam na zarządzaniu dużymi przepływami wody lub pracy w trudnym terenie.

Charakterystyka i budowa złączek strażackich

Każde złącze strażackie jest zaprojektowane tak, aby zapewnić maksymalną szczelność i odporność na obciążenia mechaniczne. Złącze składa się zazwyczaj z korpusu wykonanego z aluminium, mosiądzu lub wzmocnionego tworzywa, a także uszczelki, która gwarantuje brak wycieków nawet przy dużym ciśnieniu. System zatrzaskowy lub gwintowy pozwala na błyskawiczne łączenie i rozłączanie przewodów, co jest niezwykle przydatne w sytuacjach wymagających szybkiego działania. Nowoczesne modele są projektowane w oparciu o normy PN-EN, które potwierdzają ich kompatybilność między różnymi producentami. Wewnętrzne średnice złącz dopasowane są do konkretnych węży strażackich, co minimalizuje straty ciśnienia.

Wybór odpowiedniej złączki - kluczowe parametry

Rozmiar złącza ma bezpośredni wpływ na prędkość przepływu i opory hydrauliczne w instalacji. Większa średnica pozwala przesłać więcej wody przy niższym spadku ciśnienia, jednak wymaga mocniejszych pomp i węży o odpowiedniej średnicy. Z kolei mniejsze rozmiary zapewniają większą prędkość strumienia, co może być korzystne w niektórych zastosowaniach. Przy wyborze złączki strażackiej należy w pierwszej kolejności uwzględnić średnicę węża, z którym będzie pracować, a także rodzaj i rozmiar gwintu w urządzeniu lub instalacji. Dodatkowe parametry, na które warto zwrócić uwagę, to maksymalne ciśnienie robocze, kompatybilność z istniejącymi akcesoriami oraz typ uszczelnienia. W instalacjach pracujących w terenie dobrze sprawdzają się złącza z uchwytami antypoślizgowymi, które można obsługiwać w rękawicach.

Oferta Dropplant i uniwersalność złączek

Jeśli zależy Ci na trwałych, szczelnych i łatwych w obsłudze połączeniach węży strażackich, oferta Dropplant jest dla Ciebie. Obejmuje ona szeroki wybór złączek strażackich do różnych typów węży i instalacji. Znajdziesz tu zarówno lekkie, mobilne modele do zastosowań polowych, jak i solidne złącza przeznaczone do pracy w wymagających warunkach przemysłowych. Oferowane przez nas produkty dostępne są w różnych wariantach mocowania - od złączy STORZ, przez gwinty zewnętrzne i wewnętrzne, po wersje z redukcją średnicy. Wszystkie są kompatybilne z popularnymi wężami strażackimi oraz akcesoriami do nawadniania. Złączki strażackie dostępne w Dropplant są testowane pod kątem wytrzymałości i szczelności, co potwierdza ich niezawodność. Dzięki uniwersalnym standardom można je bez problemu łączyć z większością węży i urządzeń dostępnych na rynku. Oferujemy złączki strażackie w różnych rozmiarach i wykonaniach, które sprawdzą się w rolnictwie, nawadnianiu, budownictwie oraz w instalacjach awaryjnych.

Złącza zaczepowe symetryczne - system STORZ

Złącza zaczepowe symetryczne charakteryzują się przede wszystkim symetryczną budową części przyłączeniowych. W praktyce oznacza to, że obie łączone części w danym złączu (czyli jego wtyk i gniazdko) są takie same. Dodatkowo charakteryzują się dosyć dużą i niezaburzoną średnicą przelotu, a także bardzo małą wrażliwością na różnego rodzaju zanieczyszczenia oraz urazy mechaniczne. Połączenie wykonane przy pomocy tego typu złączy jest bardzo szybkie i dosyć proste: wystarczy bowiem przyłożyć do siebie obie części, a następnie docisnąć. Rozmiar danego złącza określany jest na podstawie rozstawu zaczepów. Złącza zaczepowe nazywane są potocznie złączami strażackimi, gdyż głównie jako złącza strażackie się rozwinęły - stosowane do węży i hydrantów przeciwpożarowych. Złącza tego typu znajdują także szerokie zastosowanie w przemyśle - używane są zazwyczaj w różnych instalacjach przesyłu wody i innych substancji płynnych oraz do materiałów stałych (sypkich).

Historia i rozpowszechnienie złączy STORZ

Złącza zaczepowe symetryczne STORZ zostały zaprojektowane w roku 1882 przez Carla Augusta Guido Storza, niemieckiego inżyniera i wynalazcę z Frankfurtu nad Menem. Opatentowane zostały natomiast w roku 1890 w Szwajcarii. Bardzo szybko rozpowszechniły się one w wielu europejskich krajach jako standardowe złącze wykorzystywane do węży i armatury strażackiej, z tego właśnie powodu nazywane są złączami strażackimi, ale też złączami (czy nasadami) hydrantowymi. STORZ to standardowy typ złączy wykorzystywanych między innymi w Portugalii, Danii, Niemczech, Austrii, Szwajcarii, Szwecji, Holandji, Izraelu czy Grecji. Są także w powszechnym użyciu w Australii i Stanach Zjednoczonych, oraz naturalnie w Polsce.

Zalety i budowa złączy STORZ

Złącza STORZ cieszą się niesłabnącą i zasłużoną popularnością, głównie ze względu na szerokie zastosowanie, znacznie wykraczające poza wykorzystanie przy aparaturze strażackiej. Są one konstrukcji symetrycznej (inaczej bezpłciowe) - w odróżnieniu od wielu innych typów złączy nie mają one części żeńskiej i męskiej. Standardowe złącze STORZ posiada dwa zaczepy, które umieszczone są na specjalnej obrotowej nasadzie, która nałożona jest na końcówkę od węża, a następnie zabezpieczona pierścieniem z drutu. Alternatywnie, dwa zaczepy mogą być umieszczone na stałej nasadzie z gwintem, która nakręcona jest na gwint instalacji rurowej (na przykład właśnie hydrantu). Najważniejszą zaletą złączy STORZ jest bez wątpienia szybkość łączenia. Do całkowitego połączenia niezbędna jest jedynie 1/4 obrotu. Po zamknięciu uzyskuje się solidne i bezpieczne połączenie. Złącza STORZ można zweryfikować poprzez pomiar odległości pomiędzy kłami (mierząc od strony wewnętrznej). Złącza mogą pracować na podciśnienie i ciśnienie do 16 bar.

Materiały wykonania i metody produkcji złączy STORZ

Złącza STORZ są zwykle wykonane z mosiądzu lub aluminium. Mogą być wytwarzane przez odlewanie do ogólnych połączeń wężowych i zastosowań niskociśnieniowych, ale do gaszenia pożaru lepiej jest stosować odkuwki, aby zagwarantować bezpieczeństwo i trwałość sprzęgła. Najpopularniejsze złącza STORZ wykonane są z aluminium. Mogą one występować w wersji odkuwanej (ich ciśnienie robocze wynosi 16 bar) bądź też ekonomicznej, wykorzystywanej do prostych, mniej odpowiedzialnych zastosowań wersji odlewanej (ciśnienie robocze 6 bar). Złącza odlewane charakteryzują się znacznie mniejszą niż w przypadku złącz odkuwanych wytrzymałością i potencjalną możliwością wystąpienia wad odlewniczych. Mogą być stosowane jedynie do niskiego ciśnienia roboczego (maks. do 6 bar) i do mniej odpowiedzialnych zastosowań ze względu na kruchość elementów. W ofercie Tubes International standardowymi złączami są wysokiej jakości złącza odkuwane o ciśnieniu roboczym do 16 bar. Inne wersje materiałowe to złącza wykonane z mosiądzu, które wykorzystywane są przede wszystkim w przemyśle stoczniowym, oraz złącza ze stali nierdzewnej. Złącza STORZ produkowane są z następujących materiałów:

• Z Aluminium (AL)
• Ze Stali Szlachetnej (SS)
• Z Mosiądzu (MS)
• Mieszane np. aluminium i mosiądz

Rodzaje uszczelnień w złączach STORZ

Standardowym uszczelnieniem jest odporna na podciśnienie, przeznaczona dla węży ssawno-tłocznych uszczelka wargowa. Złącza dla węży tłocznych (o krótkiej końcówce do węża) posiadają uszczelkę nieodporną na podciśnienie. Aluminiowe złącza STORZ posiadają standardowo białą uszczelkę z gumy nitrylowej (NBR), złącza mosiężne czarną uszczelkę z NBR, a złącza nierdzewne uszczelkę z vitonu.

Materiały uszczelniające: NBR, Viton, EPDM, Silikon

• Guma NBR (kauczuk akrylonitrylo-butadienowy), zwana także gumą olejoodporną, to bardzo popularny materiał gumowy. Stosowany jest do wyrobu różnego rodzaju podkładek oraz uszczelek pracujących statycznie w stanie nierozciągniętym, a także innych elementów w pompach (powłoka NBR pokrywa na przykład dyfuzory w pompach, które są bardziej odporne na ścieranie). Guma NBR bardzo dobrze sprawdza się w niesprzyjających warunkach - ścisku i wysokich ciśnień pracy.
• Guma Viton to inaczej kauczuk fluorowy, kopolimer monomerów. Produkty z Vitonu charakteryzują się bardzo dużą odpornością cieplną i chemiczną. Dodatkowo, ze względu na zawartość fluoru są one niepalne. Na bazie Vitonu powstają między innymi uszczelnienia wyróżniające się stabilnością wymiarów i właściwościami samosmarującymi. Viton jest materiałem odpornym na próżnię, promieniowanie UV, ozon, oleje i smary mineralne, węglowodory aromatyczne i alifatyczne, kwasy nieorganiczne: siarkowy, fosforowy, solny i azotowy oraz trudnopalne ciecze hydrauliczne na bazie fosforoestrów i węglowodorów chlorowanych (HSC). Guma Viton wykorzystywana jest z powodzeniem w różnych gałęziach przemysłu, między innymi w elektrowniach węglowych, gazowych, olejowych, petrochemicznych i atomowych.
• Guma EPDM to syntetyczny kauczuk z rodziny elastomerów. W jego składzie znajduje się membrana (etyleno-propyleno-dienowego-monomer) oraz sadza techniczna, ił, olej techniczny, siarka i stabilizatory. Materiał powstaje w wyniku wulkanizacji.
• Silikony to syntetyczne polimery krzemoorganiczne, w których wszystkie atomy krzemu połączone są z grupami alkilowymi (najczęściej metylowymi lub etylowymi) lub arylowymi (zwykle fenylowymi). Do ich podstawowych właściwości zaliczyć można niepalność, odporność termiczną i chemiczną, odporność na promieniowanie ultrafioletowe oraz dobrą elektroizolacyjność i smarność. Silikony mają bardzo szerokie zastosowanie, m.in. jako oleje i smary, składniki lakierów i kauczuków, materiały uszczelniające i łączące w budownictwie, w medycynie, we włókiennictwie oraz w kosmetyce.

Typy uszczelek do złączy STORZ

1. Uszczelka do złączy tłoczonych:
   • Uszczelka do złączy STORZ z gumy NBR w kolorze czarnym
   • Uszczelka do złączy STORZ z gumy NBR w kolorze białym
   • Uszczelka do złączy STORZ z VITONU, gumy fluorowej
   • Uszczelka do złączy STORZ z dopuszczeniem KTW do wody pitnej w kolorze białym
2. Uszczelka do złączy ssąco-tłocznych:
   • Uszczelka do złączy STORZ z gumy NBR w kolorze czarnym
   • Uszczelka do złączy STORZ z gumy NBR w kolorze białym
   • Uszczelka do złączy STORZ z gumy EPDM
   • Uszczelka do złączy STORZ z silikonu
   • Uszczelka do złączy STORZ z VITONU, gumy fluorowej
   • Uszczelka do złączy STORZ z dopuszczeniem KTW do wody pitnej w kolorze białym

Rozmiary i rodzaje złączy zaczepowych STORZ

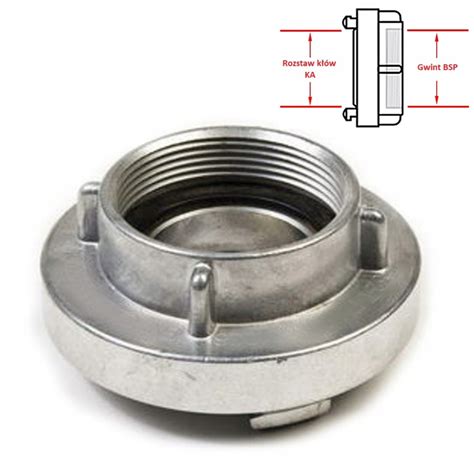

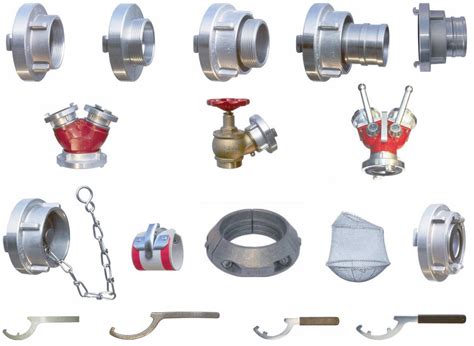

Rozmiar złączy zaczepowych STORZ określony może być na dwa sposoby. Pierwszym z nich jest tradycyjne oznaczenie związane ze średnicą nominalną węża (np. 52-B), drugim natomiast rozstaw wewnętrzny zaczepów. Aby połączyć ze sobą dwa złącza STORZ, konieczne jest dobranie ich w taki sposób, aby miały one taki sam rozstaw zaczepów. W sytuacji, gdy nie jest to możliwe i konieczne jest połączenie złączy o różnych rozstawach zaczepów, niezbędne jest użycie złącza redukcyjnego. Do asortymentu złączy zaczepowych symetrycznych STORZ zaliczyć można między innymi:

• Końcówki do węży strażackich
• Łączniki do węży
• Zaślepki
• Adaptery kołnierzowe
• Adaptery z gwintem BSB
• Redukcje
• Złącza obrotowe
• Złączki z gwintem BSP do budowy adapterów i redukcji
• Klucze hakowe STORZ
• Uszczelki do węży tłocznych
• Uszczelki do węży ssawno-tłocznych
• Złącza zaczepowe STORZ z króćcem do węża w wersji tłocznej
• Złącza zaczepowe STORZ z króćcem do węża w wersji ssąco-tłocznej
• Złącza zaczepowe STORZ z gwintem wewnętrznym
• Złącza zaczepowe STORZ z gwintem zewnętrznym
• Złącza zaczepowe STORZ z gwintem wewnętrznym obrotowe
• Złącza zaczepowe STORZ z gwintem zewnętrznym obrotowe
• Złącza zaczepowe STORZ z króćcem do węży z tworzyw sztucznych
• Złącza zaczepowe STORZ z króćcem do węża pod obejmy skorupowe
• Złącza zaczepowe STORZ zamykające

Przykłady złączy z gwintem:

• Złącze GZ 1"
• Złącze GZ 2"
• Złącze GZ 3"
• Złącze GZ 4"
• Złącze GZ 4 1/2"

Szerokie zastosowania złączy STORZ

Złącza STORZ cieszą się niesłabnącą - i zasłużoną popularnością, głównie ze względu na szerokie zastosowanie, znacznie wykraczające poza wykorzystanie przy aparaturze strażackiej. Obecnie, podobnie jak w przypadku pozostałych rodzajów złączy zaczepowych symetrycznych, znajdują one szerokie zastosowanie jako złącza ogólnoprzemysłowe - wykorzystuje się je między innymi w przemyśle chemicznym i spożywczym, w budownictwie, rolnictwie, w różnego rodzaju systemach nawadniania, do przewożenia ścieków, w autocysternach do przewozu materiałów sypkich i wielu innych. Złącza STORZ z powodzeniem zastępują połączenia gwintowane. Przykładowo, idealnie sprawdzą się przy transporcie wody czy też przy budowie różnego rodzaju instalacji. Nie bez znaczenia jest też duży wybór różnego rodzaju złączy oraz duża gama rozmiarów, a także prostota i szybkość działania.
