Oddymianie Klatek Schodowych: Przepisy, Zasady i Systemy

W przypadku pożaru największym zagrożeniem wcale nie jest ogień, lecz dym. To właśnie on ogranicza widoczność, utrudnia ewakuację i powoduje zatrucia śmiertelne. Dlatego tak ważne jest, aby w budynkach - zwłaszcza wielokondygnacyjnych - zastosować systemy oddymiania klatek schodowych. Głównym celem tych systemów jest zapewnienie bezpiecznej ewakuacji mieszkańców w przypadku zaistnienia zagrożenia.

Urządzenia oddymiające montowane w klatkach schodowych służą przede wszystkim ochronie mieszkańców w przypadku wystąpienia niebezpiecznych sytuacji spowodowanych pożarem lub ulatnianiem się szkodliwych substancji. Celem jest zabezpieczenie dróg ewakuacyjnych oraz umożliwienie sprawnej akcji służb ratowniczych. Klatki schodowe są kluczowym miejscem służącym do oddalenia się od punktu zagrożenia, dlatego ich funkcjonalność w warunkach pożaru jest priorytetem.

W przepisach przeciwpożarowych oddymianie klatek schodowych stanowi jeden z kluczowych elementów systemów ochrony i bezpieczeństwa pożarowego, które mają na celu nie tylko skuteczną ewakuację osób, lecz także ochronę służb ratowniczych pracujących w zadymionych przestrzeniach. Prawdziwa moc ochrony pożarowej ukryta jest w przemyślanej lokalizacji, odpowiedniej wielkości oknach oraz klapach dymowych, a kluczem sukcesu jest ich sprawne działanie w wymagających sytuacjach.

Podstawy Prawne Oddymiania Klatek Schodowych

Bezpieczeństwo w budynkach, zwłaszcza mieszkalnych, w których na co dzień przebywa duża liczba osób, jest kwestią podstawową. Prawo polskie w określonych przypadkach nakłada na firmy odpowiedzialne za proces powstawania budowli obowiązek stosowania specjalnych rozwiązań w tym zakresie. Chodzi tu w szczególności o urządzenia zapobiegające pojawianiu się dymu czy instalacje służące oddymianiu klatek schodowych.

Zgodnie z przepisami, oddymianie jest obowiązkowe w wielu budynkach użyteczności publicznej i mieszkalnych wysokich, m.in. na podstawie § 245 i 246 Rozporządzenia Ministra Infrastruktury z 12.04.2002 roku. Aby podejść do tematu kompleksowo, należy szczegółowo przeanalizować dokumenty prawne odnoszące się do zasad bezpieczeństwa w budynkach mieszkalnych. Dwa podstawowe akty, w których znajdują się zapisy tworzące podstawę do wymagania instalacji systemów oddymiania to:

• Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów

Pierwszy z wymienionych dokumentów narzuca konieczność stosowania rozwiązań, które zapewnią bezpieczną ewakuację oraz umożliwią działanie ekipom ratowniczym, a także pozwolą przetrwać osobom znajdującym się w budynku podczas wystąpienia niebezpiecznej sytuacji. Drugi akt jest bardziej precyzyjny i wylicza techniczne środki zabezpieczenia przeciwpożarowego, na które składają się m.in. urządzenia lub inne rozwiązania, służące do zapobiegania zadymieniu lub usuwaniu dymu z miejsc przeznaczonych do ewakuacji.

Budynki Wymagające Systemów Oddymiających

Systemy oddymiające w klatkach schodowych są wymagane dla następujących typów budynków:

• Budynki niskie, które zawierają strefę pożarową ZL II.
• Budynki średniowysokie, ze strefą pożarową ZL I, II, III lub V.

Bardziej skomplikowana jest sytuacja budynków wysokich i wysokościowych, gdzie w zależności od sytuacji należy zastosować jedną lub dwie klatki schodowe oddzielone przedsionkami przeciwpożarowymi.

Oddymianie w Istniejących Budynkach

Mówiąc o systemach oddymiania, często odnosi się do nowo powstających budynków, jednak i obecnie istniejące obiekty powinny zawierać rozwiązania zgodne z przepisami. Jeżeli nie spełniają nakładanych norm, muszą zostać poddane stosownym modyfikacjom. W każdym budynku należy zapewnić możliwość sprawnego oddalenia się z miejsca zagrożenia oraz zabezpieczenie klatki schodowej, tak aby drogi ewakuacyjne były drożne.

Rodzaje Systemów Oddymiających w Klatkach Schodowych

Systemy oddymiające stanowią nieodzowny element nowoczesnego budownictwa, zwłaszcza w kontekście bezpieczeństwa pożarowego. Ich odpowiednie zaprojektowanie i wdrożenie może uratować życie. Poniżej przedstawiono kilka kluczowych rozwiązań spełniających rygorystyczne normy prawne.

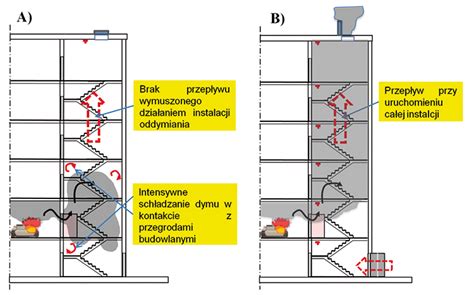

Systemy Grawitacyjne

Systemy grawitacyjne są najpopularniejszym i najmniej skomplikowanym rozwiązaniem w dziedzinie oddymiania budynków. Wykorzystują one naturalną właściwość gorących gazów do unoszenia się (proces nosi nazwę konwekcji). Wystarczy zapewnić odpowiednie otwory wylotowe, przez które dym (cieplejszy od zwykłego powietrza) wydostanie się na zewnątrz. Funkcjonują one na zasadzie naturalnego odprowadzania dymu oraz ciepła, co sprawia, że są stosunkowo oszczędne w eksploatacji.

Wśród ich zalet znajduje się niska awaryjność oraz brak potrzeby zasilania elektrycznego. W sytuacji awaryjnej dym przez otwarte klapy unosi się ku górze, a świeże powietrze wpływa przez wentylację, tworząc efektywny ciąg. W standardowych blokach mieszkalnych oraz innych budynkach wielokondygnacyjnych zazwyczaj systemy grawitacyjne w zupełności wystarczą.

• Powierzchnia działania: Standardowa klapa dymowa powinna mieć powierzchnię, która wynosi co najmniej 1 m² na każde 100 m³ objętości klatki schodowej.
• Wymiary klap: Klapy dymowe dostępne są w różnych rozmiarach, od 1x1 m do 2x2 m.
• Cena: Koszt jednego systemu grawitacyjnego z klapą o wymiarach 1x1 m waha się od 3000 do 5000 zł, w zależności od użytych materiałów i technologii.

Systemy Mechaniczne

W odróżnieniu od systemów grawitacyjnych, systemy mechaniczne wykorzystują wentylatory i silniki do aktywnego usuwania dymu. Ich działanie polega na uruchomieniu silników wentylacyjnych przy wykryciu dymu, co pozwala na efektywne usuwanie go z klatki schodowej. Są to bardziej skomplikowane rozwiązania, droższe i wymagające zastosowania zaawansowanych urządzeń.

• Wydajność: Systemy mechaniczne mogą zapewnić wydajność od 1000 do 2500 m³/h, co czyni je odpowiednimi dla budynków wyższych oraz bardziej skomplikowanych architektonicznie.
• Instalacja: Proces instalacji systemów mechanicznych jest bardziej czasochłonny i kosztowny, oscylując w granicach 10 000 do 30 000 zł w zależności od zaawansowania technologicznego.
• Wymagania energetyczne: Konieczność zasilania elektrycznego oznacza, że budynki muszą być zbudowane z myślą o ciągłym dostępie do energii.

Systemy Hybrydowe

Na rynku istnieją także systemy hybrydowe, które łączą zalety systemów grawitacyjnych i mechanicznych. Umożliwiają one automatyczne przełączanie pomiędzy dwoma trybami działania, co daje elastyczność w próbie gaszenia pożaru oraz oddymiania. Taki system w sytuacji awaryjnej uruchamia wentylatory, a także wykorzystuje naturalny ciąg powietrza, co znacznie zwiększa efektywność oddymiania.

• Koszt instalacji: W zależności od użytych komponentów, ich cena waha się pomiędzy 15 000 a 35 000 zł.
• Wydajność: Takie systemy mogą osiągnąć wydajność do 5000 m³/h i są szczególnie zalecane dla złożonych projektów budowlanych.
• Wszechstronność: Systemy hybrydowe sprawdzają się w różnych warunkach i są często wybierane z uwagi na ich efektywność oraz elastyczność.

Wszystko zależy od wstępnych analiz oraz wskazań specjalistów. Wybór odpowiedniego systemu oddymiającego wymaga zatem analizy projektu budowlanego, wymagań prawnych oraz specyfiki użytkowania danego obiektu.

Elementy Składowe Systemów Oddymiania

Aby oddymianie przebiegało sprawnie i możliwe było zabezpieczenie dróg ewakuacyjnych, potrzebny jest kompleksowy system, który wykryje zagrożenie i uruchomi urządzenia umożliwiające sprawną akcję ratowniczą.

Klapy Dymowe

Klapy dymowe to urządzenia, które łączą w sobie szereg różnych funkcji. Ich podstawowa rola to oczywiście oddymianie. Niemal każdy przedstawiciel tej grupy odgrywa również rolę świetlika dachowego, dzięki temu, że powierzchnia górna pokryta jest przepuszczającą warstwą (wykonaną najczęściej z akrylu lub poliwęglanu). To pozwala rozjaśnić wnętrze klatki schodowej i zmniejszyć potrzebę korzystania ze sztucznego oświetlenia. W określonych przypadkach funkcję klap dymowych mogą spełniać również wyłazy dachowe. Jednak najważniejsza jest tu kwestia bezpieczeństwa przeciwpożarowego.

Okna Oddymiające

Okna dymowe różnią się od klap przede wszystkim konstrukcją. W zależności od rodzaju mogą być stosowane na stromych dachach lub na ścianach. Pełnią funkcję zwykłych okien, ale podczas zagrożenia pożarowego automatycznie się uchylają, pozwalając szkodliwym substancjom na ulotnienie się na zewnątrz. Klapy mogą być bardziej uniwersalne oraz pełnić funkcję świetlików czy wyłazów, natomiast dużą zaletą okien jest wspomniana możliwość umieszczania na powierzchniach o dużym nachyleniu. Obydwa urządzenia da się podłączyć do instalacji przeciwpożarowych, które służą do automatycznego uruchamiania siłowników odpowiedzialnych za otwieranie i zamykanie klap i okien oddymiających.

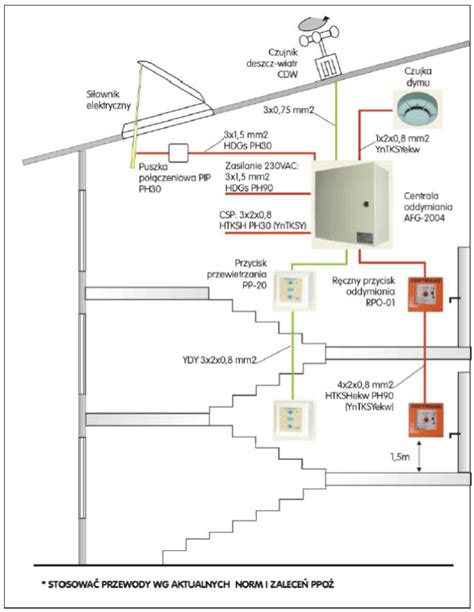

Czujniki i Instalacje Elektryczne

Podstawę systemu automatycznego oddymiania stanowią czujniki, które mają za zadanie przekazać informację o pojawieniu się dymu lub innych szkodliwych substancji. Zostaje ona przeanalizowana i przesłana do centrali, a następnie do odpowiednich urządzeń oddymiających, które otwierają się, aby pozbyć się nadmiaru niebezpiecznych gazów. Wentylacja klatek schodowych to klucz do sprawnej ewakuacji budynku.

Wymagania Techniczne i Zasady Projektowania

Bezpieczeństwo osób znajdujących się w budynkach podczas pożaru jest absolutnym priorytetem przepisów prawa. Instalacje oddymiające, a zwłaszcza te zainstalowane w klatkach schodowych, to kluczowy element tej układanki. Odpowiednio zaprojektowany system oddymiania nie tylko spełnia wymogi norm, ale również może uratować życie.

Projektowanie Systemu Oddymiania

Rozpoczynając proces projektowania instalacji oddymiającej, należy wziąć pod uwagę kilka krytycznych elementów, które zadecydują o efektywności całego systemu. Kluczowe są odpowiednie obliczenia. Prawidłowe zaplanowanie systemu oddymiania to podstawa. Polski standard PN-B-02877-4:2001 precyzuje, że maksymalne bezpieczeństwo zapewnia grawitacyjny system oddymiania, oparty na klapach dymowych. Kluczowe znaczenie ma również lokalizacja klatki schodowej - wydajne napowietrzanie stanowi fundament skuteczności systemu. System powinien być dostosowany do specyfiki budynku oraz jego źródeł naturalnej wentylacji.

Wymagana Powierzchnia Czynna Oddymiania (Acz)

Jednym z podstawowych wymogów jest obliczenie wymaganej powierzchni czynnej oddymiania (Acz) dla danej klatki schodowej. Zgodnie z polskimi normami, takimi jak PN-B-02877-4:2001, dla budynków niskich i średniowysokich powierzchnia czynna powinna wynosić:

Dodatkowo, dla budynków niskich i średniowysokich, przy odpowiednich wyliczeniach, można precyzyjnie określić potrzebną powierzchnię czynną oddymiania (Acz) wraz z wymaganiami dla klap dymowych i otworów napowietrzających:

Proporcje Klap Dymowych i Wentylacji

Dzięki zrozumieniu wartości Acz można przejść do kolejnego kluczowego aspektu: odpowiedniego doboru klap dymowych i wentylacyjnych. Zgodnie z wymogami normatywnymi, powierzchnia geometryczna okien lub drzwi napowietrzających powinna przewyższać sumę powierzchni klap dymowych o 30%. Ten wymóg może przesądzić o sukcesie całego systemu.

Dla różnych wysokości budynków, wymagania dotyczące powierzchni klap i otworów napowietrzających prezentują się następująco:

Każda zmiana w wysokości budynku wymaga odpowiednich dostosowań w projektach oddymiania.

Wymiary Klap Dymowych

Klapy dymowe muszą być odpowiednio wymiarowane, aby zapewnić skuteczne oddymianie. Zwykle powinny mieć wymiary w zakresie:

• Wysokość: 0,8 m do 1,5 m
• Szerokość: 0,6 m do 1,2 m

Podstawowe Wymagania Dotyczące Wentylacji

Kolejnym niezwykle istotnym czynnikiem jest zapewnienie wystarczającej wentylacji dla systemu oddymiania. Odpowiednia ilość powietrza kompensacyjnego wpływa bezpośrednio na skuteczność urządzeń oddymiających. Kluczowe dla skutecznego systemu oddymiania jest odpowiednie umiejscowienie klatki schodowej oraz dostęp do świeżego powietrza. Warto również pamiętać, że klatka schodowa powinna znajdować się w odpowiedniej lokalizacji, umożliwiającej efektywne oddymianie.

Idealnym rozwiązaniem jest połączenie klatki schodowej z zewnętrznymi drzwiami. W sytuacji, kiedy to nie jest wykonalne, równie dobrze sprawdzają się okna umiejscowione w elewacji budynku. Optymalnym rozwiązaniem jest projektowanie klatek schodowych z bezpośrednim wyjściem na zewnątrz, co znacząco zwiększa efektywność wentylacji.

Koszty Związane z Instalacją Systemów Oddymiania

Koszty systemów oddymiania mogą się znacznie różnić w zależności od zastosowanych technologii i skomplikowania projektu. Prawidłowo zaprojektowany i realizowany system powinien być oszczędny, jednocześnie spełniając wymagania norm bezpieczeństwa. Przykładowe koszty instalacji mogą wynosić:

• Instalacja klapy dymowej: od 1 500 do 3 000 zł za jedną sztukę.
• System wentylacji: około 100 zł za m² powierzchni.
• Całkowity koszt projektu: od 10 000 do 50 000 zł, w zależności od wielkości budynku i wymagań normatywnych.

W przypadku klap dymowych, ich wielofunkcyjność (rola oddymiania, źródła naturalnego światła i wentylacji) przekłada się na oszczędności energetyczne i komfort mieszkańców. Relacja jakości do ceny staje się zatem niezwykle istotna w procesie projektowania.

Znaczenie Profesjonalnego Projektowania i Realizacji

Odpowiednio zaprojektowany system oddymiania klatki schodowej nie tylko znacząco zwiększa bezpieczeństwo, ale również podnosi wartość rynkową budynku. Projektowanie systemów oddymiania to proces wymagający nie tylko znajomości przepisów, ale i zaawansowanej analizy. Konieczne jest, aby projektanci i wykonawcy przestrzegali norm oraz zalecanych procedur, by oddymianie klatki schodowej spełniało wszystkie wymogi prawne i miało rzeczywisty wpływ na bezpieczeństwo użytkowników budynków.

W praktyce wytyczne te pomagają ograniczyć nasycenie powietrza dymem, utrzymać drożność dróg ewakuacyjnych i zapewnić widoczność, co bezpośrednio przekłada się na bezpieczeństwo użytkowników budynków oraz efektywność działań służb ratowniczych. Wyposażenie klatek schodowych w odpowiednie systemy to kluczowy krok, który może uratować życie.
