Wysokość Montażu Ręcznego Ostrzegacza Pożarowego i Przepisy z Tym Związane

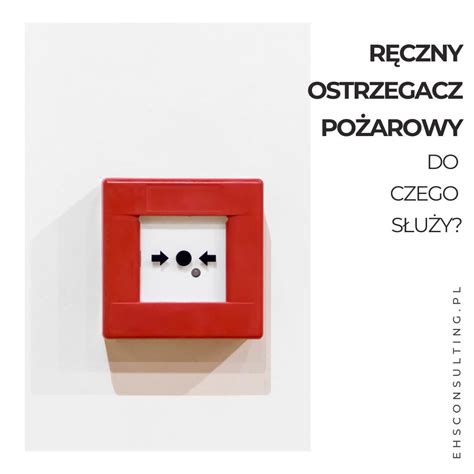

Ręczne Ostrzegacze Pożarowe (ROP) stanowią kluczowy element każdego Systemu Sygnalizacji Pożarowej (SSP). Ich podstawową funkcją jest umożliwienie manualnego zgłoszenia pożaru i natychmiastowe zainicjowanie alarmu.

ROP to urządzenie, które pozwala na ręczne uruchomienie systemu sygnalizacji pożarowej. W przypadku zauważenia zagrożenia pożarowego, każda osoba może aktywować alarm, naciskając przycisk lub zbijając szybkę zabezpieczającą. Działanie to wysyła sygnał do centrali przeciwpożarowej, która uruchamia sygnalizatory dźwiękowe i optyczne, a także inne systemy zabezpieczeń budynku.

Dzięki swojej prostocie obsługi i intuicyjności, ROP są niezwykle istotne dla bezpieczeństwa. Pozwalają na szybkie zaalarmowanie wszystkich osób przebywających w obiekcie, nie czekając na reakcję automatycznych czujek.

Podział Ręcznych Ostrzegaczy Pożarowych

Ręczne ostrzegacze pożarowe można podzielić na kilka kategorii, w zależności od sposobu ich działania, konstrukcji oraz przeznaczenia.

Podział ze względu na sposób działania:

• Typ A (jednostopniowy/bezpośredni): W tego typu ROP zmiana stanu alarmu następuje automatycznie po uszkodzeniu lub przemieszczeniu elementu łamliwego (np. zbiciu szybki). Pojedyncza akcja uruchamia alarm. Jest to najczęściej spotykany typ, ceniony za szybkość i prostotę obsługi. W starszych modelach do zbicia szybki używano młoteczka, obecnie najczęściej wystarczy nacisk ręką.
• Typ B (dwustopniowy/pośredni): W ROP typu B, po złamaniu elementu łamliwego lub odsunięciu osłony, wymagane jest wykonanie drugiej, oddzielnej czynności - naciśnięcie przycisku alarmowego. Dopiero ta akcja powoduje wysłanie sygnału do centrali. Taki mechanizm zmniejsza ryzyko fałszywych alarmów, ale wymaga wykonania dwóch świadomych kroków, co może wydłużyć czas reakcji w sytuacji zagrożenia. Stosowany jest rzadziej, głównie w miejscach o zwiększonym ryzyku przypadkowego uruchomienia.

Podział ze względu na współpracę z centralą:

• Ostrzegacze konwencjonalne: W tradycyjnych systemach SSP przyciski ROP są łączone grupowo w strefy. Centrala sygnalizuje alarm z danej strefy, ale nie identyfikuje precyzyjnie, który konkretny ostrzegacz został uruchomiony. Wymaga to ręcznego sprawdzenia, który ROP zadziałał. Są one zazwyczaj tańsze i prostsze konstrukcyjnie.
• Ostrzegacze adresowalne: Każdy adresowalny ROP posiada unikalny identyfikator (adres). Po uruchomieniu centrala precyzyjnie lokalizuje zdarzenie, wyświetlając komunikat z dokładnym oznaczeniem miejsca aktywacji. Są niezbędne w rozległych systemach, gdzie szybka lokalizacja pożaru jest kluczowa.
• Ostrzegacze bezprzewodowe: Komunikują się z centralą drogą radiową i są zasilane bateryjnie. Stosowane głównie w obiektach zabytkowych lub tam, gdzie prowadzenie okablowania jest utrudnione lub niepożądane ze względów estetycznych. Wymagają regularnej kontroli stanu baterii.

Wersje specjalne i dodatkowe cechy ROP:

Oprócz standardowych modeli, dostępne są również ROP-y o specjalnych parametrach, dostosowane do specyficznych warunków pracy:

• Ostrzegacze odporne na warunki zewnętrzne: Posiadają podwyższony stopień ochrony IP (np. IP65, IP67), co zapewnia szczelność na kurz i wodę. Przystosowane do pracy w trudnych warunkach środowiskowych, w tym w niskich i wysokich temperaturach.
• ROP przeciwwybuchowe (Ex): Posiadają certyfikat ATEX i są przeznaczone do pracy w strefach zagrożonych wybuchem. Ich konstrukcja zapobiega powstaniu iskry lub nadmiernego nagrzewania, które mogłoby doprowadzić do zapłonu.
• Wykonanie natynkowe i podtynkowe: Różnią się sposobem montażu - podtynkowo (w ścianie) lub natynkowo (na powierzchni ściany).
• Osłony i zabezpieczenia przed przypadkowym użyciem: Dodatkowe klapki lub specjalne mechanizmy przycisków minimalizują ryzyko nieumyślnego uruchomienia alarmu.
• Sygnalizacja dodatkowa: Niektóre modele wyposażone są w diody LED sygnalizujące aktywację lub stan pracy, a czasem także w małe brzęczyki.
• Różnorodny design: Dostępne są również modele o niestandardowym wyglądzie, np. stylizowane na potrzeby zabytkowych wnętrz, zachowując przy tym pełną funkcjonalność i certyfikację.

Oznaczenie Ręcznych Ostrzegaczy Pożarowych

Aby ROP mógł skutecznie pełnić swoją funkcję, musi być odpowiednio oznakowany. Zgodnie z normami, takimi jak EN54-11, oraz polskimi przepisami, stosuje się specjalne znaki graficzne.

Znak "alarm pożarowy ROP" na folii samoprzylepnej (F05) jest powszechnie stosowanym oznaczeniem. Charakteryzuje się kwadratowym kształtem, jaskrawoczerwonym tłem i białym symbolem ludzkiej dłoni naciskającej przycisk. Czasem może zawierać dodatkowe symbole, np. dzwonka alarmowego lub płomienia.

Głównym celem znaku jest szybkie zlokalizowanie ROP w sytuacji zagrożenia. Znak ten jest obowiązkowym elementem wyposażenia wszędzie tam, gdzie zainstalowany jest system sygnalizacji pożarowej z ręcznymi ostrzegaczami. Montuje się go zazwyczaj bezpośrednio nad przyciskiem ROP.

Znaki te są zgodne z normą PN-EN ISO 7010:2012 i dostępne są na różnych podłożach (folia samoprzylepna, płyta PCV) oraz w wersjach fotoluminescencyjnych, które świecą w ciemności.

Rozmieszczenie i Wysokość Montażu ROP - Kluczowe Przepisy

Prawidłowe rozmieszczenie i instalacja ręcznych ostrzegaczy pożarowych są kluczowe dla ich efektywności. Przepisy i normy, takie jak PN-EN 54-11, precyzują zasady montażu:

• Widoczność i Dostępność: ROP-y muszą być zainstalowane w miejscach łatwo widocznych i dostępnych dla użytkowników. Nie mogą być zasłonięte przez meble czy inne przedmioty. Zaleca się ich umieszczanie na drogach ewakuacyjnych.
• Oświetlenie: Urządzenia powinny być dobrze oświetlone światłem naturalnym lub sztucznym. W przypadku obiektów z oświetleniem awaryjnym, musi ono obejmować również ROP-y.
• Wysokość montażu: Przycisk ROP powinien znajdować się na wysokości od 0,9 m do 1,4 m (niektóre źródła podają 1,2 m do 1,6 m) od podłogi, co zapewnia dostępność dla większości użytkowników, w tym osób na wózkach inwalidzkich. Ważne jest, aby wybierać wartość zgodną z najnowszymi wytycznymi lub specyfiką obiektu, zapewniając łatwy dostęp.
• Odległość od dowolnego punktu: Odległość od dowolnego punktu w chronionej przestrzeni do najbliższego ROP nie powinna przekraczać 30 metrów. W miejscach o podwyższonym ryzyku pożaru lub dla osób o ograniczonej mobilności, zaleca się skrócenie tego dystansu do 15 metrów.

ROP-y powinny być montowane przy każdym wyjściu, na drogach ewakuacyjnych, klatkach schodowych na każdej kondygnacji, a także w obszarach szczególnie zagrożonych pożarem oraz w pobliżu gaśnic i hydrantów.

Zasada Działania ROP w Systemie Sygnalizacji Pożarowej (SSP)

Zasada działania ROP jest prosta. Urządzenie pozostaje w stanie czuwania, a po stłuczeniu szybki lub naciśnięciu przycisku, wysyła sygnał alarmu do centrali przeciwpożarowej. Centrala, odbierając sygnał, uruchamia alarm w całym budynku poprzez syreny i lampy ostrzegawcze.

ROP pełni rolę uzupełniającą wobec czujek automatycznych. Pozwala na szybkie zareagowanie w sytuacji, gdy człowiek zauważy zagrożenie wcześniej, niż wykryje je detektor. W niektórych bardzo małych obiektach, przepisy dopuszczają stosowanie wyłącznie ręcznych ostrzegaczy.

W systemach sygnalizacji pożarowej często stosuje się programowanie alarmowania dwustopniowego. Polega ono na tym, że po wykryciu pożaru przez element liniowy (np. czujkę pożarową lub ROP) w centrali sygnalizacji pożarowej (CSP) sygnalizowany jest alarm wstępny (alarm I stopnia) przez określony czas, przewidziany na zgłoszenie się personelu. Alarm I stopnia jest przeznaczony wyłącznie dla przeszkolonego personelu obsługującego CSP. Brak reakcji personelu w tym czasie lub niekasowanie alarmu wstępnego powoduje automatyczne przejście CSP w stan alarmu głównego (alarm II stopnia), który jest przeznaczony dla wszystkich użytkowników obiektu chronionego. W czasie trwania alarmu wstępnego personel może skasować alarm tylko wtedy, gdy ugasi pożar lub stwierdzi, że jest to fałszywy alarm.

Po uruchomieniu, resetowanie ROP-u odbywa się zazwyczaj przy użyciu specjalnego kluczyka serwisowego, co pozwala na przywrócenie urządzenia do stanu gotowości i zapobiega nieuprawnionemu kasowaniu alarmu.

Obowiązek Stosowania Systemu Sygnalizacji Pożarowej (SSP)

Właściwe zabezpieczenie obiektu przed największymi zagrożeniami, takimi jak pożary, należy do obowiązku właścicieli, zarządców i użytkowników budynków przeznaczonych na pobyt ludzi. Zaawansowane systemy przeciwpożarowe cechują się wysokim poziomem skuteczności. Jednym z podstawowych zabezpieczeń jest System Sygnalizacji Pożarowej (SSP), zwany także systemem alarmu pożaru (SAP). Ustawodawca określa obiekty, w których instalacja SSP jest obowiązkowa.

Co do zasady SSP najczęściej stosowany jest w budynkach, w których jest duże skupisko ludzi albo znajdują się cenne dobra materialne. W myśl obowiązującego rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (z późniejszymi zmianami), w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, stosowanie systemu sygnalizacji pożarowej wymagane jest w (§28.1):

Stosowanie systemów sygnalizacji pożarów może być również wymagane na podstawie odrębnych przepisów np. w obiektach inżynieryjnych. Brak kompleksowej ochrony obiektów systemem detekcji pożaru obniża ogólny poziom bezpieczeństwa pożarowego.

Normy i Projektowanie Systemów SSP

Instalacja Systemu Sygnalizacji Pożaru powinna zostać wykonana zgodnie z obowiązującymi normami z serii: PKN-CEN/TS 54-14 Systemy sygnalizacji pożarowej Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. Istotnym elementem jest zatem zaprojektowanie i wykonanie instalacji SSP zgodnie z obowiązującymi normami.

System Sygnalizacji Pożaru powinien być wykonany zgodnie z projektem uzgodnionym przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych, a warunkiem dopuszczenia do ich użytkowania jest przeprowadzenie odpowiednich dla danego urządzenia prób i badań, potwierdzających prawidłowość ich działania.

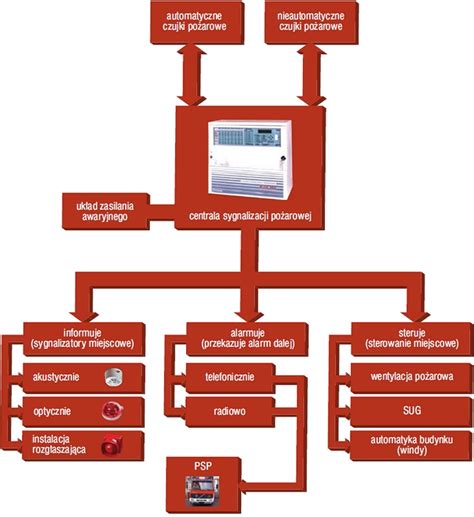

Systemy SSP działają w oparciu o rozmieszczone w poszczególnych pomieszczeniach czujki pożarowe, które reagują na dym, wzrost temperatury lub płomienie. Sygnał z czujki trafia do centrali pożarowej, gdzie pokazuje się informacja, która czujka wykryła zagrożenie. Dzięki temu, możliwe jest natychmiastowe podjęcie działania.

W zakresie norm dla konkretnych urządzeń, istotne są:

• PN-EN 54-1:1998 Systemy sygnalizacji pożarowej. Wprowadzenie.
• PN-EN 54-2:2002 Systemy sygnalizacji pożarowej. Centrale sygnalizacji pożarowej.
• PN-EN 54-4:2001 Systemy sygnalizacji pożarowej. Zasilacze. (z późniejszymi zmianami)
• PN-EN 54-5:2003 Systemy sygnalizacji pożarowej. Część 5: Czujki ciepła.
• PN-EN 54-7:2002 Systemy sygnalizacji pożarowej. Część 7: Czujki dymu punktowe optyczne. (z późniejszymi zmianami)
• PN-EN 54-11:2002 Systemy sygnalizacji pożarowej. Ręczne ostrzegacze pożarowe.

Integracja SSP z Innymi Systemami Przeciwpożarowymi

System Sygnalizacji Pożaru poza funkcją typowo informującą, może zostać rozbudowany i zintegrowany z pozostałymi systemami przeciwpożarowymi. Integracja pozwala wówczas na szerszą reakcję SSP:

• uruchomienie systemu Stałych Urządzeń Gaśniczych;
• wyłączenie niebezpiecznych urządzeń elektrycznych, gazowych;
• otwarcie drzwi ewakuacyjnych czy bramek kontroli dostępu;
• ponadto, inne indywidualne czynności usprawniające ewakuację i bezpośrednio zwalczające zagrożenie pożarowe.

Przeglądy i Konserwacja Systemów Sygnalizacji Pożarowej

W celu zapewnienia efektywnego i skutecznego zadziałania systemu przeciwpożarowego, należy go poddawać odpowiednim przeglądom i konserwacjom. Kwestię przeglądów systemów sygnalizacji pożaru regulują:

• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów;
• Polska Norma PKN-CEN/TS 54-14 Systemy sygnalizacji pożarowej Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji;
• Dokumentacje techniczno-ruchowe oraz wytyczne producentów systemów.

W większości przypadków częstotliwość przeglądów i konserwacji, wskazana w dokumentacji techniczno-ruchowej, odpowiada zapisom normy PKN-CEN/TS 54-14. Również w sytuacji, gdy w dokumentacji producenta brak jest szczegółowego opisu konserwacji SSP, czynności serwisowe należy prowadzić zgodnie z zapisami tej normy.

W myśl obowiązującej normy PKN-CEN/TS 54-14 w zakresie częstotliwości przeglądów i konserwacji systemów sygnalizacji pożaru, należy przeprowadzać:

• Obsługę codzienną, wykonywaną przez użytkownika/właściciela instalacji lub wyznaczony przez niego personel, obejmującą m.in. sprawdzenie, czy centrala, tablica i panel wskazują stan dozorowania.
• Obsługę miesięczną, w ramach której użytkownik/właściciel instalacji lub wyznaczony przez niego personel zobowiązany jest m.in. do przeprowadzenia próbnego rozruchu każdego awaryjnego zespołu prądotwórczego i testu wskaźników.
• Obsługę kwartalną, wykonywaną przez specjalistę, obejmującą m.in.:
  • wywołanie zadziałania przynajmniej jednej czujki lub ręcznego ostrzegacza pożarowego w każdej strefie w celu sprawdzenia prawidłowości funkcjonowania SSP;
  • sprawdzenie prawidłowości funkcjonowania monitoringu uszkodzeń centrali CSP;
  • sprawdzenie zdatności centrali CSP do uaktywnienia wszystkich trzymaków i zwalniaków drzwi;
  • wywołanie, w miarę możliwości, zadziałania każdego łącza do straży pożarnej lub zdalnego centrum stałej obserwacji;
  • przeprowadzenie prób i kontroli wymaganych przez producenta, wykonawcę lub dostawcę SSP.
• Obsługę roczną, również wykonywaną przez specjalistę, polegającą m.in. na kompleksowej weryfikacji wszystkich elementów systemu.
