Bezpieczeństwo instalacji elektrycznej w budynku jest jednym z kluczowych elementów ochrony przeciwpożarowej. Jego podstawowym zadaniem jest szybkie odłączenie zasilania instalacji elektrycznej budynku w sytuacji zagrożenia pożaru lub podczas prowadzenia akcji gaśniczej. W przypadku pożaru instalacja elektryczna może stanowić dodatkowe zagrożenie dla ekip ratowniczych. Po uruchomieniu przeciwpożarowego wyłącznika prądu następuje odłączenie zasilania instalacji użytkowej budynku. Wyłączniki przeciwpożarowe wymagają również okresowej kontroli w ramach przeglądów instalacji elektrycznej w budynku.
Definicja i Funkcja Przeciwpożarowego Wyłącznika Prądu (PWP)
Przeciwpożarowy wyłącznik prądu (PWP) to urządzenie, które ma za zadanie odcinać dopływ energii elektrycznej do wszystkich odbiorników, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru. Funkcja, jaką pełni PWP w obiektach budowlanych, została określona w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. 2019 poz. 1065). Zgodnie z wymaganiami, urządzenie to powinno odcinać dopływ energii elektrycznej do wszystkich odbiorników, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru.
W §183 ust. 3 ww. rozporządzenia określono miejsce instalowania przeciwpożarowego wyłącznika prądu: „Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany”.
Elementy składowe PWP
Załącznik do Rozporządzenia Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym określa, że przeciwpożarowy wyłącznik prądu (PWP) składa się z następujących elementów:
- Urządzenie wykonawcze (UW PWP): Jest to aparat wykonawczy PWP, którym zazwyczaj jest rozłącznik lub wyłącznik stanowiący element mechanicznego odłączenia dopływu energii elektrycznej do budynku, umieszczony w oddzielnej obudowie instalowany w pomieszczeniu technicznym, w złączu kablowym lub przy wejściu do budynku.
- Urządzenie uruchamiające (UU PWP): Przycisk sterowania zdalnego PWP pozwala na podanie sygnału łącznikiem mono- lub bistabilnym do automatyki PWP lub bezpośrednio na cewkę urządzenia wykonawczego PWP. Urządzenia uruchamiające połączone są równolegle, co powoduje, że naciśnięcie dowolnego z nich spowoduje wyłączenie urządzenia wykonawczego i w rezultacie wyłączenie napięcia zasilającego budynek.
- Urządzenie sygnalizujące (US PWP): Sygnalizator optyczny wskazujący jednoznacznie o wyłączeniu zasilania na budynku poprzez świecenie ciągłe, sterowany za pośrednictwem automatyki PWP lub bezpośrednio ze styków krańcowych urządzenia wykonawczego PWP. Natomiast urządzenie sygnalizacyjne w postaci sygnalizatora LED sterowane jest z wyjść modułu lub bezpośrednio ze styków krańcowych urządzenia wyłączającego, odzwierciedlając stan samego urządzenia wyłączającego.
Wyzwalacze w Rozłącznikach DPX
W rozłącznikach przeciwpożarowych stosuje się różne typy wyzwalaczy, które odpowiadają za odłączenie zasilania. Najczęściej są to:
- Wyzwalacz wzrostowy: Powoduje otwarcie styków urządzenia wykonawczego PWP w przypadku podania napięcia zasilającego na cewkę wyzwalacza.
- Wyzwalacz zanikowy: Powoduje otwarcie styków urządzenia wykonawczego w przypadku zaniku lub obniżenia się napięcia poniżej wartości dopuszczalnej przez cewkę wyzwalacza.
Zasilanie niezbędne do zadziałania wyłącznika pobierane jest za pośrednictwem przerzutnika faz, mającego na celu zapewnienie energii do zadziałania wyzwalacza nawet po zaniku napięcia na jednej lub dwóch fazach. Dopuszcza się wykorzystanie wyzwalaczy 230VAC lub 24V. Zwiększony poziom bezpieczeństwa obsługi 24V stanowi napięcie bezpieczne. Przy wykorzystaniu wyzwalaczy 230V do urządzenia uruchamiającego doprowadzone jest napięcie 230V, dlatego też styk urządzenia uruchamiającego musi być dostosowany do pracy z takim napięciem. Lampki sygnalizacyjne urządzenia uruchamiającego również muszą być dostosowane do napięcia 230VAC, gdyż w wersji z wyzwalaczem 230V napięcia fazowe 230V, poprzez styki pomocnicze wyłącznika zapalą odpowiednie diody.

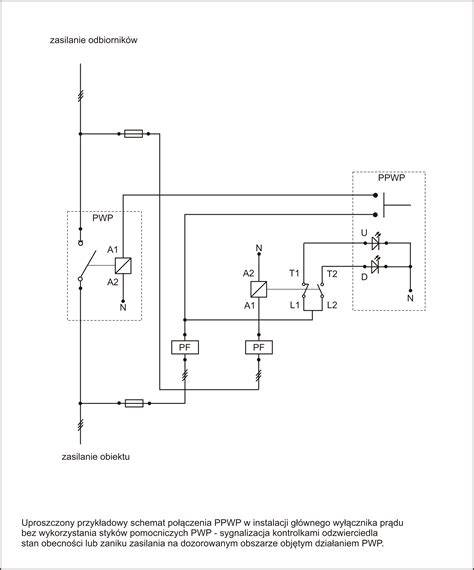

przeciwpożarowy wyłącznik prądu
Rozwiązania dla złożonych obiektów
Dla rozległych oraz skomplikowanych obiektów przemysłowych i/lub budynków biurowych i użyteczności publicznej, gdzie czasowe wyłączenie zasilania budynku do celów testowych nie jest możliwe i/lub bardzo utrudnione, preferowane jest rozwiązanie z zastosowaniem modułu kontrolno-sterującego MKIN-PWP. Zwiększenie bezpieczeństwa w tym rozwiązaniu polega na zastosowaniu modułu kontrolno-sterującego MKIN-PWP, który natychmiast po wykryciu uszkodzenia przewodu, pomiędzy urządzeniem uruchamiającym a urządzeniem wykonawczym, wyśle sygnał o uszkodzeniu do systemu nadrzędnego, np. SSP i/lub BMS.
W niniejszym rozwiązaniu element sygnalizująco-sterujący stanowi dedykowany moduł kontroli i nadzoru MKIN-PWP, którego zadaniem jest:
- kontrola ciągłości przewodu do urządzenia uruchamiającego,
- sterowanie wyzwalaczem zanikowym lub wzrostowym,
- odliczenie czasu opóźnienia do wyłączenia w przypadku współpracy z systemami UPS oraz wejściem zezwalającym na wyłączenie,
- współpraca z integratorem lub centralą sterującą, pozwalająca na zdalne wyłączenie zasilania z poziomu integratora/centrali sterującej.
Moduł MKIN-PWP posiada dodatkowo wyjścia realizujące następujące funkcje: sygnał wyłącz do następnej sekcji wyłącznika, uszkodzenie modułu do systemów nadrzędnych, zadziałanie urządzenia wykonawczo-sygnalizującego, sygnał wyłącz do systemów UPS. Cała automatyka sterująco-sygnalizująca zostanie zasilona z zasilacza buforowanego, zapewniając tym samym ciągłość dostawy energii do części sygnalizacyjno-sterującej nawet w przypadku zaniku zasilania sieciowego, co zapewni prawidłową sygnalizację zadziałania wyłącznika nawet w przypadku braku zasilania sieciowego. Akumulator współpracujący z zasilaczem buforowanym zostanie tak dobrany, aby zapewnić ciągłość dostawy energii na min. 30 minut w przypadku zaniku zasilania przed wyłącznikiem PWP. Moduł MKIN-PWP pozwala na połączenie z systemami integracji/integratorami lub innymi systemami wizualizacji za pośrednictwem interfejsu RS485 wykorzystując protokół BacNET MS/TP lub za pośrednictwem innego protokołu, np. Modbus, przy wykorzystaniu opcjonalnego sterownika dokonującego konwersji protokołów. Ponadto moduł urządzenia wykonawczo-sygnalizacyjnego może być wyposażony w sterownik programowalny wraz z dodatkowymi modułami wejść/wyjść oraz opcjonalny switch komunikacyjny. Moduł wykonawczo-sygnalizacyjny może stanowić integralną część zasilacza CX1604, rozdzielnicy/rozdzielni przeciwpożarowej lub stanowić element autonomiczny. Doposażenie modułu urządzenia wykonawczo-sygnalizującego w sterownik wej./wyj. pozwala na pobranie informacji o Przeciwpożarowym Wyłączniku Prądu.
Wymogi prawne i certyfikacja PWP
PWP zgodnie z polskim prawem podlega obowiązkowi certyfikacji. Wynika to z:
- Rozporządzenia Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU z 2016 r., poz. 1966 z późn. zm.), które wprowadziło obowiązek certyfikacji PWP - później rokrocznie wydłużano okres przejściowy, aż do 1 stycznia 2021 r.
- Rozporządzenia Ministra Rozwoju, Pracy i Technologii z dnia 4 grudnia 2020 r. zmieniającego rozporządzenie w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU z 2020 r., poz. 2297), które nie wydłużyło wspomnianego okresu poprzez nie ujęcie na liście urządzeń, dla których obowiązuje okres przejściowy.
Wymagane dokumenty certyfikujące
Dla PWP wymagane są następujące dokumenty certyfikujące:
- Krajowa Ocena Techniczna
- Krajowy Certyfikat Stałości Właściwości Użytkowych, które wydaje Jednostka Certyfikująca.
- Krajowa Deklaracja Właściwości Użytkowych, którą wystawia producent.
Certyfikacja dotyczy wszystkich trzech komponentów PWP: urządzenia uruchamiającego UU PWP, urządzenia sygnalizującego US PWP oraz urządzenia wykonawczego UW PWP.
Brak świadectwa dopuszczenia CNBOP i znaku CE
Przeciwpożarowy wyłącznik prądu nie widnieje na wykazie wyrobów rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. zmieniającego rozporządzenie w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (DzU z 2010 r. nr 85, poz. 553, z późn. zm.), dlatego nie wymaga Świadectwa Dopuszczenia do stosowania w ochronie przeciwpożarowej wydane przez CNBOP. Dla PWP nie ma zharmonizowanej normy UE, więc znakowanie CE nie jest możliwe.
Obowiązek stosowania PWP z certyfikatem
Obowiązek stosowania przeciwpożarowego wyłącznika prądu z certyfikatem powstał od 1 stycznia 2021 r. Jeśli dokumentacja projektowa przewidywała zastosowanie przeciwpożarowego wyłącznika prądu na podstawie §183 WT, to zmiana polega wyłącznie na tym, że dla wyrobu o tej samej nazwie i funkcji w obiekcie powstał dodatkowy obowiązek certyfikacji. Należy pamiętać, że istnieje on już od 2016 r., a w dniu 1 stycznia 2021 r. upłynął okres przejściowy wyznaczony przez Ustawodawcę na dostosowanie rynku do nowych wymagań. Projekt budowlany nie określa zasad formalnych wprowadzania wyrobów do stosowania, a tylko wskazuje ich rodzaj, wymagane własności użytkowe i oczekiwane funkcje (zadania), a tym samym data uzyskania pozwolenia na budowę nie ma żadnego znaczenia ani wpływu na dokumenty wymagane do wprowadzenia wyrobu na rynek. Certyfikowany przeciwpożarowy wyłącznik prądu należy również stosować w obiektach będących w trakcie budowy lub modernizacji, jeśli PWP nie został jeszcze dostarczony na budowę, co zostało potwierdzone w „Dzienniku budowy”.
Zasady instalacji i konserwacji
Zabudowa PWP
Przeciwpożarowy wyłącznik prądu musi być zainstalowany w oddzielnej obudowie, na której producent umieszcza znak „B” wraz z oznakowaniem numeru certyfikatu CNBOP. Wyjątek może tu stanowić możliwość zabudowy w jednym standardzie elektrycznym sekcji PWP z zasilaczem tego samego producenta oraz centralą sterującą, co może przyczynić się do poprawy ergonomii rozdzielni przeciwpożarowej prądu.
Współpraca z innymi systemami
Przeciwpożarowy wyłącznik prądu z certyfikatem jest przystosowany do współpracy z SSP, Integratorem, Centralą Sterującą urządzeniami przeciwpożarowymi czy BMS budynkowym. Może działać z opóźnieniem, np. w celu umożliwienia bezawaryjnego zamknięcia serwerów. Podstawowe funkcje, które należy założyć w scenariuszu pożarowym to kontrola stanu załączony/wyłączony oraz kontrola uszkodzenia.
PWP a instalacje fotowoltaiczne
Tak, jeśli instalację PV zastosowano w budynku o kubaturze powyżej 1000 m³, w innych przypadkach według uznania projektanta, przeciwpożarowy wyłącznik prądu należy stosować w przypadku montażu fotowoltaiki.
Multiplikacja urządzeń PWP
Jest to kwestia projektowa, ale możliwa jest multiplikacja poszczególnych urządzeń PWP, np. do celów ochrony wielu obiektów w jednym systemie.
Okresowa konserwacja
Przeciwpożarowy wyłącznik prądu, podobnie jak inne urządzenia przeciwpożarowe, musi być okresowo konserwowany. Nie każdy elektryk z uprawnieniami może konserwować PWP. Reguluje to §3 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r., w myśl którego czynności takie (podobnie jak dla innych urządzeń przeciwpożarowych) należy wykonywać zgodnie z zasadami określonymi w:
- Polskich Normach,
- Dokumentacji Techniczno-Ruchowej - opracowanej przez producenta,
- Instrukcji obsługi - opracowanej przez producenta,
w okresach ustalonych przez producenta (nie rzadziej niż 1 raz w roku). Wynika z tego, że producent w instrukcji obsługi wskazuje podmioty upoważnione do wykonywania okresowych przeglądów i napraw.
Aspekty techniczne podłączenia rozłącznika DPX
W dyskusji na temat podłączenia wyłącznika przeciwpożarowego do cewki wzrostowej DPX, użytkownicy sugerują, że cewka powinna być zasilana z obwodu głównego. Niektóre projekty przewidują zabezpieczenie wyzwalacza napięciowego za pomocą wyłącznika B6 lub wkładki topikowej. Wskazano również na różnice w napięciach cewki (230V i 24V) oraz na konieczność uwzględnienia obliczeń prądu zwarciowego. Pojawiły się opinie na temat sensowności zabezpieczeń w torze prądowym wyzwalacza oraz na temat zastosowania przełączników faz. Projektanci w większości przypadków zasilają PWP sprzed aparatu głównego, choć to nie reguła. Czasami też cewka jest zasilana z przełącznika faz, co jest prawidłowe, ponieważ w przypadku braku fazy zasilającej cewkę, wyłącznik przeciwpożarowy nie zadziała. Stosuje się łącznik sterujący z zestykiem rozwiernym i wyzwalacz zanikowy w wyłączniku głównym. Jest to metoda znacznie bardziej niezawodna niż poprzednia (z punktu widzenia tzw. Trudno polemizować z autorytetem).
Problem braku prostych i tanich urządzeń do automatycznego diagnozowania układu sterowania przeciwpożarowego wyłącznika prądu jest rozwiązywany przez moduły opóźniające, takie jak UVU-NZM (produkt Eaton - Moeller).
