Zasady Montażu Przeciwpożarowego Wyłącznika Prądu (PWP)

Przeciwpożarowy wyłącznik prądu (PWP) to kluczowe urządzenie w systemach ochrony przeciwpożarowej, które ma na celu szybkie i bezpieczne odłączenie zasilania elektrycznego w budynku podczas pożaru. Zapewnia to bezpieczeństwo zarówno dla osób przebywających w obiekcie, jak i dla służb ratowniczych, minimalizując ryzyko porażenia prądem oraz rozprzestrzeniania się ognia. Prawidłowy montaż PWP, zgodny z obowiązującymi przepisami i normami, jest fundamentem skuteczności tego systemu.

Wymogi Prawne i Certyfikacja

Instalacja przeciwpożarowego wyłącznika prądu jest obowiązkowa w określonych typach budynków, zgodnie z przepisami. Zgodnie z paragrafem 183 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, PWP jest obligatoryjnym elementem wyposażenia budynków o kubaturze przekraczającej 1000 m³, a także tych, w których istnieje niebezpieczeństwo pożaru lub wybuchu. Dotyczy to szerokiej gamy obiektów, takich jak stadiony, hale sportowe, centra handlowe, budynki mieszkalne wielorodzinne, usługowe, szkoły, przedszkola, magazyny i hale produkcyjne. Zdarzają się również sytuacje, gdzie PWP jest wymagany w domach jednorodzinnych przekraczających tę kubaturę.

Projekt i Uzgodnienia

PWP jako urządzenie przeciwpożarowe zawsze wymaga projektu uzgodnionego z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych. Rzeczoznawca analizuje dokumentację i zatwierdza miejsce instalacji, co potwierdza zgodność z § 183 wspomnianego rozporządzenia. Wymagane dokumenty to opinia ppoż i protokół odbioru. Bez przybitej pieczątki rzeczoznawcy na schemacie PWP, obiekt może nie zostać odebrany przez straż pożarną.

Certyfikacja Urządzeń

Elementy składowe systemu PWP muszą spełniać określone normy techniczne i posiadać odpowiednie certyfikaty. Zastosowany przycisk uruchamiający typu PPWP musi posiadać Krajowy Certyfikat Stałości Właściwości Użytkowych (np. nr 063-UWB 0338) oraz Krajową Ocenę Techniczną CNBOP-PIT-KOT-2020/0215-1014 wer.2 wydaną przez CNBOP w Józefowie. Pozostałe aparaty wykonawcze muszą być dopuszczone do stosowania w budownictwie. Istnieją rozwiązania, takie jak system Cerbex, który jako jedyny na rynku posiada certyfikat CNBOP, ale dopuszczalne są również rozwiązania oparte na dopuszczeniu jednostkowym. Należy pamiętać, że rozporządzenia Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku oraz Ministra Rozwoju, Pracy i Technologii z dnia 4 grudnia 2020 roku regulują sposób deklarowania właściwości użytkowych wyrobów budowlanych i ich znakowania.

Elementy Systemu PWP i Zasady Działania

System przeciwpożarowego wyłącznika prądu składa się z kilku kluczowych elementów współpracujących ze sobą, aby zapewnić skuteczne odcięcie zasilania.

Rozłącznik Główny z Cewką Wzrostową

Głównym elementem wykonawczym jest rozłącznik główny z cewką wzrostową. Pełni on rolę głównego wyłącznika prądu. Aparat wykonawczy musi posiadać możliwość ręcznego wyłączenia bez użycia przycisku uruchamiającego. Wyzwalacz wzrostowy powoduje otwarcie styków aparatu wykonawczego PWP w przypadku podania napięcia zasilającego na cewkę wyzwalacza. Wadą tego rozwiązania jest to, że w przypadku zaniku napięcia zasilającego w sieci cewka nie zadziała.

Przycisk Sterujący PWP (PPWP) z Sygnalizacją

Przycisk PWP służy do ręcznego wyzwolenia rozłącznika. Ważnym elementem jest jego sygnalizacja, która informuje o bieżącym stanie instalacji. W przyciskach PWP z sygnalizacją występują dwie diody:

• Czerwona dioda: Świeci, gdy przycisk jest w stanie gotowości, a rozłącznik główny jest zamknięty.
• Zielona dioda: Świeci, gdy rozłącznik główny jest otwarty, informując strażaków, że w budynku nie ma zasilania.

Diody te często wymagają dodatkowego przekaźnika. Kluczowe jest, aby zasilanie układu sterowania cewką (i diod sygnalizacyjnych) było brane sprzed rozłącznika głównego. Dzięki temu, w chwili otwarcia rozłącznika, zielona dioda zaświeci się, sygnalizując brak zasilania w budynku, nawet jeśli zasilanie za rozłącznikiem zostanie odcięte. Jeśli zasilanie cewki zostanie podłączone zza rozłącznika, zielona dioda nie zaświeci się po jego otwarciu.

Parametry Techniczne Rozłącznika PPOŻ

Dobór odpowiedniego rozłącznika PWP wymaga uwzględnienia jego parametrów technicznych, które gwarantują skuteczną i bezpieczną pracę.

• Prąd znamionowy: Rozłącznik PWP musi mieć prąd znamionowy w zakresie od 63 A do 160 A. Dla obiektu o mocy 35 kW wymagany jest PWP 125 A, natomiast dla mocy większej niż 50 kW - 160 A.
• Napięcie robocze: Napięcie robocze wynosi do 1 kV.
• Klasa odporności ogniowej: Wymagana jest klasa odporności ogniowej E30/E60/E90. Dla biurowca o wysokości powyżej 25 m należy wybrać klasę E60 lub wyższą. Urządzenie musi być w stanie izolować obwód przez 30-90 minut podczas pożaru, chroniąc strażaków przed porażeniem.
• Deklaracja właściwości użytkowych CPR: Aparat wymaga posiadania deklaracji właściwości użytkowych CPR.
• Zakres temperatur pracy: Należy zwrócić uwagę na zakres temperatur pracy podany przez producenta.

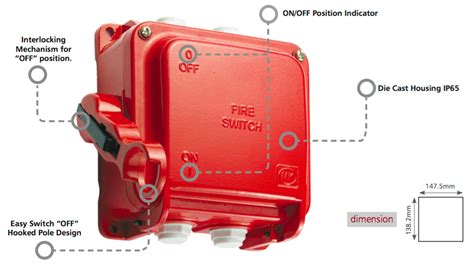

Zasady Montażu Rozłącznika PPOŻ

Prawidłowy montaż rozłącznika PWP jest równie ważny jak jego dobór. Wymaga on precyzji i przestrzegania określonych wytycznych.

Lokalizacja i Obudowa

• Dostępność: Lokalizacja przy głównym wejściu do budynku ułatwia dostęp służbom ratowniczym.
• Typ obudowy: Montaż rozłącznika PWP wymaga odpowiedniej obudowy. Typowe rozwiązania to obudowy IP55 natynkowe, IP65 podtynkowe lub obudowy ze stali nierdzewnej. Obudowa chroni aparat przed kurzem i wilgocią oraz powinna posiadać certyfikat CNBOP.
• Montaż w rozdzielnicy: Rozłącznik PWP można zamontować w istniejącej rozdzielnicy, pod warunkiem że rozdzielnia znajduje się w pomieszczeniu wydzielonym pożarowo i spełnia wymagania IP54.

Prowadzenie Kabli

Montaż rozłącznika PWP wymaga separacji od innych obwodów. Stosowanie kabli ognioodpornych jest obligatoryjne:

• Stosuj kable typu NHXH E90 o przekroju 5×1,5 mm² lub 5×2,5 mm².
• Dla rozłącznika 160 A i długości do 25 m wystarczy kabel 5×50 mm² NHXH E90.
• Zachowaj minimalną odległość 30 cm od innych przewodów. Nie wolno prowadzić kabli NHXH wspólnie z YDY bez zachowania separacji min. 30 cm lub przegrody żaroodpornej.
• Kabel NHXH zachowuje swoją funkcję podczas pożaru, a jego trasa powinna separować obwody od sieci niskiego napięcia.

Instalacja Przycisku PWP

• Lokalizacja: Instalacja przycisku PWP wymaga uwzględnienia trzech poziomów: ściana, słup, rozdzielnia. Powinien być on zamontowany na wysokości 1,4 m od poziomu terenu.
• Obudowa: Obudowa przycisku powinna mieć stopień ochrony IP65, aby chronić przed kurzem i wilgocią.
• Mocowanie: Mocowanie wykonuje się wkrętami o wymiarach 6×60 mm.
• Oznakowanie: Oznakowanie wyłącznika PWP zawiera diody LED. Zielona dioda sygnalizuje stan "OK" (prawidłową pracę), a czerwona dioda "stan dozoru" (włącza się po aktywacji). Diody montuje się w obudowie przycisku i powinny być widoczne z odległości 10 m.

Montaż powinien być wykonany przez elektryka posiadającego odpowiednie uprawnienia SEP. "Poprawny montaż to więcej niż estetyka - to gwarancja, że w razie pożaru strażak nie zostanie porażony prądem." - mgr inż. elektryk.

Przeciwpożarowy Wyłącznik Prądu w Instalacjach Fotowoltaicznych (PV)

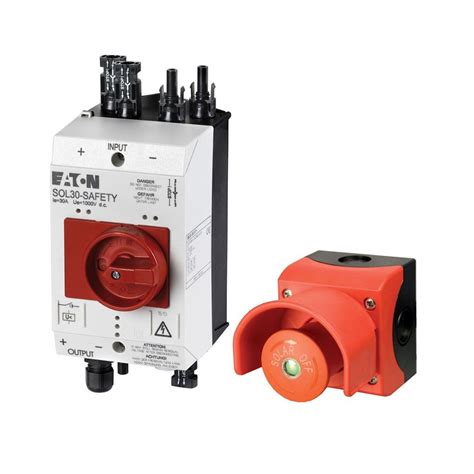

Instalacje fotowoltaiczne, ze względu na generowanie napięcia DC, stanowią specyficzne wyzwanie w kontekście bezpieczeństwa pożarowego. Wyłącznik przeciwpożarowy PV (tzw. Fireman Switch) jest kluczowym elementem każdej nowoczesnej instalacji fotowoltaicznej, zwłaszcza tych o mocy przekraczającej 6,5 kW.

Wymogi dla Instalacji PV

• Dla instalacji PV o mocy powyżej 6,5 kW wymagane jest zainstalowanie PWP i uzgodnienie projektu z rzeczoznawcą ds. ppoż.
• Lokalizacja wyłącznika PWP PV ma kluczowe znaczenie dla jego skuteczności. Powinien być zainstalowany w miejscu łatwo dostępnym i oznakowanym, umożliwiającym szybkie zidentyfikowanie i uruchomienie przez straż pożarną. W wielu przypadkach zaleca się stosowanie rozłączników PWP, które automatycznie lub zdalnie ograniczają napięcie niebezpieczne w obwodach prądu stałego (DC) prowadzących od paneli do falownika do bezpiecznego poziomu (poniżej 120 V DC) w przewodach znajdujących się wewnątrz budynku.
• Inwerter wewnątrz budynku wymaga prowadzenia kabli DC w korytach stalowych pełnych. Normy PN-EN 60364-7-712 i PN-HD 60364-7-712 regulują te kwestie, a koryta chronią przed rozprzestrzenianiem ognia.
• Minimalny przekrój kabla DC to 4 mm². Kabel NHXH E90 DC jest dopuszczalny dla stringów (np. 3×4 mm² NHXH E90 dla 12 A), wytrzymując 90 minut w 750 °C. Trasa powinna omijać strefy zagrożone wybuchem, z odległością od okien wynoszącą 1,5 m i mocowaniem co 50 cm.
• Nawet przy zastosowaniu mikroinwerterów, każdy string DC musi mieć możliwość izolacji.

Magazyny Energii i EPO

Magazyny energii wymagają wejścia Emergency Power Off (EPO). Sygnał EPO podłącza się do systemu zarządzania baterią (BMS) i automatycznego rozłącznika DC. Czas reakcji powinien być krótszy niż 1 sekunda. BMS monitoruje stan magazynu, a rozłącznik odcina zasilanie po sygnale EPO, chroniąc strażaków przed napięciem DC.

Testowanie i Konserwacja

Systemy ochrony przeciwpożarowej, w tym PWP, wymagają regularnych przeglądów i serwisowania, aby działać skutecznie. Przeglądy wyłącznika przeciwpożarowego należy zlecać wykwalifikowanym elektrykom posiadającym odpowiednie uprawnienia.

Częstotliwość Testów

• Testy funkcjonalne PWP należy przeprowadzać co najmniej raz na sześć miesięcy.
• Test funkcjonalny przycisku PWP należy wykonywać co 12 miesięcy lub po każdej modyfikacji instalacji.

Rodzaje Testów

Testy funkcjonalne obejmują trzy kluczowe czynności:

• Ciągłość obwodu: Wykonuje się miernikiem multimetrem.
• Pomiar izolacji: Powinien wynosić powyżej 1 MΩ.
• Czas reakcji: Musi być krótszy niż 5 sekund i jest mierzony stopwatchem.

Narzędzia używane do testów muszą posiadać ważną kalibrację, a miernik powinien mieć świadectwo wzorcowania. Podczas testowania warto zwrócić uwagę na brak reakcji na testowe sygnały, nieprawidłowe działanie wskaźników LED czy niepokojące dźwięki, które mogą wskazywać na problemy z wyłącznikiem PWP.

Konserwacja

Konserwacja wyłącznika PWP powinna obejmować regularne czyszczenie oraz sprawdzanie stanu technicznego wszystkich komponentów. Niektóre systemy wymagają wymiany filtrów co roku, co znacząco wpływa na ich wydajność. Badania pokazują, że regularne testowanie i konserwacja mogą zwiększyć efektywność działania wyłączników PWP o nawet 30%.

Typowe Błędy Montażowe

Mimo jasnych przepisów i zaleceń, w praktyce wciąż można spotkać się z błędami przy montażu wyłączników przeciwpożarowych, które mogą wpłynąć na skuteczność całego systemu ochrony.

• Niewłaściwe podłączenie zasilania cewki: Zasilanie układu sterowania cewką i diod sygnalizacyjnych powinno być brane sprzed rozłącznika głównego. Błędy w tym zakresie mogą uniemożliwić prawidłowe działanie sygnalizacji.
• Mylenie biegunów: Instalatorzy czasem mylą bieguny, co prowadzi do nieprawidłowego działania urządzenia, a w konsekwencji do braku reakcji na sygnały alarmowe.
• Zbyt luźne połączenia przewodów: Mogą prowadzić do przegrzewania i awarii.
• Niewłaściwy dobór wyłącznika: Wyłączniki PWP mają różne parametry techniczne; nieodpowiedni dobór może prowadzić do ich przegrzewania lub uszkodzenia, zwłaszcza w obiektach o dużym zagrożeniu pożarowym.
• Brak odpowiedniego uziemienia: Może skutkować fałszywymi alarmami lub brakiem reakcji na rzeczywisty pożar.
• Brak separacji kabli: Prowadzenie kabla NHXH wspólnie z YDY bez wymaganej separacji min. 30 cm lub przegrody żaroodpornej jest niezgodne z przepisami.
• Zastosowanie niewłaściwego typu wyłącznika w instalacjach PV: Np. PWP bez funkcji rozłączania obwodu DC, co nie zapewnia bezpieczeństwa przy wysokim napięciu stałym.
• Niska jakość wykonania i komponentów: Używanie niesprawdzonych lub niecertyfikowanych komponentów może prowadzić do awarii i problemów z funkcjonalnością całego systemu.
