Projektowanie i Wymagania Techniczne Hydrantów Zewnętrznych

Hydranty przeciwpożarowe montowane w sieciach wodociągowych są ważnym elementem ochrony ludzi i obiektów. Hydranty zewnętrzne są wykorzystywane do poboru wody do gaszenia pożarów i zaopatrzenia wodnego pojazdów straży pożarnej do celów gaśniczych.

Kluczowe Akty Prawne i Przepisy

Projektowanie i rozmieszczanie hydrantów przeciwpożarowych regulują liczne akty prawne. Do najważniejszych przepisów związanych z ochroną przeciwpożarową oraz zaopatrzeniem w wodę należą:

• Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2010 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030).
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane - tekst ujednolicony.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz 690).
• Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243 z 2005 r. poz. 2063).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137).

Sieć Wodociągowa Przeciwpożarowa

Wymagania ogólne dotyczące zasilania i wydajności

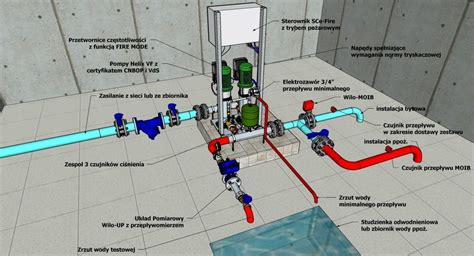

Sieć wodociągowa stanowiąca źródło wody do celów przeciwpożarowych, zwana dalej „siecią wodociągową przeciwpożarową”, powinna być zasilana z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń. Urządzenia te muszą zapewniać wymaganą wydajność i ciśnienie w hydrantach zewnętrznych, nawet tych niekorzystnie ulokowanych, przez co najmniej 2 godziny.

Sieć wodociągowa przeciwpożarowa powinna zapewniać wydajność nie mniejszą niż 5 dm³/s i ciśnienie w hydrancie zewnętrznym nie mniejsze niż 0,1 MPa (megapaskala), przez co najmniej 2 godziny.

Rodzaje i konfiguracja sieci

Sieć wodociągową przeciwpożarową należy wykonywać jako sieć obwodową. Dopuszcza się budowę sieci wodociągowej przeciwpożarowej rozgałęzieniowej poza obszarami miejskimi oraz tam, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s.

Dopuszcza się budowę odgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.

W przypadku gdy łączna wymagana ilość wody przekracza 30 dm³/s, sieć obwodową zasila się w dwóch punktach znajdujących się w możliwie największej odległości od siebie, nie mniejszej jednak niż 1/4 obwodu sieci.

Sieć wodociągową przeciwpożarową, dla której łączna wymagana ilość wody przekracza 20 dm³/s, należy tak zaprojektować i budować, aby możliwe było jednoczesne pobieranie wody z dwóch sąsiednich hydrantów zewnętrznych.

Uwagi dotyczące średnic rur

Należy pamiętać, że podane w rozporządzeniu średnice dotyczą średnic nominalnych wewnętrznych. Projektując sieci z tworzyw sztucznych, gdzie rury oznaczane są przez podanie średnicy zewnętrznej, należy sprawdzić, czy po odjęciu grubości ścianki spełniamy założenia rozporządzenia.

Hydranty Zewnętrzne: Rodzaje, Wymagania i Usytuowanie

Typy hydrantów i ich standardy

Na sieci wodociągowej przeciwpożarowej stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Dopuszcza się instalowanie hydrantów podziemnych o średnicy nominalnej DN 80 w przypadkach, gdy zainstalowanie hydrantów nadziemnych jest szczególnie utrudnione lub niewskazane, na przykład ze względu na utrudnienia w ruchu.

Hydranty zewnętrzne zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia umożliwiające odłączanie ich od sieci. Odcięcia te muszą pozostawać w położeniu otwartym podczas normalnej eksploatacji sieci.

Hydranty zewnętrzne powinny spełniać wymagania Polskich Norm dotyczących tych urządzeń, będących odpowiednikami norm europejskich (EN).

Wymagana wydajność i ciśnienie

Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż:

• dla hydrantu nadziemnego DN 80 - 10 dm³/s;
• dla hydrantu nadziemnego DN 100 - 15 dm³/s;
• dla hydrantu podziemnego DN 80 - 10 dm³/s;
• dla hydrantu nadziemnego DN 80 na sieci, o której mowa w § 9 ust. 2 - 5 dm³/s.

Lokalizacja i oznakowanie hydrantów

Lokalizacja hydrantów jest kluczowa dla ich efektywnego wykorzystania. Wymaga się, aby odległość od ściany chronionego budynku wynosiła co najmniej 5 m. Ponadto, przy odbiorze niektórych obiektów strażacy wymagają, aby maksymalna odległość do hydrantu w polu widzenia wynosiła 150 metrów.

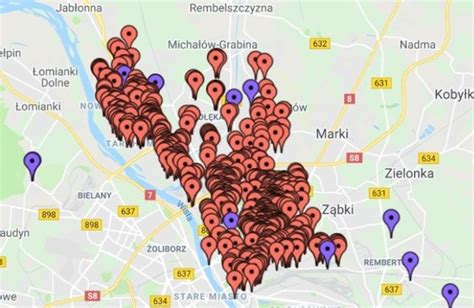

Poza obszarami miejskimi odległość między hydrantami powinna być dostosowana do gęstości istniejącej i planowanej zabudowy.

Miejsce usytuowania hydrantu zewnętrznego należy oznakować znakami zgodnymi z Polskimi Normami.

Wymagania dla hydrantów na dużych sieciach

Dla zapewnienia możliwości intensywnego czerpania wody do celów przeciwpożarowych na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne, spełniające następujące wymagania:

• średnica nominalna hydrantu powinna wynosić DN 100 lub DN 150;
• wydajność nominalna przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody nie może być mniejsza niż 20 dm³/s;
• hydranty powinny być usytuowane w miejscach dostępnych z głównych dróg komunikacyjnych na terenie jednostki osadniczej;
• miejsce usytuowania hydrantu należy oznakować znakami zgodnymi z Polskimi Normami wraz z podaniem na znaku dodatkowym wielkości charakterystycznych hydrantu;

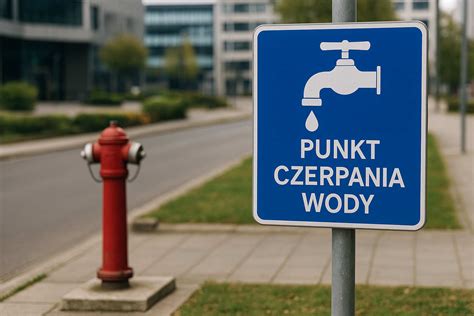

• przy hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach zapewniających swobodny dostęp do hydrantu;
• na stanowisku czerpania wody należy umieścić zakaz parkowania.

Dodatkowe aspekty techniczne i użytkowe

Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa.

Zgodnie z wytycznymi rozporządzenia, na sieci wodociągowej należy stosować hydranty nadziemne DN80 mm dla sieci o średnicy do DN250 mm i DN100 mm na sieci wodociągowej DN250 i większej.

W celu łatwego otwarcia zasuwy odcinającej hydrant, odległość między trzpieniem zasuwy hydrantowej a skrajem hydrantu (podziemnego lub nadziemnego) nie może być mniejsza niż 0,8 m.

Proces Odbioru i Opiniowania

Określenia potrzeb w zakresie instalowania hydrantów, o których mowa w ust. 9 (dla sieci DN 250+), dokonują właściwe miejscowo organy Państwowej Straży Pożarnej w ramach opiniowania projektów studium uwarunkowań i kierunków zagospodarowania przestrzennego gminy oraz projektów miejscowych planów zagospodarowania przestrzennego, w trybie określonym w przepisach o planowaniu i zagospodarowaniu przestrzennym.
