Wprowadzenie do Samochodów Strażackich z Wodą
Samochód strażacki ze zbiornikiem na wodę to specjalny pojazd używany do gaszenia pożarów lub innych celów ratowniczych. Są to niezbędne pojazdy ratownicze, które transportują strażaków, sprzęt i wodę na miejsca pożarów. Często przewożą tony wody, aby zapewnić niezawodne źródło wody, jeśli hydranty nie są dostępne lub nie można ich łatwo zdobyć.
Komponenty i Technologie Pomp Pożarniczych
Ogólnie rzecz biorąc, wóz strażacki z cysterną na wodę można podzielić na 4 części. Przednia część ciężarówki to kabina, w której siedzą kierowca i dowódca; z tyłu kabiny siedzą inni strażacy. Za pierwszą roletą ciężarówki umieszczone są różne narzędzia, w tym krany i węże strażackie. Za tymi narzędziami znajduje się zbiornik na wodę do przechowywania wody. W pobliżu tylnej części wozu strażackiego znajduje się pomieszczenie z pompą wodną.
Z trzech stron kabiny pompy wodnej znajdują się rolety. Gdy roleta z tyłu jest zamknięta, można również zobaczyć ekran wyświetlacza pokazujący stan pracy pompy wodnej. Dzięki opływowej konstrukcji i nowatorskiemu wyglądowi pompa wodna przyjmuje metodę przystawki odbioru mocy typu sandwich, aby osiągnąć jednoczesne działanie ruchu i gaszenia, co jest ekonomiczne, praktyczne, elastyczne i jest produktem zastępczym nowej generacji wozów strażackich tego samego typu.
Ważnym elementem jest pompa pożarnicza, składająca się z dwóch połączonych szeregowo wirników odśrodkowych. Nowo opracowana wysokowydajna pompa przeciwpożarowa może nie tylko gasić pożary niskiego, średniego i wysokiego ciśnienia, ale także kombinację niskiego i wysokiego ciśnienia. Niskie ciśnienie wynosi 1,0 mpa przy przepływie znamionowym 4 l/s; średnie ciśnienie wynosi 2,0 mpa przy znamionowym przepływie 20 l/s.
Klasyfikacja i Rodzaje Samochodów Strażackich
Wozy strażackie występują w kilku typach, z których każdy ma unikalne cechy, przeznaczenie i wagę.
Podział Ze Względu na Pojemność Zbiornika Wody
W zależności od objętości zbiornika na wodę, wóz strażacki można podzielić na trzy typy:
- Lekki wóz strażacki na zbiornik na wodę
- Średni wóz strażacki na zbiornik na wodę
- Ciężki wóz strażacki na zbiornik na wodę

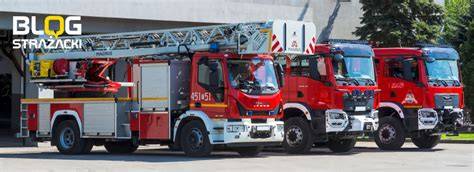

Rodzaje Samochodów Strażackich Ze Względu na Funkcję
- Pompy samochodowe (nazywane również silnikami ciężarowymi): Należą do najpopularniejszych typów wozów strażackich, przeznaczonych głównie do gaszenia pożarów oraz transportu wody, węży i pomp. Typowy wóz strażacki waży od 19 000 do 30 000 funtów (ok. 8 600-13 600 kg) bez ładunku, ale po pełnym załadowaniu wodą i sprzętem może ważyć nawet 40 000 funtów (ok. 18 100 kg). Pojemność wodna: Często przewożą od 500 do 1500 galonów wody.
- Wozy drabinowe: Samochody wyposażone w długie, rozsuwane drabiny, które pomagają strażakom dotrzeć do wysoko położonych miejsc w budynkach lub przeprowadzić akcję ratunkową z wysokości. Zazwyczaj przewożą mniej wody niż wozy z pompą, około 300 do 500 galonów (ok. 1 100-1 900 litrów), co pozwala skupić się bardziej na akcjach ratunkowych.
- Cysterny (znane również jako przetargi na wodę): Są zbudowane do transportu dużych ilości wody do obszarów bez łatwego dostępu do hydrantów przeciwpożarowych. Mogą przewozić od 1500 do 4000 galonów wody. W pełni załadowana cysterna może ważyć ponad 75 000 funtów. W przypadku cystern o pojemności 5000 galonów masa może przekroczyć 80 000 funtów (ok. 36 300 kg).
- Pojazdy specjalistyczne: Niektóre pojazdy są przeznaczone do konkretnych operacji ratowniczych, składowania materiałów niebezpiecznych, a nawet gaszenia pożarów lasów. Masa tych pojazdów różni się w zależności od funkcji, ale zazwyczaj mieści się w zakresie od 25 000 do 55 000 funtów (ok. 11 300-25 000 kg).
Wpływ Wagi Wody na Samochód Strażacki
Woda ma znaczący wpływ na masę wozu strażackiego, co może wpływać na jego zwrotność, zużycie paliwa i prowadzenie. Wozy strażackie są zazwyczaj klasyfikowane jako pojazdy ciężkie, których masa może się znacznie różnić w zależności od typu i przeznaczenia. Na przykład, zbiornik na wodę o pojemności 1500 galonów (ok. 5 678 litrów) zwiększyłby całkowitą masę pojazdu o 12 500 funtów (ok. 5 670 kg).
W pełni załadowany wóz strażacki z tysiącami galonów wody potrzebuje znacznie więcej czasu na przyspieszenie i dłuższą drogę do całkowitego zatrzymania. Wozy strażackie są znane z niskiej wydajności paliwowej, głównie ze względu na swoją masę. Przewożąc tysiące funtów wody, zużycie paliwa znacznie wzrasta, co czyni te pojazdy kosztownymi w eksploatacji.
Wyzwania Inżynieryjne w Projektowaniu Samochodów Strażackich
Zaprojektowanie wozów strażackich, które poradzą sobie z dużym ładunkiem wody, zachowując jednocześnie zwrotność i bezpieczeństwo, to wyzwanie inżynieryjne.
- Układy zawieszenia: Są zaprojektowane tak, aby kompensować nierównomierny rozkład masy spowodowany chlupotaniem wody w zbiorniku podczas jazdy.
- Układy hamulcowe: Wozy strażackie są wyposażone w wysokowydajne układy hamulcowe, często pneumatyczne, które radzą sobie z dodatkowym ciężarem.
- Zbiorniki na wodę: Są zazwyczaj wyposażone w przegrody - wewnętrzne bariery, które ograniczają ruch wody w zbiorniku, minimalizując efekt inercji płynu.
Zakup Samochodów Strażackich
Zakup wozów strażackich dzieli się głównie na dwie kategorie:
- Zakup garnizonowych wozów strażackich: Dotyczy głównie wozów strażackich ustawianych w stałych miejscach, takich jak magazyny, obszary mieszkalne, obszary handlowe i obszary przechowywania specjalnego sprzętu. W takim przypadku oczekuje się, że wozy strażackie będą reagować na różne stosunkowo przewidywalne akcje gaśnicze.
- Zakup wozów strażackich specjalnego przeznaczenia: Odnosi się głównie do wozów strażackich, które radzą sobie w nieoczekiwanych sytuacjach awaryjnych. Zakup takich ciężarówek powinien wynikać z ogólnej sytuacji i koncentrować się na wielozadaniowych funkcjach jednego pojazdu.
Konserwacja Samochodów Strażackich z Wodą
Wozy strażackie wymagają częstej konserwacji, aby zachować je w dobrym stanie. Celem konserwacji jest przegląd, a celem kontroli jest profilaktyka. Wiele osób ma błędne wyobrażenie, że konserwacja oznacza wymianę oleju. W rzeczywistości wymiana oleju to tylko rutynowa czynność, która nigdy nie była jedynym przedmiotem konserwacji. Głównym celem konserwacji jest sprawdzenie, czy części w ciężarówce nie są uszkodzone lub wymagają regulacji. Istnieje wiele elementów do sprawdzenia, a głównymi częściami są silnik, zewnętrzna część nadwozia i podwozie.

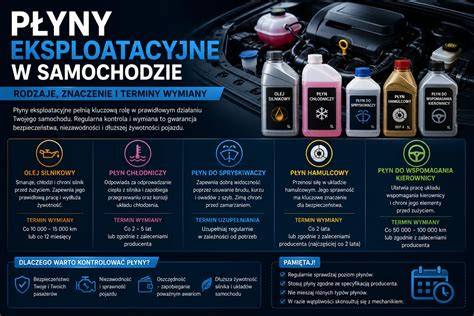

Wymiana Płynów Eksploatacyjnych
- Olej silnikowy i filtr oleju: Należy wymieniać co 10 000 kilometrów lub raz w roku. Olej silnikowy i filtr oleju to rzeczy, które należy wymieniać przy każdej konserwacji. Przed wymianą oleju silnikowego najpierw wyjmij prętowy wskaźnik poziomu oleju i przed spuszczeniem oleju sprawdź, czy olej jest zużyty i czy lepkość jest normalna.
- Płyn hamulcowy: Należy wymieniać co dwa lata. Ponadto przy każdym przeglądzie należy sprawdzać ilość i kolor oleju. Nie ma potrzeby natychmiastowego dolewania oleju, gdy wysokość nieco spadnie, ponieważ klocki hamulcowe są zużyte, a cylinder hamulcowy wystaje.
- Olej przekładniowy: Należy wymieniać rzadziej niż olej hamulcowy. Należy również sprawdzać ilość i kolor oleju w skrzyni biegów oraz oleju wspomagania kierownicy.
- Płyn do chłodzenia (woda w zbiorniku): Zwróć uwagę na objętość wody oraz kolor wody. Gdy woda w zbiorniku jest wyjątkowo brudna, cała woda musi zostać wymieniona w jednym cyklu. Jeśli wyciek wody jest poważny, możesz odciąć cieknącą rurkę cieplną z miejsca wycieku, zablokować przeciętą rurkę cieplną wacikiem nasączonym mydłem, a następnie za pomocą szczypiec spłaszczyć główkę przeciętej rurki cieplnej i zacisnąć ją. Jeśli złącze gumowej rury przecieka, możesz użyć śrubokręta, aby dwukrotnie owinąć zacisk złącza gumowej rury wokół złącza, a następnie dokręcić go szczypcami.
- Inne płyny: Należy sprawdzać zbiornik wody, olej silnikowy, zbiornik oleju przekładniowego, olej hydrauliczny wspomagania kierownicy, płyn hamulcowy, płyn do wycieraczek.
Wymiana Części Stałych i Kontrola Innych Elementów
- Świece zapłonowe: Ogólnie rzecz biorąc, są wymieniane co 100 000 kilometrów.
- Filtr powietrza: Wkład filtra powietrza jest wymieniany co 40 000 kilometrów, ale za każdym razem będzie sprawdzany i konserwowany.
- Pasek rozrządu i jego grupa kół zębatych napinających: Tylko pojazdy, w których zastosowano pasek rozrządu, wymagają wymiany. Silnik zaprojektowany z łańcuchem rozrządu prawdopodobnie nie wymaga wymiany, dopóki nie zostanie złomowany. Wymiana paska rozrządu jest najbardziej niezbędną i kosztowną częścią normalnej obsługi.
- Akumulator: Istnieją dwa rodzaje baterii do wozów strażackich: bezwodna i tradycyjna (napełniana wodą). Typ bezwodny zwykle zależy od znaku kontrolnego, podczas gdy tradycyjny typ wypełniony wodą wymaga napełnienia czystą wodą do poziomu. Podczas sprawdzania akumulatora potrzebna jest maszyna do kontroli akumulatora.
Konserwacja Podwozia i Opon
Sprawdzenie podwozia jest zwykle najtrudniejszą częścią, ponieważ często brakuje specjalistycznego sprzętu. Najważniejszą rzeczą podczas sprawdzania hamulców jest siła hamowania, a następnie grubość okładzin. Należy je natychmiast wymienić, jeśli grubość jest mniejsza niż 2 mm.
Opony należy sprawdzać pod kątem ciśnienia, zużycia i starzenia. Jeśli wzór bieżnika wynosi 1,6 mm, należy go natychmiast wymienić; oponę należy wymienić, jeśli się starzeje lub jest używana dłużej niż 4 lata. Poza tym sprawdź skrzynię biegów i układ zawieszenia na dole ciężarówki. Odkręć korek silnika w celu dolania oleju, aby sprawdzić, czy nie występują ślady emulgacji oleju (przebicie lub erozja).
Przechowywanie Długoterminowe
Paliwo i woda powinny zostać wyczerpane, gdy cysterna z wodą musi być przechowywana przez długi czas. Pojazd powinien być zaparkowany w miejscu ognioodpornym, odpornym na deszcz, wilgoć, słońce i dobrze wentylowanym.
Odsłonięte części chromowane należy pokryć olejem antykorozyjnym, a światła zewnętrzne i światła policyjne należy owinąć folią z tworzywa sztucznego. W silniku i pompie pożarowej nie powinno być nadmiaru wody ani nadmiaru oleju w zbiorniku paliwa. Podczas korzystania z kontenera do dostawy należy przestrzegać zasad zawartych w instrukcji obsługi. Etykietę produktu należy zamocować pod lewymi drzwiami kabiny.
Taktyka Działań Gaśniczych i Zaopatrzenie Wodne
Efektywne działania gaśnicze w dużej mierze zależą od sprawnego zaopatrzenia w wodę oraz właściwego wykorzystania posiadanych pojazdów.
Pozycjonowanie i Bezpieczeństwo na Miejscu Zdarzenia
Po przybyciu samochodu pożarniczego na miejsce pożaru, zatrzymuje on pojazd w miejscu wyznaczonym przez dowódcę. Pozycja postojowa pojazdu powinna zaspokoić potrzeby ataku i odwrotu pożaru, zapewniając elastyczność umożliwiającą wycofanie się z niebezpiecznej pozycji w dowolnym momencie. Silnik pojazdu musi być cały czas włączony i nie wolno go wyłączać na ślepo, co opóźni działania.
Wozy strażackie muszą zapewnić bezpieczną i szybką jazdę podczas jazdy na miejsce pożaru. Kierowca powinien wybrać kanał najbliższy miejscu pożaru. Gdy na akcję wysyłanych jest wiele pojazdów, każdy pojazd powinien zachować wystarczająco bezpieczną odległość (odpowiednie jest od 50 do 80 metrów). Kierujący wozem strażackim musi bezwzględnie wykonywać polecenia dowódcy na miejscu pożaru oraz wykonywać jego polecenia elastycznie, aby zapewnić sprawne przeprowadzenie całej akcji gaśniczej.
Zasilanie z Hydrantów i Przekaźnikowe Zaopatrzenie Wodne
W trakcie podłączania do źródła wody należy zwrócić uwagę, czy ciśnienie zasilania hydrantu przeciwpożarowego może zaspokoić potrzeby wozu strażackiego. Gdy odległość między źródłem wody a miejscem pożaru przekracza bezpośrednie możliwości zaopatrzenia w wodę wozu strażackiego, należy zastosować tryb przekaźnikowego zaopatrzenia w wodę wozu strażackiego w celu dostarczenia wody do miejsca pożaru. Kierowca powinien utrzymywać odpowiedni dopływ wody, obserwując przelewanie się rury.
Kiedy tylna ciężarówka nie może zaobserwować przepełnienia przedniej ciężarówki, kierowca przedniej ciężarówki może otworzyć właz, aby zapobiec pęcznieniu zbiornika z powodu nadmiernego zaopatrzenia w wodę. Podczas procesu dostarczania wody samochód strażacki powinien być zaparkowany na utwardzonej drodze, w przeciwnym razie należy podjąć niezbędne środki zapobiegające utknięciu pojazdu w bagnie. Zaleca się użycie tego samego modelu wozu strażackiego, gdy bezpośrednio podłącza się przekaźnik zaopatrzenia w wodę, a pojazdy muszą skoordynować się ze sobą, aby zapobiec przerwaniu dopływu wody z powodu nieprawidłowej obsługi.
Pompowanie sztafetowe z perspektywy pompującego źródłowo do pompującego atakującego
Zjawisko Uderzenia Wodnego
Gdy woda pod ciśnieniem przepływa w rurociągach i wężach pożarniczych, w wyniku szybkiego zamykania się zaworów przeciwpożarowych, hydrantów, armatek wodnych itp., ciśnienie wody w rurach i wężach pożarniczych natychmiast wzrasta. Zwiększone ciśnienie wody oddziałuje na rury i węże strażackie, podobnie jak uderzenie młotem. Zjawisko to nazywane jest uderzeniem wodnym.
Optymalizacja Zaopatrzenia Wodnego w Działaniach Gaśniczych
Wielokrotnie podczas akcji gaśniczych pojawiają się wyzwania związane z efektywnym zaopatrzeniem w wodę, zwłaszcza w obliczu ograniczonych źródeł lub dużej odległości do pożaru.
Wyzwania w Terenie i Logistyce
Brak rozpoznania wodnego i opieranie się głównie na zbiornikach pojazdów oraz brak wiedzy i umiejętności skutecznego operowania prądami gaśniczymi to często spotykane problemy. Niestety, wiele pożarów gasi się przez zatopienie, dysponując auta na potęgę. Często dochodzi do sytuacji, gdzie kilkanaście wozów z małymi zbiornikami krąży w kółko albo stoi bezczynnie w kolejce do hydrantu lub na wypróżnienie się przy pożarze, zamiast rozwijać dłuższe linie zasilające.
Scenariusz pożaru hali magazynowej często wygląda następująco: po dojeździe dowódca stwierdza, że hydranty są popsute lub brakuje zbiornika przeciwpożarowego na terenie zakładu. W przypadku dużego pożaru prosi się o wsparcie. Wiedząc, że w pobliżu jest rzeka (np. 1,5 km dalej), podejmuje się decyzję o budowie linii zasilającej. Z uwagi na potrzebną liczbę strażaków i możliwe podmiany, przyjeżdżają kolejne GBA ze sprzętem ratowniczym i strażakami. Do akcji włączane są samochody SW3000 (2 linie W-110) lub SW5000 (3 linie W-110), pompy o wydajności co najmniej 4000 l/min (motopompy na przyczepkach lub wykorzystanie GCBA).
W tym samym czasie jadą GCBA, które zanim zostanie zbudowana linia zasilająca, tankują się z rzeki i dowożą wodę, zrzucając ją grawitacyjnie do zbiorników przenośnych. Gdy linia jest gotowa, wstawia się co 500 m pompy. Można zrezygnować ze zbiornika (zostaje na miejscu wypełniony na wypadek awarii lub nagłej potrzeby zwiększenia wydatku wody). Wszystko łączy się i przetłacza przez autopompy. Gdy wydatek wody jest mniejszy niż daje zasilanie, dotankowuje się wszystkie zbiorniki, co stanowi bufor bezpieczeństwa. Niepotrzebne samochody GCBA odsyła się do jednostek, bo mogą się przydać do innego zdarzenia.
Rola Cystern w Zaopatrzeniu Wodnym
Cysterny odgrywają kluczową rolę w zaopatrzeniu wodnym. Celem końcowym zaopatrzenia w wodę jest magistrala i przetłaczanie lub przepompowywanie. Zanim to jednak nastąpi, często wyznacza się pętlę na dowożenie z cysterną na buforze. Taki schemat obejmuje: bufor, dowożenie w pętli, budowę magistrali, przepompowywanie/przetłaczanie w zależności od żądanego wydatku. Dostępne są zbiorniki stelażowe, które można sensownie ulokować w zależności od sytuacji. Cysterna daje bufor czasu na uporządkowanie sytuacji na miejscu akcji.
Dowożenie wody nie zawsze musi opierać się na GCBA; na pewnych odległościach i przy określonych punktach pobierania wody lepiej sprawdzają się GBA ze względu na kolejkowanie. Należy jednak pamiętać, że nie zawsze pożar średni wymaga tak długiego czasu podawania wody. Budowanie magistrali nawet na 1 km to nie zawsze łatwa, szybka i prosta sprawa - wystarczą nieużytki, gęściej nasadzone drzewa, a o wjechaniu tam samochodów można czasem zapomnieć. Wtedy odcinki trzeba rozwinąć, pompy zanosić, sprawić linie ssawne, uruchomić, a oprócz tego trzeba gasić i mieć osoby na podmianę na miejscu. To wszystko wymaga czasu, a gdy akcja nie trwa długo, staje się nieopłacalne. Samochody SW, które są potrzebne do takich działań, nie są na wyposażeniu każdej jednostki, więc trzeba je dysponować, co również generuje czas oczekiwania.
Cysterny nowej generacji są w stanie przyjmować wodę z wielu źródeł jednocześnie i podawać ją pod wysokim ciśnieniem. Na przykład, cysterna może spokojnie przyjmować 4x W75 do 8 bar na każdą nasadę. Dwa samochody mogą oddawać wodę na dwie nasady, a dwa samochody mogą się przygotowywać. Takie cysterny mogą oddać 3800 l/min poprzez zamontowane motopompy. Mogą podawać wodę 4 x W75 lub 2x W110. Niejednokrotnie cysterna stała sama na froncie, zyskując klasyczny GBA na odwód, gdyby sytuacja się zmieniła. Zbiorniki trzeba zalać, a cysterna przywozi wodę na start. Zbiorniki pomagają w działaniach, jednakże nie robi się tego z klucza, tylko w zależności od sytuacji. Punkt czerpania trzeba zbudować, co też wymaga czasu. Cysterna może dać bufor czasowy 24 minut, gdzie można podawać na pożar 1000 l/min przy założeniu, że w tym czasie nikt nie zasili jej, ponieważ buduje stanowisko wodne.
Krytyka i Potrzeba Zmian w Taktyce
Pojawiają się liczne obserwacje dotyczące nieefektywnych działań straży pożarnej w zakresie zaopatrzenia wodnego. Przykłady obejmują pożar starych młynów, gdzie pomimo bliskości rzeki i stawu, woda była dowożona cysternami, co prowadziło do kolejek przy hydrancie i przy pożarze. Podobnie podczas pożaru Mostu Łazienkowskiego, gdzie mimo bliskości Wisły, użyto aż 75 wozów gaśniczych do dowożenia wody.
Sugeruje się, że zamiast chaotycznego dowożenia, można by zastosować system z większą liczbą pomp i dłuższymi liniami wężowymi, co zmniejszyłoby liczbę potrzebnych pojazdów i strażaków, a także zużycie paliwa. Niemcy na przykład często działają na wężach W75. W Polsce minimalna ilość odcinków W75 to 8 dla GBA i 10 dla GCBA. Zakładając dokupienie kilku odcinków na auto, już przy 5 samochodach można zasilać się ze źródła oddalonego o 1 km, korzystając tylko z ich wyposażenia. Możliwa jest też opcja samochodu typu VW transporter lub przyczepki jednoosiowej z kilometrami węży.
Takie rozwiązania mogłyby przełożyć się na mniejszą liczbę ludzi, mniej aut i oszczędność paliwa. Należy pamiętać, że ciężar samochodów ma wpływ na ich zwrotność, a w Polsce jest wiele wąskich uliczek i wjazdów. Ponadto, wśród wszystkich zdarzeń w roku pożarów dużych i bardzo dużych jest ułamek. Należy optymalizować działania tak, aby były efektywne i cel został osiągnięty w możliwie najkrótszym czasie - po co pakować się w rozwijanie magistrali, skoro mądre dowożenie wystarczy i można je poukładać szybciej. Istotne jest również to, że nie zawsze są dostępne jeziora i rzeczki.
Podsumowując, na problem zaopatrzenia wodnego trzeba spojrzeć szerzej, gdyż działania straży to nie tylko pożary średnie i większe od nich (a przede wszystkim są to mniejsze pożary i inne zdarzenia), aby tylko pod nie robić konfiguracje samochodów. Samochody to nie tylko beczki z wodą, to również ludzie i sprzęt.
Przykłady dużych pożarów w Polsce i ich wyzwania
- Pożar cystern kolejowych w Białymstoku.
- Pożar cysterny w Chrzanowie.
- Wybuch gazu w Jankowie Przygodzkim.
- Pożary wysypisk śmieci i składów opon.
- Pożar zakładu bieżnikowania opon w Markowej.
- Pożar magazynu z tekstyliami w Gminie Wąchock.
Te zdarzenia pokazują, jak kluczowe jest skuteczne i dobrze zorganizowane zaopatrzenie w wodę, często w trudnych warunkach i na dużą skalę. Pokazują również, że posiadany sprzęt, jak np. Scania z Gniezna czy inne wozy typu GBA i GCBA, są wzorami do naśladowania (drabiny hakowe, zwijadła, noszaki wężowe).
