Przyciski Oddymiania: Kluczowe Elementy Systemów Bezpieczeństwa Pożarowego

W przypadku pożaru, każda sekunda ma znaczenie. Przycisk oddymiania stanowi kluczowy element systemu przeciwpożarowego, umożliwiający ręczne uruchomienie procesu odprowadzania dymu i gazów z budynku. Jego prawidłowe działanie zwiększa szanse na szybką i bezpieczną ewakuację, a także pozwala na spełnienie wymogów norm budowlanych i przeciwpożarowych.

Funkcje i Mechanizm Działania Przycisku Oddymiania

Przycisk oddymiania to ręczny element systemu przeciwpożarowego, którego głównym zadaniem jest uruchomienie procesu odprowadzania dymu i gorących gazów z budynku w sytuacji zagrożenia. W przeciwieństwie do automatycznych czujek pożarowych, przycisk oddymiania pozwala osobie znajdującej się w budynku na natychmiastowe wywołanie alarmu i rozpoczęcie procedury oddymiania.

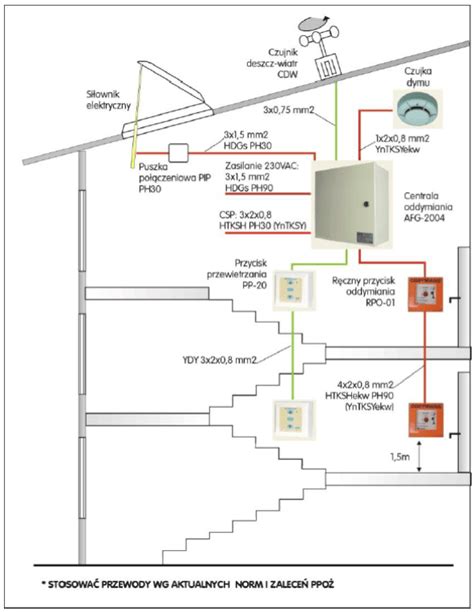

Po naciśnięciu przycisku, sygnał jest przesyłany do centrali oddymiania, która odpowiada za sterowanie całym układem. Centrala ta uruchamia napędy elektryczne otwierające klapy oddymiające, okna lub drzwi napowietrzające. W efekcie powstaje ciąg powietrza, który odprowadza dym i jednocześnie umożliwia dopływ świeżego tlenu do strefy objętej pożarem.

Kluczowe Role Przycisku Oddymiania w Systemie Bezpieczeństwa Pożarowego

• Uruchomienie Alarmu: Przesłanie sygnału do centrali oddymiania, która aktywuje napędy klap lub okien oddymiających.
• Sygnalizacja Stanu: W nowoczesnych rozwiązaniach stosuje się sygnalizację świetlną LED informującą o aktualnym stanie urządzenia (dozór, alarm, uszkodzenie).
• Zabezpieczenie przed Przypadkowym Uruchomieniem: Najczęściej stosuje się szybkę do zbicia lub klapkę ochronną, które zapobiegają nieumyślnemu włączeniu alarmu, a jednocześnie są łatwe do użycia w sytuacji zagrożenia.

Rodzaje Przycisków Oddymiania i Powiązanych Urządzeń

W systemach przeciwpożarowych można wyróżnić kilka typów przycisków i powiązanych elementów:

Ręczny Przycisk Oddymiania (RPO, typ B)

Jest to najczęściej stosowany typ przycisku w budynkach użyteczności publicznej i obiektach wielokondygnacyjnych. Charakteryzuje się prostą obsługą i jednoznacznym oznakowaniem, znacząco zwiększając skuteczność ochrony przeciwpożarowej.

Przycisk Przewietrzania (PP)

Łączy funkcję oddymiania z możliwością codziennego przewietrzania pomieszczeń, co stanowi praktyczne rozwiązanie zwiększające komfort użytkowników przy jednoczesnym utrzymaniu gotowości systemu przeciwpożarowego.

Moduły Wykonawcze (VRPO, VRPO-B)

Są to elementy współpracujące z przyciskiem, rozszerzające jego funkcjonalność, np. umożliwiające lokalną sygnalizację dźwiękową.

Szczegółowe Cechy Przycisków VRPO i VRPO-B

Przyciski VRPO i VRPO-B przeznaczone są do współpracy z systemem oddymiania SVS AWEX. Ich podstawową funkcją jest ręczne przekazanie do centrali sygnału uruchomienia oddymiania po zauważeniu pożaru. Nie są to urządzenia uniwersalne do dowolnych central, lecz elementy pracujące na liniach dozorowych kontrolowanych przez centralę oddymiania SVS.

Główne Różnice Między VRPO a VRPO-B

• VRPO: Wersja bez brzęczyka.
• VRPO-B: Wersja z wbudowanym brzęczykiem wewnętrznym, rozszerzająca lokalną informację o stanie systemu o sygnał dźwiękowy.

Funkcje Użytkowe Przycisków VRPO i VRPO-B

Przyciski te nie ograniczają się do samego wywołania alarmu oddymiania. Posiadają:

• Przycisk uruchomienia oddymiania.
• Przycisk kasowania alarmu.
• Przycisk wyciszenia alarmu.
• Diody sygnalizujące stan uruchomienia, czuwania i uszkodzenia.

Dzięki temu przycisk pełni w systemie jednocześnie funkcję sterującą i informacyjną.

Budowa i Sposób Działania w Praktyce

Konstrukcja VRPO i VRPO-B obejmuje podstawę, korpus, wkład oraz osłonę. Front urządzenia zabezpieczono uchylną, przezroczystą osłoną, która ogranicza przypadkowe uruchomienie. Po jej odchyleniu uzyskuje się dostęp do przycisków funkcyjnych. Kasowanie alarmu wymaga użycia odpowiedniego manipulatora, co ogranicza ryzyko nieuprawnionego resetowania stanu alarmowego.

Parametry Techniczne VRPO i VRPO-B

Przyciski ręcznego oddymiania należy dobierać nie tylko według nazwy handlowej, ale przez zgodność systemową, parametry elektryczne i środowisko pracy.

Lokalizacja i Montaż Przycisków Oddymiania

Przycisk oddymiania musi znajdować się tam, gdzie w razie pożaru każdy bez wahania po niego sięgnie. Dlatego montuje się go na wysokości wzroku - zwykle 1,4-1,6 m od podłogi - tak, aby korzystanie z niego było intuicyjne i szybkie. Kolor obudowy, zazwyczaj pomarańczowy, od razu rzuca się w oczy i nie da się go pomylić z innymi elementami instalacji przeciwpożarowej.

Podczas instalacji szczególnie ważne jest, aby nie montować przycisków w miejscach trudno dostępnych, za zasłonami czy dekoracjami. Błąd w lokalizacji może sprawić, że w kluczowym momencie urządzenie stanie się bezużyteczne.

Kluczowe Miejsca Montażu

• Klatki schodowe: Szczególnie istotne w budynkach wielopiętrowych, gdzie dym gromadzi się najszybciej. Oddymianie pionowych dróg ewakuacyjnych jest wymogiem prawnym.
• Hale produkcyjne, magazyny, obiekty sportowe: Gdzie kubatura pomieszczeń jest znacznie większa.
• Garaże podziemne: Szczególnie tam, gdzie stosuje się mechaniczne systemy oddymiania.
• Budynki użyteczności publicznej, centra handlowe: Gdzie szybka ewakuacja wielu osób jest priorytetem.

Urządzenia VRPO i VRPO-B są przeznaczone do montażu na ścianie wewnątrz budynku. Dokumentacja wskazuje, że powinny być instalowane w miejscach dobrze widocznych i dostępnych, na wysokości od 1,2 m do 1,6 m, z uwzględnieniem krajowych wytycznych projektowania. Jest to istotne nie tylko z perspektywy ergonomii użycia, ale również wymagań funkcjonalnych stawianych urządzeniom służącym do ręcznego uruchomienia funkcji bezpieczeństwa pożarowego.

W praktyce montażowej znaczenie ma także prawidłowe wprowadzenie przewodów i zachowanie zgodności ze schematem linii. VRPO i VRPO-B komunikują się przez przewody linii dozorowej i muszą być włączone do układu dokładnie zgodnie z przeznaczeniem systemowym.

Wymagania Prawne i Normatywne Dotyczące Przycisków Oddymiania

Aby przycisk oddymiania mógł być stosowany w systemach przeciwpożarowych, musi spełniać określone wymagania prawne, normatywne i techniczne. Przepisy jasno wskazują, że jest to urządzenie mające bezpośredni wpływ na bezpieczeństwo życia.

• Rozporządzenie MSWiA z 20 czerwca 2007 r.: Wskazuje, że przyciski oddymiania należą do grupy wyrobów ppoż.
• Polska Norma PN-B-02877-4:2025-07: Nowa wersja normy regulującej projektowanie systemów grawitacyjnego oddymiania.

Właściwy dobór przycisku do obiektu - czy to szkoły, biurowca, hali magazynowej czy garażu podziemnego - jest kluczowy dla zapewnienia bezpieczeństwa ludzi i spełnienia wymogów prawnych.

Konwencjonalne Centrale Sygnalizacji Pożarowej Siemens FC10xx

Rodzina konwencjonalnych central sygnalizacji pożarowej FC10xx firmy Siemens została zaprojektowana z myślą o zastosowaniu w obiektach małej i średniej wielkości, oferując wszystkie funkcje niezbędne do szybkiej i niezawodnej detekcji pożaru.

Podstawowe Parametry Centrali FC1004 A Siemens

• Centrala konwencjonalna 4-liniowa.
• Obudowa z miejscem na akumulatory (2x 12V/7,2Ah, maks. 72Ah), płytę główną i zasilacz.
• Wyjścia do monitoringu (alarm, awaria): 2x przekaźnik (30VDC/1A).
• 2 nadzorowane linie sygnalizatorów (24VDC/500mA).
• Sterowania ze stref: 4 wyjścia sterujące - OC (1 na strefę) (24 VDC/40mA).
• Sterowania ogólne: 3 wyjścia sterujące OC (24 VDC/40mA).
• Opcja: szyna dla 2 przekaźników Z3B171 (250VAC/10A) - sterowane wyjściami OC.

Modele z Rodziny Central FC10xx

• FC1002: 2 linie/strefy.
• FC1004: 4 linie/strefy.
• FC1008: 8 linii/stref.
• FC1012: 12 linii/stref.

Współpraca z Czujkami i Akcesoriami

Centrale rodziny Siemens FC10xx współpracują z szerokim zakresem czujek konwencjonalnych, w tym z liniową czujką dymu, jedno- i wielodetektorową czujką płomienia oraz ręcznymi ostrzegaczami pożarowymi. Oferowana jest również nowa seria czujek Cerberus 110, obejmująca:

• Optyczną czujkę dymu OP110.
• Czujkę wielodetektorową OH110.
• Nadmiarową czujkę ciepła HI112.
• Nadmiarowo-różniczkową czujkę ciepła HI110.

Funkcjonalność i Interfejs Użytkownika

Rodzinę central FC10xx zaprojektowano z myślą o łatwej eksploatacji i szerokim zakresie dostępnych funkcji. Interfejs użytkownika (PMI), czyli panel obsługowy, umożliwia dialog z urządzeniem. Panel wyposażony jest w zestaw wskaźników LED informujących o podstawowych parametrach pracy oraz zestaw predefiniowanych przycisków do łatwej obsługi systemu. Gotowe wsuwki opisowe ułatwiają zrozumienie funkcji przycisków i znaczenia wskaźników LED.

Dodatkowe Akcesoria Rozszerzające

Dostępne akcesoria umożliwiają dodatkowe wyposażenie central (opcja dla modeli FC1008 i FC1012) w:

• Moduł wyświetlacza (FCA1002).
• Moduł dodatkowych czterech wyjść sygnalizatorów (FCA1003).
• Przekaźniki (Z3B171) do sterowań pożarowych w zakresie 250 VAC/10 A.

Inne Systemy i Urządzenia Wspomagające Oddymianie

Na rynku dostępne są również inne rozwiązania do sterowania systemami oddymiania, które mogą współpracować z przyciskami oddymiania.

Systemy i Centrale Pożarowe Siemens (FC72x)

Nowoczesne centrale, takie jak FC721, FC722 i FC724, zaprojektowane zgodnie z normami EN54-2, EN54-4, stanowią rdzeń systemu sygnalizacji pożaru. Oferują one wysoki poziom skuteczności wykrywania pożarów i optymalną adaptację do istniejących systemów dzięki połączeniu z wbudowaną inteligencją urządzeń FD720 pracujących na magistrali C-NET.

• FC721-ZZ: Centrala mikroprocesorowa o pojemności do 252 adresów, z wbudowaną konsolą obsługową.
• FC722-ZZ: Centrala mikroprocesorowa o pojemności do 504 adresów, przeznaczona do stosowania w średnich aplikacjach.
• FC724-ZZ: Centrala mikroprocesorowa, często z konsolą pożarową FT724-ZZ jako wyniesionym polem obsługi.

Ręczne Przyciski Oddymiania POLON-ALFA PO-61

Przycisk PO-61 Polon-Alfa służy do uruchamiania klap dymowych i współpracuje z centralami sterującymi Polon-Alfa UCS 4000 i Polon-Alfa UCS 6000. Jest to przycisk z sygnalizacją „URUCHOMIENIE” - bez kasowania. Po uderzeniu lub silnym naciśnięciu szybki, należy wcisnąć przycisk, co spowoduje wysłanie informacji o uruchomieniu klap dymowych do centrali. Kolor strzałek zmienia się z czarnego na żółty, a centrala włącza sygnalizację URUCHOMIENIE.

Przycisk PO-61 wykonany został z tworzywa, z szybką (osłoną) z tworzywa sztucznego wytrzymałego na silne uderzenia. Przeznaczony jest do montażu wtynkowego, a do montażu natynkowego wymaga użycia ramki maskującej RM-60-O.

Inne Elementy Systemów Bezpieczeństwa

• FDME223: Ręczne urządzenie do wyzwalania alarmów w systemach sygnalizacji pożaru, składające się z obudowy i płytki elektroniki.
• Alarmowanie akustyczne i optyczne: Dźwięk jest zsynchronizowany ze wszystkimi sygnalizatorami dźwiękowymi FDS221 i sygnalizatorami w gniazdach FDSB291 zamontowanymi na tej samej linii dozorowej.
• Kluczyk do przycisku oddymiania RT 45: Umożliwia autoryzowany dostęp do przycisków oddymiania.
• Szybka do przycisku oddymiania: Dostępna dla różnych modeli (RPO AFG, RT 45), zapewniająca łatwe utrzymanie sprawności przycisków.

Zalety Stosowania Przycisków Oddymiania

Przyciski oddymiania odgrywają kluczową rolę w zapewnieniu bezpieczeństwa w budynkach:

• Szybka Ewakuacja: Umożliwiają błyskawiczne uruchomienie systemu, który usuwa dym i gorące gazy z budynku, dzięki czemu drogi ewakuacyjne pozostają wolne od dymu, ułatwiając bezpieczne opuszczenie budynku.
• Zmniejszenie Ryzyka Zatrucia Dymem: Dym powstały w wyniku pożaru jest toksyczny. Przyciski oddymiania, uruchamiając systemy oddymiające, zmniejszają stężenie szkodliwych substancji w powietrzu.
• Łatwość Obsługi: Są niezwykle proste w obsłudze, co pozwala na ich użycie nawet przez osoby bez specjalistycznego przeszkolenia.
• Zgodność z Przepisami: Stosowanie przycisków oddymiania zwiększa zgodność z przepisami BHP i PPOŻ. Wiele norm i przepisów budowlanych wymaga stosowania systemów oddymiania w budynkach użyteczności publicznej oraz w dużych obiektach komercyjnych i przemysłowych.
• Ograniczenie Zniszczeń: Skuteczne systemy oddymiania, uruchamiane za pomocą przycisków, ograniczą zniszczenia spowodowane przez dym i wysoką temperaturę.
• Integracja z Systemami Automatyki Budynkowej: Mogą być zintegrowane z systemami przeciwpożarowymi i automatyki budynkowej, co pozwala na automatyczne uruchamianie systemów oddymiania w momencie wykrycia pożaru przez czujniki.
