Siłowniki do oddymiania to kluczowe urządzenia sterujące oknami, klapami i drzwiami w systemach przeciwpożarowych. Umożliwiają automatyczne otwieranie lub zamykanie tych elementów, co zapewnia skuteczne oddymianie i napowietrzanie w trakcie pożaru. Ich działanie jest kluczowe dla kontrolowania przepływu dymu i dostarczania świeżego powietrza do zagrożonych stref.
Rola i Znaczenie Siłowników Oddymiających w Bezpieczeństwie Pożarowym
Siłowniki stosowane w instalacjach przeciwpożarowych to urządzenia odpowiedzialne za automatyczne otwieranie i zamykanie elementów oddymiających, takich jak klapy dymowe, okna oddymiające czy drzwi przeciwpożarowe. W praktyce siłowniki w klapach dymowych stanowią jeden z kluczowych elementów instalacji oddymiania. Po otrzymaniu sygnału z centrali systemu uruchamiają mechanizm otwierający klapę lub okno oddymiające, umożliwiając szybkie odprowadzenie dymu i gorących gazów pożarowych. Odprowadzanie dymu z budynku to kluczowy element bezpieczeństwa pożarowego.
Okna oddymiające to element systemu oddymiania bezpieczeństwa pożarowego, który umożliwia odprowadzenie dymu z budynku w przypadku pożaru. Dzięki temu zwiększa się bezpieczeństwo mieszkańców i użytkowników obiektu. Okienny system oddymiania to ważny element bezpieczeństwa przeciwpożarowego. Otwieranie okna w momencie wypełnienia wnętrza budynku dymem może być trudne lub niemożliwe, dlatego okna wykonane z myślą o oddymianiu mają specjalny mechanizm otwierania. Dzięki temu zwiększają one bezpieczeństwo w przypadku pożaru, umożliwiając szybkie i skuteczne usunięcie dymu z budynku.

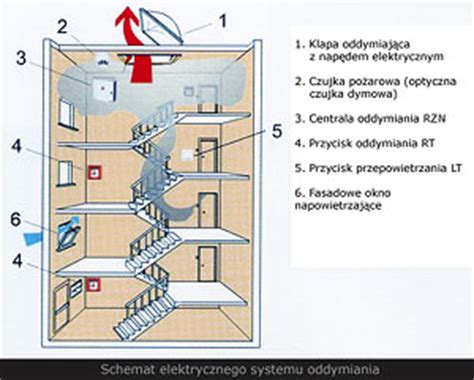

Warto pamiętać, że system oddymiania składa się z wielu elementów, takich jak czujki dymu, korytarze odprowadzania dymu czy okna. Okna oddymiające mają specjalny mechanizm otwierania, który umożliwia automatyczne otwarcie w przypadku wykrycia dymu.
Funkcje Codzienne i Komfort Użytkowania
Siłowniki elektryczne pełnią nie tylko funkcje bezpieczeństwa. Na co dzień kontrolują również przepływ świeżego powietrza w budynku, co wpływa na komfort osób przebywających wewnątrz, zapewniając odpowiednią cyrkulację powietrza i lepsze warunki pracy. Okna dymowe stosuje się nie tylko w celu oddymiania pomieszczeń, ale także do wentylacji pomieszczeń, co dodatkowo zwiększa komfort użytkowania budynku.
Rodzaje i Charakterystyka Siłowników Oddymiających
W ofercie rynkowej dostępne są różnorodne siłowniki, które można dopasować do specyficznych potrzeb instalacji i rodzajów stolarki otworowej, w tym okien PCV.
Siłowniki Łańcuchowe
Siłowniki łańcuchowe oddymiające sprawdzają się w mniejszych oknach i drzwiach. Są to napędy zasilane napięciem 24 V DC, które można stosować zarówno w systemach naturalnej wentylacji, jak i w systemach oddymiania. Wśród siłowników łańcuchowych dostępne są serie:
- CDC - z opcją ukrycia wewnątrz ramy okiennej,
- KA - najpopularniejsze siłowniki do okien pionowych,
- CDP - najsilniejsze z całej grupy napędów łańcuchowych, mogące podnosić skrzydła o wadze ponad 300 kg.
Siłowniki Zębatkowe i Ramieniowe
Siłowniki ramieniowe przeznaczone są do cięższych i większych elementów. Wyróżnić można również napędy zębatkowe, z których najsilniejsze w ofercie D+H osiągają siłę do 3000 N, co pozwala na użycie ich w największych oknach i klapach stosowanych w systemach oddymiania. Dostępne są napędy zębatkowe na 24 V DC o sile do 1000 N oraz do 1500 N, przeznaczone do stosowania w systemach oddymiania i naturalnej wentylacji, także w dużych i ciężkich oknach oraz klapach. Siłowniki zębatkowe na 24 V DC posiadają funkcję High Speed (HS) do szybkiego otwierania okna w przypadku pożaru.
Inne Typy i Funkcje
Urządzenia dostępne są w wariantach zasilania 24V i 230V, co pozwala na łatwe dopasowanie do wymagań instalacji. Istnieją również grupy napędów przeznaczonych do stosowania we wszystkich typach okien, charakteryzujące się siłą do 300 N i wysuwem do 1300 mm. Inne siłowniki wyróżniają się dużą siłą do 500 N, co umożliwia ich stosowanie we wszystkich typach okien w systemach oddymiania i naturalnej wentylacji.
Nowoczesne siłowniki oferują zaawansowane funkcje, takie jak:
- Funkcja High Speed (HS): do szybkiego otwierania okna w przypadku zdarzenia pożarowego.
- Integracja grupowa: możliwość integrowania napędów w grupy oraz konfigurowania ich z napędami ryglującymi.
- Synchronizacja BSY+: pozwala na zintegrowanie do ośmiu siłowników w jednej grupie.
- Liniowe napędy blokady: z możliwością montażu w ramie okiennej, współpracujące z napędami D+H wyposażonymi w technologię BSY+ i ACB.
- Napędy okuć okiennych: montowane w miejscu tradycyjnej klamki, służące do automatycznego ryglowania stolarki, współpracujące z technologiami BRV, TMS+, BSY+ i ACB.
- Napędy drzwiowe: do otwierania jedno- i dwuskrzydłowych drzwi w systemach napowietrzania, charakteryzujące się kompaktowością i cichą pracą.
Integracja z Systemami Okiennymi i Stolarką (w tym PCV)
Siłowniki do okien oddymiających służą do otwierania okien i klap w systemach oddymiania grawitacyjnego. Do oddymiania można zastosować zarówno napędy łańcuchowe, jak i napędy zębatkowe, pod warunkiem, że są certyfikowane przez CNBOP. W oknach oddymiających i klapach dymowych wymagane jest stosowanie certyfikowanych siłowników do oddymiania.
Do otwierania klap wykorzystuje się najczęściej napędy zębatkowe, natomiast w oknach, w zależności od założeń projektowych, możemy zastosować napędy zębatkowe lub łańcuchowe. Różnice w konstrukcji napędów przekładają się nie tylko na parametry techniczne, ale także na ich wygląd. W klapach dymowych stosuje się najczęściej napędy zębatkowe serii ZA lub DXD, natomiast w oknach oddymiających spotykane są obydwa rodzaje siłowników. Duży wybór napędów daje większe możliwości projektowe i pozwala na estetyczne wkomponowanie siłowników do oddymiania w konstrukcję stolarki otworowej, obejmującej również okna PCV.
Okna i klapy oddymiające pełnią szczególną rolę w zapewnieniu bezpieczeństwa i komfortu osób znajdujących się w budynku. Odpowiednio dobrane stanowią elementy systemu grawitacyjnej wentylacji, a w razie potrzeby pomogą szybko pozbyć się dymu i toksycznych oparów, zagrażających zdrowiu i życiu. Produkty te charakteryzuje różnorodność rozwiązań, przez co mogą one funkcjonować w zabudowie indywidualnej, a także jako elementy wkomponowane w fasadach aluminiowych bądź w przeszkleniach dachowych. Mogą one bazować na systemach okiennych MB-59S, MB-59S Casement, MB-60, MB-60US, MB-70, MB-70US, MB-86, MB-86US, a także na rozwiązaniach dedykowanych do fasad, takich jak okna odchylne lub okna połaciowe. Uzupełnieniem systemu oddymiania i wentylacji są okna lub drzwi napowietrzające.
Okna i klapy oddymiające mogą być wyposażone w niezawodne i ciche mechanizmy firm D+H, GEZE, a w przypadku okien połaciowych - także w napędy firmy ESCO. Dostępne są różne typy siłowników, w tym także napędy o dużej sile otwierania, które można montować w oknie pojedynczo lub w zsynchronizowanych układach typu „Tandem”. Pomimo odpowiedzialnej funkcji, jaką konstrukcje te pełnią w budynku, mogą one charakteryzować się wysoką estetyką, jaką zapewnia możliwość stosowania napędów o niewielkich wymiarach, ustawionych równolegle do powierzchni okna. D+H oferuje także kolorystyczne dopasowanie napędów do stolarki okiennej.
Właściwe zastosowanie systemu oddymiania wymaga zainstalowania odpowiednich systemów odprowadzania dymu i przeprowadzenia profesjonalnej instalacji. Wszystkie okna oddymiające muszą być odpowiednio skonfigurowane, aby działały zgodnie z systemem oddymiania. Warto wybierać okna oddymiające wyposażone w mechanizm oddymiania na sprawdzonych rozwiązaniach technicznych. Na rynku dostępne są okna oddymiające oferowane przez certyfikowanych producentów, których produkty spełniają wymagania norm i przepisów. Ważnym czynnikiem podczas wyboru okien z funkcją wentylacji oddymiającej jest wykonanie, które musi być solidne i trwałe.
Trwałość, Eksploatacja i Wymogi Normatywne
Siłowniki ppoż. są projektowane z myślą o długotrwałej eksploatacji w wymagających warunkach. Dzięki wysokiej jakości materiałom i precyzji wykonania, żywotność siłowników elektrycznych często sięga kilkudziesięciu tysięcy cykli otwierania i zamykania. Na trwałość siłowników mogą jednak wpływać takie czynniki jak temperatura, wilgotność, obecność pyłu lub chemikaliów. Aby utrzymać pełną funkcjonalność urządzeń, warto regularnie przeprowadzać przeglądy techniczne oraz serwisowanie zgodnie z zaleceniami producenta.
Siłowniki elektryczne stosowane w instalacjach przeciwpożarowych współpracują przede wszystkim z systemami oddymiania oraz instalacjami wentylacji pożarowej. Instalacje oddymiania muszą działać natychmiast po wykryciu zagrożenia, dlatego siłowniki w klapach dymowych projektowane są z myślą o wieloletniej i bezawaryjnej eksploatacji. Odpowiednio dobrany siłownik klapy oddymiającej musi zapewniać niezawodne działanie nawet w trudnych warunkach środowiskowych. Wszystkie siłowniki spełniają wymagane normy przeciwpożarowe i posiadają certyfikaty potwierdzające ich jakość oraz zgodność z przepisami. Konstrukcje oddymiające bazujące na systemach Aluprof zostały przebadane zgodnie z normą EN 12101-2 w Instytutach IFT oraz VdS i posiadają dokumenty potwierdzające uzyskanie wymaganych parametrów technicznych.
Siłowniki nie działają samodzielnie - są elementem większej instalacji bezpieczeństwa. Dlatego instalacje wykorzystujące siłownik klapy oddymiającej są często częścią większych systemów bezpieczeństwa, takich jak systemy sygnalizacji pożarowej czy systemy zamknięć ogniowych.
