Specyfikacja Wykonania i Odbioru Robót Budowlanych Systemów Oddymiania

Specyfikacja Techniczna Wykonania i Odbioru Robót (STWiOR) dla systemów oddymiania jest kluczowym dokumentem w procesie budowlanym, zapewniającym prawidłowe zaprojektowanie, instalację i funkcjonowanie tych złożonych instalacji. Jej celem jest precyzyjne określenie wymagań technicznych, jakościowych oraz procedur odbiorowych, które gwarantują skuteczne usuwanie dymu i ciepła w przypadku pożaru, a tym samym bezpieczeństwo użytkowników obiektu.

Cel i Zakres Specyfikacji

Głównym celem specyfikacji jest zapewnienie, że wszystkie elementy systemu oddymiania zostaną wykonane zgodnie z obowiązującymi przepisami prawa budowlanego, normami technicznymi i projektem budowlanym. Dokument ten ma na celu minimalizowanie ryzyka błędów wykonawczych i zapewnienie maksymalnej efektywności systemu w sytuacji zagrożenia pożarowego.

Zakres specyfikacji obejmuje zazwyczaj:

• Wymagania ogólne dotyczące kwalifikacji wykonawców i personelu.
• Szczegółowe wytyczne dla projektowania i doboru komponentów systemu oddymiania.
• Kryteria dotyczące materiałów i urządzeń (np. wentylatorów oddymiających, klap dymowych, czujek, central sterujących, zasilaczy).
• Procedury montażu i instalacji wszystkich elementów systemu.
• Metodykę przeprowadzania testów funkcjonalnych i prób odbiorowych.
• Wymagania dotyczące dokumentacji powykonawczej i instrukcji użytkowania.
• Aspekty związane z konserwacją i serwisowaniem systemu.

Podstawy Prawne i Normatywne

Prawidłowe wykonanie systemów oddymiania musi być zgodne z szeregiem przepisów i norm. Specyfikacja powinna jednoznacznie wskazywać na stosowane akty prawne i normy techniczne.

Kluczowe regulacje obejmują:

• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
• Ustawa o ochronie przeciwpożarowej.
• Polskie Normy (PN) dotyczące systemów wentylacji pożarowej, takich jak te z serii PN-EN 12101 (Systemy kontroli rozprzestrzeniania dymu i ciepła).
  • PN-EN 12101-1: Klapy dymowe.
  • PN-EN 12101-2: Oddymiające wentylatory dachowe.
  • PN-EN 12101-3: Wentylatory oddymiające.
  • PN-EN 12101-6: Systemy różnicowania ciśnień.
  • PN-EN 12101-7: Kanały oddymiające.
  • PN-EN 12101-8: Klapy dymowe.
  • PN-EN 12101-10: Zasilacze.
• Krajowe Oceny Techniczne (KOT) lub Europejskie Aprobaty Techniczne (ETA) dla stosowanych wyrobów budowlanych.

Elementy Systemu Oddymiania

System oddymiania składa się z wielu współdziałających ze sobą elementów, które muszą spełniać określone wymagania techniczne.

Kluczowe komponenty to:

• Klapy dymowe (okna, świetliki) - elementy służące do usuwania dymu i ciepła z górnych partii pomieszczeń, otwierane automatycznie lub ręcznie. Muszą posiadać deklarację właściwości użytkowych.
• Wentylatory oddymiające - mechaniczne urządzenia wentylacyjne, odporne na wysokie temperatury, zapewniające wymuszony przepływ powietrza i dymu.
• Centrala sterująca systemem oddymiania - mózg systemu, odpowiedzialna za odbieranie sygnałów z czujek i sterowanie elementami wykonawczymi.
• Czujki dymu - urządzenia detekcyjne, inicjujące działanie systemu oddymiania w momencie wykrycia dymu.
• Przyciski oddymiania (ręczne ostrzegacze pożarowe) - umożliwiające ręczne uruchomienie systemu przez użytkowników.
• Kanały oddymiające - specjalne, ognioodporne kanały wentylacyjne, służące do transportu dymu.
• Systemy różnicowania ciśnień - stosowane w celu zabezpieczenia dróg ewakuacyjnych przed zadymieniem.
• Zasilanie awaryjne - zapewniające działanie systemu w przypadku awarii zasilania podstawowego (np. zasilacze buforowe, agregaty prądotwórcze).

Wykonanie Robót - Ważne Aspekty

Prawidłowe wykonanie robót instalacyjnych jest decydujące dla skuteczności działania systemu. STWiOR powinna szczegółowo opisywać wymagania w tym zakresie.

Podstawowe wymagania wykonawcze:

1. Montaż klap dymowych: Zgodnie z wytycznymi producenta i projektem, zapewniając szczelność i swobodę otwierania.
2. Instalacja wentylatorów: Prawidłowe zamocowanie, podłączenie elektryczne, zapewnienie odpowiednich odstępów i izolacji akustycznej, jeśli wymagana.
3. Układanie kanałów: Zapewnienie szczelności, izolacji termicznej i ognioodporności, zgodnie z klasyfikacją kanałów (np. E 600 120).
4. Podłączenia elektryczne: Wykonane przez uprawnionych elektryków, z wykorzystaniem przewodów ognioodpornych, zapewniających ciągłość zasilania nawet w warunkach pożaru.
5. Programowanie centrali sterującej: Ustawienie logiki działania systemu zgodnie ze scenariuszem pożarowym.
6. Wymagania dla elementów współpracujących: Integracja z innymi systemami bezpieczeństwa (SSP - System Sygnalizacji Pożaru, dźwiękowy system ostrzegawczy DSO).

Odbiór Robót - Procedury i Dokumentacja

Odbiór systemu oddymiania to krytyczny etap, weryfikujący zgodność wykonania z projektem i STWiOR oraz jego pełną funkcjonalność. Jest to proces wieloetapowy, zakończony sporządzeniem protokołu odbioru.

Etapy i elementy odbioru:

1. Odbiór techniczny częściowy: Sprawdzanie poszczególnych etapów montażu (np. montaż klap, wentylatorów, kanałów) pod kątem zgodności z dokumentacją techniczną i normami.
2. Testy funkcjonalne: Symulacja warunków pożarowych w celu sprawdzenia prawidłowego działania wszystkich komponentów systemu.
   • Testy automatycznego uruchamiania na sygnał z czujek dymu.
   • Testy ręcznego uruchamiania z przycisków oddymiania.
   • Sprawdzenie poprawności otwierania klap i działania wentylatorów.
   • Weryfikacja współpracy z innymi systemami (SSP, DSO).
   • Pomiary wydajności wentylacji i różnic ciśnień (jeśli dotyczy).
3. Dokumentacja powykonawcza: Obowiązkowa część odbioru. Powinna zawierać:
   • Projekt wykonawczy i wszelkie zmiany wprowadzone podczas budowy (inwentaryzacja powykonawcza).
   • Deklaracje zgodności/właściwości użytkowych i certyfikaty dla wszystkich zastosowanych materiałów i urządzeń.
   • Protokoły badań i pomiarów (np. pomiary elektryczne, wydajności wentylacji).
   • Instrukcje obsługi i konserwacji systemu.
   • Karty gwarancyjne.
   • Szkolenie dla użytkowników i służb technicznych obiektu.

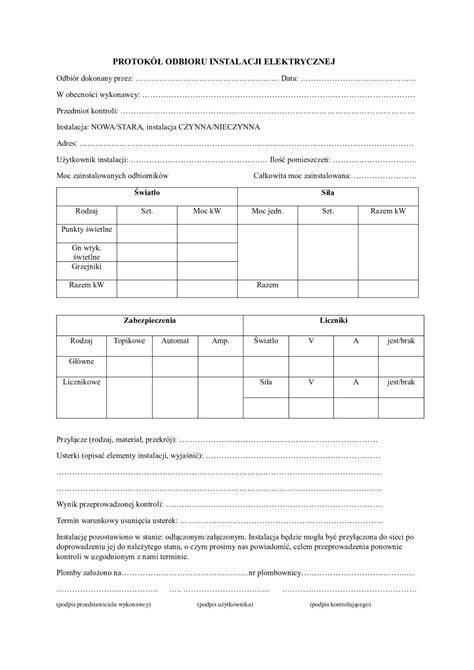

4. Protokół odbioru końcowego: Sporządzany po pozytywnym zakończeniu wszystkich testów i weryfikacji dokumentacji. Stanowi formalne potwierdzenie gotowości systemu do eksploatacji. W protokole należy wskazać zgodność wykonania z projektem, obowiązującymi przepisami oraz STWiOR, a także brak usterek i wad.

Konserwacja i Przeglądy

Po odbiorze systemu, specyfikacja często określa również wymagania dotyczące jego regularnej konserwacji i przeglądów technicznych, które są niezbędne do utrzymania jego sprawności przez cały okres użytkowania obiektu. Zgodnie z przepisami, takie przeglądy powinny być przeprowadzane co najmniej raz w roku, a ich zakres powinien być zgodny z zaleceniami producentów i obowiązującymi normami.
