Kotły DEFRO Komfort Eko: Inteligentne ogrzewanie z systemami bezpieczeństwa STRAŻAK

Wprowadzenie do serii DEFRO Komfort Eko

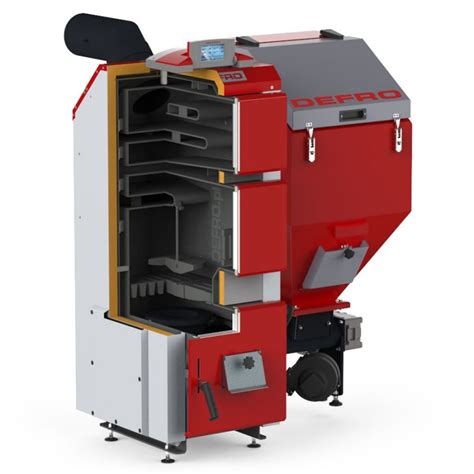

Automatyczny kocioł KOMFORT EKO DUO zapewnia wysoki komfort obsługi przy niskich kosztach eksploatacji. Kotły serii KOMFORT EKO posiadają komorę paleniskową wyposażoną w wysoce efektywne palenisko retortowe zasilane automatycznym podajnikiem paliwa. Palenisko retortowe, wykonane z żaroodpornego żeliwa, zapewnia długą żywotność tego elementu. Rozbudowany, lecz przyjazny układ sterujący sprawia, że wygoda obsługi jest porównywalna z kotłami na paliwa płynne i gazowe.

Kotły posiadają stały ruszt wodny, który umożliwia korzystanie z kotła w przypadku braku energii elektrycznej lub okresowe spalanie innych paliw. Ponadto, kotły serii KOMFORT EKO wyposażone są w żeliwny ruszt zastępczy, który umożliwia okresowe spalanie innych paliw, a także korzystanie z urządzenia w sytuacjach awaryjnych. System dFIX, stosowany w KOMFORT EKO, pozwala na obustronny montaż dowolnego podajnika paliwa produkowanego przez DEFRO.

Seria DEFRO Komfort Eko LUX - rozszerzone możliwości

Konstrukcja i innowacje

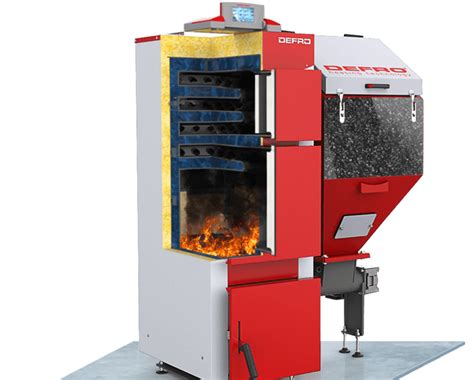

Kocioł KOMFORT EKO LUX, będący częścią serii Komfort Eko, przeznaczony jest do instalacji w otwartym systemie grzewczym. Może być zainstalowany również w zamkniętym systemie grzewczym, o ciśnieniu roboczym nie większym niż 2,5 bar, pod warunkiem zastosowania zabezpieczenia termicznego, np. zaworu schładzającego DBV-2. Zabezpieczenia instalacji powinny spełniać wymagania norm PN-EN-12828 oraz PN-EN 303-5. Kocioł KOMFORT EKO LUX został wyposażony w rozbudowany sterownik K1Pv4 z kolorowym panelem dotykowym, który obsługuje dodatkowo komponenty instalacji centralnego ogrzewania.

Piec posiada również innowacyjne rozwiązanie, jakim jest system ABM, czyli energooszczędny motoreduktor (pobór energii 30W) o wysokiej sprawności z autorewersem w przypadku blokady podajnika paliwa. W ciągach spalinowych umieszczone są ekonomizery (zawirowywacze spalin), mające na celu zwiększenie sprawności kotła oraz zmniejszenie poziomu emisji spalin. Paliwo do procesu spalania transportowane jest automatycznie z zasobnika paliwa znajdującego się obok za pomocą podajnika ślimakowego. Spaliny odprowadzane są do komina przez czopuch usytuowany w tylnej lub górnej ścianie kotła (wersja CG). W celach załadowczych oraz czyszczenia i konserwacji okresowej kocioł jest wyposażony w zamykane i uszczelnione drzwi paleniskowo-popielnikowe. Poza tym w przedniej części kotła umieszczono drzwi wyczystne - w zależności od mocy kotła pojedyncze lub podwójne.

Zbiornik paliwa jest wyposażony w luk zasypowy z uszczelnionym mechanizmem zamykającym. Posiada czujnik otwarcia klapy, dzięki czemu zabezpiecza przed pozostawieniem otwartej pokrywy zasobnika paliwa. W celu zmniejszenia strat ciepła zewnętrzna powierzchnia kotła jest izolowana od otoczenia za pomocą poszycia zewnętrznego z blach stalowych, pod którymi umieszczono izolację termiczną z bezazbestowej wełny mineralnej.

Standardowe i opcjonalne wyposażenie

Wymiennik kotłów serii KOMFORT EKO, w tym wersji LUX, wykonany jest z atestowanej stali kotłowej o grubości 6 mm. Kotły spełniają wymagania energetyczno-emisyjne klasy 5 normy PN EN 303-5:2012 oraz posiadają Certyfikat Ecodesign.

Standardowe wyposażenie obejmuje:

• Regulator elektroniczny K1Pv4
• Sterowanie ADAPTIVE CONTROL
• Funkcja PID
• Wersja NZ do układu zamkniętego
• Wentylator nadmuchowy (instalacja we własnym zakresie)
• Stopka do poziomowania kotła (instalacja we własnym zakresie)
• Układ podawania paliwa z palnikiem
• Zasobnik na paliwo
• Termometr analogowy
• Szuflada na popiół
• Zawirowywacze spalin
• Deflektor ceramiczny
• Ceramiczne okładziny komory paleniskowej

Dodatkowe wyposażenie kotła (za dopłatą) to:

• System gaszenia STRAŻAK I
• System gaszenia STRAŻAK II
• Regulator pokojowy SPK LUX
• Dodatkowy sterownik zaworu mieszającego
• Moduł GSM
• Moduł internet WIFI
• Zawór schładzający DBV-2
• Regulator SPK Lux bezprzewodowy
• Zestaw do bezprzewodowej komunikacji RS

Sterowanie kotłami: Zaawansowany sterownik K1Pv4

Sterownik K1Pv4 z kolorowym panelem dotykowym jest kluczowym elementem komfortowej obsługi kotłów DEFRO. Obsługuje on cztery pompy (c.o., c.w.u., obiegowa, podłogowa) oraz zawór mieszający. Możliwość podłączenia modułu GSM lub INTERNET (opcja dodatkowo płatna) pozwala na nadzór nad kotłem poza domem. Panel sterujący posiada regulowany kąt położenia w zakresie od 45° do 105°.

Funkcje realizowane przez sterownik K1Pv4 to:

• Innowacyjne sterowanie ADAPTIVE CONTROL z wykorzystaniem przepływomierza turbinowego, zapewniającego optymalny dobór parametrów pracy wentylatora i podajnika
• Historia ostatnich dwudziestu stanów alarmowych kotła
• Możliwość eksportu historii temperatur do pamięci zewnętrznej USB
• Możliwość współpracy z modułem wentylatora wyciągowego
• Sterowanie wentylatorem i podajnikiem ślimakowym
• Sterowanie siłownikiem zaworu mieszającego w standardzie
• Sterowanie tygodniowe
• Sterowanie pompą CO i CWU
• Sterowanie dwoma pompami dodatkowymi
• Możliwość podłączenia regulatora pokojowego z komunikacją RS lub tradycyjną np. SPK LUX
• Możliwość podłączenia modułu DEFRO GSM
• Możliwość podłączenia nowej wersji modułu DEFRO Internet umożliwiającego zdalną zmianę parametrów pracy kotła (dostęp do menu użytkownika i serwisowego) przez www.emodul.pl
• Możliwość sterowania dwoma dodatkowymi zaworami za pomocą modułów DEFRO MZ
• Obsługa motoreduktora z pracą rewersyjną (nie dotyczy wersji PZ)
• Duży, kolorowy wyświetlacz graficzny i panel dotykowy
• Czujniki temperatury: CO, CWU, zaworu, powrotu, dodatkowy, spalin i temperatury zewnętrznej
• Zabezpieczenie temperaturowe (termik)
• Czujnik temperatury ślimaka (zabezpieczenie)

Kluczowe elementy konstrukcyjne i wydajność

Wymiennik ciepła kotła został wykonany z atestowanej stali kotłowej o grubości 6 mm. Kocioł jest wyposażony w energooszczędny motoreduktor o wysokiej sprawności z autorewersem w przypadku blokady podajnika paliwa oraz komorę spalania z wysoko efektywnym palnikiem retortowym. Śruba podajnika paliwa wykonana jest w całości z jednego elementu, a system wyrównujący ciśnienie w zasobniku paliwa zwiększa bezpieczeństwo eksploatacji. Katalizatory ceramiczne stabilizują proces spalania.

Kotły DEFRO Komfort Eko zapewniają wysoką sprawność cieplną sięgającą 90% dzięki zwiększonemu odzyskowi ciepła ze spalin. Pionowa lub pozioma konfiguracja czopucha jest możliwa po zamontowaniu kolana skrętnego (kolano skrętne nie stanowi wyposażenia kotła). Kocioł przystosowany jest w standardzie do montażu w układzie zamkniętym pod warunkiem montażu zgodnie z DTR kotła. System sterowania ADAPTIVE CONTROL reguluje pracę kotła w oparciu o przepływ powietrza przez wymiennik.

Bezpieczeństwo użytkowania: Kompleksowe zabezpieczenia kotłów DEFRO

Każdy dobry piec do centralnego ogrzewania powinien być wydajny i bezpieczny. Kotły DEFRO, w tym piece z automatycznym podajnikiem paliwa takie jak Defro AKM, posiadają szereg zabezpieczeń, które w wyniku uszkodzenia lub awarii kotła pozwalają zadbać o bezpieczeństwo jego użytkowników. Zarówno tych znajdujących się w kotłowni, jak i tych, którzy przebywają w innej części domu. Producenci i konstruktorzy kotłów DEFRO zadbali o to, aby i te modele wyposażyć w najpotrzebniejsze zabezpieczenia, dzięki którym domownicy mogą czuć się bezpiecznie.

Standardowe mechanizmy ochronne

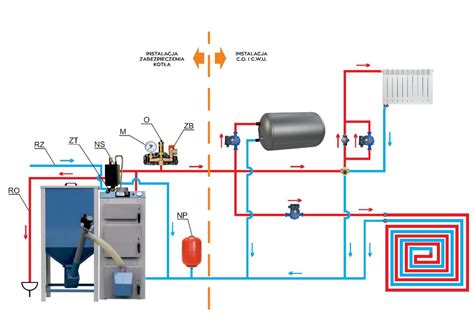

• Zabezpieczenie termiczne kotła: na wypadek przekroczenia temperatury alarmowej wynoszącej powyżej 90 stopni (temperatura wody na kotle), czujnik bimetaliczny, który usytuowany jest przy czujniku temperatury kotła, odłącza zasilanie elektryczne z podajnika paliwa oraz wentylatora nadmuchowego. Zabezpieczenie to zapobiega zagotowaniu się wody w instalacji C.O. na wypadek przegrzania się kotła, uszkodzenia lub awarii sterownika elektrycznego. Po opadnięciu temperatury do unormowanej i bezpiecznej, czujnik bimetaliczny samoczynnie odblokuje się i wyłączy alarm.
• Czujnik temperatury na półce podajnika paliwa: podczas cofnięcia się płomienia (żaru) do podajnika paliwa, sterownik elektroniczny automatycznie przełącza podajnik w tryb pracy ciągłej (na okres ok. 10 minut). Proces ten powoduje usunięcie żaru poza podajnik paliwa.
• Zabezpieczenie przeciwprzeciążeniowe podajnika paliwa: cykl podawania paliwa w kotle Defro AKM trwa przez określony oraz zapisany w pamięci sterownika czas t. W przypadku, gdy szuflada podajnika nie znajdzie się w pozycji wyjściowej w ciągu t+5s, nastąpi rozłączenie wentylatora oraz podajnika przy zachowanej pracy pomp obiegowych. W tym momencie zostanie także uruchomiony sygnał alarmowy.

Systemy automatycznego wodnego gaszenia STRAŻAK I i STRAŻAK II

Jako dodatkowy osprzęt zabezpieczający, zaleca się zastosowanie w piecach z podajnikiem DEFRO systemów automatycznego wodnego gaszenia STRAŻAK I oraz STRAŻAK II. Są to zabezpieczenia przed cofaniem się płomienia do rury podajnika paliwa.

System STRAŻAK I: Niezależna ochrona zasilana grawitacyjnie

System automatycznego wodnego gaszenia STRAŻAK I to zabezpieczenie przed cofnięciem płomienia do rury podajnika paliwa. Realizowane jest niezależnie od zasilania energii elektrycznej w oparciu o zawór termostatyczny. W przypadku niebezpiecznego wzrostu temperatury (powyżej 95°C) w układzie podawania paliwa, następuje otwarcie zaworu, a woda ze zbiornika umieszczonego obok kotła grawitacyjnie spływa do podajnika paliwa, gasząc zarzewie ognia.

Zestaw STRAŻAK I zawiera:

• Zawór bezpieczeństwa BVTS (1 szt.)
• Zbiornik na wodę 10l (1 szt.)
• Oring gumowy FI 25 (1 szt.)
• Złączka gwint 3/4" zew./wąż fi 12 wew (1 szt.)
• Wąż średnicy wew.

System STRAŻAK II: Zasilanie z sieci wodociągowej

Kolejnym dodatkowym elementem, nie znajdującym się na wyposażeniu standardowym kotła, jest system wodnego gaszenia STRAŻAK II. System ten zasilany jest z sieci wodociągowej i tak jak STRAŻAK I działa niezależnie od energii elektrycznej.

Gwarancja i zgodność z normami

Producent udziela 5-letniej gwarancji na szczelność wymiennika ciepła oraz 2-letniej na sprawne działanie kotła i pozostałe elementy. Kotły spełniają wymagania energetyczno-emisyjne klasy 5 normy PN EN 303-5:2012 oraz posiadają Certyfikat Ecodesign.

Podstawowe elementy składowe kotła DEFRO Komfort Eko LUX

• Korpus stalowy z izolacją termiczną
• Drzwi wyczystne
• Drzwi paleniskowe
• Drzwi popielnikowe
• Króciec zasilający
• Króciec powrotny
• Króciec spustowy
• Czopuch
• Wyczystka czopucha (tylko w przypadku wyjścia czopucha w tylnej ścianie)
• Regulator elektroniczny
• Termometr analogowy
• Wentylator
• Podajnik paliwa
• Motoreduktor
• Zasobnik paliwa
• Uchwyt do przenoszenia zasobnika paliwa
• Otwór rewizyjny zasobnika paliwa
• Otwór rewizyjny podajnika paliwa
• Tuleja montażowa czujnika temperatury podajnika dla systemu STRAŻAK I
• Króciec montażowy zaworu BVTS systemu STRAŻAK I
• Króciec montażowy zaworu BVTS systemu STRAŻAK II
• Listwa przyłączeniowa przewodów sterownika
• Maskownica tulei montażowych czujników sterownika
• Przepust przewodów
• Przyłącze przewodu dopowietrzenia zasobnika paliwa
• Tuleja montażowa czujnika spalin
• Ogranicznik temperatury STB
• Stopki do poziomowania kotłów
• Wyłącznik główny

Dane techniczne DEFRO Komfort Eko LUX

¹ Maksymalna powierzchnia ogrzewanych pomieszczeń oszacowana dla jednostkowego zapotrzebowania na ciepło q=80 W/m² i pomieszczeniach o standardowej wysokości 2,5m.
