Strażak Kominowy Uchylny: Kompleksowy Przewodnik

Dobrze zaprojektowany i wykonany komin jest kluczowy dla bezpieczeństwa, efektywności energetycznej i długowieczności całej instalacji grzewczej. Oprócz odpowiedniego doboru materiałów i wykonania, niezwykle ważne jest prawidłowe użytkowanie komina, a także rozważenie zastosowania dodatkowych akcesoriów. Każdy komin pełni dwie podstawowe funkcje: odprowadzanie dymu oraz doprowadzanie powietrza.

Podstawowe Funkcje Komina

Odprowadzanie Dymu

Odprowadzanie dymu wydaje się oczywistością. W powszechnym rozumieniu jest to w zasadzie jedyna funkcja, do której służy komin. Dzięki różnicy ciśnień u dołu i na górze komin wytwarza ciąg i odprowadza dym. To proste fizyczne zjawisko wspomaga jeszcze różnica temperatur.

Doprowadzanie Powietrza

Doprowadzanie powietrza nie jest już tak oczywistą funkcją. Owszem, wiadomo, że do spalania potrzebny jest tlen, rzadko jednak doceniamy rolę komina jako specyficznego „silnika”, który zapewnia naszemu urządzeniu grzewczemu powietrze. Jeśli nie zwrócimy uwagi na tę funkcję na etapie projektowania i budowy komina, może okazać się, że zainstalowany piec nie działa prawidłowo. Przykładowo, do prawidłowego spalenia 1 kg drewna potrzebujemy aż 4,5 m³ powietrza. To właśnie komin, dzięki wytwarzaniu ciągu, zasysa powietrze i odprowadza dym.

Komin zbyt słaby, np. za niski lub o zbyt małym przekroju, może pobierać niewystarczającą ilość powietrza. Spalanie w piecu lub kominku będzie wówczas przebiegać nieefektywnie i nieekologicznie. Urządzenie będzie grzać słabo i wytwarzać więcej sadzy i popiołu. Czasem możemy mieć do czynienia z sytuacją odwrotną. Jeżeli do zbyt dużego komina podłączymy urządzenie grzewcze o mniejszym zapotrzebowaniu na powietrze, paliwo w urządzeniu będzie spalać się zbyt szybko, a wnętrze urządzenia dodatkowo wychładzać.

Potocznie nazywany czadem, tlenek węgla (CO) wytwarza się w wyniku spalania paliwa bez udziału dostatecznej ilości tlenu. Może powstawać w piecach i kominkach podłączonych do źle zaprojektowanych, zbyt słabych kominów. Niewidoczny i bezwonny gaz jest zabójczy już w małych ilościach! Według oficjalnych statystyk straży pożarnej rocznie dochodzi do kilku tysięcy zatruć czadem, często śmiertelnych.

Rola i Znaczenie Nasad Kominowych

Nasady kominowe są niepozornymi, ale bardzo ważnymi elementami, które montuje się na szczycie kominów. Montaż dodatkowych urządzeń, takich jak nasady kominowe, może w istotnym stopniu usprawnić działanie komina i całego systemu ogrzewania. W wielu przypadkach ich zamontowanie jest niezbędne, aby utrzymać w przewodzie kominowym optymalny ciąg. Odpowiedni ciąg kominowy jest warunkiem skutecznego odprowadzania spalin i zużytego powietrza na zewnątrz budynku. Proces ten najczęściej odbywa się w sposób grawitacyjny, ponieważ ciepłe powietrze unosi się ku górze.

Zapewnienie odpowiedniego ciągu kominowego i ochrona przed ciągiem wstecznym to podstawowa funkcja nasad kominowych. Nasady kominowe zabezpieczają też komin przed opadami atmosferycznymi, ptakami bądź owadami, które mogłyby zagnieździć się w kominie.

Rodzaje Nasad Kominowych

Na rynku dostępnych jest kilka rodzajów nasad kominowych, które można podzielić ze względu na sposób działania:

• Nasady Kominowe Stałe

  Nasady kominowe stałe to urządzenia, które zawsze znajdują się w tym samym położeniu, ponieważ nie działają względem wiatru. Ich cechą charakterystyczną jest to, że wykorzystują one energię kinetyczną wiatru, aby spowodować w ciągu kominowym powstanie niezbędnego podciśnienia. Są to najprostsze i najtańsze konstrukcje spośród dostępnych nasad kominowych. Ich wydajność jest jednak znacznie niższa niż przy nasadach obrotowych.

• Nasady Kominowe Obrotowe

  Obrotowa nasada kominowa wprawiana jest w ruch obrotowy za pomocą siły wiatru, dzięki czemu wyprofilowane łopatki wytłaczają powietrze z komina, tworząc podciśnienie. Im wiatr jest silniejszy, tym większe podciśnienie jest generowane. Odpowiada ono za zwiększenie i stabilizację ciągu, a także zapobiega powstawaniu ciągu wstecznego. Nasady obrotowe zapewniają dużo większą wydajność od swoich nieruchomych odpowiedników. Wykorzystując energię wiatru generują podciśnienie usuwające powstające spaliny i dym w sposób szybki i bezproblemowy. Dobrze sprawdzają się na przewodach wentylacyjnych.

• Nasady Kominowe Samonastawne (typu „Strażak”)

  Nasada kominowa samonastawna zaliczana jest do najefektywniejszych pod względem wspomagania pracy komina i ochrony. Działanie nasad samonastawnych powoduje powstawanie ciągu kominowego od strony zawietrznej, co zapobiega cofaniu się zużytego powietrza oraz spalin z powrotem do przewodu kominowego. Nasada kominowa „strażak” może być stosowana w przewodach kominowych spalinowych i dymowych. Jej jeszcze jedną istotną cechą jest oryginalny wygląd, za który odpowiadają różne zakończenia. To rozwiązanie problemu z dymem w sposób, który również zamienia głównego przeciwnika, czyli wiatr, w sprzymierzeńca.

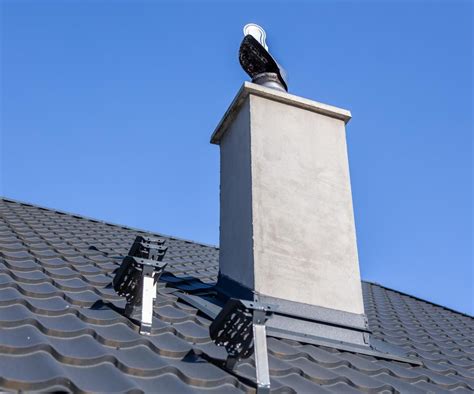

  Nasada kominowa samonastawna, czyli tzw. strażak, osadzona jest na podstawie wyposażonej w łożyska, która poddaje się ruchom wiatrów dzięki elementowi przypominającemu statecznik, fachowo nazywanym mieczem. Ustawia się on zawsze czołem do kierunku wiatru, osłaniając tym samym otwór kominowy. Nasada kominowa strażak w prosty sposób sprawia, że nie ma możliwości odprowadzenia spalin na wprost wiatru, a poziome zakończenie nasady zapobiega także wiatrom opadającym.

• Nasady Kominowe Hybrydowe

  Odmianą nasady obrotowej jest nasada hybrydowa. Ten typ nasady dodatkowo wyposażony jest w silnik bezszczotkowy o małej mocy. Silnik ma na celu stabilizację pracy turbiny w przypadku, gdy siła wiatru jest zbyt mała. Takie rozwiązanie pozwala ustabilizować obroty, zapewniając równy poziom generowanego podciśnienia. Jest to przydatne np. w czasie niewielkiego wiatru, gdy obroty nasady są niewielkie. Z pomocą silnika można uzyskać lepszy ciąg.

Szczegółowe Informacje o Strażakach Kominowych (Uchylnych)

Strażaki kominowe działają jak żagiel, ustawiając się zgodnie z kierunkiem wiatru. Nasada typu strażak wytwarza po stronie zawietrznej podciśnienie proporcjonalne do prędkości wiatru, wzmacniając przy tym ciąg kominowy oraz zabezpieczając przed pojawieniem się ciągu wstecznego, powstającego w przypadku różnego rodzaju anomalii pogodowych, np. zawirowań powietrza.

Zastosowanie i Przeznaczenie

Strażak kominowy znajdzie swoje zastosowanie w przypadku kominów wentylacyjnych i spalinowych. Montuje się go po to, by zwiększyć wydajność i poprawić bezpieczeństwo działania w systemie grzewczym. Nasada kominowa obrotowa strażak jest idealną propozycją w kilku sytuacjach, zwłaszcza kiedy komin spalinowy jest źle zrobiony i nie pozwala na efektywną eliminację spalin, lub kiedy przekrój komina spalinowego jest niewystarczający.

Budowa i Materiały

Prezentowana nasada kominowa "strażak" wykonana jest z blachy kwasoodpornej o grubości 1 mm (gatunek blachy 1.4404). Nasada kominowa zawsze pracuje w dość trudnych warunkach i narażona jest na działanie czynników zewnętrznych (wiatru, deszczu i zmian temperatur). Z tego względu tak ważne jest, aby była ona wykonana z najlepszej jakości materiałów. Również łożyska i nity powinny być dobierane bardzo starannie i pochodzić od sprawdzonych dostawców. Samonastawna nasada obrotowa przeznaczona do izolowanego systemu kominowego PREMIUM stosuje łożysko toczne umieszczone poza strumieniem spalin. Jest to rozwiązanie znacznie trwalsze i bardziej skuteczne niż tanie nasady z łożyskiem ślizgowym. Główną zaletą jest zewnętrzne łożysko dobrej jakości, pozwalające na cichą pracę oraz szybką reakcję nawet przy bardzo słabym wietrze.

Tabela przedstawia zalecane materiały wykonania nasad kominowych w zależności od ich typu i przeznaczenia:

Rozmiary Nasad Kominowych

Strażak kominowy kwasoodporny występuje w średnicach: 150, 160, 180, 200, 220, 250, 300, 350 [mm]. Samonastawna nasada obrotowa występuje w standardowych średnicach 150/210 oraz 200/260. Wśród nasad kominowych można znaleźć naprawdę spory zakres dostępnych szerokości, lista zaczyna się na fi 60, a kończy aż na fi 500. To pozwala na dopasowanie do praktycznie każdego typu komina.

Aspekt Uchylności i Konserwacji

Nasza nasada jest bardzo wygodna podczas okresowego przeglądu, przeprowadzanego przez kominiarza. Zdejmowanie samej czapy nasady znacznie ułatwia prace konserwacyjne komina. Element pozwala na bezproblemowy dostęp do przewodu kominowego bez konieczności demontażu całej nasady, co jest istotną cechą nasad uchylnych. Aby nasada kominowa działała sprawnie, poza prawidłowym montażem istotna jest systematyczna konserwacja. Kiedy podczas kontroli kominiarz będzie weryfikować stan kominów, powinien przyjrzeć się nasadzie.

Kiedy Stosować Nasadę Kominową?

W Polsce występują różne strefy obciążenia wiatrem. Skala jest dość krótka, zaczynając się na strefie I, obejmującej większość naszego kraju, a kończąc na strefie III, gdzie wiatry są najsilniejsze. Strefa III to górzyste obszary południa Polski, natomiast strefa II znajduje się nad morzem.

Zgodnie z § 143. 1. rozporządzenia ministra infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie: “W budynkach usytuowanych w II i III strefie obciążenia wiatrem, określonych Polskimi Normami, należy stosować na przewodach dymowych i spalinowych nasady kominowe zabezpieczające przed odwróceniem ciągu (...)”.

• W przypadku I strefy obciążenia wiatrem, stosowanie nasady kominowej jest opcjonalne, ale, dla bezpieczeństwa, warto jednak wyposażyć w nią swój dom.
• Budynki usytuowane w II i III strefie muszą już obowiązkowo mieć przewody dymowe i spalinowe zakończone nasadami.

Wymóg ten nie obowiązuje w przypadku palenisk i komór spalania z mechanicznym pobudzaniem wentylacji spalin, czyli wszystkich kotłów z wentylatorem wyciągowym, w tym wszystkich nowoczesnych kotłów gazowych z zamkniętą komorą spalania. W ich przypadku wytwarzany ciąg w kominie jest wystarczający, aby przeciwstawić się nawet silnym wiatrom.

Dodatkowymi warunkami, które powinny skłaniać do montażu nasady kominowej, poza znajdowaniem się w II lub III strefie obciążenia wiatrem, są:

• Sytuacja, gdy wokół naszego domu rosną wysokie drzewa lub w pobliżu mieszczą się wysokie budynki.
• Konstrukcja domu sprawia, że wylot komina znajduje się poniżej kalenicy dachu.
• Zastosowanie krótkiego przewodu do odprowadzania dymu lub spalin o niewielkim przekroju.
• Zależy nam na poprawie wentylacji grawitacyjnej.
• Pojawiły się niezidentyfikowane problemy z ciągiem kominowym.

Montaż i Dobór Nasady

Instalacja strażaka nie jest skomplikowana. Jego nasadę przytwierdza się do czapy komina przy użyciu specjalnych kołków. Niektórzy sięgają po obejmy zaciskowe i przytwierdzają nasadę do przewodu kominowego. Strażaki kominowe zawsze muszą być dobrze wypoziomowane. Jeżeli kształt nasady różni się od tego, jaki kształt ma przewód kominowy, należy dodatkowo zastosować przejście redukcyjne. Niejednokrotnie zdarza się, że wewnątrz jednego komina znajduje się kilka przewodów. W takiej sytuacji strażaki kominowe będą musiały się znaleźć na wszystkich przewodach.

Odradzamy montaż nasady kominowej, jeżeli nie masz doświadczenia w pracy z montażem dachów. W wielu przypadkach montaż nasady wymaga wiercenia dziur w dachu, dlatego cała operacja powinna być przeprowadzona jak najbardziej fachowo.

Kluczowym kryterium przy wyborze nasady obrotowej jest rodzaj przewodu kominowego. Czy potrzebujemy nasady na zakończenie przewodu wentylacyjnego czy spalinowego? Od tego zależy konstrukcja, a także materiały, z jakich powinna być zbudowana nasada. Oprócz rodzaju przewodów kominowego istotne jest również przeznaczenie danej nasady obrotowej. Czy nasada będzie montowana w budynku jedno- czy wielorodzinnym, a może w budynku przemysłowym? Na podstawie tych kryteriów możemy dobrać moc, wielkość i kształt nasady. Większe nasady kominowe mogą być stosowane w budynkach użyteczności publicznej lub przy zastosowaniach przemysłowych. Najczęściej montowana jest kulista turbina obrotowa. W przypadku, gdy przewody wentylacyjne są zlokalizowane bardzo blisko siebie, lepszym wyborem będzie turbina o wąskim przekroju, tzw. turbina wentylacyjna.

W przypadku wyboru pomiędzy nasadami kominowymi obrotowymi lub samonastawnymi kluczowa jest lokalizacja domu. Jeśli znajduje się w strefie I, to wybór nie ma aż tak dużego znaczenia, ponieważ obydwa rodzaje bez problemu poradzą sobie z wiatrami typowymi dla obszarów I strefy. Dla strefy II oraz, w szczególności, III warto skłaniać się ku strażakowi, czyli nasadzie samonastawnej. To rozwiązanie uważane za najbardziej efektywne, któremu niestraszne nawet najsilniejsze wiatry. Lepiej chroni również przed opadami śniegu i deszczu, co w bardziej wietrznych strefach też nie jest bez znaczenia.

Potencjalne Problemy i Alternatywy dla „Strażaka”

W praktyce nasady typu „strażak” spełniają swoją funkcję tylko na początku, w nowych, czystych kominach. Z czasem dochodzi do zabrudzenia sadzą i pyłami z atmosfery, które utrudniają obracanie w kierunku wiatru. W skrajnych przypadkach, np. z powodu korozji, może dojść do całkowitego zablokowania mechanizmu obrotowego. Nieobracający się „strażak” nie tylko nie ustawi się zgodnie z kierunkiem wiatru, ale może zacząć dodatkowo „łapać” wiatr.

Jako alternatywę dla tradycyjnego "strażaka" można rozważyć inne rozwiązania konstrukcyjne. Na przykład, specjalnie zaprojektowane daszki kominowe, które poprawiają i stabilizują ciąg kominowy. Innym rozwiązaniem jest regulator ciągu. To urządzenie mechanicznie wspomaga przepływ powietrza i wzmaga jego przepływ. W momencie, kiedy urządzenie i komin są już nagrzane, regulator może zmniejszyć siłę nadmuchu. Urządzenie na bieżąco reguluje ciąg kominowy, czego efektem jest spokojne spalanie i dobre ogrzewanie.

Cena Nasady Kominowej

Koszt nasady kominowej zależy od jej średnicy, materiału wykonania oraz rodzaju mechanizmu obrotowego. Najprostsze modele można kupić już od około 150-200 zł. Bardziej zaawansowane nasady ze stali nierdzewnej kosztują od 300 do 600 zł. Wersje z łożyskiem, zapewniające płynniejszą pracę, mogą kosztować od 700 do nawet 1000 zł, szczególnie w przypadku większych średnic, jak fi 200 czy fi 250. Mimo wyższej ceny, nasada kominowa jest inwestycją w lepszy ciąg, mniejsze zużycie opału i bezpieczeństwo.
