Ręczna syrena alarmowa: Niezawodne narzędzie ostrzegawcze

Syrena służy do alarmowania ludności o zagrożeniach życia i zdrowia oraz o zagrożeniu klęskami żywiołowymi. Wśród różnorodnych systemów ostrzegawczych, ręczna syrena alarmowa wyróżnia się swoją prostotą, wytrzymałością i niezawodnością. Jest to mechaniczne urządzenie ostrzegawcze, które generuje głośny sygnał dźwiękowy za pomocą siły mięśni operatora, bez potrzeby zewnętrznego zasilania.

Czym jest ręczna syrena alarmowa?

Syrena alarmowa ręczna, często zamocowana na stabilnym stelażu, jest przeznaczona do alarmowania w sytuacjach zagrożenia. Jest to urządzenie niezależne od zasilania, które generuje donośny sygnał dźwiękowy przez napęd ręczny. Jej konstrukcja składa się z korpusu syreny wykonanej z metalu, korby napędzającej mechanizm obrotowy oraz tłumika dźwięku.

Urządzenie działa na zasadzie obrotu wirnika, który poprzez ruch korby wytwarza przepływ powietrza, a tym samym intensywny, pulsacyjny sygnał alarmowy. Umieszczona na stabilnym metalowym stelażu, umożliwia szybkie ustawienie w dowolnym miejscu - zarówno wewnątrz, jak i na zewnątrz budynków. Jest szczególnie przydatna w sytuacjach, gdzie brak jest dostępu do energii elektrycznej lub występuje potrzeba mobilnego alarmowania. Dzięki prostej obsłudze i niezależności od zasilania, syrena ręczna stanowi praktyczne rozwiązanie zarówno dla Ochotniczej Straży Pożarnej (OSP), jak i innych służb oraz użytkowników cywilnych.

Kluczowe cechy i zalety ręcznych syren alarmowych

• Napęd ręczny - brak potrzeby zasilania: działa bez prądu, co czyni ją idealną w sytuacjach awaryjnych lub w miejscach pozbawionych infrastruktury elektrycznej.
• Stabilny stelaż metalowy - zapewnia bezpieczeństwo podczas użytkowania i możliwość łatwego ustawienia syreny w terenie.
• Prosta obsługa i szybkie uruchomienie - wystarczy jedna osoba do wygenerowania silnego sygnału dźwiękowego poprzez obrót korby.
• Wysoki poziom głośności - mimo ręcznego napędu, syrena jest słyszalna w promieniu kilkuset metrów, co umożliwia skuteczne alarmowanie. Na przykład, syrena Druhna II osiąga 130 fonów na odległość 1 m, co zapewnia donośność i skuteczność, a dźwięk jest słyszalny na dystansie do 100 m (75 fonów).
• Mobilność i uniwersalność zastosowań - możliwość przenoszenia i używania w różnych lokalizacjach, zarówno podczas działań ratowniczych, jak i ćwiczeń czy eventów. Solidna konstrukcja, często z wagą około 10,5 kg, gwarantuje trwałość i stabilność w działaniu.

Obszary zastosowania ręcznych syren alarmowych

Ręczna syrena alarmowa na stelażu znajduje zastosowanie wszędzie tam, gdzie konieczne jest natychmiastowe ostrzeganie osób znajdujących się w bezpośrednim otoczeniu o zagrożeniu, a nie ma możliwości wykorzystania urządzeń elektrycznych lub elektronicznych. Jej uniwersalność sprawia, że jest ceniona w wielu sektorach:

• Straż Pożarna i OSP (Ochotnicza Straż Pożarna) - syreny ręczne służą do wzywania strażaków ochotników w mniejszych miejscowościach, gdzie systemy powiadomień elektronicznych mogą być niewystarczające. Wykorzystywana jest także przez jednostki Ochotniczej Straży Pożarnej do alarmowania przy pożarach i katastrofach, a także podczas szkoleń PSP i OSP do nauki i przetrenowania procedur alarmowych.
• Wojsko i Obrona Cywilna - w sytuacjach awaryjnych, takich jak alarmy bombowe, ataki z powietrza, ćwiczenia obrony cywilnej czy klęski żywiołowe, syreny ręczne mogą służyć do ostrzegania ludności. Są to również służby cywilne, które używają tych urządzeń podczas organizacji ewakuacji czy w strefach skażeń.
• Zakłady Przemysłowe - w niektórych zakładach pracy syreny ręczne są stosowane jako awaryjny system alarmowy, szczególnie w miejscach, gdzie istnieje zagrożenie wybuchem lub pożarem, a także w sytuacjach awarii zasilania elektrycznego. Służą do ostrzegania w sytuacjach technicznych i awariach przemysłowych.
• Turystyka i Ratownictwo - w obszarach górskich, leśnych czy trudno dostępnych, gdzie dostęp do zasilania może być ograniczony, syreny ręczne stosowane są przez zespoły ratownicze do sygnalizacji podczas akcji poszukiwawczo-ratowniczych.
• Wydarzenia Masowe - syreny ręczne mogą być również używane do zarządzania ruchem i bezpieczeństwem podczas wydarzeń masowych. Sprawdzają się podczas zabezpieczania imprez masowych.

Ograniczenia w użytkowaniu ręcznych syren

Mimo wielu zalet, syrena ręczna na stelażu posiada pewne ograniczenia:

• Ograniczony zasięg - nie jest przeznaczona do alarmowania na dużych obszarach. Jej zasięg akustyczny ogranicza się do kilkuset metrów, w zależności od ukształtowania terenu i warunków otoczenia. Przykład historycznej syreny PS 13 pokazuje, że doniosłość sygnału z wiatrem wynosi około 6 km, a pod wiatr około 1 km, co jednak wciąż jest mniejsze niż nowoczesne systemy.
• Brak automatyzacji i integracji - nie zapewnia automatyzacji działania ani integracji z systemami zarządzania kryzysowego.
• Wymaga obsługi - wymaga obecności osoby obsługującej w celu generowania sygnału.
• Wyzwania dla osób o ograniczonej sprawności - ze względu na ręczny napęd, może być trudna w użyciu dla osób o ograniczonej sprawności fizycznej lub w warunkach intensywnego stresu operacyjnego.

Szczegółowy opis wybranych modeli ręcznych syren

Syrena alarmowa Druhna II

Syrena alarmowa Druhna II to ręcznie napędzana syrena korbowa, zaprojektowana w celu ostrzegania ludności w przypadkach pożaru, awarii lub innych zagrożeń. Jest prosta w obsłudze i skuteczna nawet bez zasilania elektrycznego. Najczęściej stosowana przez straże pożarne, zakłady przemysłowe oraz w społecznościach lokalnych dla zapewnienia szybkiego przekazu dźwiękowego sygnału alarmowego.

Mechanizm i efektywność dźwięku

• Ręczny mechanizm korbowy - umożliwia generowanie dźwięku bez potrzeby zasilania.
• Natężenie dźwięku - 130 fonów na odległość 1 m, co zapewnia donośność i skuteczność.
• Zasięg alarmu - dźwięk słyszalny na dystansie do 100 m (75 fonów).

Konstrukcja i ergonomia

Konstrukcja z mocnym stojakiem zapewnia stabilność, a masa 10,5 kg umożliwia łatwe przestawienie i montaż na stałym miejscu posłużenia alarmowego.

• Stabilna podstawa/uchwyt - umożliwia montaż na stałe lub przenoszenie.
• Waga 10,5 kg - solidna konstrukcja gwarantująca trwałość i stabilność w działaniu.
• Materiały odporne na warunki atmosferyczne - obudowa i elementy mechanizmu odporne na korozję i uszkodzenia mechaniczne.

Obsługa i serwis

• Montaż/ustawienie - umieścić na stabilnym podłożu lub przymocować do stałego podparcia.
• Uruchomienie - obrócić korbę z równomiernym rytmem, aby uzyskać pełne natężenie dźwięku.
• Odpowiedni rytm - zachowując tempo równe, zapewnia maksymalny poziom ostrzegawczy (ok. 120 obr./min dla podobnych modeli).
• Czyszczenie - regularnie usuwać pył, kurz i korozję z obudowy i mechanizmu.
• Konserwacja - co 6 miesięcy sprawdzić smarowanie mechanizmu korbowego; raz do roku - ogólne sprawdzenie stanu technicznego.
• Przechowywanie - w suchym miejscu, zabezpieczonym przed ekstremalnymi temperaturami i chemikaliami.

Specyfikacja techniczna

Syrena alarmowa akustyczna typu PS 13 (lata 60. XX w.)

Przykładem zabytkowego, ale wciąż funkcjonalnego urządzenia jest ręczna syrena alarmowa z lat 60. XX w., typu PS 13, znajdująca się w zbiorach muzeum pożarnictwa. Opracowanie kart ewidencji ruchomych zabytków techniki, zgodnie z instrukcją Narodowego Instytutu Dziedzictwa w Warszawie, pozwala na szczegółowe udokumentowanie takich obiektów.

Charakterystyka obiektu muzealnego

• Nazwa: Syrena ręczna, alarmowa.
• Dziedzina nauki lub techniki: Sprzęt pożarniczy.
• Czas powstania: 1966 r.
• Producent: Paczkowskie Zakłady Sprzętu Pożarowego, Paczków, Polska. (Nazwa firmy obowiązująca od 1954 r.)
• Materiał i technika wykonania: Stal, aluminium, drewno. Wyrób fabryczny - produkcja seryjna, odlew.
• Wymiary: szerokość: 275 mm, wysokość: 400 mm, waga: 9 kg.

Opis i charakterystyka techniczna

Ręczna syrena alarmowa, akustyczna typu PS 13 o nr. identyfikacyjnym 1065, nr. seryjnym 5 i znaku kontroli jakości KT nr 5, to urządzenie w kształcie owalnym z zabudową zamkniętą. Składa się z korpusu, bębna, korby napędowej, urządzenia zapadkowego, zespołu kół zębatych, wirnika, stopki stabilizującej (dolnej podstawy), uchwytu do przenoszenia oraz siatek ochronnych (tzw. sita ochronnego - drucianego) w bocznej i górnej części obudowy (osłony).

• Boczne sito o szer. 170 mm jest lekko uwypuklone i wpuszczone do przedniej obudowy.
• Górne sito o szer. 50 mm nie pokrywa całej szerokości osłony, ale jest przytwierdzone wzdłuż obiektu.
• Powyżej bocznego sita ochronnego na obudowie widoczne są 4 śruby wzmacniające konstrukcję, które również spajają osłonę obiektu z obu jego stron.

Obiekt zachował oryginalną, metalową tabliczkę znamionową z danymi technicznymi producenta, przytwierdzoną do zewnętrznej strony powyżej bocznego sita ochronnego.

Historia i użytkowanie

W historii ochrony przeciwpożarowej urządzenie to było używane w polskich strażach pożarnych (zawodowych i ochotniczych) oraz zakładach przemysłowych, w ramach prowadzonych zadań z zakresu ochrony przeciwpożarowej, bezpieczeństwa i higieny pracy. Na dzień dzisiejszy w wielu wymienionych jednostkach i instytucjach sprzęt ten nadal jest wykorzystywany (obecnie w zbiorze kolekcjonerskim).

Typ syreny oznaczony skrótem „PS 13” był popularnym modelem produkowanym przez inne zakłady przemysłowe działające na rynku krajowym w II połowie XX w. Producent wzorował się na swoich wcześniejszych konstrukcjach, m.in. modelach syren typu: „DRUHNA II” i „LECHIA”. Syreny te z kolei budową i konstrukcją są zbliżone do modelu RL 4-38/38 - WW2 produkcji niemieckiej z okresu II wojny światowej.

Stan zachowania i potrzeby konserwatorskie

Na dzień opracowania karty ewidencyjnej, obiekt wymaga przeprowadzenia zabiegów renowacyjno-konserwatorskich. Zewnętrzna powierzchnia syreny (obudowa) powinna być jeszcze raz pomalowana na kolor czerwony, a boczne i górne sito ochronne na kolor stalowy. Zaleca się oczyścić i przesmarować części ruchome i trące spirytusem skażonym. Części żelazne należy pomalować farbami ochronnymi (minią), a części mosiężne, miedziane, brązowe czyścić kredą lub pastą do czyszczenia metali. Części niklowane i chromowane należy wytrzeć suknem lub flanelą. Na urządzeniu widoczne są ślady użytkowania, korozji i złuszczenia po dawnej farbie.

Działanie techniczne i parametry

Przeprowadzone czynności potwierdziły sprawne działanie syreny. Wirnik obracał się i zassał powietrze, jednocześnie wyrzucając je na zewnątrz przez boczne otwory korpusu. Poprawne działanie urządzenia sprawiło, że strumień powietrza wytworzony przez wirnik przeszedł przez otwory w korpusie, spowodował drgania i tym samym powstała fala dźwiękowa. Zgodnie z zasadą sprawnego działania, prędkość obrotu korby dla tego obiektu wynosi około 120 obr./min. Doniosłość sygnału z wiatrem wynosi około 6 km, pod wiatr około 1 km.

Syreny alarmowe w polskim systemie powiadamiania (szerszy kontekst)

Syrena strażacka, potocznie nazywana też syreną alarmową, to urządzenie akustyczne, które emituje bardzo głośny, modulowany dźwięk - tzw. sygnał alarmowy. Tradycyjnie służy ona do ostrzegania ludności o niebezpieczeństwie oraz do alarmowania służb ratunkowych. To jeden z niewielu sposobów komunikacji, który szybkością przekazu wyprzedza nawet social media, docierając z ważną informacją do każdego. Jego głośność i donośność nie ma na celu nas wystraszyć, lecz stanowi najprostszy i najszybszy sposób na komunikację ze wszystkimi mieszkańcami danego terytorium.

Rodzaje syren alarmowych

Obok ręcznych syren alarmowych, w systemach ostrzegania stosuje się także inne typy syren:

• Syreny analogowe (elektromechaniczne) - tradycyjne syreny wirnikowe (np. typu SAD), zazwyczaj montowane na stałe na dachach budynków (np. remiz strażackich, urzędów) lub na specjalnych masztach. Oparto swoje działanie na emisji bardzo głośnego dźwięku o narastającej i opadającej tonacji. Wyposażone są w silnik elektryczny obracający wirnikiem (turbinką) z otworami, który przerywa strumień powietrza, generując pulsujący, modulowany dźwięk o wysokiej głośności.
• Syreny elektroniczne (cyfrowe) - nowoczesne syreny zintegrowane z elektroniką (np. typu HSS), składające się z zestawu głośników (tzw. syreny modulacyjne). Pozwalają emitować różne zaprogramowane sygnały alarmowe, a niektóre modele także sygnały słowne. Cechują się wysoką niezawodnością i mogą być słyszalne na dużym obszarze.
• Syreny przenośne i ręczne - oprócz stacjonarnych syren dachowych spotyka się również syreny montowane na pojazdach strażackich (syreny przewoźne) oraz opisywane syreny ręczne (napędzane korbką, używane np. podczas akcji w terenie lub w sytuacji awarii zasilania).

Akty prawne i regulacje

Kwestie alarmowania ludności i używania syren reguluje w Polsce kilka aktów prawnych oraz wytyczne instytucji rządowych (MSWiA, Rządowe Centrum Bezpieczeństwa, Komenda Główna PSP). Najważniejsze z nich to przepisy dotyczące obrony cywilnej i systemu ostrzegania ludności. Zgodnie z ustawami (np. Prawo o ochronie ludności oraz wcześniejszą Ustawą o powszechnym obowiązku obrony RP) to wójtowie, burmistrzowie i prezydenci miast odpowiadają za zorganizowanie systemu alarmowania na swoim terenie.

W 2024 roku zaktualizowano regulacje w tym zakresie - wydano nowe Rozporządzenie Rady Ministrów z dnia 23 lutego 2024 r. w sprawie systemów wykrywania skażeń i powiadamiania o ich wystąpieniu oraz w 2025 r. Rozporządzenie MSWiA z 14 maja 2025 r. w sprawie alarmów i komunikatów ostrzegawczych. Określają one m.in. rodzaje alarmów, sygnały ostrzegawcze i właściwości organów odpowiedzialnych za alarmowanie.

Standardowe sygnały alarmowe dla ludności

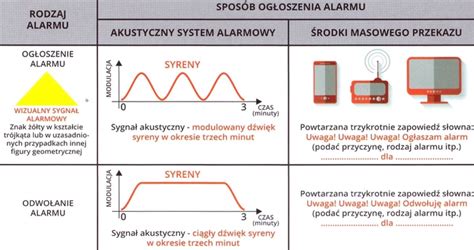

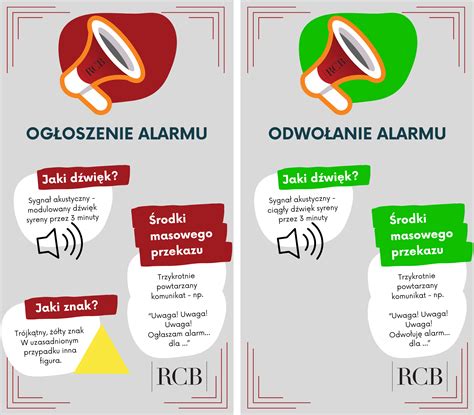

W Polsce obowiązuje ujednolicony system alarmowych sygnałów dźwiękowych, przekazywanych za pomocą syren. Rozporządzenia MSWiA precyzują trzy podstawowe rodzaje alarmów dla ludności cywilnej i odpowiadające im sygnały akustyczne:

• Alarm powietrzny (np. zagrożenie atakiem z powietrza) - sygnał akustyczny: modulowany dźwięk syreny trwający 3 minuty.
• Alarm o skażeniach (np. chemiczne, biologiczne, radiacyjne) - sygnał akustyczny: modulowany dźwięk syreny trwający 3 minuty.
• Alarm o klęskach żywiołowych i zagrożeniu środowiska - sygnał akustyczny: modulowany dźwięk syreny trwający 3 minuty.

Wszystkie powyższe alarmy - zgodnie z przepisami - odwoływane są poprzez jednolity sygnał ciągły trwający 3 minuty (oznaczający odwołanie alarmu).

Alarmowanie jednostek OSP

Osobnym rodzajem sygnału jest alarm dla jednostek ochrony przeciwpożarowej (straży pożarnej). Sygnalizuje on potrzebę natychmiastowego stawienia się strażaków w jednostce i wyjazdu do akcji. Zgodnie z wytycznymi jest to trzykrotnie powtarzany modulowany dźwięk syreny (wznoszący i opadający), emitowany z przerwami - łącznie taki alarm trwa do 3 minut. W praktyce wiele OSP używa tradycyjnie trzech następujących po sobie sygnałów trwających po kilkanaście sekund każdy (np. 3×15 sek. wycia z krótkimi przerwami) jako oznaczenie alarmu bojowego.

Niektóre jednostki mają także własne ustalenia co do dodatkowych sygnałów - spotyka się np. 5 krótkich sygnałów syreny, które mogą oznaczać inny rodzaj alarmu lub wezwanie (np. według lokalnych ustaleń pięć sygnałów bywa używane jako sygnał ostrzegawczy dla ludności o dużym zagrożeniu lub jako sygnał ćwiczebny). Dźwięk syreny strażackiej w codziennym użyciu najczęściej oznacza lokalny alarm OSP - czyli że gdzieś w okolicy doszło do zdarzenia, do którego jadą strażacy. Mieszkańcy słysząc ten sygnał powinni zachować zwykłą ostrożność (np. robiąc miejsce na drodze dla pojazdów uprzywilejowanych) i nie blokować dojazdu do remizy, ale nie muszą podejmować żadnych specjalnych działań, o ile nie usłyszą dodatkowych komunikatów.

Kto i kiedy włącza syrenę?

W jednostkach Ochotniczej Straży Pożarnej syrena alarmowa uruchamiana jest zazwyczaj przez strażaków Państwowej Straży Pożarnej (PSP) pełniących dyżur na stanowisku kierowania (w powiatowym lub miejskim stanowisku kierowania PSP). Odbywa się to poprzez wysłanie na odpowiedniej częstotliwości radiowej zakodowanego sygnału (tzw. alarm selektywny). Każda syrena ma przypisany unikalny kod - po odebraniu transmisji urządzenie w remizie rozpoznaje kod i jeśli jest zgodny z jej numerem, automatycznie uruchamia wycie syreny. Ten system selektywnego alarmowania jest bardzo niezawodny - działa w całości w strukturach straży pożarnej, bez potrzeby dostępu do internetu czy sieci komórkowej, a centrala PSP otrzymuje potwierdzenie uruchomienia syreny (np. informację o zadziałaniu lub o braku zasilania).

W niektórych sytuacjach syrenę może uruchomić także lokalnie upoważniona osoba, np. gdy świadek zdarzenia przybiegnie do remizy i chce zaalarmować okolicę o pożarze zanim przyjedzie pomoc - w wielu remizach istnieje przycisk ręcznego włączenia syreny. Taki ręczny alarm powinien być jednak używany tylko w skrajnej konieczności, gdyż uruchomienie syreny bez powiadomienia PSP może wywołać niepotrzebne zamieszanie.

Włączenie syreny alarmowej wiąże się również z obowiązkiem zachowania pewnych procedur. Gdy syrena jest uruchamiana w ramach treningu lub ćwiczeń obrony cywilnej, władze zobowiązane są poinformować o tym mieszkańców z wyprzedzeniem (np. wojewodowie organizujący testy przekazują informację do mediów co najmniej na dobę przed ćwiczeniami).

Dobre praktyki i ograniczenia

Syrena strażacka, choć jest niezwykle ważnym narzędziem alarmowym, bywa uciążliwa dla mieszkańców (zwłaszcza gdy wyje w nocy). Dlatego jednostki OSP starają się używać jej rozważnie. Syreny włączane są tylko w razie realnej potrzeby - czyli przy alarmach do prawdziwych zdarzeń oraz ewentualnie w trakcie oficjalnych ćwiczeń/testów.

Współcześnie coraz więcej druhów OSP posiada osobiste pagery lub aplikacje powiadamiające na smartfonie. Część jednostek, szczególnie w dużych miastach, decyduje się ograniczać użycie syreny, polegając bardziej na cichszych formach alarmowania (zwłaszcza nocą). Jednak Komenda Powiatowa PSP często podkreśla, że sygnał syreny jest najskuteczniejszy i najpewniejszy, a alternatywne systemy powinny być traktowane pomocniczo.

Jednostki OSP włączone do KSRG (Krajowego Systemu Ratowniczo-Gaśniczego) mają obowiązek utrzymywać sprawny system alarmowania swojej jednostki. Przepisy nie narzucają, czy ma to być syrena stacjonarna czy inny system - istotne jest, by w razie otrzymania zgłoszenia strażacy zostali skutecznie powiadomieni.

Sytuacje upamiętniające i uroczystości

Syreny alarmowe bywają włączane również w celach symbolicznych, niezwiązanych z zagrożeniem. Najbardziej znanym przykładem jest obchodzona co roku Godzina „W” - 1 sierpnia o godz. 17:00, kiedy to w całej Polsce rozbrzmiewają syreny dla upamiętnienia rocznicy wybuchu Powstania Warszawskiego. Podobnie syreny mogą być użyte w innych rocznicowych wydarzeniach lub żałobie narodowej, jeśli zarządzi to odpowiedni organ.
