Nowoczesne instalacje przeciwpożarowe obejmują nie tylko tryskacze, ale także instalacje zraszaczowe, które znajdują zastosowanie w obiektach wymagających szybkiego, równomiernego schłodzenia lub zdławienia pożaru na dużej powierzchni. Zraszacze przeciwpożarowe działają na zasadzie rozpylenia znacznej ilości wody w krótkim czasie, tworząc wodną kurtynę, która ogranicza rozprzestrzenianie się ognia oraz dymu. Pełnią rolę natychmiastowej bariery gaśniczej, aktywując się automatycznie po wykryciu zagrożenia, chroniąc ludzi, maszyny, konstrukcję budynku oraz magazynowane towary.
Zasada Działania Zraszaczy Przeciwpożarowych
Podstawą działania każdego zraszacza jest wykorzystanie ciśnienia w instalacji wodnej. Woda zgromadzona w przewodach pod odpowiednim ciśnieniem zostaje uwolniona, gdy element zamykający zraszacz ulegnie zniszczeniu pod wpływem wysokiej temperatury. Najczęściej stosuje się ampułki szklane wypełnione cieczą, która rozszerza się i pęka przy określonej temperaturze (np. 68°C). Po otwarciu woda trafia do tarczki rozpraszającej i zostaje równomiernie rozprowadzona nad chronioną powierzchnią.
W przeciwieństwie do tryskaczy indywidualnych, zraszacze otwarte nie posiadają elementu zamykającego. Po uruchomieniu zaworu sekcji woda wypływa równocześnie ze wszystkich zraszaczy w danej strefie. Instalacje zraszaczowe charakteryzują się tym, że działają obszarowo, obejmując całą zabezpieczaną przestrzeń, a nie tylko miejsce wystąpienia pożaru. Ich celem jest jak najszybsze ugaszenie pożaru lub skuteczne skontrolowanie go do czasu przybycia odpowiednich służb.
Rodzaje Systemów Zraszaczowych i ich Zastosowanie
Dobór odpowiedniego typu zraszaczy powinien być poprzedzony szczegółową analizą ryzyka pożarowego. Różne konstrukcje i sposoby montażu pozwalają na skuteczne zabezpieczenie przestrzeni o różnych wymaganiach.
Klasyfikacja ze względu na konstrukcję i montaż
- Zraszacze pionowe: Montowane w pozycji pionowej, zazwyczaj pod sufitem. Środek gaśniczy kierowany jest w dół, co pozwala skutecznie pokryć duże powierzchnie.
- Zraszacze poziome: Montowane na ścianach i ukierunkowane na rozprzestrzenianie środka gaśniczego poziomo.
- Zraszacze szyjkowe (wężykowe): Charakteryzują się wydłużoną konstrukcją z szyjką, która pozwala precyzyjnie kierować środek gaśniczy w określone miejsce.
Klasyfikacja ze względu na medium gaśnicze
- Zraszacze wodne: Najczęściej stosowane, wykorzystują wodę do schładzania płonących materiałów i ograniczania dostępu tlenu. Skuteczne w gaszeniu pożarów klasy A (materiały stałe, np. drewno, papier, tkaniny).
- Zraszacze pianowe: Tworzą warstwę piany, która izoluje ogień od tlenu i zapobiega jego rozprzestrzenianiu. Stosowane do gaszenia cieczy palnych (pożary klasy B). Układ zasilania wodą może zostać uzupełniony o zbiornik z zapasem koncentratu środka pianotwórczego oraz proporcjoner, w którym następuje zmieszanie wody i koncentratu w odpowiednich proporcjach (najczęściej od 1 do 6%).
- Zraszacze gazowe (systemy gaszenia gazowego): Wykorzystują gazy obojętne (np. CO₂, azot, FM-200), które eliminują tlen i tłumią ogień bez użycia wody. Idealne do miejsc z cennym sprzętem elektronicznym, gdzie woda mogłaby wyrządzić szkody.
- Zraszacze mgłowe: Stosują mgłę wodną o bardzo małych kroplach (do 0,1 mm), które skutecznie tłumią ogień przy minimalnym zużyciu wody. Zapewniają wysoką efektywność gaszenia przy niskim ryzyku uszkodzeń infrastruktury, chroniąc delikatne urządzenia elektroniczne czy serwerownie.
Klasyfikacja ze względu na sposób działania instalacji
Systemy zraszaczowe można podzielić także na mokre i suche:
- Instalacje mokre: Przewody są cały czas wypełnione wodą, dzięki czemu reakcja na pożar jest natychmiastowa.
- Instalacje suche: W rurach znajduje się sprężone powietrze, a woda napływa dopiero po otwarciu zaworu. Są konieczne w obiektach o niskiej temperaturze.
- Instalacje suche zalewowe (deluge): Zraszacze mają budowę otwartą, pozbawione są ampułek z cieczą termoczułą czy elementów topikowych. W momencie uruchomienia procesu gaszenia, następuje otwarcie zaworu i wtłoczenie wody przez sieć rurociągów dystrybucyjnych do zraszaczy.
Różnice między zraszaczami a tryskaczami
Instalacje zraszaczowe diametralnie różnią się od klasycznych tryskaczy. Zraszacze posiadają otwarte dysze i uruchamiają się od razu całą sekcją po otrzymaniu sygnału z zewnętrznej centrali pożarowej, gasząc cały obszar, co jest niezbędne przy bardzo gwałtownych pożarach. Ich rurociągi pozostają puste aż do momentu wykrycia zagrożenia przez niezależny system detekcji. Tryskacze natomiast otwierają się indywidualnie, pod wpływem wysokiej temperatury działającej na konkretną ampułkę, działając miejscowo.
Gdzie Stosuje się Systemy Zraszaczowe?
Tego typu rozwiązania stosowane są najczęściej w:

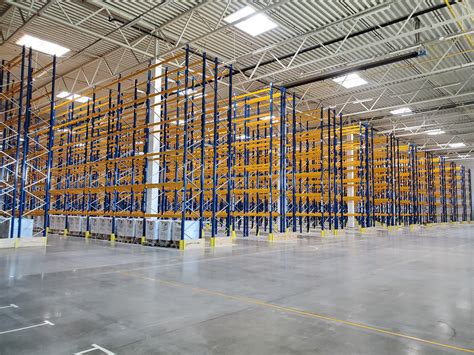

- magazynach wysokiego składowania,
- halach produkcyjnych,
- sortowniach odpadów,
- zakładach chemicznych,
- lakierniach,
- zakładach obróbki drewna,
- rozdzielniach i transformatorach,
- zbiornikach z substancjami palnymi.
Są niezastąpione w przestrzeniach, gdzie ogień i wysoka temperatura rozprzestrzeniają się w ułamkach sekund. Często pełnią też funkcję oddzielających kurtyn wodnych. Z powodzeniem stosowane są zarówno do ochrony pomieszczeń, jak i zewnętrznych instalacji technologicznych.
Projektowanie i Instalacja Systemów Zraszaczowych
Instalacje zraszaczowe należą do Stałych Urządzeń Gaśniczych (SUG), które jako medium gaśnicze wykorzystują wodę lub mieszaninę wody i środka pianotwórczego. Mogą pełnić funkcję systemu gaśniczego, służącego do gaszenia urządzeń i zagrożonych powierzchni, lub systemu zabezpieczającego, którego głównym zadaniem jest chłodzenie urządzeń i ochrona sąsiadujących obiektów przed nadmiernym nagrzaniem.
Instalacje zraszaczowe projektowane są indywidualnie dla każdego obiektu, z uwzględnieniem wysokości składowania, rodzaju przechowywanych materiałów, stref pożarowych oraz obowiązujących norm. Zraszacz dobierany jest tak, aby osiągnąć odpowiedni zasięg i intensywność zraszania, co ma kluczowe znaczenie dla skuteczności gaszenia.
Kąt rozprysku i jego znaczenie
W nowoczesnych systemach zraszaczowych, takich jak urządzenia typu Automatic Spraying Device z kątem rozprysku 141°, jeden zraszacz może chronić większą powierzchnię niż tradycyjne rozwiązania. Większy kąt rozprysku przekłada się na lepsze pokrycie przestrzeni, szybszą reakcję na pożar i większą odporność na czynniki środowiska, jednocześnie obniżając koszty instalacji i konserwacji. Pozwala to na zmniejszenie liczby głowic przy zachowaniu, a nawet zwiększeniu poziomu bezpieczeństwa.
Wymagania dotyczące zasilania wodą
Zadaniem instalacji zraszaczowej jest zapewnienie odpowiedniej ilości wody na wypadek pożaru, ustalonej zawsze dla najbardziej niekorzystnego scenariusza rozwoju pożaru. Ciśnienie wody w instalacji wodociągowej jest zazwyczaj za niskie dla większości instalacji zraszaczowych, które wymagają ciśnienia przekraczającego zakres 0,05-0,6 MPa (0,5-6 barów) określony dla zwykłych punktów czerpalnych. W wyjątkowych przypadkach instalacja zraszaczowa może być zasilana wodą bezpośrednio z sieci wodociągowej, bez potrzeby budowania zbiornika zapasu wody, jeśli ciśnienie spełnia wymagania obliczeń hydraulicznych.
Instalacja profesjonalna vs. samodzielna
Chociaż systemy zraszaczowe mogą wydawać się proste w montażu, wymagają profesjonalnego podejścia. Samodzielna instalacja jest możliwa tylko przy posiadaniu zaawansowanej wiedzy o hydraulicznych sieciach wodnych, odpowiednich narzędzi i dokładnej znajomości parametrów infrastruktury. Niesprawdzenie ciśnienia w sieci lub nieumiejętny montaż delikatnych mechanizmów (np. piezoelementów) może prowadzić do poważnych awarii, takich jak wylewy. W przypadku instalacji starszych niż 5 lat zaleca się kontakt z elektromechanikiem. Instalacja musi być wykonana zgodnie z rygorystycznymi normami (np. NFPA 15, VdS 2109, zalecenia FM Global) oraz dokumentacją projektową uzgodnioną z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.
Aktywacja Systemu Detekcji Pożaru
Nieodłącznym elementem każdej instalacji zraszaczowej jest system detekcji pożaru. Aktywacja instalacji może odbywać się ręcznie (przez przeszkolony personel) lub automatycznie, na podstawie sygnału z czujników. Automatyczne uruchamianie może odbywać się hydraulicznie, pneumatycznie lub elektronicznie.
- Aktywacja hydrauliczna: Za detekcję pożaru odpowiada dodatkowy rurociąg z tryskaczami inicjującymi, rozprowadzony równomiernie w chronionej strefie i stale wypełniony wodą.
- Aktywacja pneumatyczna: Analogiczne rozwiązanie z dodatkowym rurociągiem detekcyjnym, gdzie linia detekcyjna jest stale wypełniona sprężonym powietrzem.
- Aktywacja elektroniczna: Detekcja oparta jest o czujki pożarowe (dymu, temperatury lub płomienia) i centralę sterowania gaszeniem. W momencie wykrycia pożaru czujki przekazują impuls do centrali, która po potwierdzeniu wysyła sygnał sterujący do urządzeń gaśniczych, skutkujący otwarciem zaworu zalewowego i skierowaniem wody do sekcji zraszaczy, w której nastąpiło wykrycie pożaru. W przypadku przerwania sygnału uruchamiającego, zawór może się zamknąć, wstrzymując wypływ wody.
Systemy zraszaczowe są zwykle integrowane z innymi instalacjami przeciwpożarowymi. Centrala sygnalizacji pożaru uruchamia zraszacze, współpracując jednocześnie z systemem oddymiania i dźwiękowym systemem ostrzegawczym. Dzięki temu działania są skoordynowane: równocześnie uruchamiane są urządzenia oddymiające, sygnalizacja alarmowa i powiadamiane są jednostki straży pożarnej.
Konserwacja i Wymogi Prawne
Aby system był niezawodny, niezbędna jest regularna konserwacja. Przepisy nakazują przeprowadzanie przeglądów nie rzadziej niż raz w roku przez certyfikowanych specjalistów. Producenci określają dodatkowe wymagania dotyczące testów i wymiany elementów. Serwis obejmuje kontrolę drożności instalacji, sprawności zaworów, testy alarmów przepływu i wizualną inspekcję zraszaczy. Ignorowanie tego obowiązku może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w razie pożaru.
Stosowanie zraszaczy przeciwpożarowych regulują przepisy prawa budowlanego oraz rozporządzenia dotyczące ochrony przeciwpożarowej. Dodatkowo obowiązują normy europejskie PN EN oraz wymagania CNBOP. Każdy element systemu musi posiadać świadectwo dopuszczenia i być zgodny z dokumentacją projektową uzgodnioną z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.
Wysokiej jakości zraszacze wykonane są z materiałów odpornych na korozję, zmienne temperatury oraz działanie czynników chemicznych, co jest szczególnie ważne w obiektach przemysłowych. Problemy z funkcjonowaniem mogą wynikać z uszkodzenia czujnika przez fizyczne uderzenie (nie przez temperaturę) lub montażu w pobliżu źródeł emisji olejków lotnych (np. w lakierniach). Inwestycja w skuteczny system przeciwpożarowy może uratować życie i ograniczyć straty materialne do minimum.
Zraszacze a ochrona mienia
Zraszacze przeciwpożarowe pełnią rolę pierwszej linii obrony w budynkach zagrożonych pożarem. Ich zastosowanie pozwala nie tylko ratować życie ludzkie, ale także chronić mienie i infrastrukturę. Chociaż woda z instalacji może spowodować zalanie, straty spowodowane zalaniem są zawsze nieporównywalnie mniejsze niż te, które wywołałby swobodnie rozwijający się pożar. Systemy te błyskawicznie tłumią pożar przed przyjazdem straży pożarnej, skutecznie chłodzą urządzenia, chroniąc je przed całkowitym stopieniem lub zniszczeniem w wyniku skrajnie wysokich temperatur.
