Czym są szybkozłącza strażackie STORZ?

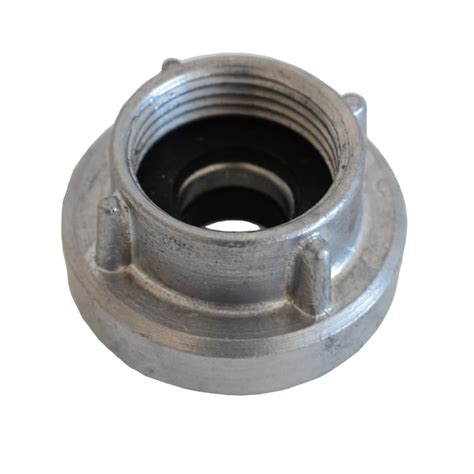

Złącza typu STORZ to obrotowe szybkozłącza strażackie, stosowane głównie w instalacjach pożarniczych, przemysłowych oraz w systemach przesyłowych wymagających dużej przepustowości. Charakteryzują się typową konstrukcją z co najmniej dwoma zaczepami („knagi”) oraz pierścieniem-blokadą, co umożliwia ich spięcie w zaledwie ¼ obrotu („klik”) bez użycia narzędzi.
Szybkozłącza strażackie gwarantują niezawodne działanie w najbardziej wymagających warunkach. Stosowane w systemach przeciwpożarowych, przemysłowych i rolniczych, muszą spełniać rygorystyczne normy dotyczące ciśnienia, szczelności oraz trwałości materiałowej.
System "Storz" został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. W Polsce jest on powszechnie znany jako złącza strażackie lub hydrantowe. Charakteryzuje się unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach. System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu.
Złącza te są przystosowane do pracy zarówno z ciśnieniem, jak i podciśnieniem, do wartości do 16 bar. Umożliwiają one przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich, znajdując zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały cierne.
Kolano Kątowe Storz: Kluczowy Element Systemów Przesyłowych
Oryginalne kolano kątowe, czyli złącze kątowe, wyposażone w przyłącza zaczepowe STORZ, przeznaczone jest do rozbudowy i modyfikacji instalacji przesyłowych. Jest to niezawodny, często wykorzystywany element systemu przesyłowego, zaprojektowany z myślą o efektywności i wszechstronności. Jedno z przyłączy w kolanie jest jednostronnie obrotowe, co dodatkowo ułatwia jego montaż do istniejącej instalacji.
Kolano jest idealnym rozwiązaniem dla szerokiego zakresu zastosowań: od przemysłu, przez rolnictwo, pożarnictwo, aż po asenizację i ochronę środowiska. Może być używany do transportu wody, wody z domieszką środków myjących i pianotwórczych, a także środków gaśniczych. Przykładowo, takie kolano od niemieckiego producenta Feuer-Vogel wykonane jest z żeliwa z aluminiowymi przyłączami i uszczelnieniem z NBR, co czyni je idealnym do długotrwałego użytkowania w wymagających warunkach.
Materiały i Ich Właściwości
Wybór odpowiedniego materiału dla szybkozłączy STORZ, w tym dla kolan kątowych, jest kluczowy dla ich niezawodności i trwałości w specyficznych warunkach pracy.
Materiały Korpusu Złączy STORZ
Wykonanie korpusu złączy obejmuje m.in. aluminium kute, stal nierdzewną, żeliwo lub mosiądz.
Aluminium
Stopy aluminium, poza glinem, zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, materiał ten używa się do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie czy przetarcie.
Zaleca się stosowanie złączy z aluminium kutego. Złącza strażackie z takiego materiału wykazują większą odporność na uderzenia, a zaczepy są bardziej odporne na zrywanie, co pozwala na mocniejsze zaciśnięcie złącza, czego efektem jest pewniejsze połączenie.
Żeliwo i Stal Węglowa
Żeliwo lub stal węglowa to stop żelaza i węgla, zwykle łączony z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Ten typ metalu idealnie nadaje się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złącze.
Uszczelnienia (NBR)
NBR, zwany potocznie gumą olejoodporną, jest kopolimerem butadienu i akrylonitrylu. Procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej.
Guma ta wykazuje odporność na:
- oleje silnikowe, opałowe, transformatorowe
- smary, płyny hydrauliczne
- węglowodory alifatyczne, propan, butan, benzynę
- alkohole, wodne roztwory soli
- rozcieńczone kwasy i zasady w niewysokich temperaturach
