Wozy Strażackie: Kompleksowy Przewodnik po Konstrukcji, Wyposażeniu i Technologii

Samochód pożarniczy, znany również jako samochód strażacki, wóz strażacki, pojazd pożarniczy lub pożarowóz, to specjalnie oznakowany i przygotowany pojazd, wykorzystywany przez straż pożarną lub inne jednostki ochrony przeciwpożarowej. Jego głównym zadaniem jest udział w akcjach ratowniczo-gaśniczych, a także w działaniach statutowych, takich jak akcje prewencyjne. Wozy strażackie są pojazdami specjalnego przeznaczenia, które służą do prowadzenia akcji gaśniczych i ratowniczych, odbywających się na gruncie lub na wysokościach.

Podwozie i Oznakowanie Pojazdów Pożarniczych

Większość samochodów pożarniczych budowana jest na bazie seryjnie produkowanych podwozi, które posiadają odpowiednio dobrane zespoły i parametry techniczne, gwarantujące niezawodność w trudnych warunkach. Najbardziej znanymi producentami podwozi do aut pożarniczych są między innymi Mercedes-Benz (model Atego), MAN (model TGM), Renault Trucks (model D15) oraz Scania i IVECO. Podwozia te często posiadają napęd na cztery koła, co ułatwia poruszanie się w trudnych warunkach drogowych.

Barwy i Znaczenia

Zgodnie z przepisami, pojazdy samochodowe straży pożarnej, z wyjątkiem pojazdów osobowych operacyjnych, powinny mieć barwę czerwieni sygnałowej. Błotniki i zderzaki malowane są zazwyczaj na kolor biały. Kontenery pożarnicze, agregaty ciągnione, motopompy, działka oraz przyczepy ze sprzętem pożarniczym malowane są zgodnie z zasadami określonymi dla pojazdów gaśniczych. Kontenery-pojemniki i kontenery-cysterny muszą posiadać wyraźne napisy określające ich zawartość lub przeznaczenie, wykonane literami w kolorze i kroju zgodnym z oznaczeniami na sprzęcie.

Systemy Identyfikacji i Oznakowania

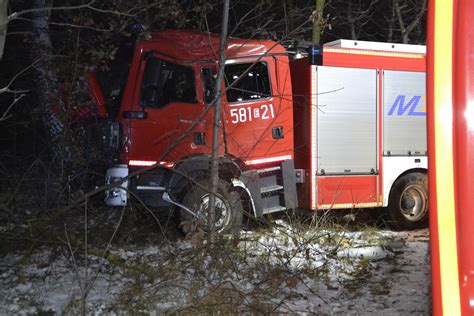

W większości krajów pojazdy strażackie oznaczone są uniwersalnym numerem, który umożliwia ich identyfikację podczas akcji. W Polsce system ten nazywany jest numerem operacyjnym i składa się z trzech elementów:

1. Prefiks: Trzycyfrowy numer określający powiat oraz typ jednostki.
2. Oznaczenie województwa: Jednoliterowe oznaczenie zgodne z wyróżnikiem województwa na tablicach rejestracyjnych (z pewnymi wyjątkami dla m.st. Warszawy - W, woj. mazowieckiego bez Warszawy - M, oraz jednostek centralnych Państwowej Straży Pożarnej, np. Komendy Głównej - A).
3. Sufiks: Dwucyfrowy numer pojazdu, który w przypadku pojazdów Państwowej Straży Pożarnej (PSP) często oznacza rodzaj pojazdu lub typ oraz przeznaczenie sprzętu.

Szczegółowy sposób oznakowania pojazdów, sprzętu pływającego, silnikowego i pożarniczego określa załącznik do zarządzenia Komendanta Głównego Państwowej Straży Pożarnej. System oznaczeń zgodny z normą PN-EN 1846-1:2011 określa m.in. klasyfikację pojazdów. Przykładowe oznaczenia to:

• GBA 5/32: G - samochód ratowniczo-gaśniczy, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 32 - wydajność nominalna autopompy 32 hl/min.
• GCBA 5/24: G - samochód ratowniczo-gaśniczy, C - ciężki, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 24 - wydajność nominalna autopompy 24 hl/min.
• Samochód ratowniczo-gaśniczy klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, ze zbiornikiem wody o pojemności 5000 dm³, z pompą pożarniczą o wydajności 3200 dm³/min.

Wyposażenie Wozów Strażackich

Wyposażenie wozów strażackich jest zróżnicowane i dostosowane do specyfiki ich przeznaczenia. W każdym wozie strażackim powinny znaleźć się akcesoria, które umożliwią szybkie ugaszenie różnych źródeł ognia, a także szereg innych sprzętów ułatwiających poruszanie się i działanie w trudnym terenie.

Podstawowy Układ Wodno-Pianowy

Podstawowe elementy tworzą tzw. układ wodno-pianowy. Wśród niezbędnego wyposażenia można wymienić:

• Autopompa: Z urządzeniem odpowietrzającym i często sterowana elektronicznie z precyzyjną kontrolą ciśnienia i natężenia przepływu wody.
• Zbiornik wody: Pojemność od 1000 do nawet 5000 litrów, w zależności od przeznaczenia pojazdu.
• Zbiornik na środek pianotwórczy: Z dozownikiem do produkcji piany gaśniczej.
• Węże przeciwpożarowe: Różne długości i średnice, liny szybkiego natarcia.
• Działka wodne i proszkowe: Prądownice, wytwornice i generatory pary.
• Podręczny sprzęt gaśniczy: Agregaty i koce gaśnicze, gaśnice pianowe, proszkowe, śniegowe, hydronetki.

Specjalistyczne i Dodatkowe Wyposażenie

Do dodatkowego i specjalistycznego wyposażenia zalicza się:

• Aparaty ochrony dróg oddechowych (SCBA): Niezbędne do pracy w atmosferze zadymionej lub toksycznej.
• Narzędzia ratownicze: Łomy, piły, młotki, nożyce, kable, palniki do cięcia. Hydrauliczne narzędzia ratownicze (tzw. „Szczęki Życia”) do wydobywania osób uwięzionych w pojazdach.
• Liny i urządzenia stabilizujące: Do ratownictwa wysokościowego i technicznego.
• Podnośnik hydrauliczny: Składana konstrukcja z koszem ratowniczym, często z drabiną, do ratowania ludzi z wysokich budynków.
• Maszt oświetleniowy: Zintegrowane oświetlenie LED bliskiego i dalekiego zasięgu, zapewniające szerokie oświetlenie obszaru roboczego.
• Wciągarka: Do wyciągania pojazdów lub udrażniania ruchu.
• Kamera cofania i fala świetlna LED: Poprawiające bezpieczeństwo i widoczność.
• Systemy komunikacji: Radiotelefony, telefony satelitarne i terminale danych dla skutecznej łączności.
• Sprzęt medyczny: Automatyczne defibrylatory zewnętrzne (AED), zestaw do pierwszej pomocy. Samochody ratownictwa medycznego są przeznaczone do opieki nad pacjentami i ich transportu.

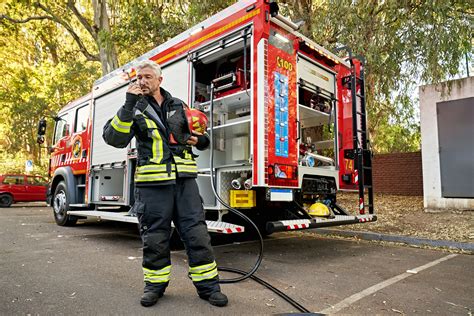

• Sprzęt ochronny: Ognioodporna kurtka i spodnie, rękawice, buty, hełm (tzw. "bunker gear").

Bezpieczeństwo i Ergonomia

Bezpieczeństwo strażaków jest priorytetem, dlatego nowoczesne wozy strażackie posiadają systemy takie jak ochrona przed przewróceniem, kontrola stabilności i poduszki powietrzne. W projektowaniu pojazdów kładzie się nacisk na ergonomię, by sprzęt był łatwo dostępny, a kabina zapewniała komfort i optymalne warunki pracy. Uchwyty aparatów oddechowych mogą być montowane w kabinie załogi zgodnie lub przeciwnie do kierunku jazdy, a pośrednie, nieoślepiające oświetlenie LED zapobiega zmęczeniu oczu.

Kategorie Wozów Strażackich

Wozy strażackie dzieli się na kategorie w zależności od ich funkcji, przeznaczenia i zdolności do poruszania się w danych warunkach terenowych:

• Wozy gaśnicze i ratowniczo-gaśnicze: Podstawowy podział. Wozy gaśnicze są zazwyczaj większe, posiadają duże zbiorniki na środki gaśnicze i pompy. Ratowniczo-gaśnicze łączą funkcje gaśnicze z wyposażeniem do ratownictwa technicznego.
• Pompowóz: Najczęściej pierwszy reagujący na zdarzenie. Wyposażony w pompę wodną, zbiornik na wodę, węże i inne narzędzia. Jego głównym zadaniem jest dostarczanie wody do gaszenia pożarów.
• Podnośniki hydrauliczne (tzw. „ciężarówki powietrzne”): Przeznaczone do zadań wymagających podniesienia, np. ratowania ludzi z wysokich budynków. Wyposażone w drabinę hydrauliczną, która może osiągać znaczną wysokość.
• Cysterny: Służą do transportu dużych ilości wody (zazwyczaj od 8000 do 10 500 litrów) oraz środka pianotwórczego (10% pojemności wody), szczególnie na obszary o ograniczonym dostępie do hydrantów.
• Samochody ratownictwa technicznego: Wyposażone w narzędzia i sprzęt do ratownictwa technicznego, np. wydobywania osób uwięzionych w pojazdach, ratownictwa w przestrzeni zamkniętej czy przy zawaleniach budynków.
• Wozy terenowe („Dzicy” strażackie): Mniejsze i bardziej zwrotne niż tradycyjne wozy, zaprojektowane do poruszania się w trudnym terenie i zwalczania pożarów lasów i terenów dzikich. Posiadają często pojedyncze ogumienie tylnych kół i automatyczne skrzynie biegów.
• Wozy dowodzenia i kontroli: Pełnią funkcję mobilnych centrów dowodzenia, wyposażone w sprzęt komunikacyjny, komputery i systemy mapowe do zarządzania akcją.
• Samochody ratownicze lotniskowe: Znacznie bardziej zaawansowane konstrukcyjnie w porównaniu do konwencjonalnych samochodów ratowniczych, dostosowane do specyfiki terenów lotniskowych.

Nowoczesne Technologie i Innowacje w Wozach Strażackich

W ostatnich latach wozy strażackie znacząco ewoluowały, wprowadzając nowe technologie i funkcje zwiększające ich skuteczność i bezpieczeństwo:

• Zaawansowane systemy pompowania: Zapewniające precyzyjną kontrolę ciśnienia i przepływu wody, sterowane elektronicznie.
• Drabiny i platformy hydrauliczne: Z możliwością precyzyjnego wysuwania i pozycjonowania, często z wbudowanymi dyszami wodnymi.
• Systemy pianowe: Wydajne systemy wytwarzania piany, takie jak FIXMIX, RFC Admix Variomatic czy CAFS (piana sprężonego powietrza).
• Funkcje bezpieczeństwa: Ochrona przed przewróceniem, kontrola stabilności, poduszki powietrzne.
• Systemy łączności i dowodzenia: Zaawansowane systemy radiowe, satelitarne, telefoniczne i terminale danych. System FIRECAN pozwala na obsługę wszystkich komponentów pojazdu za pomocą wyświetlaczy.
• Technologie przyjazne środowisku: Hybrydowe lub w pełni elektryczne układy napędowe zmniejszające emisję i zużycie paliwa, przy zachowaniu wysokich osiągów.

Elektryczne i Autonomiczne Wozy Strażackie

Rosnącą popularność zdobywają elektryczne wozy strażackie, które oferują podobne osiągi do tradycyjnych pojazdów, jednocześnie redukując ślad węglowy. Trwają również badania nad opracowaniem autonomicznych i zdalnie sterowanych wozów strażackich.

Przykładem zaawansowanego technologicznie pojazdu jest elektryczny Rosenbauer RT, który wykorzystuje dwa silniki elektryczne o łącznej mocy 272 KM. Jedno ładowanie baterii pozwala na 100 km jazdy lub godzinę pracy autopompy. W przypadku rozładowania baterii do 20%, automatycznie uruchamia się 3-litrowy silnik turbodiesel marki BMW, pełniący rolę generatora prądu, który doładowuje akumulatory, zwiększając zasięg do 600 km lub 6 godzin pracy. Rosenbauer RT wyróżnia się układem skrętnym wszystkich kół (średnica zawracania 12,5 metra), niezależnym zawieszeniem pneumatycznym z regulowanym prześwitem od 17,5 do 47 cm oraz kabiną mieszczącą 9 osób.

Seria Rosenbauer AT (Advanced Technology)

Seria Rosenbauer AT to przykład innowacyjnych i zaawansowanych pojazdów ratowniczo-gaśniczych. Konstrukcja ta łączy w sobie liczne funkcje, zapewniając wysoką jakość i bezpieczeństwo. System RBC LCS umożliwia intuicyjną obsługę urządzeń, a opatentowane, zaokrąglone schody ułatwiają szybkie i bezpieczne wsiadanie. Pojazdy AT oferują szeroki zakres wydajnych systemów gaśniczych, łatwych do integracji, oraz oświetlenie szerokopasmowe bez cieni. Podwójna kabina zintegrowana zapewnia liczne funkcje bezpieczeństwa i ergonomii, maksymalizując przestrzeń dla załogi. W pojazdach AT można montować pompy odśrodkowe o wydajności do 4500 l/min oraz różne systemy dozowania piany. Dostępne są elektroniczne i ręczne działka wodne o wydajności do 3500 l/min.

Przykłady Wozów Strażackich w Polsce

W Polsce systematycznie doposaża się jednostki straży pożarnej w nowoczesny sprzęt. Na przykład, dla jednostek Ochotniczej Straży Pożarnej działających na wyspie Sobieszewskiej zakupiono dwa nowoczesne samochody ratowniczo-gaśnicze. Średni samochód ratowniczo-gaśniczy (GBA) służący w OSP Sobieszewo, bazujący na podwoziu marki MAN, oraz pojazd dla OSP Świbno, na podwoziu IVECO Eurocargo ML150E28 WS 4x4 o mocy 320 KM, wyposażony w zbiornik wody o pojemności 3000 litrów i zbiornik na środek pianotwórczy o pojemności 300 litrów.

ERGOTRUCK - Innowacja z WAT

Wyprodukowany przez spółkę Szczęśniak Pojazdy Specjalne wóz strażacki ERGOTRUCK, na podwoziu IVECO Eurocargo ML150E28 WS 4x4, został zaprojektowany z uwzględnieniem ergonomii i bezpieczeństwa przez naukowców z Wydziału Inżynierii Mechanicznej Wojskowej Akademii Technicznej (WAT). Zoptymalizowano konstrukcję związaną z akcjami gaśniczymi, m.in. umieszczenie zbiornika wody i motopompy. Poprawiono panel funkcyjny, umożliwiający automatyczne ustawienie pompy i wybór proporcji mieszanki wodno-pianowej. Zabudowa pojazdu jest w pełni aluminiowa, a ciężkie elementy zamocowano do ramy, co zwiększa bezpieczeństwo w razie wypadku. Badano siły wywierane na układ kostno-mięśniowy podczas podejmowania elementów wyposażenia oraz bezpieczeństwo podczas jazdy. W pracach brał udział również Wydział Cybernetyki WAT, który zbudował symulator pojazdu z wykorzystaniem technologii VR.

Proces Powstawania Wozu Strażackiego: Od Zamówienia do Odbioru

Proces pozyskania nowego wozu strażackiego jest złożony i wieloetapowy, zaczynając się od pomysłu, a kończąc na szczegółowym odbiorze gotowego pojazdu.

Zamówienie i Specyfikacja

Wszystko zaczyna się od pomysłu i dostępności środków. Jednostka straży pożarnej precyzuje swoje oczekiwania, często analizując katalogi i oglądając pojazdy w innych jednostkach. Następnie przygotowywana jest szczegółowa specyfikacja, która stanowi podstawę przetargu. W specyfikacji można określić podwozie, pojemność zbiornika na wodę, rodzaj oświetlenia, a nawet detale estetyczne, takie jak herb gminy na drzwiach.

Projektowanie i Produkcja

Po zamknięciu przetargu i wyborze oferty, podpisana umowa rozpoczyna proces realizacji. Specyfikacja jest weryfikowana przez pracowników firmy, odpowiadających za projekt, realizację i zamówienie materiałów. Pierwszą ważną fazą jest projekt, a następnie pozyskanie podwozia. Najczęściej pojazdy zabudowywane są na standardowych podwoziach, ale w przypadku niestandardowych zamówień (np. pojazdów specjalistycznych jak „Rotator” czy „Mobilab”) czas realizacji może się wydłużyć z powodu konieczności sprowadzenia specjalnego podwozia i współpracy z innymi firmami.

Gdy podwozie trafia do zakładu, rozpoczyna się proces zabudowy. Specjaliści demontują i modyfikują części pojazdu (np. nadkola, elementy kabiny, instalacje elektryczne), aby dostosować je do wymagań klienta. Równocześnie w innych działach powstaje zabudowa pojazdu lub jej elementy, często przy użyciu specjalistycznych maszyn, laserów i komór lakierniczych. Gotowy szkielet zabudowy jest przytwierdzany do ramy podwozia, a następnie uzbrajany w autopompę, żaluzje, oświetlenie i inne elementy.

Inspekcja, Certyfikacja i Odbiór

Po montażu pojazd przechodzi szczegółową inspekcję techniczną, a jego możliwości są sprawdzane pod każdym względem. Aby nowy pojazd mógł być włączony do podziału bojowego, musi posiadać certyfikat CNBOP (Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej). Samochody seryjne zazwyczaj posiadają ten certyfikat, natomiast pojazdy z niestandardową zabudową muszą przejść liczne testy w Józefowie. CNBOP sprawdza każdy egzemplarz, aby wykluczyć nawet najmniejsze niedociągnięcia.

Gdy auto jest już w większości ukończone i posiada certyfikat, strażacy często przywożą swój sprzęt do zamontowania, a pracownicy firmy dostosowują zabudowę pod konkretne wyposażenie. Nowi użytkownicy są również szkoleni z obsługi pojazdu. Finalnie, po wszystkich czynnościach następuje odbiór pojazdu według specjalnego protokołu. Ważne jest, aby jednostka aktywnie uczestniczyła w procesie powstawania pojazdu, aby mieć wpływ na jego finalny kształt i uniknąć późniejszych "wad wieku dziecięcego", czyli usterek zgłoszonych przez użytkowników po odbiorze.
