Hydrant wewnętrzny jest kluczowym urządzeniem przeciwpożarowym, umieszczonym na sieci wodociągowej wewnętrznej, służącym do efektywnego poboru wody w celu gaszenia pożarów grupy A. Umożliwia on dogodne gaszenie ewentualnego pożaru z większych odległości niż gaśnice, a w szczególności jest przydatny do gaszenia pożarów w zarodku oraz do dogaszania pogorzelisk.
Hydranty wewnętrzne znajdują się wewnątrz wielu typów budynków, takich jak hotele, hale magazynowe, obiekty produkcyjne, galerie handlowe, szpitale oraz wiele innych. W większych obiektach co najmniej jeden hydrant znajduje się w zasięgu wzroku, ponieważ hydranty powinny być umieszczane w odległościach nie większych niż 30 m od siebie (spotyka się również 20 m, ale 30 m jest najczęstsze). Warto zauważyć, że ekonomiczniej jest zastosować dwa hydranty 30-metrowe (60 m zasięgu) w korytarzu niż trzy 20-metrowe.

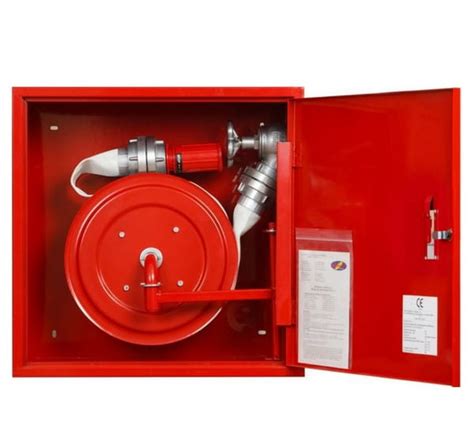

Budowa i Specyfikacja Hydrantu DN 25 Półsztywnego
Hydranty DN 25 są projektowane z myślą o skuteczności i łatwości użycia. Ich konstrukcja obejmuje kilka kluczowych elementów:
-
Wąż półsztywny: W hydrantach DN 25 stosowane są węże półsztywne gumowe o nominalnej średnicy 25 mm. Ich długość wynosi 20 m lub 30 m, przy czym wąż musi zawsze stanowić jeden odcinek. Wersja z wężem półsztywnym jest obecnie standardem, ponieważ zapobiega zaginaniu się węża i nie wymaga rozwijania go w całości do gaszenia pożaru.
-
Prądownica: Na końcu węża zamontowana jest prądownica o średnicy dyszy, która pozwala uzyskać minimalną wydajność wody 1 dm³/s (60 l/min) przy określonym ciśnieniu na zaworze hydrantowym.
-
Zwijadło (bęben hydrantowy): Wąż półsztywny DN 25 zamontowany jest na wychylnym zwijadle. Jest ono wykonane z dwóch tarcz z czarnej blachy stalowej o grubości 1,0 mm, wzmocnionych przetłoczeniami. Tarcze są rozdzielone elementem dystansowym, który stanowi jednocześnie podparcie dla osi wodnej. Zwijadło wychyla się na 180 stopni, co ułatwia manipulację wężem.
-
Zawory hydrantowe: W hydrantach DN 25 mogą być stosowane zawory hydrantowe 25 lub 52 (standardowo mosiężne), w zależności od tego, jaka instalacja wodociągowa (DN 25 czy DN 50) znajduje się w obiekcie.
-
Szafka hydrantowa: Najczęściej spotykane są szafki w kolorze czerwonym lub białym, choć mogą być wykonane w dowolnych odcieniach. Konieczne jest jednak ich oznakowanie zgodne z Polską Normą. Na rynku dostępne są różne wykonania szafek, w tym z miejscem na gaśnicę, z drzwiami w ściance bocznej oraz warianty dekoracyjne.
Parametry Określające Wydajność Hydrantu
Kiedy mówimy o wydajności hydrantu, odnosimy się do ilości wody wypływającej na sekundę. Podczas pomiarów wydajności hydrantu używa się trzech podstawowych parametrów:
-
Ciśnienie statyczne - to ciśnienie, które panuje w sieci hydrantowej, gdy woda nie przepływa.
-
Ciśnienie dynamiczne - ciśnienie mierzone podczas poboru (wypływu) wody.
-
Wydajność - ilość wody, która wypływa z hydrantu w ciągu jednej sekundy, mierzona przy ciśnieniu dynamicznym, czyli przy otwartej prądownicy.
Pomiar wydajności hydrantu zewnętrznego - nadziemnego | Stalowa Wola i Rzeszów
Regulacje Prawne i Minimalna Wydajność Hydrantu DN 25
Wydajność hydrantów wewnętrznych jest ściśle określona w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
Fragment § 22 Rozporządzenia MSWiA
Wydajność poboru wody, ciśnienie na zaworze wody:
-
Minimalna wydajność poboru wody mierzona na wylocie prądownicy wynosi:
-
dla hydrantu DN 25 - 1,0 dm³/s;
-
dla hydrantu 33 - 1,5 dm³/s;
-
dla hydrantu 52 - 2,5 dm³/s;
-
dla zaworu 52 - 2,5 dm³/s.
Dla hydrantu DN 25 oznacza to minimalną wydajność 1 dm³/s, czyli 60 l/min.
-
-
Ciśnienie na zaworze odcinającym hydrantu wewnętrznego powinno zapewniać wydajność określoną w ust. 1 dla danego rodzaju hydrantu wewnętrznego, z uwzględnieniem zastosowanej średnicy dyszy prądownicy, i być nie mniejsze niż 0,2 MPa.
-
Ciśnienie na zaworze 52, położonym najniekorzystniej ze względu na wysokość i opory hydrauliczne, dla wydajności określonej w ust. 1 pkt 4, nie powinno być mniejsze niż 0,2 MPa.
-
Maksymalne ciśnienie robocze w instalacji wodociągowej przeciwpożarowej na zaworze odcinającym nie powinno przekraczać 1,2 MPa, przy czym na zaworze 52 i zaworach odcinających hydrantów 33 oraz hydrantów 52 nie powinno przekraczać 0,7 MPa.
Powyższe punkty rozporządzenia są kluczowe dla zapewnienia prawidłowego funkcjonowania hydrantów. Ciśnienie w sieci, mierzone podczas wypływu wody, nie może być mniejsze niż 0,2 MPa, aby uzyskać minimalną wymaganą wydajność. Maksymalne ciśnienie 1,2 MPa (a dla niektórych typów hydrantów 0,7 MPa) jest ustalane ze względów bezpieczeństwa. Wyższe ciśnienie mogłoby stanowić realne zagrożenie dla zdrowia użytkowników, na przykład ze względu na siłę odrzutu węża, która mogłaby doprowadzić do poważnych obrażeń.
Praktyka Użytkowania i Konserwacji Hydrantów Wewnętrznych
Hydranty wewnętrzne, będąc urządzeniami przeciwpożarowymi, wymagają regularnych przeglądów technicznych i czynności konserwacyjnych. Należy je przeprowadzać zgodnie z zasadami określonymi w Polskich Normach, dokumentacji techniczno-ruchowej oraz instrukcjach obsługi, nie rzadziej niż raz w roku. Zawory odcinające hydrantów muszą znajdować się na wysokości 1,35 +/- 0,1 m od podłogi.
Wydajność hydrantu wewnętrznego powinna być spełniona dla każdego hydrantu oddzielnie. Często problemy z odpowiednią wydajnością pojawiają się na wyższych kondygnacjach (np. III czy IV piętro), szczególnie w przypadku źle zaprojektowanej instalacji. Modernizacja takiej instalacji jest zazwyczaj niezwykle kosztowna.
Chociaż praktyka pokazuje, że hydranty są rzadko używane podczas pożarów, to jednak stanowią bardzo skuteczny środek do walki z ogniem. Jedną z przyczyn ich pomijania jest często brak wiedzy o możliwości gaszenia pożarów przy ich użyciu. Nierzadko pracownicy nie są odpowiednio przeszkoleni, co prowadzi do błędnego przekonania, że tylko straż pożarna może korzystać z hydrantów. Lepsze szkolenie pracowników przez specjalistów BHP jest kluczowe dla zwiększenia skuteczności użycia hydrantów w sytuacjach awaryjnych.
