Bezpieczeństwo instalacji elektrycznej w budynku jest jednym z kluczowych elementów ochrony przeciwpożarowej. Przeciwpożarowy wyłącznik prądu (PWP) to urządzenie, które umożliwia szybkie i bezpieczne odłączenie zasilania elektrycznego w całym budynku w razie wystąpienia pożaru. Jego podstawowym zadaniem jest odcięcie dopływu energii do instalacji użytkowej, co eliminuje zagrożenie dla ekip ratowniczych podczas prowadzenia akcji gaśniczej.
Warto zaznaczyć, że nazwa „przeciwpożarowy” jest potoczna i bywa myląca - urządzenie to nie chroni przed samym powstaniem ognia ani nie ogranicza jego rozprzestrzeniania się. Jego funkcja sprowadza się wyłącznie do odłączenia zasilania w obiekcie.

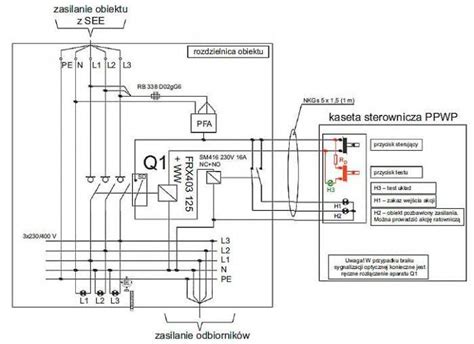

Podstawowe komponenty systemu PWP
Zgodnie z wymogami, przeciwpożarowy wyłącznik prądu składa się z trzech współpracujących ze sobą elementów:
- Urządzenie wykonawcze: najczęściej rozłącznik lub wyłącznik umieszczony w rozdzielnicy głównej (RG), który fizycznie odcina dopływ prądu do budynku.
- Urządzenie uruchamiające: przycisk sterowania zdalnego, montowany w łatwo dostępnym i dobrze oznakowanym miejscu (np. przy wejściu głównym do obiektu).
- Urządzenie sygnalizujące: sygnalizator optyczny (często LED), który informuje o stanie zasilania - świecenie ciągłe potwierdza, że instalacja została odłączona.
Zasady sterowania wyłącznikiem
W praktyce projektowej wyróżnia się dwa główne sposoby sterowania wyłącznikiem przeciwpożarowym:
1. Wykorzystanie wyzwalacza wzrostowego (cewka wybijakowa)
Otwarcie styków aparatu podstawowego następuje w momencie podania napięcia zasilającego na cewkę wyzwalacza. Jest to rozwiązanie szeroko stosowane, jednak jego wadą jest brak możliwości zdalnego sterowania w przypadku całkowitego zaniku napięcia w sieci.
2. Wykorzystanie wyzwalacza podnapięciowego (zanikowego)
Wyzwalacz ten powoduje otwarcie styków w sytuacji zaniku lub obniżenia napięcia poniżej wartości dopuszczalnej. Wadą tego rozwiązania jest wrażliwość na chwilowe zapady napięcia, co może prowadzić do niepożądanych przerw w dostawie prądu. W obiektach o krytycznym znaczeniu, takich jak szpitale, stosuje się w tym celu zasilacze typu UPS, aby zapewnić ciągłość pracy systemów przy jednoczesnym zachowaniu funkcjonalności PWP.
Zaawansowane systemy kontroli: moduł MKIN-PWP
W nowoczesnych obiektach przemysłowych i biurowych stosuje się moduły kontroli i nadzoru, takie jak MKIN-PWP. Pozwalają one na:
- Stałą kontrolę ciągłości przewodu łączącego przycisk z urządzeniem wykonawczym.
- Wysyłanie sygnałów o uszkodzeniach do systemów nadrzędnych (np. SSP, BMS).
- Zasilanie buforowane, które zapewnia działanie sygnalizacji nawet przy braku energii z sieci.
- Integrację z protokołami komunikacyjnymi (np. BacNET, Modbus) za pośrednictwem interfejsu RS485.
Wymogi prawne i projektowe
Obowiązek stosowania PWP wynika z przepisów techniczno-budowlanych, w tym Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Montaż PWP jest wymagany w budynkach o kubaturze powyżej 1000 m³ oraz w strefach zagrożonych wybuchem.
Prawidłowe zaprojektowanie instalacji wymaga uzgodnienia z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Należy pamiętać, że sam wyłącznik powinien być umieszczony w pobliżu głównego wejścia do budynku lub złącza, a jego oznakowanie musi spełniać aktualne normy bezpieczeństwa.
