Rozłącznik izolacyjny modułowy FRX 403 o numerze referencyjnym 406538 to zaawansowany aparat elektryczny renomowanej marki LEGRAND, zaprojektowany do pracy w najbardziej wymagających instalacjach niskiego napięcia. Urządzenie to jest elementem osprzętu elektroinstalacyjnego, przeznaczonym do sterowania pracą instalacji i tworzenia bezpiecznej przerwy izolacyjnej. Jest to solidne rozwiązanie zapewniające bezpieczeństwo i ciągłość zasilania.
Kluczowe Cechy i Dane Techniczne
Rozłącznik FRX 403 charakteryzuje się szeregiem właściwości technicznych i funkcjonalnych, które podkreślają jego niezawodność i wszechstronność:
- Prąd Znamionowy: Aparat posiada prąd znamionowy wynoszący 100 A, co pozwala na skuteczne odłączanie zasilania w obwodach o dużym obciążeniu.
- Konstrukcja: Jest to konstrukcja trójbiegunowa (3P), umożliwiająca pracę w obwodach trójfazowych o napięciu znamionowym 400 V~.
- Kategoria Pracy: Kluczowym atutem jest kategoria pracy AC 23 A, która zgodnie z normą IEC 60947-3 definiuje zdolność aparatu do łączenia obciążeń o charakterze indukcyjnym, w tym silników i innych urządzeń o ciężkim rozruchu. Rozłącznik jest również zdolny do pracy w kategorii AC 22 A.
- Wytrzymałość Zwarciowa: Aparat posiada imponującą wytrzymałość na prądy zwarciowe wynoszącą 25 kA, co gwarantuje najwyższy poziom bezpieczeństwa i ciągłość pracy instalacji w sytuacjach awaryjnych.
- Wskaźnik Stanu Styków: Wyposażony jest w mechaniczny wskaźnik rzeczywistego stanu styków głównych. Kolor czerwony jednoznacznie sygnalizuje styki zwarte (obwód zamknięty), natomiast kolor zielony potwierdza bezpieczne rozłączenie styków (obwód otwarty).
- Ergonomia i Identyfikacja: Dźwignia załączająca w kolorze czerwonym pozwala na szybką lokalizację aparatu w rozdzielnicy, co jest kluczowe w sytuacjach wymagających natychmiastowej interwencji.
- Modułowość: Szerokość urządzenia wynosi 4,5 modułu (gdzie 1 moduł to 17,5 mm), co przekłada się na optymalne wykorzystanie przestrzeni na szynie montażowej. Należy zarezerwować 78,75 mm wolnego miejsca na szynie TH35.
- Możliwości Przyłączania: Aparat może być przyłączany za pomocą przewodów Cu lub szyn sztyftowych, zarówno od góry, jak i od dołu.
- Ochrona IP: Zapewnia ochronę przed ciałami stałymi większymi niż 12,5 mm (ochrona przed dostępem palców), co odpowiada klasie IP20 zgodnie z normą IEC/EN 60529.
- Aspekty Środowiskowe: Produkt spełnia wymogi dotyczące substancji chemicznych i został wytworzony w sposób przyjazny dla środowiska.
Zgodność z Normami
Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta określa wymagania dotyczące rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, zapewniając, że urządzenie spełnia najwyższe standardy w zakresie izolacji bezpiecznej oraz trwałości mechanicznej i elektrycznej. Dzięki kategorii AC 23 A, użytkownik ma pewność, że rozłącznik poradzi sobie z częstym manewrowaniem prądami roboczymi w warunkach przemysłowych.
Obszary Zastosowania
Rozłącznik FRX 403 100A znajduje szerokie zastosowanie w sektorze B2B, w tym w budownictwie przemysłowym, komercyjnym oraz w zaawansowanych systemach automatyki budynkowej. Idealnie sprawdza się jako:

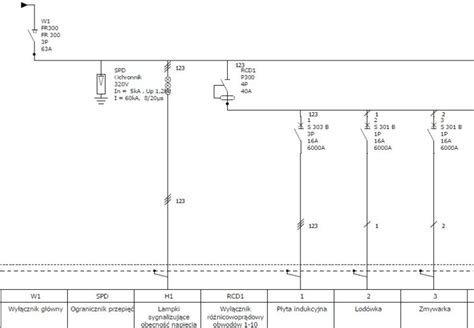

- Główny wyłącznik zasilania w rozdzielnicach piętrowych i głównych.
- Aparat izolacyjny dla poszczególnych sekcji maszynowych i linii produkcyjnych.
- Element zabezpieczający w układach sterowania, wymagający pewnego odcięcia napięcia na czas prac konserwacyjnych.
- Rozłącznik w instalacjach fotowoltaicznych i systemach zasilania gwarantowanego (UPS) po stronie AC.
Wskazówki Montażowe i Możliwości Rozbudowy
Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Rozłącznik jest przystosowany do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na:
- Moment Dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów.
- Akcesoria: Konstrukcja aparatu umożliwia doposażenie go w dodatkowe styki pomocnicze, wyzwalacze wzrostowe lub podnapięciowe oraz napędy z serii DX3, co znacząco rozszerza funkcjonalność systemu. Możliwość wyzwalania z przyłączonym wyposażeniem sterującym (wyzwalaczem wzrostowym lub podnapięciowym) dodatkowo zwiększa elastyczność zastosowań.
Często Zadawane Pytania (FAQ)
Czy rozłącznik FRX 403 może być używany jako wyłącznik główny?
Tak, dzięki prądowi znamionowemu 100 A i wysokiej wytrzymałości zwarciowej 25 kA, doskonale pełni rolę głównego aparatu rozłączającego w rozdzielnicach modułowych.
Co oznacza kategoria AC 23 A?
Jest to kategoria użytkowania określająca zdolność do łączenia obciążeń silnikowych lub innych obciążeń o dużej indukcyjności. Jest to kategoria bardziej wymagająca niż standardowa AC 22 A, co świadczy o wysokiej wytrzymałości rozłącznika.
