Zaciski na węże strażackie: Rodzaje i zastosowanie

Zaciski na węże służą do mocowania i uszczelniania węży na złączkach, zapewniając niezawodność i bezpieczeństwo systemów dostarczania płynów. Odgrywają one kluczową rolę w systemach hydraulicznych i rurociągach przemysłowych, mocując wąż do złączki i zapobiegając wyciekom cieczy.

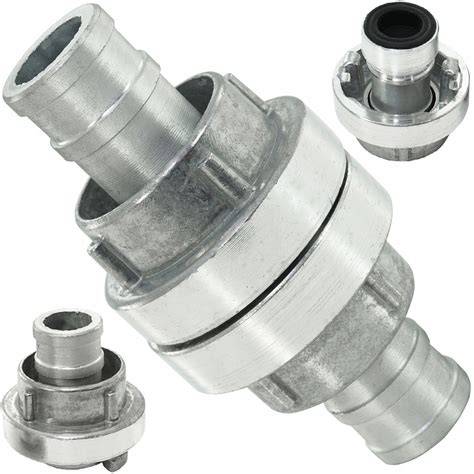

Złączki STORZ - specjalistyczne połączenia dla węży

Złącza STORZ to specjalistyczne akcesoria służące do łączenia węży strażackich z innymi elementami systemu wodnego, takimi jak pompy, hydranty, dysze czy inne przewody i rury. Zapewniają one szybkie i pewne połączenie, co jest niezwykle ważne w sytuacjach awaryjnych, takich jak gaszenie pożarów. System złączy STORZ został wymyślony w 1882 roku przez inżyniera Carla Augusta Guido Storza i opatentowany w 1893 roku (nr patentu US489107 A).

Charakterystyka i budowa złączy STORZ

• Złącze STORZ jest przeznaczone głównie do łączenia przewodów elastycznych.
• Łączenie odbywa się za pomocą haków zaciskających z kołnierzem podczas obrotu.
• Wewnątrz złącza znajduje się uszczelka, która gwarantuje szczelność.
• Do całkowitego zamknięcia złączy używa się kluczy hakowych, dostępnych w kilku rozmiarach.
• Do połączenia dwóch złączy potrzebne jest ćwierć obrotu, co zapewnia solidne i bezpieczne połączenie.
• Złącza STORZ z powodzeniem zastępują połączenia gwintowane dzięki możliwości szybkiego łączenia przy zachowaniu szczelności.
• Mogą pracować na podciśnienie i ciśnienie do 16 bar.
• W Polsce złącza STORZ są potocznie nazywane złączami strażackimi lub hydrantowymi.
• Charakteryzują się konstrukcją symetryczną - nie posiadają części żeńskiej i męskiej.
• Rozmiary złączy określa się rozstawem zaczepów (haków). Do połączenia dwóch złączy STORZ należy dobrać je tak, aby miały ten sam rozstaw zaczepów.
• W sytuacji, gdy konieczne jest połączenie złączy o różnych rozstawach zaczepów, należy użyć złącza redukcyjnego.

Materiały wykonania złączy STORZ

Złącza STORZ z aluminium produkowane są metodą odlewania lub kucia. Złącza z aluminium kutego wykazują większą odporność na uderzenia, a ich zaczepy są bardziej odporne na zrywanie, co pozwala na mocniejsze zaciśnięcie i pewniejsze połączenie.

Zastosowanie złączy STORZ

Ze względu na swoje właściwości, złącza STORZ znalazły szerokie zastosowanie w pożarnictwie oraz wielu gałęziach przemysłu, często są stosowane w cysternach, które przewożą różnego rodzaju ciecze ropopochodne, kwasy, wodę lub fekalia. W kontekście systemów nawadniania, złączki do węży strażackich pełnią kluczową rolę w zapewnieniu efektywności i elastyczności całej instalacji. Umożliwiają łączenie różnych odcinków węży - przedłużanie ich lub rozdzielanie, dają możliwość podłączania do pomp i hydrantów, a także szybką zmianę konfiguracji w celu dostosowania do bieżących potrzeb.

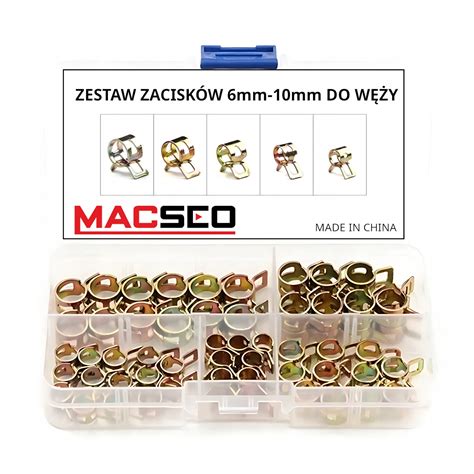

Rodzaje zacisków na węże strażackie

Istnieje wiele rodzajów zacisków na węże, które różnią się konstrukcją, materiałem i zastosowaniem. Wybór odpowiedniego typu zacisku jest niezbędny dla bezpieczeństwa i funkcjonalności całej instalacji.

Obejmy śrubowe (opaski śrubowe)

Obejma śrubowa to zacisk, który wymaga dokręcenia śruby w zamku przegubowym w celu zamknięcia. Do montażu potrzebne są podstawowe narzędzia, takie jak klucz sześciokątny lub płaski śrubokręt. Opaski śrubowe są dostępne w kilku wersjach, które różnią się konstrukcją, rozmiarem oraz materiałem produkcji.

Budowa obejmy śrubowej

Obejma śrubowa jest zbudowana z dwóch głównych elementów:

• Zamknięcia przegubowego: w jego skład wchodzą m.in. sworznie i śruba.
• Taśmy: posiada wywinięte brzegi, co zapobiega uszkodzeniu powierzchni węża.

Parametry obejm śrubowych

Głównymi parametrami tego typu obejm są średnica minimalna i maksymalna oraz szerokość taśmy. Średnica określa, czy produkt pasuje na dany wąż.

Rodzaje materiałów obejm śrubowych

Opaski śrubowe są dostępne w różnych wersjach materiałowych:

• W1 (całość ze stali ocynkowanej): najtańsza odmiana, cechuje się dobrą wytrzymałością i odpornością na korozję.
• W2 (taśma i zamek ze stali nierdzewnej, śruba i wałki ze stali ocynkowanej): wersja o zwiększonej odporności na korozję.
• W4 (całość ze stali nierdzewnej): droższa, ale bardzo odporna na korozję i nadająca się do większości zastosowań.
• W5 (całość ze stali nierdzewnej AISI 316): najdroższa opaska śrubowa, wyróżnia się wyjątkowo wysoką odpornością na korozję, nawet w kontakcie z substancjami bardzo korozyjnymi.

Montaż obejm śrubowych

Montaż obejm śrubowych przebiega w kilku krokach:

1. Wyczyść i wysusz powierzchnię węża.
2. Nałóż obejmę na wąż.
3. Wsuń w wąż końcówkę instalacji (bądź złącza).
4. Dokręć śrubę za pomocą klucza sześciokątnego lub płaskiego śrubokręta (unikaj narzędzi pneumatycznych, ponieważ przekroczenie wartości momentu docisku może poskutkować wygięciem obudowy śruby).

Zaciski ślimakowe

Zaciski ślimakowe, zwane również zaciskami jubilee, posiadają mechanizm działania oparty na śrubie z gwintem spiralnym lub kole ślimakowym, które znajduje się w zacisku. Po przekręceniu, śruba działa jak ślimak, ciągnąc gwint opaski. Mechanizm ten zapewnia dużą siłę docisku i sprawdza się w najcięższych zastosowaniach. Zaciski są dostępne w wersji ze stali nierdzewnej lub stali. Idealne rozwiązanie w przypadku ograniczonej przestrzeni, zaprojektowane z myślą o zapewnieniu bezpiecznego i hermetycznego uszczelnienia w zastosowaniach o większej średnicy, zwłaszcza w miejscach narażonych na duże drgania.

Zaciski z oczkami (uchwyty zatrzaskowe)

Zaciski z oczkami, czasami nazywane uchwytami zatrzaskowymi, posiadają zapadkową blokadę ząbków, która zapewnia mocne i bezpieczne mocowanie. Można je instalować ręcznie i dociskać szczypcami w celu dokręcenia. Zazwyczaj są wykonane z plastiku, a nylon jest znakomitym wyborem ze względu na swoją wytrzymałość i elastyczność, ułatwiającą zamykanie.

Wzmocnione obejmy do węży GBS

Obejmy GBS (Głowica Bezpiecznego Ściskania) to profesjonalne opaski zaciskowe charakteryzujące się konstrukcją mostkową, która zapewnia niespotykaną siłę zacisku. Są rekomendowane do najbardziej wymagających aplikacji, zwłaszcza w przypadku węży ssawnych o większych kalibrach, stosowanych w systemach przeciwpożarowych, przemyśle wydobywczym, budowlanym oraz rolniczym.

Zaciski Quick Fist

Uchwyty Quick Fist to gumowe uchwyty przeznaczone do mocowania przedmiotów o różnych średnicach. Wyróżniają się elastycznością i łatwością montażu.

• Uchwyt Quick Fist Mini: umożliwia zamocowanie przedmiotu o średnicy 13-25 mm.
• Gumowy uchwyt Quick Fist Go-Between: umożliwia zamocowanie przedmiotu o średnicy 44-73 mm.
• Uchwyt Quick Fist 3': umożliwia zamocowanie przedmiotu o średnicy 70-90 mm.
• Uchwyt Quick Fist Super: umożliwia mocowanie sprzętu o średnicy 65-244 mm.
• Quick Fist XL: umożliwia mocowanie sprzętu o średnicy do 380 mm lub 760 mm w linii prostej.
• Quick Fist Long Arm: umożliwia zamocowanie przedmiotu o średnicy 14-113 mm.

Zacisk do rur PE przerywacz przepływu 10-63 mm (ocynkowany)

To profesjonalny zacisk do rur PE, umożliwiający szybkie i bezpieczne prace na czynnym rurociągu pod ciśnieniem. Dzięki zastosowaniu dwóch walców, zacisk pozwala na precyzyjne zamknięcie rury, uwzględniając jej grubość ścianki. Poprzez obrót uchwytu w górnej części urządzenia, zacisk stopniowo zamyka rurę aż do całkowitego przerwania przepływu. Ergonomiczna rączka, zakończona dwoma kulkami, zapewnia wygodną obsługę. Konstrukcja zacisku umożliwia pełną kontrolę nad prędkością zaciskania i otwierania. Lekka stalowa rama i kompaktowa budowa sprawiają, że zacisk jest łatwy w transporcie i wygodny w użyciu.

Wybór odpowiednich zacisków

Dobór właściwych obejm bezpośrednio wpływa na jakość mocowania, a także całej instalacji. Niezawodność instalacji hydraulicznych i pneumatycznych zależy od jakości połączeń, dlatego wybór odpowiednich elementów mocujących jest kluczowy dla zapewnienia szczelności i bezpieczeństwa eksploatacji.

Kluczowe aspekty wyboru zacisków

Przy wyborze zacisków należy uwzględnić kilka kluczowych aspektów:

1. Średnica zewnętrzna węża: Najpierw należy znać średnicę zewnętrzną węża. Zmierz średnicę zewnętrzną węża i zamontuj za pomocą suwmiarki. Wybierz zacisk, którego średnica będzie odpowiednia w pozycji środkowej regulacji.
2. Warunki środowiskowe: Środowisko, w którym używany jest wąż, wpływa na wybór materiału, z którego wykonany jest zacisk.
   • W suchym, niekorozyjnym środowisku: zaciski ze stali węglowej są ekonomicznym wyborem.
   • W wilgotnych, korozyjnych środowiskach (np. zakłady chemiczne, przemysł morski, spożywczy i farmaceutyczny): bardziej odpowiednie są zaciski ze stali nierdzewnej (SS304 i SS316), zapewniające długotrwałą odporność na rdzę.
   • Instalacje z przepływem kwasu: stal kwasoodporna jest najlepszym wyborem.
   • Praca w warunkach krytycznych (narażonych na korozję, wysoką temperaturę, czy działanie pary): stal nierdzewna jest idealna.
3. Ciśnienie robocze: Zbyt wysokie ciśnienie robocze może uszkodzić zacisk. Wymaganą nośność zacisku należy określić na podstawie masy rury, masy medium wewnętrznego oraz ciśnienia zewnętrznego, jakie może on wytrzymać. Zaciski plastikowe są odpowiednie do niskich ciśnień, natomiast metalowe i ze stali nierdzewnej do średnich i wysokich ciśnień.
4. Temperatura:
   • W środowiskach o wysokich temperaturach: należy wybierać zaciski z materiałów odpornych na wysokie temperatury, takich jak stal nierdzewna (do +210°C dla pary nasyconej i do +120°C dla wody).
   • W środowiskach o niskich temperaturach: należy wziąć pod uwagę wytrzymałość materiału zacisku w niskich temperaturach, aby zapobiec kruchości i uszkodzeniom.
5. Materiał węża: Obejmy z polioksymetylenu są kompatybilne z wieloma rodzajami węży, w tym PCV, PU, gumą i silikonem. Stal nierdzewna i ocynkowana są materiałami przeznaczonymi wyłącznie do zacisków do węży gumowych.
6. Rodzaj kroćca: Dobór zacisku zależy również od rodzaju kroćca, na który nakładany jest wąż. Zaciski ślimakowe są doskonałe do końcówek gwintowanych.

Zalecane rozmiary zacisków

Poniżej znajduje się część normy SAE dla opasek ślimakowych węży typu F:

• Wąż 1/2 cala: zacisk do węży SAE 6.
• Wąż 3/4 cala: opaska zaciskowa do węży o rozmiarze 12.
• Wąż 1 cala: opaska o wielkości 16.

Bardzo duże opaski zaciskowe do węży ze stali nierdzewnej są dostępne w przypadku większych podzespołów.

Zastosowania zacisków na węże strażackie w różnych branżach

Zaciski na węże są niezastąpione w wielu sektorach przemysłu i codziennym użytkowaniu.

Węże strażackie i ich zastosowanie

Wąż strażacki to specjalistyczny sprzęt używany głównie przez strażaków do gaszenia pożarów. Charakteryzuje się wysoką wytrzymałością na ciśnienie, odpornością na ścieranie i uszkodzenia mechaniczne. Jest zaprojektowany tak, aby mógł pracować pod wysokim ciśnieniem, dostarczając wodę na duże odległości i wysokości. Wykonany jest z bardziej wytrzymałych materiałów, odpornych na przebicia oraz zginanie. Ponadto, węże strażackie mają większą średnicę, co pozwala na przepływ większej ilości wody w krótszym czasie. Choć główną funkcją węży strażackich jest gaszenie pożarów, mogą być również używane do transportu wody oraz nawadniania dużych obszarów rolnych, plantacji czy ogrodów, napełniania zbiorników wodnych czy przepompowywania wody z jednego miejsca do drugiego. Sprawdzają się również w sytuacjach awaryjnych, np. w momencie wystąpienia suszy.

Zastosowania w instalacjach domowych

W instalacjach domowych należy stosować obejmy odporne na korozję, takie jak te wykonane ze stali nierdzewnej lub ocynkowanej. Obejmy zaciskowe lub zaciski z oczkami to niezawodne rozwiązanie w branży hydraulicznej.

Zaciski do węży ogrodowych

Do ogrodnictwa, kształtowania krajobrazu i ogrodnictwa wewnętrznego można wybierać spośród różnych materiałów na opaski zaciskowe, w tym tworzyw sztucznych. Jednak w przypadku zastosowań zewnętrznych należy wziąć pod uwagę trwałość i żywotność opaski. W zależności od swoich właściwości i funkcji, opaski zaciskowe druciane, opaski zaciskowe z gwintem T-Bolt oraz opaski zaciskowe z przekładnią ślimakową są dobrym wyborem dla branży ogrodniczej.

Opaski zaciskowe do węży samochodowych

Wybór odpowiedniego zacisku do zastosowań motoryzacyjnych jest kluczowy. Aby uzyskać szczegółowe porady, zapoznaj się z instrukcją obsługi pojazdu lub zasięgnij porady specjalisty motoryzacyjnego.

Zastosowania przemysłowe

W dziedzinie armatury przemysłowej, gdzie kluczowa jest absolutna szczelność i odporność na trudne warunki środowiskowe, oferta skupia się na produktach o podwyższonej specyfikacji technicznej, przeznaczonych do profesjonalnych zastosowań. Wzmocnione zaciski do węży ssawnych i tłocznych są projektowane tak, aby sprostać wyzwaniom związanym z transportem mediów ściernych lub agresywnych chemicznie, a także tam, gdzie wymagana jest długotrwała eksploatacja bez częstych konserwacji.

Profesjonalne opaski zaciskowe GBS oraz inne wzmocnione obejmy do węży, wymagają użycia odpowiednich narzędzi, aby zapewnić równomierne i mocne dociśnięcie, co jest niezbędne, aby połączenie wytrzymało wysokie ciśnienie tłoczenia lub silne podciśnienie ssania, charakterystyczne dla pracy motopomp. Dostępne zaciski do węży ssawnych i tłocznych są specjalnie profilowane, minimalizując ryzyko powstania punktowych naprężeń, które mogłyby doprowadzić do pęknięcia materiału lub rozszczelnienia układu. Wybierając zaciski do węży ssawnych i tłocznych, należy zawsze postawić na sprawdzone rozwiązania, które gwarantują długotrwałą i bezawaryjną pracę, szczególnie w przypadku profesjonalnych zastosowań.

Narzędzia do montażu zacisków

Klucz dynamometryczny to najlepsze narzędzie do instalacji zacisku węży, choć sprawdzi się również śrubokręt. Należy przestrzegać specyfikacji momentu obrotowego zacisku podanego w calach przez producenta zacisku.

Konserwacja i ponowne użycie zacisków

Obejmy śrubowe nadają się do ponownego użytku. Jednak zanim zastosuje się je powtórnie, należy sprawdzić, czy nie posiadają wyraźnych oznak zużycia, rdzy lub korozji. Jeśli zauważy się, że nie są w dobrym stanie, dla bezpieczeństwa należy zamontować nowe opaski.
