Budynki, szczególnie te użyteczności publicznej oraz obiekty produkcyjne i magazynowe, są często wyposażone w różnego rodzaju środki gaśnicze. Oprócz gaśnic, kluczową rolę odgrywają hydranty wewnętrzne (a dokładniej węże z prądownicą), które umożliwiają szybkie podjęcie działań gaśniczych jeszcze przed przybyciem jednostek Państwowej Straży Pożarnej. Ich sprawność i dostępność są niezwykle istotne, gdyż w przypadku pożaru o większych rozmiarach, gaśnica może okazać się niewystarczająca. Hydranty wewnętrzne są urządzeniami służącymi do poboru wody z sieci wodociągowej podczas akcji gaśniczej i stanowią ważny element ochrony przeciwpożarowej budynków.
Niezależnie od typu, każdy system przeciwpożarowy musi być zgodny z przepisami - zarówno na etapie projektowania, jak i użytkowania. W praktyce oznacza to obowiązek zapewnienia odpowiednich warunków technicznych i eksploatacyjnych, przechowywania dokumentacji przeglądów, wydajności wodnej oraz aktualnych certyfikatów dopuszczenia do stosowania.
Obowiązek Stosowania Hydrantów Wewnętrznych w Halach Produkcyjnych i Magazynowych
Instalacja hydrantowa w hali produkcyjnej lub magazynowej to nie jest dodatek do hali, lecz proces, który na pierwszy rzut oka wydaje się dość przewidywalny, jednak w praktyce często zaskakuje inwestorów. Obowiązek stosowania hydrantów wewnętrznych w tego typu obiektach wynika bezpośrednio z przepisów ochrony przeciwpożarowej, które niestety nie są intuicyjne. Kluczowe dla określenia wymagań są dwa parametry: gęstość obciążenia ogniowego oraz powierzchnia strefy pożarowej.
Hydranty wewnętrzne DN52 dla pomieszczeń produkcyjnych i magazynowych stają się obowiązkowe, gdy gęstość obciążenia ogniowego przekracza 500 MJ/m² i jednocześnie wydzielona przestrzeń pożarowa jest większa niż 200 m². Wystarczy również, że w obrębie hali pojawi się pomieszczenie o powierzchni powyżej 100 m² i bardzo wysokim obciążeniu ogniowym (powyżej 1000 MJ/m²), aby również pojawił się obowiązek ich zastosowania.
Typy Hydrantów Wewnętrznych i Ich Zastosowanie
Hydranty wewnętrzne oznacza się symbolami DN25, DN33 oraz DN52. Rozporządzenie wyróżnia też zawór 52, czyli punkt poboru wody bez wyposażenia w wąż pożarniczy.
- Hydranty DN25: Stosuje się je w określonych strefach ZL (zagrożenia ludzi), zależnie od kategorii zagrożenia ludzi, powierzchni strefy pożarowej i wysokości budynku. W biurach zazwyczaj wystarczają mniejsze hydranty 25.
- Hydranty DN33: Muszą być stosowane w garażach jednokondygnacyjnych zamkniętych mających więcej niż 10 stanowisk postojowych oraz w garażach wielokondygnacyjnych. Warto o nim wspomnieć jako o rozwiązaniu pośrednim.
- Hydranty DN52: W obiektach przemysłowych standardem są hydranty wewnętrzne DN52. To rozwiązanie zostało zaprojektowane z myślą o dużych przestrzeniach oraz wysokim potencjale rozwoju pożaru. Hydrant DN52 wyposażony jest w wąż o średnicy 52 mm, zazwyczaj o długości 20 lub 30 metrów, oraz odpowiednio dobraną końcówkę (prądownicę), co pozwala na skuteczne działanie w rozległych halach.
Minimalna wydajność dla modelu DN52 musi wynosić 2,5 dm³/s przy odpowiednim ciśnieniu. Z punktu widzenia inwestora wybór urządzenia nie jest tylko decyzją techniczną, ma on bezpośredni wpływ na projekt całej instalacji przeciwpożarowej - od średnic przewodów, przez wymagane ciśnienia, aż po sposób zasilania instalacji. Często w tej samej sekcji, gdzie zamontowany jest hydrant, znajduje się także gaśnica, co pozwala na błyskawiczną reakcję.
Prawidłowe Rozmieszczenie i Zasięg Hydrantów
Rozmieszczenie hydrantów nie jest dowolne. Przepisy wskazują jasno, że powinny być one instalowane przy drogach komunikacji ogólnej - szczególnie w miejscach, które mają kluczowe znaczenie z punktu widzenia ewakuacji i dostępu. Powinny być one instalowane przy drogach komunikacji ogólnej, szczególnie przy wejściach, klatkach schodowych i wyjściach ewakuacyjnych. Ważna jest również odległość do najbliższego wyjścia ewakuacyjnego, która musi być zgodna z przepisami. W przepisach wskazano m.in., że hydranty wewnętrzne muszą być rozmieszczone w taki sposób, aby zasięg węża obejmował całe piętro budynku, a podczas akcji gaśniczej nie powinno być problemu z doprowadzeniem węża w miejsce pożaru i dosięgnięciem ognia strumieniem wody.
Częste Błędy w Rozmieszczeniu i Efektywny Zasięg
W praktyce bardzo często dochodzi do sytuacji, w której hydranty są rozmieszczone poprawnie "na papierze", ale ich realne wykorzystanie w układzie hali jest utrudnione. Wynika to z braku koordynacji między projektem instalacji a rzeczywistym układem funkcjonalnym obiektu. Jednym z najczęściej popełnianych błędów jest niewłaściwe założenie dotyczące tego, jaki jest efektywny zasięg hydrantu.
W teorii sprawa wydaje się prosta: zasięg poziomy hydrantu 52 (DN52) wynosi zazwyczaj 20 m węża (maksymalna długość węża płasko składanego) plus 10 m, które stanowi efektywny zasięg rzutu prądów gaśniczych. Oznacza to, że jeden hydrant powinien zabezpieczać promień około 30 m od miejsca jego montażu, obejmując całą powierzchnię chronionej strefy. Zgodnie z wymaganiami każdy punkt w hali musi znajdować się w zasięgu urządzenia. Jeśli projekt jest zbyt optymistyczny, na etapie odbioru może się okazać, że potrzebna będzie dodatkowa gaśnica lub kolejny punkt czerpalny wody, aby uzyskać pozytywny odbiór strażacki. W niektórych przypadkach dopuszcza się zastosowanie dodatkowego węża, szczególnie tam, gdzie odległości do wyjść ewakuacyjnych są większe.
Zasilanie i Wykonanie Instalacji Hydrantowej
Instalacja hydrantowa musi spełniać konkretne wymagania techniczne, które bezpośrednio wpływają na jej skuteczność. Minimalna wydajność dla hydrantów DN52 wynosi 2,5 dm³/s, a ciśnienie na zaworze odcinającym hydrantu nie może być niższe niż 0,2 MPa. Ciśnienie na zaworze 52, położonym najniekorzystniej ze względu na wysokość i opory hydrauliczne, powinno zapewniać wydajność określoną w przepisach.
Istotne jest również zapewnienie możliwości jednoczesnego poboru wody z więcej niż jednego hydrantu na danej kondygnacji budynku. W zależności od wielkości i charakteru obiektu może to być jeden, dwa, a w większych halach nawet cztery hydranty działające równocześnie. To sprawia, że instalacja staje się precyzyjnie zaprojektowanym systemem technicznym.
Źródło Zasilania i Materiały
Aby instalacja hydrantowa działała prawidłowo, musi mieć zapewnione odpowiednie źródło zasilania. Podstawą jest możliwość bezpośredniego poboru wody z sieci wodociągowej, jednak jeśli parametry miejskie są niewystarczające, konieczne jest zastosowanie zbiorników zapasu wody wraz z pompami. Jest to jeden z tych elementów, które często są pomijane na etapie wstępnych kalkulacji kosztów.
Oprócz samego projektu równie istotny jest sposób wykonania instalacji. Przewody muszą być wykonane z odpowiednich materiałów, najczęściej stali ocynkowanej lub czarnej, oraz zabezpieczone przed uszkodzeniami mechanicznymi. W większych systemach wymagane jest również wykonanie instalacji w układzie obwodowym, co zapewnia doprowadzenie wody z więcej niż jednego kierunku. Zasilanie hydrantów wewnętrznych musi być zapewnione co najmniej przez 1 godzinę. W nieogrzewanych budynkach lub ich częściach przewody zasilające instalacji wodociągowej przeciwpożarowej należy zabezpieczyć przed możliwością zamarznięcia.

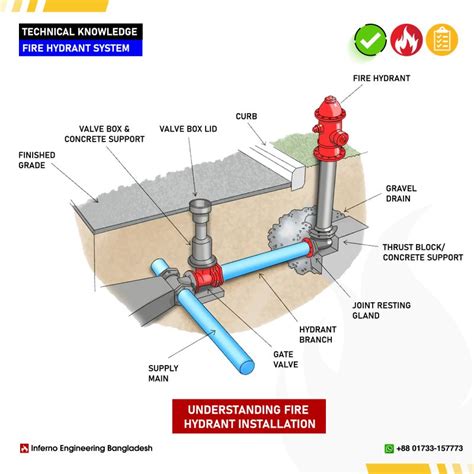

How Are Fire Hydrants Installed?
Przeglądy, Konserwacja i Sprawność Hydrantów
Zgodnie z przepisami, sama budowa to nie wszystko - kluczowy jest regularny przegląd techniczny i konserwacja. Wszystkie przeglądy techniczne, a także czynności konserwacyjne, zgodnie z aktualnymi przepisami (określonymi w Polskich Normach), powinny być zrealizowane zgodnie z instrukcją producenta. Przegląd nie powinien jednak odbywać się rzadziej niż raz w roku, uwzględniając w tym warunki otoczenia, a także zagrożenie pożarowe.
Warto również pamiętać, że każda gaśnica w hali również musi przechodzić okresowy przegląd oraz legalizację, aby w razie pożaru każda strefa pożarowa była realnie chroniona. Przeglądy powinny obejmować szczegółową kontrolę stanu technicznego urządzenia oraz funkcjonalności całego systemu, ocenę stanu technicznego oraz funkcjonalności systemu.
Kontrola Sprawności i Oznakowanie
Wykonanie przeglądu potwierdzane jest kontrolką badania hydrantu. Na koniec opracowywany jest protokół badania ciśnienia i wydajności, a także przeglądu i konserwacji. Niezwykle istotna jest również kwestia przeglądów technicznych. Minimum raz w roku hydranty muszą zostać sprawdzone pod kątem szczelności, wydajności wodnej, stanu węża i zaworu.
Przepisy prawa w zakresie ochrony przeciwpożarowej nie wskazują jednoznacznie, jak należy oznaczyć hydrant, który nie spełnia wymagań w zakresie wydajności. Zatem wydaje się być prawidłowym stwierdzeniem, że hydrant może być oznaczony jako: NIESPRAWNY lub USZKODZONY. Taki hydrant może być eksploatowany, ale dany obiekt wyposażony w ww. hydrant nie spełnia wymagań ochrony przeciwpożarowej.
Przykład naklejki: "Hydrant niesprawny - Zdatny do użycia w razie pożaru" należy rozumieć jako hydrant, do którego jest doprowadzona woda i w razie pożaru można go użyć, jednak nie spełnia on wymagań ochrony przeciwpożarowej. Oznakowanie ppoż powinno spełniać wymagania normy PN-EN ISO 7010:2012, choć tabliczki według poprzedniej normy - PN-92-N-01256-01 - nadal są ważne. W miejscach, gdzie montaż zwykłego znaku jest utrudniony, warto stosować oznakowanie przestrzenne 3D.
Szkolenie Personelu
Ważnym aspektem jest również kwestia przeszkolenia personelu. Nawet najlepszy sprzęt gaśniczy i nowoczesny hydrant nie spełnią swojej roli, jeśli pracownicy nie będą wiedzieli, jak sprawnie go uruchomić. Personel powinien być przeszkolony w obsłudze hydrantów, co minimalizuje ryzyko błędów w sytuacjach awaryjnych. Szkolenia powinny obejmować zarówno aspekt teoretyczny, jak i praktyczny w obsłudze urządzeń przeciwpożarowych.
Konsekwencje Niesprawności lub Zastawienia Hydrantów
Zgodność z przepisami prawnymi dotyczącymi hydrantów wewnętrznych to nie tylko kwestia formalności, ale przede wszystkim bezpieczeństwa użytkowników budynku. Trzymanie się określonych norm i wytycznych minimalizuje ryzyko wystąpienia poważnych awarii lub problemów technicznych, które mogłyby obniżyć skuteczność systemu przeciwpożarowego. Montaż hydrantów powinien być wykonany tak, aby dostęp do nich nie był utrudniony przez meble czy innego rodzaju przeszkody.
Nieprzestrzeganie przepisów może prowadzić do licznych konsekwencji. Na właściciela nieruchomości może zostać nałożony mandat w zależności od rodzaju i typu użyteczności obiektu. Władze administracyjne takie jak starostwa czy urzędy mogą nie wydać zgody na imprezy masowe i inne tego typu wydarzenia. Przede wszystkim jednak brak zgodności z przepisami, w tym zastawienie hydrantu, może narazić na niebezpieczeństwo osoby przebywające w budynkach objętych ochroną przeciwpożarową.
Hydranty w Istniejących (Starych) Obiektach
Co zrobić w sytuacji, gdy budynek jest stary i nie posiada hydrantów? Ich brak może stanowić naruszenie przepisów, jednak nie zawsze tak jest. Jeżeli obiekt został wybudowany zgodnie z przepisami obowiązującymi w czasie jego powstania i nie był istotnie przebudowywany ani nie zmieniono jego sposobu użytkowania, może on funkcjonować bez hydrantów. W przypadku, gdy wykonanie instalacji hydrantowej jest niemożliwe ze względów technicznych lub ekonomicznych, konieczne jest sporządzenie ekspertyzy technicznej przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych.
Ekspertyza taka musi zostać uzgodniona z właściwym miejscowo komendantem wojewódzkim PSP, i to w odniesieniu do rozwiązań zamiennych dla wskazanych przepisów rozporządzenia. W jej ramach wskazuje się rozwiązania zamienne, które muszą zapewniać równoważny poziom bezpieczeństwa pożarowego.
Hydranty Zewnętrzne: Uzupełnienie Systemu Ochrony Przeciwpożarowej

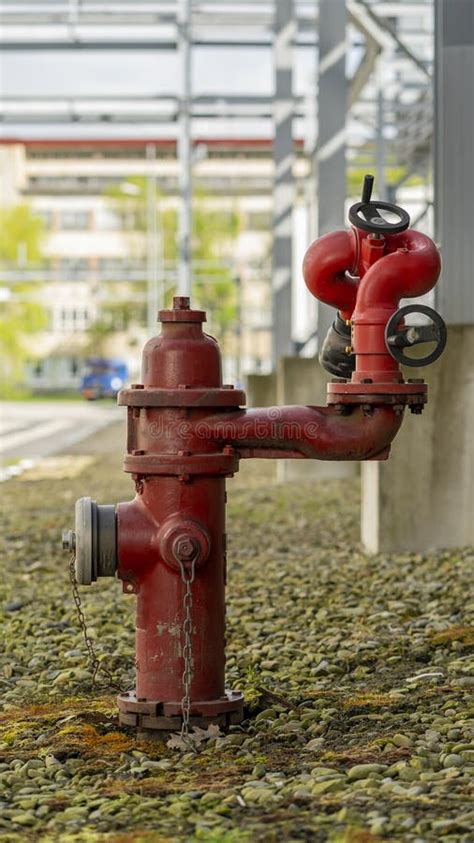

Podczas gdy hydranty wewnętrzne chronią przestrzeń w budynku, hydrant zewnętrzny odpowiada za bezpieczeństwo na terenach wokół obiektu. Są to zazwyczaj charakterystyczne, czerwone słupki montowane na trawnikach, parkingach, poboczach dróg czy placach manewrowych. Przeciwpożarowe zaopatrzenie w wodę wymagane jest dla wielu typów zabudowy, w tym dla budynków użyteczności publicznej, budynków wielorodzinnych oraz obiektów produkcyjnych i magazynowych. Hydranty zewnętrzne oznacza się najczęściej jako DN80 oraz DN100.
Powinien być on zainstalowany w odległości nie większej niż 75 metrów od chronionego budynku oraz znajdować się w miejscu łatwo dostępnym - tak dla straży pożarnej, jak i innych służb technicznych. Obowiązkowe jest również zapewnienie odpowiedniego ciśnienia i wydajności wodnej. Ich rozmieszczenie nie jest przypadkowe i powinno zapewniać skuteczne prowadzenie działań gaśniczych. Hydranty lokalizuje się zwykle wzdłuż dróg, w odległości nie większej niż 15 metrów od ich krawędzi oraz w odległości od 5 do 75 metrów od chronionego obiektu.
Za zapewnienie odpowiedniego zaopatrzenia w wodę do celów przeciwpożarowych odpowiada gmina. W sytuacji, gdy w pobliżu istnieje sieć wodociągowa, ale nie jest ona doprowadzona do danego obiektu, możliwa jest jej rozbudowa. Jeżeli na danym terenie nie ma sieci wodociągowej, konieczne jest zastosowanie rozwiązań alternatywnych, takich jak budowa zbiorników przeciwpożarowych, wykorzystanie naturalnych zbiorników wodnych lub studni. W przypadku starszych budynków, które nie są wyposażone w hydranty zewnętrzne, decyzję o konieczności ich instalacji podejmuje rzeczoznawca do spraw zabezpieczeń przeciwpożarowych w porozumieniu z Państwową Strażą Pożarną.
Dbanie o ich stan techniczny to nie tylko obowiązek formalny, ale też realna konieczność. Zbyt często zdarza się, że urządzenia te są zastawiane przez zaparkowane pojazdy, zasłonięte roślinnością lub - co gorsza - zdewastowane. W miejscach, gdzie estetyka przestrzeni lub ograniczenia urbanistyczne uniemożliwiają zastosowanie tradycyjnych hydrantów słupowych, stosuje się mniej widoczne alternatywy. Tego typu urządzenia są bardziej narażone na zalanie, zanieczyszczenia i uszkodzenia mechaniczne.
Podstawy Prawne i Odpowiedzialność
Przepisy prawne dotyczące hydrantów wewnętrznych regulują szereg istotnych kwestii, które mają zapewnić bezpieczeństwo budynków oraz ich użytkowników. W Polsce za nadzór nad przepisami ma zastosowanie między innymi ustawa Prawo budowlane oraz akty wykonawcze takie jak Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U.2023.0.822 t.j. oraz Dz.U.2010.109.719).
Rozporządzenie to szczegółowo określa wymagania dla instalacji wodociągowych przeciwpożarowych, w tym:
- Wymogi dotyczące ciśnienia i wydajności na zaworze odcinającym hydrantu wewnętrznego (§ 22).
- Warunki zasilania instalacji wodociągowej przeciwpożarowej, w tym dla budynków wysokich (§ 24).
- Wymagania dla przewodów instalacji, z której pobiera się wodę do gaszenia pożaru, w tym ich zabezpieczenie przed zamarznięciem oraz możliwość odłączania poszczególnych części (§ 25).
- Szczegółowe wymagania dla pompowni przeciwpożarowych (§ 26, odsyłający do Rozporządzenia MSWiA z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych).
Należy podkreślić, że odpowiedzialność za stan techniczny hydrantów spoczywa na właścicielu lub zarządcy obiektu. Samo zainstalowanie hydrantu nie wystarcza - konieczne jest ciągłe dbanie o jego sprawność, dostępność i zgodność z aktualnymi przepisami. Instalacja hydrantowa w hali produkcyjnej wpływa na praktycznie każdy aspekt inwestycji: oddziałuje na projekt, wymusza określone rozwiązania przestrzenne i techniczne, wpływa na koszt oraz ma znaczenie dla harmonogramu, ponieważ jej uzgodnienie i odbiór są niezbędne do zakończenia inwestycji. Hydranty, choć często niedostrzegane w codziennym otoczeniu, w rzeczywistości pełnią kluczową funkcję w systemie bezpieczeństwa pożarowego. Ich rola wykracza daleko poza symboliczne znaczenie czerwonego zaworu, to urządzenia, od których sprawności i dostępności może zależeć przebieg akcji ratunkowej, ochrona mienia, a nawet ludzkie życie. Od właścicieli, zarządców budynków oraz projektantów wymagane jest nie tylko umiejscowienie hydrantów w odpowiednich miejscach, ale także zapewnienie ich zgodności z obowiązującymi normami technicznymi, odpowiednia konserwacja oraz gotowość do natychmiastowego użycia.
