Zegary LED, dzięki swojej czytelności, trwałości i zaawansowanym funkcjonalnościom, stanowią kluczowy element wyposażenia wielu placówek, w tym remiz strażackich oraz innych obiektów przemysłowych. Oferują one nie tylko precyzyjne odmierzanie czasu, ale także szereg innowacyjnych funkcji, które usprawniają codzienną pracę, zarządzanie harmonogramem oraz komunikację.
Kluczowe Cechy i Specyfikacja Produktów
Wyświetlacz i Wytrzymałość Konstrukcji

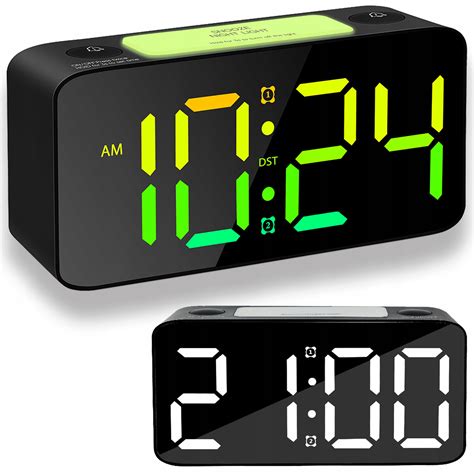

Zegary LED są wysoko cenione za doskonałą widoczność, co jest priorytetem w środowiskach, gdzie szybki i jednoznaczny odczyt czasu ma krytyczne znaczenie. Produkty cieszące się dużym zainteresowaniem często charakteryzują się podwyższoną szczelnością IP67, co gwarantuje ich odporność na trudne warunki środowiskowe, takie jak wnikanie pyłu czy wody. Standardowa wysokość cyfr, często wynosząca 15 cm, zapewnia doskonałą czytelność nawet z dużych odległości.
Systemy Sygnalizacji Akustycznej i Alarmy
Wiele nowoczesnych zegarów elektronicznych LED można wyposażyć w głośną syrenę przemysłową, dostępną w różnych wariantach głośności, na przykład 88 dB (o szczelności IP43) oraz 108 dB (o szczelności IP65). Dzięki temu zegar staje się integralnym systemem sygnalizatora przerw pracy, pełniącym efektywnie funkcję "zegara pracowniczego". Sygnalizator akustyczny, wykonany z odpornego mechanicznie tworzywa syntetycznego ABS, jest urządzeniem szczególnie przydatnym w zakładach pracy, magazynach przemysłowych, halach produkcyjnych oraz pozostałych zakładach, gdzie dźwiękowe informowanie pracowników pozwala na zachowanie dyscypliny podczas pracy. Jest to jedna z kluczowych opcji dodatkowych dla oferowanych zegarów diodowych.
Oświetlenie LED - oprawy ledowe Philips Ledinarie
Metody Zarządzania i Konfiguracji Zegarów
Lokalne Programowanie za Pomocą Pilota IR
- Pilot IR: Standardowe zarządzanie zegarami odbywa się często za pomocą pilota na podczerwień (IR). Każdy pilot posiada unikalny kod, co skutecznie zapobiega nieautoryzowanym zmianom ustawień przez osoby nieuprawnione. Pilot może być przypisany do kontroli jednego lub wielu zegarów. Może również służyć do wyzwalania czasu stopera/minutnika lub zmiany podstawowych opcji.
Zarządzanie Sieciowe (Ethernet/LAN)
Każdy nowoczesny zegar diodowy posiada wbudowany WEB PANEL, który jest dostępny poprzez sieć komputerową w dowolnej przeglądarce internetowej. Zarządzanie w ten sposób jest znacznie wygodniejsze niż za pomocą pilota IR i może odbywać się z poziomu komputera, tabletu, smartfonu lub innego urządzenia zapewniającego przeglądarkę internetową. Przykładem jest zegar ZA15, który jest programowany w standardzie przez stronę www (LAN).
Precyzyjna Synchronizacja Czasu
Obsługa Stref Czasowych i Czasu Letniego/Zimowego (DST)
Zegary LED oferują możliwość ustawienia wybranej strefy czasowej względem czasu UTC (Coordinated Universal Time). Umożliwiają również włączenie funkcji automatycznej zmiany czasu z zimowego na letni i z letniego na zimowy (DST - Daylight Saving Time). Funkcja ta jest realizowana dla kluczowych regionów, w tym Europy, USA, Kanady, Australii i Izraela.
Synchronizacja Czasu za Pośrednictwem GPS
System GPS, mimo że został stworzony głównie do pozycjonowania, dostarcza również niezwykle precyzyjnych informacji o aktualnym czasie i dacie. Czas ten jest ustalany na podstawie atomowych wzorców, co sprawia, że może spóźniać się lub śpieszyć zaledwie o jedną milionową sekundy na miesiąc. Dla prawidłowej pracy modułu GPS wymagane jest umieszczenie odbiornika w miejscu zapewniającym „widoczność” nieba.
Synchronizacja Czasu za Pośrednictwem NTP (Network Time Protocol)
NTP (Network Time Protocol) to protokół komunikacyjny, który umożliwia precyzyjną, stabilną i bezpieczną synchronizację zegarów z dowolnym serwerem czasu poprzez sieć komputerową. Dużym atutem tego rozwiązania jest możliwość jednoczesnej synchronizacji dużej liczby urządzeń w ramach jednej infrastruktury sieciowej.
Funkcja Lokalnego Serwera Czasu NTP (Master/Slave)
Dowolny zegar z serii ZA/ZB może pełnić funkcję zegara centralnego (MASTER), który w sieci LAN będzie zapewniał wiarygodne źródło czasu dla pozostałych zegarów (Slave). Dzięki temu w łatwy sposób można stworzyć spójny system zegarowy, w którym zegar centralny może pobierać czas z różnych źródeł, takich jak odbiornik GPS, publiczny serwer NTP lub swój zegar wewnętrzny. Dostarczanie zsynchronizowanego czasu na wszystkich zegarach gwarantuje, że każda osoba w placówce opiera się na tym samym, dokładnie odmierzonym źródle czasu.
Aspekty Techniczne i Energooszczędność Zegarów LED
Kluczowym wyzwaniem konstrukcyjnym w projektowaniu zegarów elektronicznych, szczególnie tych z wyświetlaczami LED, jest pogodzenie czytelności odczytu z niskim poborem mocy. Układy zegarów mogą wykorzystywać świecące ekrany (na przykład z wyświetlaczami OLED) lub diody LED imitujące tarczę zegara analogowego, które zazwyczaj charakteryzują się wyższym zapotrzebowaniem na energię. Alternatywą są wyświetlacze LCD, korzystające ze światła odbitego, które zużywają mniej prądu, gdyż nie wymagają własnego podświetlenia. Współczesne zegary LED potrafią jednak łączyć zalety obu rozwiązań, często poprzez inteligentne zarządzanie zasilaniem i optymalizację algorytmów sterujących wyświetlaniem.
Budowa i Działanie Wewnętrzne
W sercu wielu zaawansowanych zegarów LED znajduje się mikrokontroler, na przykład typu ATmega88PA-PU z 8-bitowym rdzeniem AVR, który steruje ich pracą. Dzięki wystarczającej liczbie konfigurowalnych wyprowadzeń często nie ma potrzeby stosowania dodatkowych układów. Mikrokontroler może przez większość czasu pozostawać w stanie uśpienia, co znacząco redukuje pobór prądu. Funkcję mierzenia czasu może spełniać wbudowany moduł licznika (np. Timer2), pracujący asynchronicznie i taktowany sygnałem zegarowym wytwarzanym przy użyciu rezonatora kwarcowego. Takie rozwiązania zapewniają wysoką dokładność, zbliżoną do innych konstrukcji zawierających zegarkowy rezonator kwarcowy.
Zasilanie i Efektywność Energetyczna
Napięcie zasilające układ zegara LED powinno zawierać się w przedziale 3…5 V. Źródłem zasilania może być zarówno bateria (np. CR2032), jak i zewnętrzny zasilacz lub komplet bardziej pojemnych baterii, na przykład w rozmiarze AA. Zastosowanie specjalistycznych kondensatorów, takich jak foliowe (MKT) i tantalowe, pomaga zmniejszyć prąd upływu i jeszcze bardziej zredukować ogólne natężenie pobieranego prądu. W stanie uśpienia, pobór prądu może wynosić zaledwie około 1 μA, co przy typowej pojemności baterii CR2032 (200 mAh) może zapewnić niezwykle długi czas pracy, dochodzący nawet do 22 lat. Po wybudzeniu układu i załączeniu wyświetlacza, pobór prądu wzrasta do około 25…30 mA, w zależności od aktualnej zawartości wyświetlacza. Minimalne napięcie zasilające, przy którym układ jakkolwiek działa, wynosi 1,8 V.
Ustawianie Czasu i Bezpieczeństwo
W niektórych konstrukcjach zegarów, aktualny czas ustawia się za pomocą przycisków monostabilnych. Przykładowo, przyciski S1 i S2 mogą służyć do inkrementacji i dekrementacji wartości minut i godzin. Funkcja przewijania czasu, uruchamiana dłuższym przytrzymaniem przycisku, znacznie przyspiesza proces ustawiania. Warto zaznaczyć, że ustawiana godzina przewija się w kółko (np. odejmując minutę od godziny 00:00 uzyskamy 23:59, zaś dodając minutę do 23:59 będziemy mieli 00:00), co upraszcza korektę. Tryb edycji godziny może być zabezpieczony dodatkowym przyciskiem (np. S3), który należy trzymać wciśnięty, aby uniknąć przypadkowych, nieautoryzowanych zmian ustawionych wartości czasu.
