Złącza Storz: Standard w Pożarnictwie i Przemyśle

Wprowadzenie do złączek Storz

Złączki Storz, znane również jako złącza strażackie lub hydrantowe, stanowią powszechnie stosowane rozwiązanie w systemach przeciwpożarowych oraz jako złącza ogólnoprzemysłowe do transportu płynnych i sypkich substancji. Ich konstrukcja, zaprojektowana przez Guido Storza i opatentowana w Szwajcarii, charakteryzuje się symetrycznością, co przekłada się na łatwość i szybkość połączenia.

Historia i rozwój złączek Storz

System złączek Storz został opracowany przez Carla Augusta Guido Storza, inżyniera z Frankfurtu nad Menem, który opatentował swoje rozwiązanie w 1893 roku (nr patentu US489107 A). Od tego czasu złącza te zdobyły uznanie na całym świecie, stając się standardem w wielu krajach, w tym w Polsce, Niemczech, Austrii i innych krajach europejskich.

Budowa i zasada działania

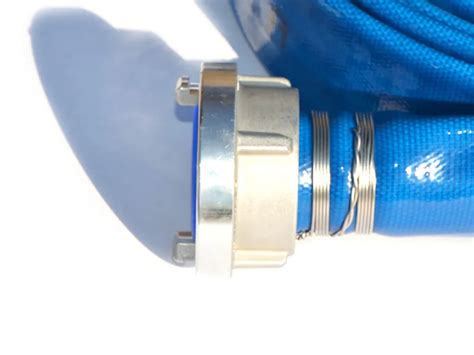

Podstawową cechą złączek Storz jest ich symetryczna budowa, określana jako "bezmęska" lub "bezpłciowa", gdzie obie strony są identyczne. Montaż polega na połączeniu poprzez wciśnięcie i obrócenie o ćwierć obrotu (około 120°), co gwarantuje szybkie i szczelne połączenie bez potrzeby gwintowania. Połączenie realizowane jest za pomocą zaczepów (haków), które zatrzaskują się na kołnierzu. Wewnątrz złącza znajduje się uszczelka, zapewniająca szczelność, a właściwy docisk uzyskiwany jest dzięki zaczepom bagnetowym.

Elementy składowe

• Korpus: Wykonany zazwyczaj z aluminium, mosiądzu lub stali nierdzewnej.
• Zaczepy: Elementy hakowe umożliwiające zatrzaśnięcie złącza.
• Uszczelka: Zapewnia szczelność połączenia, wykonana z materiałów takich jak NBR lub Viton (FKM).
• Pierścień: Zabezpieczający nasadę na końcu węża.

Zastosowanie złączek Storz

Złączki Storz znajdują szerokie zastosowanie w wielu branżach:

• Pożarnictwo: Podstawowe zastosowanie w systemach przeciwpożarowych, wozach strażackich, hydrantach.
• Przemysł: W przemyśle chemicznym, spożywczym, petrochemicznym, morskim, rafineriach, szpitalach, gdzie wymagana jest odporność na agresywne środowisko, wysokie temperatury i ciśnienia.
• Rolnictwo i ogrodnictwo: W systemach nawadniania.
• Budownictwo: W instalacjach wodnych i systemach transportu ścieków.
• Transport: W autocysternach do przewozu substancji sypkich i płynnych, w tym wody pitnej, kwasów, fekaliów.
• Systemy wodne: W instalacjach wodnych, stanowiskach szybkiego tankowania i odwadniania.

Materiały wykonania i ich właściwości

Złączki Storz produkowane są z różnych materiałów, co wpływa na ich właściwości i zastosowanie:

• Aluminium: Lekkie, ergonomiczne, ekonomiczne. Zalecane, gdy niska waga i ograniczony budżet są priorytetem, a środowisko nie jest agresywne chemicznie. W wersji kutej charakteryzują się większą wytrzymałością mechaniczną i odpornością na zrywanie zaczepów. Wersje kute mogą być stosowane do ciśnienia roboczego 16 bar.
• Stal nierdzewna: Wybierana, gdy wymagana jest wysoka odporność na kwasy, zasady, chlor, wysokie temperatury (do +200 °C) i ciśnienia (do 16 bar). Zapewnia trwałość i brak korozji w długoterminowych aplikacjach. Jest odporna na wodę morską i mgłę solną.
• Mosiądz: Stosowany z uszczelnieniem NBR.

Rodzaje uszczelek

• NBR: Standardowo stosowana w złączach aluminiowych, odpowiednia do wody i delikatnych chemikaliów.
• Viton (FKM): Stosowana zazwyczaj ze stalą nierdzewną, przeznaczona do wysokich temperatur i agresywnych chemikaliów.

Dobór odpowiedniego złącza Storz

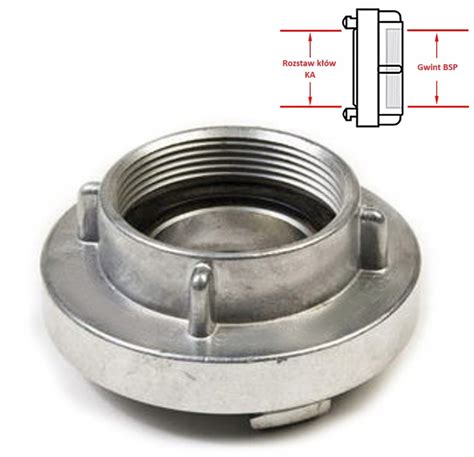

Kluczowym parametrem przy doborze złączek Storz jest odpowiedni dobór rozmiaru, który determinuje rozstaw zaczepów (tzw. "kłów"). Rozstaw ten mierzy się od wewnętrznej strony kłów. Łączone złącza muszą mieć ten sam rozmiar.

Tabela rozmiarów i rozstawów zaczepów

Oprócz rozstawu zaczepów, należy uwzględnić:

• Średnicę wewnętrzną węża lub przyłącza: W celu zapewnienia kompatybilności i szczelności.
• Rodzaj przyłącza: Króciec do węża, złącze z gwintem wewnętrznym/zewnętrznym, złącze obrotowe lub stałe, przyłącze kołnierzowe.

Typy dostępnych złączek

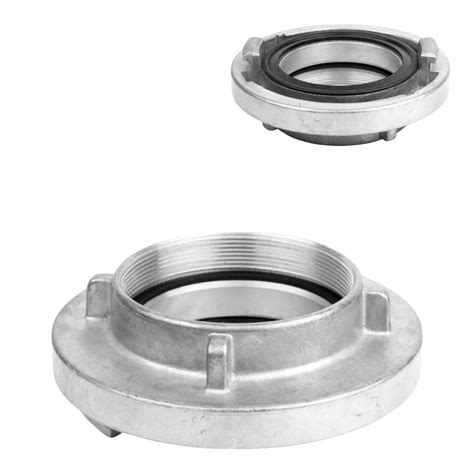

Złączki Storz występują w różnych konfiguracjach:

• Z króćcem do węża
• Z gwintem wewnętrznym
• Z gwintem zewnętrznym
• Redukcyjne (umożliwiające łączenie złączy o różnych rozstawach zaczepów)
• Z przyłączem kołnierzowym
• Zamykające - zaślepki
• Z króćcem obrotowym (zapobiega skręceniu węża)

Konserwacja i pielęgnacja

Aby zapewnić długą żywotność i niezawodność złączek Storz, zaleca się regularną konserwację:

• Czyszczenie: Regularnie czyścić i smarować mechanizm zaczepów i punkty obrotu, zwłaszcza po pracy w agresywnym lub brudnym środowisku.
• Kontrola uszczelek: Regularnie sprawdzać stan uszczelek i wymieniać je w przypadku zużycia.
• Przeglądy: W instalacjach krytycznych lub pożarniczych zaleca się przegląd co 6 miesięcy, obejmujący kontrolę zużycia zaczepów, sprawdzenie uszczelki oraz czyszczenie i smarowanie mechanizmu obrotowego.

Typowe problemy i ich rozwiązania

• Pęknięcie zaczepów: Szczególnie w wersjach odlewanych, częściej występuje przy uderzeniu. Zaleca się wybieranie złączy kutych.
• Nieszczelność: Spowodowana zużyciem uszczelki. Wymagana jest wymiana uszczelki.
• Korozja: W przypadku niewłaściwego doboru materiału (np. aluminium w środowisku morskim). Preferowane są złącza ze stali nierdzewnej w agresywnych środowiskach.
• Wygięcie tulei: Przy nieprawidłowym montażu lub uderzeniu.

Akcesoria i dodatkowe elementy

Dostępne są również różnorodne akcesoria ułatwiające użytkowanie i konserwację złączek Storz:

• Ręczne klucze do złączy STORZ (np. hakowe)
• Zaślepki (aluminiowe i ze stali nierdzewnej, z łańcuchem lub bez, z uszczelką NBR lub FKM)
• Redukcje, trójniki, adaptery
• Obejmy i uchwyty
• Opaski zaciskowe
• Klucze do złączy

Firma Pneumat System oferuje szeroki asortyment akcesoriów, w tym uszczelki zapasowe, redukcje, trójniki, adaptery, uchwyty, obejmy i klucze do złączy.
