Charakterystyka i zastosowanie złączy strażackich STORZ

Czym są złącza zaczepowe symetryczne?

Złącza zaczepowe symetryczne charakteryzują się przede wszystkim symetryczną budową części przyłączeniowych. W praktyce oznacza to, że obie łączone części w danym złączu (wtyk i gniazdko) są takie same. Złącza te nazywane są potocznie złączami strażackimi, gdyż głównie jako armatura tego typu się rozwinęły i są powszechnie stosowane do węży oraz hydrantów przeciwpożarowych.

Do głównych zalet tej konstrukcji należy:

• Duża i niezaburzona średnica przelotu.
• Wysoka odporność na zanieczyszczenia oraz urazy mechaniczne.
• Szybkość łączenia - do całkowitego połączenia niezbędne jest jedynie 1/4 obrotu.
• Brak podziału na część żeńską i męską („bezpłciowość”).

Historia i standardy złączy STORZ

Złącza symetryczne STORZ zostały zaprojektowane w 1882 roku przez Carla Augusta Guido Storza, niemieckiego inżyniera z Frankfurtu nad Menem, a opatentowane w 1890 roku w Szwajcarii. Szybko stały się standardem w wielu europejskich krajach, w tym w Polsce, a także w Australii i Stanach Zjednoczonych.

Zastosowanie w przemyśle

Poza ratownictwem pożarniczym, złącza te znajdują szerokie zastosowanie w różnych instalacjach przesyłu wody, substancji płynnych oraz materiałów sypkich. Wykorzystuje się je w:

• Przemyśle chemicznym i spożywczym.
• Budownictwie i rolnictwie.
• Systemach nawadniania i transporcie ścieków.
• Autocysternach do przewozu materiałów sypkich.

Podział ze względu na materiał i technikę wykonania

Na rynku dostępne są dwa główne rodzaje wykonania złączy:

Złącza produkowane są zazwyczaj z aluminium (standardowe uszczelki z białej gumy NBR), mosiądzu (czarna guma NBR) oraz stali nierdzewnej (uszczelki z vitonu).

Uszczelnienia i materiały eksploatacyjne

Dobór odpowiedniego materiału uszczelki jest kluczowy dla trwałości połączenia:

• Guma NBR (olejoodporna): popularna w pompach i instalacjach statycznych.
• Viton (kauczuk fluorowy): wykazuje dużą odporność termiczną i chemiczną, jest niepalny.
• EPDM: syntetyczny kauczuk wykorzystywany w specjalistycznych zastosowaniach.
• Silikony: posiadają wysoką odporność na UV i skrajne temperatury.

Wymiarowanie i dobór złączy

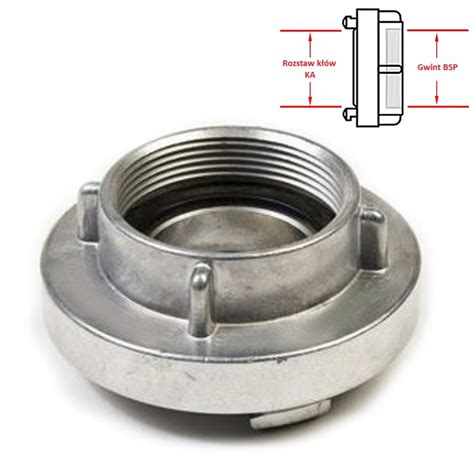

Rozmiar złącza określa się na podstawie rozstawu zaczepów lub średnicy nominalnej węża (np. 52-B). Standardowe dostępne rozmiary to m.in. GZ 1", GZ 2", GZ 3", GZ 4" oraz GZ 4 1/2".

Warto pamiętać, że połączenie możliwe jest tylko przy zachowaniu identycznego rozstawu zaczepów. W przypadku różnic niezbędne jest użycie złącza redukcyjnego. W asortymencie znajdują się m.in. końcówki do węży, adaptery kołnierzowe, redukcje oraz klucze hakowe STORZ.
