Złącze STORZ: Kompleksowy Przewodnik po Złączach Strażackich i Przemysłowych

Złącza symetryczne STORZ, zaprojektowane w 1882 roku przez Guido Storza, inżyniera z Frankfurtu nad Menem, i opatentowane w Szwajcarii w 1890 roku (a następnie w USA w 1893 roku pod numerem patentu US489107 A), rozpowszechniły się w wielu krajach europejskich jako standardowe złącze do węży i armatury strażackiej. Stąd też popularnie złącza STORZ określane są jako złącza strażackie lub złącza hydrantowe (nasady hydrantowe). W Polsce złącza STORZ potocznie nazywane są złączami strażackimi lub złączami hydrantowymi.

Złącza STORZ to szybkozłącza typu symetrycznego, co oznacza, że obie strony są identyczne (nie posiadają typu męskiego ani żeńskiego, są "bezpłciowe"). Dzięki temu w prosty sposób łączy się je ze sobą, obracając je o 22°, co odpowiada 1/4 obrotu. Montaż następuje przez wciśnięcie i obrót, co gwarantuje szybkie, szczelne połączenie bez gwintowania.

Budowa i Zasada Działania Złączy STORZ

Złącza STORZ posiadają dwa zaczepy (kły) umieszczone na obrotowej nasadzie, nałożonej na końcówkę do węża i zabezpieczonej pierścieniem z drutu, lub dwa zaczepy umieszczone na stałej nasadzie z gwintem, nakręconej na gwint instalacji rurowej, np. hydrantu. Wewnątrz złącza znajduje się uszczelka, która gwarantuje szczelność połączenia. Właściwy docisk uzyskuje się dzięki zaczepom bagnetowym.

Najważniejszą zaletą złączy STORZ jest szybkość łączenia - do całkowitego połączenia potrzeba jedynie 1/4 obrotu. Po zamknięciu uzyskuje się solidne i bezpieczne połączenie. Do całkowitego zamknięcia złączy używa się kluczy hakowych, które występują w kilku rozmiarach.

Rodzaje Złączy STORZ

Złącza STORZ występują na rynku w kilku rodzajach, różniących się metodą produkcji, materiałem i przeznaczeniem.

Według Metody Produkcji

• Złącza odkuwane: Charakteryzują się znacznie większą wytrzymałością mechaniczną i mogą być stosowane do ciśnienia roboczego do 16 bar. Są preferowane w zastosowaniach wymagających wysokiej niezawodności i odporności na uderzenia, takie jak pożarnictwo. Zaczepy w złączach strażackich z aluminium kutego są bardziej odporne na zrywanie, pozwalają na mocniejsze zaciśnięcie złącza, czego efektem jest pewniejsze połączenie.
• Złącza odlewane: Posiadają znacznie mniejszą wytrzymałość i potencjalną możliwość wystąpienia wad odlewniczych. Mogą być stosowane jedynie do niskiego ciśnienia roboczego (maksymalnie do 6 bar) i do mniej odpowiedzialnych zastosowań ze względu na kruchość elementów. Odlewane wersje mają mniejszą wytrzymałość i mogą zawieść przy dużym obciążeniu lub upadku.

Według Materiału Wykonania

Do produkcji złączy STORZ wykorzystywane są materiały takie jak aluminium, stal nierdzewna i mosiądz.

• Złącza aluminiowe: Są zalecane, gdy liczy się niska waga i ergonomia pracownika (np. przy częstych połączeniach), budżet jest ograniczony, instalacja nie pracuje w agresywnym środowisku chemicznym, a wymagana jest szybka i ekonomiczna instalacja. Złącza aluminiowe - najlepiej w wersji kutej, a nie odlewanej - oferują większą odporność mechaniczną. Aluminium może ulegać korozji galwanicznej w środowisku morskim.
• Złącza ze stali nierdzewnej (AISI 316 / 1.4408): Wybierane są, gdy wymagania dotyczą odporności na kwasy, zasady, chlor, połączenia muszą wytrzymać wyższe temperatury i ciśnienia (do 16 bar i +200 °C). Są konieczne w długoterminowych aplikacjach, gdzie ważna jest trwałość i brak korozji, np. w przemyśle spożywczym, chemicznym lub morskim, ponieważ są odporne na wodę morską i mgłę solną.
• Złącza mosiężne: Stosowane w aplikacjach wymagających odporności na korozję, zwłaszcza w środowiskach wodnych i gazowych.

Według Rodzaju Przyłącza

Złącza STORZ są wszechstronne i występują w różnych konfiguracjach:

• z króćcem do węża

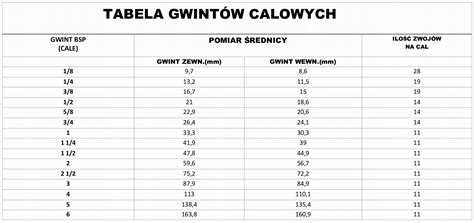

• z gwintem wewnętrznym
• z gwintem zewnętrznym
• redukcyjne (łączące złącza o różnych rozstawach zaczepów)
• z przyłączem kołnierzowym
• zamykające - zaślepki (również z łańcuchem)
• z króćcem obrotowym (obracana tuleja zapobiega skręceniu węża podczas pracy)

Uszczelnienia w Złączach STORZ

Wewnątrz złączy STORZ znajdują się uszczelki, które gwarantują szczelność połączenia. Standardowym uszczelnieniem jest uszczelka wargowa, odporna na podciśnienie i przeznaczona dla węży ssawno-tłocznych. Złącza dla węży tłocznych (o krótkiej końcówce do węża) posiadają uszczelkę nieodporną na podciśnienie.

Do złączy STORZ stosuje się różne rodzaje uszczelek, w zależności od materiału złącza i przenoszonego medium:

• Guma nitrylowa (NBR): Standardowo stosowana w złączach aluminiowych i mosiężnych (biała w aluminiowych, czarna w mosiężnych). Przeznaczona do wody i delikatnych chemikaliów.
• Viton (FKM): Stosowany w złączach nierdzewnych, zapewnia odporność na wysokie temperatury i agresywne chemikalia.

Wymiary i Dobór Złączy STORZ

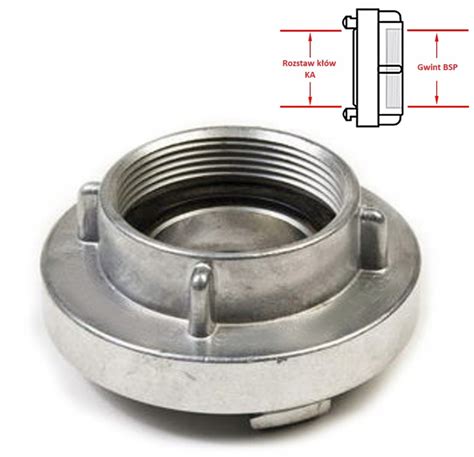

Złącze STORZ można zweryfikować poprzez pomiar odległości pomiędzy kłami (zaczepami), mierząc od strony wewnętrznej. Rozstaw zaczepów (nazywany również Ka-distance lub lug spacing) determinuje rozmiar złącza.

Aby właściwie dobrać złącza STORZ, należy pamiętać, że łączone ze sobą złącza muszą mieć ten sam rozstaw zaczepów. W sytuacji, w której jesteśmy zmuszeni połączyć złącza o różnych rozstawach zaczepów, należy użyć złącza redukcyjnego.

Typowe Rozmiary Złączy STORZ według Rozstawu Zaczepów

Dodatkowo, dobór złącza opiera się na średnicy wewnętrznej węża lub przyłącza, aby zapewnić kompatybilność i szczelność.

Zalety i Zastosowanie Złączy STORZ

Największą zaletą złączy STORZ, dzięki ich symetrycznej budowie, jest łatwość i szybkość połączenia. Dodatkowymi zaletami są:

• duża odporność na zanieczyszczenia
• duży, niezaburzony przepływ
• możliwość pracy na podciśnienie i ciśnienie do 16 bar (wersje kute)
• z powodzeniem zastępują połączenia gwintowane, oferując szybkie i szczelne połączenie.

Ze względu na możliwość szybkiego łączenia przy zachowaniu szczelności, złącza te znalazły szerokie zastosowanie nie tylko w pożarnictwie, ale i w wielu gałęziach przemysłu, a także w instalacjach wodnych. Złącza STORZ są przeznaczone do instalacji przesyłowych dla płynnych i sypkich substancji.

Główne Obszary Zastosowania:

• Pożarnictwo: Są standardem w systemach SAP i hydrantowych w Polsce i wielu krajach UE. Stosowane w mobilnych wężach, samochodach strażackich, cysternach z wodą oraz w pojazdach pożarniczych.
• Przemysł chemiczny: Złącza ze stali nierdzewnej są idealne do środowisk agresywnych chemicznie.
• Przemysł spożywczy: Ze względu na dużą średnicę i prostotę przepływu, są stosowane w transporcie cieczy i środków sypkich, o ile dobierze się odpowiednią uszczelkę (NBR lub Viton) i materiał (np. stal nierdzewna).
• Rolnictwo i ogrodnictwo: W systemach nawadniania i transportu ścieków, rolnictwie, ogrodnictwie.
• Budownictwo: Do różnych zastosowań ogólnych.
• Transport: Często stosowane w cysternach, które przewożą różnego rodzaju ciecze (ropopochodne, kwasy, wodę, fekalia) oraz substancje sypkie. Wykorzystywane również na stanowiskach szybkiego tankowania i odwadniania.

Konserwacja i Bezpieczeństwo Złączy STORZ

Aby zapewnić długotrwałe i bezpieczne użytkowanie złączy STORZ, należy przestrzegać kilku zasad konserwacji:

• Wybór produktu: Zawsze wybieraj złącza kute zamiast odlewanych, minimalizując ryzyko pęknięć i zrywania zaczepów, szczególnie przy dużym obciążeniu lub upadku.
• Uszczelki: Regularnie sprawdzaj uszczelki i wymieniaj je w razie zużycia - szczególnie po ekspozycji na oleje, chemikalia lub promieniowanie UV, lub gdy uszczelka jest nieodpowiednia do przenoszonego medium.
• Czyszczenie i smarowanie: Zaleca się demontaż złączy, przemycie wodą i oczyszczenie mechaniczne, a następnie smarowanie punktów obrotu i zaczepów, szczególnie po pracy w brudnym lub agresywnym środowisku. Czyszczenie i smarowanie mechanizmu zaczepów jest kluczowe dla jego sprawnego działania.
• Materiał: Przy agresywnych warunkach lub mediach zawsze preferuj stal nierdzewną z uszczelką Viton.
• Przeglądy: W instalacjach krytycznych lub pożarniczych zaleca się przegląd co 6 miesięcy, obejmujący kontrolę zużycia zaczepów, sprawdzenie uszczelki oraz czyszczenie i smarowanie mechanizmu obrotowego.

Typowe Problemy i Rozwiązania:

Złącza STORZ są wytrzymałe, ale mogą wystąpić następujące problemy:

• Pęknięcie zaczepów przy uderzeniu (szczególnie w wersjach odlewanych).
• Zużycie uszczelki powodujące nieszczelność.
• Korozja w przypadku niewłaściwego doboru materiału.
• Wygięcie tulei przy nieprawidłowym montażu lub uderzeniu.

Do obsługi złączy STORZ zazwyczaj wystarczają ręczne klucze do złączy (np. hakowe) oraz opaski zaciskowe (do króćców wężowych). W przypadku złączy kołnierzowych - standardowe narzędzia ślusarskie.

Kompatybilność i Standardy

Dzięki przyłączom gwintowym lub kołnierzowym, złącza STORZ można zamontować do rury stalowej, PE, PEX, mosiężnej, nierdzewnej - za pomocą odpowiednich przejściówek. Symetryczna konstrukcja złącza STORZ umożliwia wymianę tylko jednej połówki, pod warunkiem, że nowy element ma identyczny rozstaw zaczepów (Ka) i odpowiednią średnicę.

Złącza STORZ a woda pitna: Zarówno aluminiowe, jak i ze stali nierdzewnej, są zgodne z zastosowaniami związanymi z transportem wody pitnej, o ile dobierze się odpowiednią uszczelkę (NBR lub Viton).

Złącza STORZ a Camlock: STORZ i Camlock to różne standardy i wymagają zastosowania adaptera do połączenia.

Akcesoria do Złączy STORZ

Dostępne są różnorodne akcesoria, które rozszerzają funkcjonalność i ułatwiają konserwację złączy STORZ, obejmujące:

• Uszczelki zapasowe
• Zaślepki z łańcuszkiem
• Redukcje, trójniki, adaptery
• Uchwyty, obejmy i klucze do złączy
• Złącza z gwintem, kołnierzem, obrotowe
