Złącza Strażackie Ssawno-Tłoczne STORZ: Kompleksowy Przewodnik

Profesjonalne złącza strażackie mają kluczowe znaczenie podczas prowadzenia akcji gaśniczych i ratowniczych. Ich właściwy dobór pozwala na szybkie uruchomienie systemu zasilania w wodę, a także minimalizuje ryzyko wycieków, co może mieć decydujący wpływ na skuteczność działań straży pożarnej. Złącza te są gwarancją bezpieczeństwa, skuteczności i szybkiego reagowania w każdej sytuacji awaryjnej, niezawodne w każdych warunkach, od zimowych mrozów po wysokie temperatury podczas pożaru. Każde złącze strażackie zostało zaprojektowane z myślą o bezpieczeństwie użytkowników oraz skuteczności działania w naprawdę ekstremalnych warunkach.

Historia i Charakterystyka Systemu STORZ

System "Storz" to system złączy, który został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. W Polsce jest on powszechnie znany jako złącza strażackie lub hydrantowe. Złącza symetryczne STORZ, zaprojektowane w 1882 roku przez Guido Storza i opatentowane w Szwajcarii w 1890 r., rozpowszechniły się w wielu krajach europejskich jako standardowe złącze do węży i armatury strażackiej. Stąd popularnie złącza STORZ określane są jako złącza strażackie lub nasady hydrantowe.

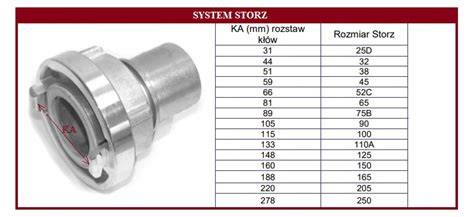

Charakteryzują się one unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Złącza STORZ wyróżniają się konstrukcją umożliwiającą szybkie połączenie dwóch elementów poprzez prosty obrót, co skraca czas instalacji w sytuacjach awaryjnych. Do całkowitego połączenia potrzeba jedynie 1/4 obrotu. Złącza posiadają symetryczną budowę części przyłączeniowej, co oznacza, że nie mają typu męskiego ani żeńskiego. Dzięki temu w prosty sposób łączy się je ze sobą, obracając je o 22°, ręcznie lub za pomocą klucza. Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach. Złącze STORZ można zweryfikować poprzez pomiar odległości pomiędzy kłami (mierząc od strony wewnętrznej).

Zastosowanie Złączy STORZ Ssawno-Tłocznych

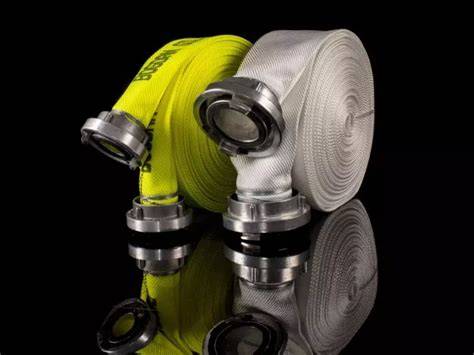

Uniwersalność złączy STORZ pozwala na ich stosowanie w różnorodnych systemach hydrantowych, w pompach pływających i stacjonarnych, a także w wężach pożarniczych wykorzystywanych przez jednostki ochotnicze i zawodowe. System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu.

Złącza te są przystosowane do pracy zarówno z ciśnieniem, jak i podciśnieniem, do wartości do 16 bar. Dzięki nim możliwe jest szybkie podłączenie hydrantów, węży pożarniczych oraz pomp wodnych bez ryzyka wycieku lub awarii. Umożliwiają one przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich, znajdując zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały cierne.

Materiały Wykonania i Uszczelnienia

Złącza z aluminium i stali nierdzewnej

Materiały użyte do produkcji złączy strażackich, takie jak wysokiej jakości aluminium lub stal nierdzewna, zapewniają odporność na korozję, ekstremalne ciśnienie oraz uszkodzenia mechaniczne. Stopy aluminium, poza glinem, zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małej gęstości, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Zaleca się stosowanie złączy z aluminium kutego, ponieważ złącza strażackie z takiego materiału wykazują większą odporność na uderzenia, a zaczepy są bardziej odporne na zrywanie, pozwalając na mocniejsze zaciśnięcie złącza, czego efektem jest pewniejsze połączenie.

Uszczelki: NBR i Viton

Standardowym uszczelnieniem jest odporna na podciśnienie, przeznaczona dla węży ssawno-tłocznych uszczelka wargowa. Złącza dla węży tłocznych (o krótkiej końcówce do węża) posiadają uszczelkę nieodporną na podciśnienie. Złącza aluminiowe STORZ posiadają standardowo białą uszczelkę z gumy nitrylowej (NBR), złącza mosiężne czarną uszczelkę z NBR, a złącza nierdzewne uszczelkę z vitonu.

NBR, zwany potocznie gumą olejoodporną, jest kopolimerem butadienu i akrylonitrylu; procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Należy jednak pamiętać, że guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. etylenodichlorod).

Standardy i Rodzaje Produkcji

Produkt zgodny ze standardami dotyczącymi złączy STORZ DIN 14333, pracujących z ciśnieniem 16 bar, zarówno tłocznych, jak i ssąco-tłocznych. Standard ten zastąpił dotychczas stosowane standardy dotyczące złączy w rozmiarach D (DIN 14301), C (14302), B (DIN 14303) oraz standardy dotyczące złączy do stosowania w pożarnictwie, np. DIN 14332, które obowiązywały od połowy lat osiemdziesiątych.

Złącza STORZ występują na rynku w dwu rodzajach wykonania: złącza odkuwane (wg norm np. DIN) oraz złącza odlewane. Różnią się metodą produkcji oraz parametrami pracy. Złącza odlewane charakteryzują się znacznie mniejszą wytrzymałością i potencjalną możliwością wystąpienia wad odlewniczych. Mogą być stosowane jedynie do niskiego ciśnienia roboczego (maks. do 6 bar) i do mniej odpowiedzialnych zastosowań ze względu na kruchość elementów. Zabezpieczenie umiejscowione jest na pierścieniu wyposażonym w kły i zapobiega nieumyślnemu rozłączeniu się złączy podczas pracy.

Montaż i Pielęgnacja Złączy STORZ

Montaż króćca do węża

Złącze STORZ, strażackie z króćcem do węża składa się z trzech elementów, które można rozłączyć przy montażu wewnątrz węża. Rdzeń złącza wkładamy króćcem od strony zaczepów do pierścienia złącza, a z drugiej strony zakładamy pierścień blokujący, który wciśniemy przy montażu węża, zapobiegając wysunięciu się trzpienia. Elementy mogą być wykonane z różnych materiałów, dlatego złącza ze stalowym trzpieniem posiadają osobny numer artykułu. Przy montażu króćca wewnątrz węża kolejno nawlekamy na wąż pierścień blokujący, następnie pierścień z zaczepami, a na końcu do wewnątrz węża montujemy króciec.

Przykładową metodą zapobiegającą wyślizgiwaniu się króćca z węża, stosowaną bardzo często w pożarnictwie jest tzw. "taśmowanie", które skuteczne jest tylko i wyłącznie przy stosowaniu węży płaskich. Polega ono na nawinięciu drutu stalowego w kilku sekcjach zwojów pomiędzy charakterystycznymi karbami króćca.

Pielęgnacja złączy

Aby zapewnić długotrwałe i niezawodne działanie złącza strażackiego, należy:

• Regularnie czyścić złącze.
• Smarować uszczelki.
• Przechowywać w suchym miejscu.
• Kontrolować szczelność po każdym użyciu.

Najczęściej Zadawane Pytania (FAQ)

1. Do jakich zastosowań służą złącza strażackie? Do połączeń węży pożarniczych, hydrantów, pomp wodnych oraz systemów gaśniczych w jednostkach straży pożarnej i przemyśle.

2. Jak dbać o złącze strażackie? Regularnie czyścić, smarować uszczelki, przechowywać w suchym miejscu i kontrolować szczelność po użyciu.

3. Czy złącza STORZ wymagają specjalistycznych narzędzi do montażu? Złącza STORZ łączy się w prosty sposób, obracając je ręcznie lub za pomocą klucza.
